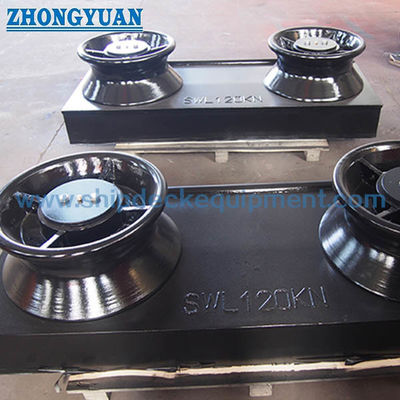

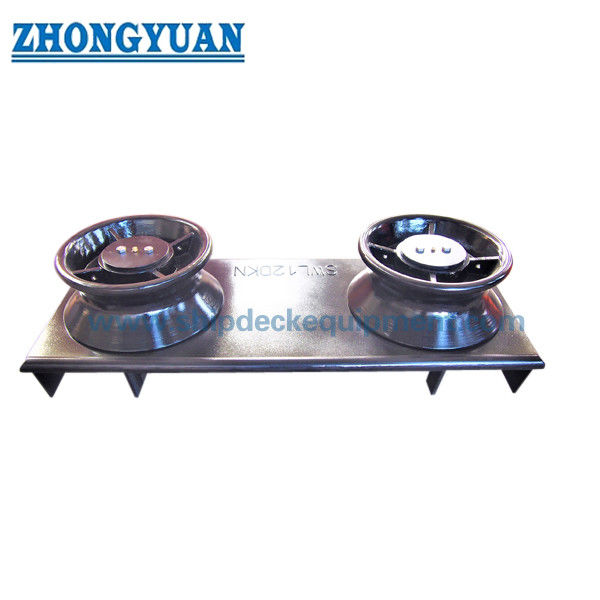

জাহাজের পাশের দুই রোলার ফায়ারলিড সিলড সিট সহ।

ঝালাই সীট সহ শিপসাইড টু-রোলার ফেয়ারলিড | শিপ মুরিংয়ের জন্য ISO 13767

পণ্য ওভারভিউ

আইএসও 13767 শিপসাইড টু-রোলার ফেয়ারলিড হল একটি শিপবোর্ড মুরিং ফিটিং যা একটি শেল বা বাল্ওয়ার্ক ওপেনিং এ ইনস্টল করা হয় যাতে জাহাজের ভিতরের দিক থেকে আউটবোর্ডের দিকে একটি মুরিং দড়ি নিয়ে যায়। দুটি উল্লম্ব রোলার শিপসাইড খোলার মাধ্যমে দড়িকে গাইড করে যখন ঢালাই করা আসন ফলে লোডকে পার্শ্ববর্তী হুল কাঠামো এবং আন্ডার-ডেক রিইনফোর্সমেন্টে স্থানান্তর করে।

এই পৃষ্ঠাটি ISO 13767:2020-এ শুধুমাত্র 2-রোলার কনফিগারেশন কভার করে, 150 মিমি থেকে 500 মিমি পর্যন্ত ব্যাসের বাইরের নামমাত্র রোলারের সাথে। নির্বাচনের ক্ষেত্রে দড়ির সীসার দিক, আপেক্ষিক দড়ি কোণ, রেফারেন্স SWL, শেল বা বাল্ওয়ার্ক খোলা, রোলার রক্ষণাবেক্ষণের ছাড়পত্র, আসন ঢালাইয়ের বিশদ এবং অনুমোদিত টোয়িং এবং মুরিং পরিকল্পনা বিবেচনা করা উচিত। ISO 13767:2020 বর্তমান দ্বিতীয় সংস্করণ এবং ISO 13767:2012 প্রতিস্থাপন করে।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: ঢালাই সিট সহ শিপসাইড টু-রোলার ফেয়ারলিড → জাহাজের ইনবোর্ড এবং আউটবোর্ড পাশের মধ্যে মুরিং দড়িকে গাইড করে।
• বর্তমান মান: ISO 13767:2020, 2-রোলার টাইপ → 2012 সংস্করণ প্রত্যাহার করা হয়েছে এবং প্রযুক্তিগতভাবে সংশোধিত 2020 সংস্করণ দ্বারা প্রতিস্থাপিত হয়েছে।
• নামমাত্র রোলার আকার: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 মিমি → নামমাত্র আকার রোলারের বাইরের ব্যাসের উপর ভিত্তি করে।
• রেফারেন্স SWL পরিসীমা: θ = 90° এ 26 থেকে 195 t এবং θ = 20° এ 19 থেকে 140 t → চূড়ান্ত অনবোর্ড SWL প্রকৃত দড়ি লোডিং অবস্থা এবং সমর্থনকারী কাঠামোর উপর নির্ভর করে।
• আসন উপাদান ভিত্তি: ফলন পয়েন্ট 235 N/mm² → উপাদান গ্রেড এবং ট্রেসেবিলিটি কম নয় সহ ওয়েল্ডযোগ্য ইস্পাত প্লেট উত্পাদনের আগে নিশ্চিত করা উচিত।
• রোলার রেফারেন্স: ISO 13755 অনুযায়ী ইস্পাত রোলার → রোলার নির্মাণ, এক্সেল, বিয়ারিং বা বুশ বিন্যাস এবং উপাদানের বিবরণ অনুমোদিত অঙ্কন অনুসরণ করা উচিত।
• ইনস্টলেশন ইন্টারফেস: জাহাজের শেলে ঢালাই করা আসন বা বাল্ওয়ার্ক খোলার → খোলার মাত্রা, রোলার ওভারহোলিং স্পেস, ওয়েল্ডের বিশদ বিবরণ এবং শক্তিবৃদ্ধির জন্য অঙ্কন পর্যালোচনা প্রয়োজন।
• পৃষ্ঠের প্রয়োজনীয়তা: মসৃণ দড়ি-যোগাযোগ পৃষ্ঠতল এবং বহিরাগত অ্যান্টি-জারা প্রতিরক্ষামূলক ফিনিস → দড়ি ঘর্ষণ কমাতে সাহায্য করে এবং সামুদ্রিক আবরণ স্থায়িত্ব সমর্থন করে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: ISO 13767:2020 এবং 2-রোলার কনফিগারেশন নিশ্চিত করুন; এই পৃষ্ঠাটিকে আলাদা 3-রোলার টাইপের সাথে একত্রিত করবেন না।

ধাপ 2: মুরিং রোপ টান, আপেক্ষিক দড়ি কোণ θ এবং অনুমোদিত ভেসেল টোয়িং এবং মুরিং প্ল্যান অনুযায়ী নামমাত্র আকার Dn এবং প্রাথমিক SWL নির্বাচন করুন।

ধাপ 3: শেল বা বাল্ওয়ার্ক খোলা, দড়ির সীসার দিক, রোলার অপসারণ এবং রক্ষণাবেক্ষণের ছাড়পত্র এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।

ধাপ 4: সীট ঢালাইয়ের বিশদ, সমর্থনকারী ইস্পাত ব্যবস্থা এবং আন্ডার-ডেক শক্তিবৃদ্ধি অঙ্কন প্রদান করুন। প্রকৃত অনবোর্ড SWL সমর্থনকারী কাঠামোর জন্য হিসাব করবে এবং মান রেফারেন্স মান অতিক্রম করবে না।

ধাপ 5: আসন উপাদান গ্রেড এবং রোলার নির্মাণ নিশ্চিত করুন. ঢালাই ইস্পাত, স্টেইনলেস স্টীল, নোডুলার ঢালাই লোহা, বা বিশেষ বরফ-শ্রেণীর উপাদান বিকল্পগুলির জন্য পৃথক অঙ্কন, উপাদান, শক্তি এবং অনুমোদন নিশ্চিতকরণ প্রয়োজন।

ধাপ 6: সারফেস ট্রিটমেন্ট, SWL মার্কিং, ম্যাটারিয়াল ট্রেসেবিলিটি, মেকার সার্টিফিকেট, ক্লাস ইন্সপেকশন স্কোপ, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।

ধাপ 7: প্রতিস্থাপন প্রকল্পের জন্য জাহাজের ধরন, ইনস্টলেশনের অবস্থান, শ্রেণিবিন্যাস সমাজের প্রয়োজনীয়তা, GA অঙ্কন এবং বিদ্যমান পণ্যের ফটো সরবরাহ করুন।

গঠন

দুটি উল্লম্ব ইস্পাত রোলার | রোলার এক্সেল এবং বিয়ারিং / বুশ বিন্যাস | ঝালাই ইস্পাত আসন | শেল বা বাল্ওয়ার্ক খোলার ইন্টারফেস | দড়ি-যোগাযোগ পৃষ্ঠ | সাপোর্টিং হুল গঠন | বিরোধী জারা প্রতিরক্ষামূলক ফিনিস

রোলার, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• দুই-রোলার বিন্যাস একটি কমপ্যাক্ট শিপসাইড রোপ পাথ প্রদান করে যেখানে 3-রোলার টাইপে ব্যবহৃত অতিরিক্ত কেন্দ্রীয় রোলার ছাড়া জাহাজ লেআউটের জন্য উল্লম্ব রোলার নির্দেশিকা প্রয়োজন।
• ঘূর্ণায়মান রোলারগুলি দড়ি এবং একটি নির্দিষ্ট প্রান্তের মধ্যে স্লাইডিং যোগাযোগকে কমিয়ে দেয়, যখন জাহাজের পাশের খোলার মাধ্যমে দড়ির দিক পরিবর্তন হয় তখন ঘর্ষণ সীমিত করতে সহায়তা করে।
• Dn 150 থেকে Dn 500 পর্যন্ত ISO আকারের সিরিজ বিভিন্ন দড়ির টান এবং ভেসেল মুরিং ব্যবস্থা জুড়ে নির্বাচনকে সমর্থন করে যখন রোলারকে ব্যাসের বাইরে নামমাত্র আকারের রেফারেন্স হিসাবে রাখে।
• শেল বা বাল্ওয়ার্ক খোলার জন্য বেলন অপসারণ এবং রক্ষণাবেক্ষণের জন্য পর্যাপ্ত ওভারহোল করার জায়গা দেওয়া উচিত; খোলার শুধুমাত্র বহিরাগত ফেয়ারলিড প্রস্থ থেকে নির্বাচন করা হবে না.
• ঢালাই করা আসন এবং পার্শ্ববর্তী হুল শক্তিবৃদ্ধি একটি লোড-ট্রান্সফার সিস্টেম গঠন করে। ঢালাই বিশদ, স্থানীয় প্লেটের বেধ, স্টিফেনার এবং আন্ডার-ডেক শক্তিবৃদ্ধি একসাথে পর্যালোচনা করা উচিত।
• প্রকৃত অনবোর্ড SWL অনুমোদিত ইনস্টলেশন এবং দড়ি লোডিং শর্ত দ্বারা নিয়ন্ত্রিত হয় এবং নির্বাচিত আকার এবং দড়ি কোণের জন্য আদর্শ রেফারেন্স SWL অতিক্রম করবে না।
• ISO 13767:2020 সীমিত উপাদান পদ্ধতি মূল্যায়নের প্রযুক্তিগত তথ্য যোগ করে। FEM পর্যালোচনা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে কিন্তু একটি ডিফল্ট শংসাপত্র হিসাবে উপস্থাপন করা উচিত নয়।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: ISO 13767:2020 → শিপসাইড রোলার ফেয়ারলিডের জন্য বর্তমান দ্বিতীয় সংস্করণ।
• কনফিগারেশন: 2-রোলার টাইপ → একটি ঢালাই করা শিপসাইড সিটে দুটি উল্লম্ব রোলার।
• নামমাত্র আকার: Dn 150 থেকে Dn 500 → রোলারের বাইরের ব্যাসের উপর ভিত্তি করে।
• রেফারেন্স SWL: Dn এবং দড়ি কোণের উপর নির্ভর করে 19 থেকে 195 t → চূড়ান্ত চিহ্নিত SWL অনুমোদিত লোডিং এবং ইনস্টলেশন শর্ত অনুসরণ করে।
• আসন উপাদান: ওয়েল্ডযোগ্য ইস্পাত প্লেট, ফলন পয়েন্ট ≥ 235 N/mm² → সঠিক গ্রেড এবং শংসাপত্রের সুযোগ নিশ্চিত করা হবে।
• রোলার স্ট্যান্ডার্ড: ISO 13755 → রোলারের বিবরণ অনুমোদিত বর্তমান-সংস্করণ অঙ্কনের সাথে মেলে।
• ইনস্টলেশন: শিপ শেল / বাল্ওয়ার্ক ঢালাই সিট → খোলার, ঝালাই, সমর্থন কাঠামো, এবং রোলার ওভারহল স্থান নিশ্চিতকরণ প্রয়োজন।
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার সরবরাহকারী রেফারেন্স → চূড়ান্ত সিস্টেম জাহাজের আবরণ স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → ক্লাস অনুমোদন, সাক্ষী পরিদর্শন, এবং নথি প্যাকেজ প্রকল্প চুক্তি সাপেক্ষে।

কিভাবে এটা কাজ করে

ইনবোর্ডের দিক থেকে মুরিং দড়ি এগিয়ে যায় → দড়ি শেল বা বাল্ওয়ার্ক খোলার মধ্যে প্রবেশ করে → দুটি ঘূর্ণায়মান রোলার দড়িটিকে আউটবোর্ডের দিকে নির্দেশ করে

অ্যাপ্লিকেশন

শিপসাইড মুরিং স্টেশন | বেলওয়ার্ক বা শেল দড়ি খোলা | পণ্যবাহী জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | ধারক জাহাজ | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন এবং রেট্রোফিট প্রকল্প | অনুমোদিত জাহাজ পরিকল্পনায় নির্দিষ্ট করা হলেই সীসা পজিশন টোয়িং করা

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, সম্মত পরিদর্শনের সুযোগ এবং শ্রেণিবিন্যাস সমিতি অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: ISO 13767:2012 বা ISO 13767:2020 নির্দিষ্ট করা উচিত?

A1: ISO 13767:2020 হল বর্তমান দ্বিতীয় সংস্করণ এবং প্রত্যাহার করা 2012 সংস্করণটিকে প্রতিস্থাপন করে৷ একটি প্রতিস্থাপন প্রকল্প এখনও একটি পুরানো জাহাজ অঙ্কন উল্লেখ করতে পারে, কিন্তু প্রযোজ্য সংস্করণ এবং মাত্রিক সামঞ্জস্য উত্পাদনের আগে সম্মত হওয়া উচিত।

প্রশ্ন 2: স্ট্যান্ডার্ড SWL কি সরাসরি অনবোর্ড চিহ্নিত SWL হিসাবে ব্যবহার করা যেতে পারে?

A2: না। টেবিলের মান হল নামমাত্র আকার এবং দড়ি কোণের সাথে সম্পর্কিত রেফারেন্স সীমা। প্রকৃত অনবোর্ড এসডব্লিউএল-এর দড়ি লোড করার অবস্থা, ঢালাই করা আসন, শেল বা বাল্ওয়ার্ক স্ট্রাকচার এবং আন্ডার-ডেক রিইনফোর্সমেন্ট বিবেচনা করা উচিত এবং এটি প্রযোজ্য স্ট্যান্ডার্ড মানকে অতিক্রম করবে না।

প্রশ্ন 3: সম্পূর্ণ ISO 13767 ফেয়ারলিড কি কাস্ট স্টিলের পণ্য?

A3: সর্বজনীনভাবে উপলব্ধ ISO 13767 উপাদানের প্রয়োজনীয়তা আসনটিকে ওয়েল্ডেবল স্টিল প্লেট হিসাবে চিহ্নিত করে এবং ইস্পাত রোলারগুলির জন্য ISO 13755 উল্লেখ করে৷ যে কোনো ঢালাই ইস্পাত, স্টেইনলেস স্টীল, নোডুলার ঢালাই লোহা, বা বিশেষ বরফ-শ্রেণীর সংস্করণ প্রকৃত রোলার অঙ্কন, শক্তি মূল্যায়ন, উপাদান শংসাপত্র এবং অনুমোদনের প্রয়োজনীয়তার বিরুদ্ধে নিশ্চিত হওয়া উচিত।
