ঢালাই ইস্পাত অভ্যন্তরীণ টানা বিট∙ সাইড-শেল মাউন্ট জাহাজ টানা ফিটিং (আইএসও ১৩৭৯৯ঃ২০২০)

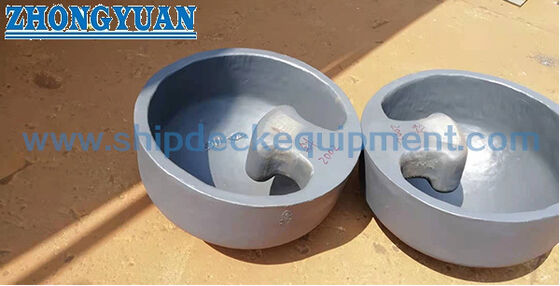

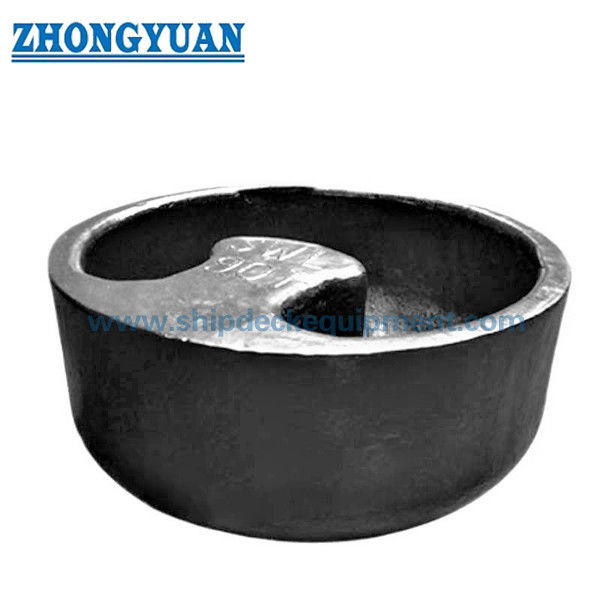

ঢালাই ইস্পাত রিক্যাসেড টাউইং বিট | সাইড-শেল মাউন্টেড শিপ টাউইং ফিটিং (ISO 13799:2020)

পণ্যের সংক্ষিপ্ত বিবরণ

ISO 13799 ঢালাই ইস্পাত রিক্যাসেড বিট হল একটি জাহাজ টাউইং ফিটিং যা জাহাজের সাইড-শেলের একটি প্রস্তুতকৃত খোলার মধ্যে স্থাপন করা হয়। এটি একটি সহজলভ্য টাউইং-লাইন সংযুক্তি বিন্দু সরবরাহ করে যেখানে নোঙর বা কাজের ডেক সুবিধাজনক টাগ-লাইন সংযোগের জন্য খুব উঁচু। রিক্যাসেড ব্যবস্থা বাহ্যিক অভিক্ষেপ সীমিত করে যখন টাউইং সংযোগ জাহাজের পাশে কাছাকাছি রাখে।

সরবরাহকৃত পরিসীমা 75 t থেকে 180 t পর্যন্ত ছয়টি লোড ক্লাস সহ 850 এবং 920 এর নামমাত্র আকারগুলি অন্তর্ভুক্ত করে। প্রতিটি নামমাত্র আকারের মধ্যে, প্রধান জ্যামিতি এবং গণনাকৃত ওজন একই থাকে যখন টাইপ ডেজিগনেশন, ন্যূনতম উপাদান ফলন শক্তি এবং স্ট্যান্ডার্ড SWL পরিবর্তিত হয়। তাই চূড়ান্ত নির্বাচনকে অবশ্যই প্রয়োজনীয় টাউইং লোড, অনুমোদিত দড়ি লিড কোণ, সাইড-শেল কাট-আউট, স্থানীয় হুল রিইনফোর্সমেন্ট, ওয়েল্ডিং বিবরণ, উপাদান ট্রেসেবিলিটি, কোটিং সিস্টেম এবং ক্লাসিফিকেশন পরিদর্শন সুযোগ নিশ্চিত করতে হবে।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ঢালাই ইস্পাত রিক্যাসেড টাউইং বিট → উচ্চ কাজের বা নোঙর ডেক সহ জাহাজের জন্য সাইড-শেল টাউইং-লাইন সংযুক্তি।
• মান: ISO 13799:2020 → রিক্যাসেড-বিট ক্লাসিফিকেশন, মাত্রা, উপাদান শক্তি স্তর এবং স্ট্যান্ডার্ড SWL মানের জন্য রেফারেন্স।
• নামমাত্র আকার: 850 এবং 920 → সাইড-শেল ব্যবস্থা, অনুমোদিত অঙ্কন এবং প্রয়োজনীয় টাউইং লোড অনুসারে নির্বাচিত।
• স্ট্যান্ডার্ড SWL পরিসীমা: 736-1,766 kN / 75-180 t → প্রকৃত অনবোর্ড SWL শেল ফাউন্ডেশন, ওয়েল্ডিং এবং সহায়ক কাঠামোর দ্বারাও সীমিত।
• টাইপ এবং উপাদানের সম্পর্ক: টাইপ 75 / 110 / 135 এবং টাইপ 100 / 150 / 180 → উচ্চ লোড ক্লাসগুলির জন্য উল্লিখিত উচ্চতর ন্যূনতম ফলন শক্তি প্রয়োজন।
• গণনাকৃত ওজন: আকার 850 এর জন্য 770 কেজি এবং আকার 920 এর জন্য 826 কেজি → হ্যান্ডলিং, অস্থায়ী সহায়তা, ইনস্টলেশন পরিকল্পনা এবং মালবাহী পরিবহনের জন্য গুরুত্বপূর্ণ।
• দড়ি লিড কোণ: সরবরাহকৃত হিসাবে -16° থেকে +30° → রেফারেন্স অক্ষ এবং অনুমোদিত লোড দিক অনুমোদিত স্ট্যান্ডার্ড বা জাহাজের অঙ্কন থেকে নিশ্চিত করতে হবে।
• উপাদান এবং ফিনিশ: সাধারণ ভিত্তি হিসাবে C-Mn ঢালাই ইস্পাত → স্টেইনলেস ঢালাই ইস্পাত বা নিম্ন-তাপমাত্রার বিশেষ ইস্পাতের জন্য পৃথক উপাদান, ওয়েল্ডিং এবং ক্লাস নিশ্চিতকরণ প্রয়োজন।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ 1: ISO 13799:2020, নামমাত্র আকার 850 বা 920, এবং জাহাজের টাউইং ব্যবস্থা অনুযায়ী প্রয়োজনীয় টাইপ / SWL নিশ্চিত করুন।

ধাপ 2: ডিজাইন টাউইং লোড, উদ্দিষ্ট টাগ-লাইন দিক এবং অনুমোদিত দড়ি লিড-কোণ এনভেলপ নিশ্চিত করুন। যদি উপলব্ধ থাকে তবে টাউইং এবং নোঙর ব্যবস্থার অঙ্কন সরবরাহ করুন।

ধাপ 3: সাইড-শেল কাট-আউট মাত্রা, শেল প্লেটের পুরুত্ব, কাছাকাছি ফ্রেম, স্থানীয় রিইনফোর্সমেন্ট, অভ্যন্তরীণ অ্যাক্সেস এবং ইনস্টলেশন অবস্থান সরবরাহ করুন।

ধাপ 4: প্রয়োজনীয় ঢালাই ইস্পাত গ্রেড, ন্যূনতম ফলন শক্তি, ইমপ্যাক্ট-টাফনেস প্রয়োজনীয়তা, ডিজাইন তাপমাত্রা নিশ্চিত করুন এবং নিম্ন-তাপমাত্রা বা বরফ-ক্লাস পরিষেবা প্রযোজ্য কিনা তা নিশ্চিত করুন।

ধাপ 5: উদ্ধৃতির আগে ওয়েল্ডিং পদ্ধতি, NDT সুযোগ, পৃষ্ঠের চিকিত্সা, SWL মার্কিং, উপাদান সার্টিফিকেট, ক্লাস পরিদর্শন এবং সাক্ষী-পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 6: পরিমাণ, নতুন নির্মাণ বা প্রতিস্থাপন অবস্থা, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং রেফারেন্স ছবি বা একটি অনুমোদিত GA অঙ্কন সরবরাহ করুন।

গঠন

ঢালাই ইস্পাত রিক্যাসেড বডি | সাইড-শেল ইনসার্ট ব্যবস্থা | অবিচ্ছেদ্য টাউইং সংযুক্তি প্রোফাইল | গোলাকার দড়ি-যোগাযোগ পৃষ্ঠতল | শেল ওয়েল্ডিং ইন্টারফেস | স্থানীয় হুল রিইনফোর্সমেন্ট | SWL মার্কিং এলাকা | প্রতিরক্ষামূলক কোটিং বা নির্দিষ্ট স্টেইনলেস ফিনিশ

ঢালাই, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• রিক্যাসেড সাইড-শেল ব্যবস্থা টাগ ক্রুদের একটি ব্যবহারিক টাউইং সংযোগ বিন্দু সরবরাহ করে যেখানে জাহাজের ডেক প্রান্ত থেকে সরাসরি লাইন হ্যান্ডলিংয়ের জন্য খুব উঁচু।
• প্রতিটি নামমাত্র আকারের জন্য, বাহ্যিক জ্যামিতি কয়েকটি লোড ক্লাসের জুড়ে সামঞ্জস্যপূর্ণ থাকে, যখন প্রয়োজনীয় ন্যূনতম ফলন শক্তি SWL এর সাথে পরিবর্তিত হয়। তাই সম্পূর্ণ ট্রেসেবিলিটি এবং অনুমোদন ছাড়া উপাদান প্রতিস্থাপন গ্রহণযোগ্য নয়।
• ঢালাই বডি অবিচ্ছিন্ন গোলাকার দড়ি-যোগাযোগ জ্যামিতি সরবরাহ করতে পারে, তবে ঢালাইয়ের সুস্থতা, মাত্রিক নিয়ন্ত্রণ, ওয়েল্ড-সংলগ্ন পৃষ্ঠের অবস্থা এবং চূড়ান্ত ড্রেসিং গুরুত্বপূর্ণ পরিদর্শন পয়েন্ট হিসাবে থাকে।
• টাউইং লোড রিক্যাসেড বিট থেকে শেল খোলার এবং চারপাশের হুল কাঠামোর মধ্যে স্থানান্তরিত হয়। স্থানীয় ফ্রেমিং, ইনসার্ট প্লেট ব্যবস্থা, ওয়েল্ড ডিটেইল এবং পরিদর্শনের জন্য অ্যাক্সেস জাহাজের ডিজাইন অফিস দ্বারা প্রকৌশলী হতে হবে এবং ক্লাস দ্বারা অনুমোদিত হতে হবে।
• টাউইং লাইন অনুমোদিত দিকনির্দেশক এনভেলপের মধ্যে থাকা উচিত। অনুমোদিত কোণের বাইরে সাইড পুল বা উল্লম্ব লিড লোড পাথ পরিবর্তন করতে পারে এবং গ্রহণযোগ্য বলে ধরে নেওয়া উচিত নয়।
• নিম্ন-তাপমাত্রা বা বরফ-ক্লাস পরিষেবার জন্য নিশ্চিত উপাদান টাফনেস, তাপ চিকিত্সা, ওয়েল্ডিং কনজিউমেবলস, WPS / PQR এবং NDT গ্রহণযোগ্যতার মানদণ্ড প্রয়োজন; শুধুমাত্র উচ্চতর ফলন শক্তি যথেষ্ট নয়।
• FEA পর্যালোচনা, ঢালাই পরিদর্শন, উপাদান ট্রেসেবিলিটি এবং ক্লাস উইটনেসিং প্রকল্প প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে, ডিফল্ট ডেলিভারেবল হিসাবে বিবেচিত না হয়ে।

কাস্টম অ্যাট্রিবিউটস

• মান: ISO 13799:2020 → যখন জাহাজের অঙ্কন বা টাউইং ব্যবস্থা ISO রিক্যাসেড বিট নির্দিষ্ট করে তখন ব্যবহৃত হয়।
• নামমাত্র আকার: 850 / 920 → প্রধান রিক্যাসেড-বডি জ্যামিতি এবং সাইড-শেল ইন্টারফেস সংজ্ঞায়িত করে।
• টাইপ / লোড ক্লাস: 75 / 110 / 135 / 100 / 150 / 180 → প্রয়োজনীয় স্ট্যান্ডার্ড SWL এবং উপাদান শক্তি স্তর দ্বারা নির্বাচন করুন।
• SWL: 736-1,766 kN → স্ট্যান্ডার্ড ফিটিং রেটিং; প্রকৃত অনবোর্ড মার্কিং অনুমোদিত হুল ফাউন্ডেশন এবং টাউইং প্ল্যানের সাপেক্ষে থাকে।
• উপাদান: C-Mn ঢালাই ইস্পাত → স্টেইনলেস ঢালাই ইস্পাত বা বিশেষ নিম্ন-তাপমাত্রার ইস্পাত উপাদান এবং ক্লাস নিশ্চিতকরণের সাপেক্ষে।
• ইনস্টলেশন: জাহাজের সাইড শেলে ঢোকানো এবং ওয়েল্ড করা → শেল খোলার, রিইনফোর্সমেন্ট, ফিট-আপ, ওয়েল্ড সিকোয়েন্স এবং বিকৃতি নিয়ন্ত্রণ প্রকল্পের অঙ্কনের প্রয়োজন।
• দড়ি লিড কোণ: সরবরাহকৃত হিসাবে -16° থেকে +30° → রেফারেন্স দিক এবং সাইন কনভেনশন অনুমোদিত অঙ্কন থেকে নিশ্চিত করতে হবে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার একটি কার্বন-স্টিল রেফারেন্স হিসাবে → চূড়ান্ত কোটিং জাহাজের পেইন্ট স্পেসিফিকেশন অনুসরণ করে; স্টেইনলেস ফিনিশ প্রকল্প-নির্দিষ্ট।
• সার্টিফিকেট সুযোগ: অর্ডার প্রয়োজনীয়তা অনুসারে উপলব্ধ → মেকার সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস সার্টিফিকেট, NDT রিপোর্ট এবং সাক্ষী পরিদর্শন উদ্ধৃতির আগে সংজ্ঞায়িত করা উচিত।

কিভাবে কাজ করে

টাগ টাউইং আই বা টাউইং লাইন সাইড-শেল রিক্যাসেসের দিকে আসে → লাইন অনুমোদিত লিড দিকের মধ্যে অবিচ্ছেদ্য রিক্যাসেড বিটকে যুক্ত করে → টাউইং ফোর্স ঢালাই বডি এবং ওয়েল্ডেড শেল ইন্টারফেসের মাধ্যমে স্থানান্তরিত হয় → স্থানীয় ফ্রেম এবং রিইনফোর্সমেন্ট লোডকে হুল কাঠামোর মধ্যে বিতরণ করে → সংযোগ এবং মুক্তি জাহাজের টাউইং পদ্ধতি অনুসরণ করে

অ্যাপ্লিকেশন

উচ্চ-ফ্রি-বোর্ড বাণিজ্যিক জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | কার্গো জাহাজ | বড় কাজের জাহাজ | হারবার টাউইং | বার্থিং এবং শিফটিং সহায়তা | সাইড-শেল টাগ সংযোগ বিন্দু | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, ঢালাই উপাদান ট্রেসেবিলিটি, NDT সুযোগ, অনুমোদিত ওয়েল্ডিং পদ্ধতি এবং ক্লাসিফিকেশন সোসাইটি অনুমোদন প্রক্রিয়া অনুসারে সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

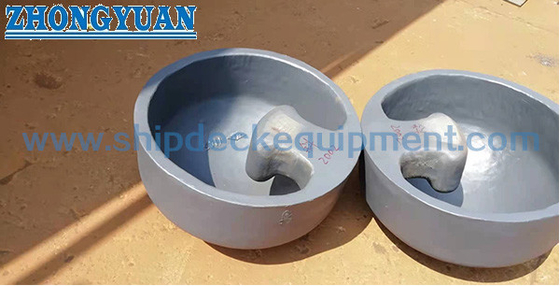

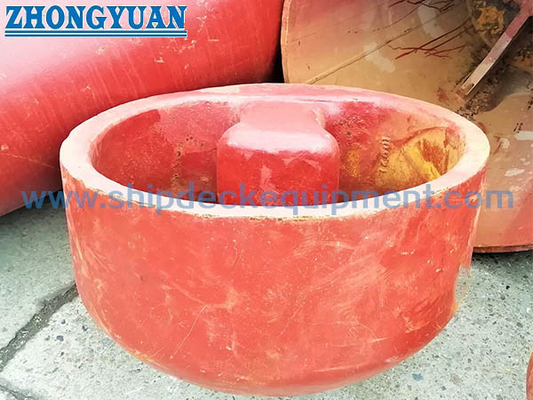

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক ISO 13799 টাইপ কিভাবে নির্বাচন করা উচিত?

উত্তর ১: প্রয়োজনীয় টাউইং লোড এবং জাহাজের সাইড-শেল ব্যবস্থা থেকে নামমাত্র আকার এবং টাইপ নির্বাচন করুন। টাইপ নম্বরটি টনেজের স্ট্যান্ডার্ড SWL এর সাথে সঙ্গতিপূর্ণ, তবে প্রকৃত অনবোর্ড SWL অবশ্যই শেল ফাউন্ডেশন, স্থানীয় রিইনফোর্সমেন্ট, ওয়েল্ডিং এবং অনুমোদিত টাউইং প্ল্যানের সাথেও পরীক্ষা করতে হবে।

প্রশ্ন ২: এই -16° থেকে +30° ফেস কোণ কি প্রতিটি টাউইং দিকে প্রযোজ্য?

উত্তর ২: না। উল্লিখিত পরিসীমাটি স্ট্যান্ডার্ড বা অনুমোদিত অঙ্কনের সাথে একসাথে পড়তে হবে কারণ রেফারেন্স অক্ষ এবং ইতিবাচক / নেতিবাচক দিক অনুমোদিত লোড পাথকে প্রভাবিত করে। জাহাজের ব্যবস্থা অনুমোদিত দিকনির্দেশক এনভেলপের বাইরে বিট ব্যবহার করা উচিত নয়।

প্রশ্ন ৩: স্টেইনলেস স্টিল বা বিশেষ বরফ-ক্লাস স্টিল সরবরাহ করা যেতে পারে?

উত্তর ৩: বিকল্প উপাদানগুলি আলোচনা করা যেতে পারে, তবে উদ্ধৃতির আগে সঠিক গ্রেড, ন্যূনতম ফলন শক্তি, নিম্ন-তাপমাত্রা টাফনেস, ঢালাই পদ্ধতি, ওয়েল্ডিং যোগ্যতা, NDT সুযোগ এবং ক্লাস অনুমোদন নিশ্চিত করতে হবে। এগুলি স্ট্যান্ডার্ড C-Mn ঢালাই ইস্পাতের সরাসরি প্রতিস্থাপন হিসাবে বিবেচিত হওয়া উচিত নয়।
