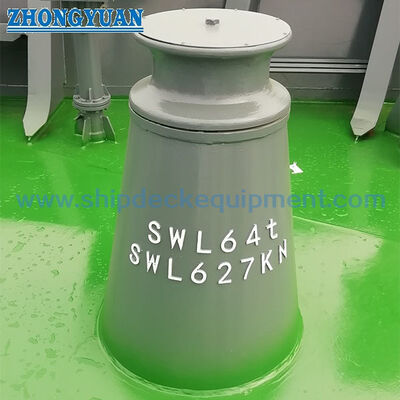

সিঙ্গেল-রোলার পিডেস্টাল ফায়ারলিড ক্লিট সহ∙ জাহাজ মোরিং এবং ট্যাগিং লাইন গাইড (CB/T 436 টাইপ B)
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| রোলার ব্যাস: | 150 মিমি ~ 450 মিমি | রোলার নং: | একক রোলার |
|---|---|---|---|
| রোলার ওজন: | 24.8 কেজি ~ 310 কেজি | ভিত্তি ওজন: | 129 কেজি ~ 452 কেজি |
| উপকরণ: | হালকা C-Mn ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, ঢালাই আয়রন | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, কাস্টমাইজড |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি | প্রযুক্তিগত মান: | CB/T 436-2000; |
| বিশেষভাবে তুলে ধরা: | টাইপ বি সিঙ্গেল রোলার ফেয়ারলিড,একক রোলার ফেয়ারলিড উইথ ক্লিট,সিবি / টি 436-2000 শিপ তোয়াকান সরঞ্জাম |
||
পণ্যের বর্ণনা
একক-রোলার পেডেস্টাল ফেয়ারলিড সহ ক্লিট | জাহাজ নোঙ্গর এবং টাগিং লাইন গাইড (CB/T 436 টাইপ বি)
পণ্যের সংক্ষিপ্ত বিবরণ
ক্লিট সহ CB/T 436 টাইপ বি পেডেস্টাল রোলার ফেয়ারলিড হল একটি ডেক-মাউন্টেড একক-রোলার দড়ি গাইড যা জাহাজের ডেক স্টেশনগুলিতে নোঙ্গর বা টাগিং লাইনের দিক নিয়ন্ত্রণ করতে ব্যবহৃত হয়। ঘূর্ণায়মান রোলারটি CB/T 3861 স্ট্যান্ডার্ড রোলার হিসাবে নির্দিষ্ট করা হয়েছে, যখন পেডেস্টাল এবং ক্লিট-টাইপ রোপ-কন্ট্রোল কাঠামো লাইনের পথকে সমর্থন করে এবং স্থানীয় প্রতিক্রিয়া ডেক ফাউন্ডেশনে স্থানান্তর করে।
সরবরাহকৃত পরিসীমা 150 থেকে 450 মিমি পর্যন্ত নমিনাল রোলার ব্যাস কভার করে, ফাইবার দড়ি, মালিনা দড়ি এবং 6×24 বা 6×37 স্টিল ওয়্যার দড়ির জন্য রেফারেন্স দড়ির আকার সহ। এই দড়ির আকারগুলি রেফারেন্স সামঞ্জস্য ডেটা এবং ফেয়ারলিডের SWL বা দড়ির ভাঙার লোড নয়। চূড়ান্ত নির্বাচন প্রকল্পের নকশা লোড, লাইনের দিক, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং বিবরণ, রোলার ঘূর্ণন, শ্যাফ্ট এবং বিয়ারিং ব্যবস্থা, উপাদান বরাদ্দ, আবরণ ব্যবস্থা এবং ক্লাস পরিদর্শন সুযোগ নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরণ: ক্লিট সহ পেডেস্টাল-মাউন্টেড একক-রোলার ফেয়ারলিড → নিয়ন্ত্রিত ডেক লিড পজিশনের মাধ্যমে লাইন গাইড করে।
- স্ট্যান্ডার্ড এবং ধরণ: CB/T 436-2000 টাইপ বি → সরবরাহকৃত কনফিগারেশন একটি CB/T 3861 স্ট্যান্ডার্ড রোলার ব্যবহার করে।
- নমিনাল রোলার ব্যাস: 150 থেকে 450 মিমি → প্রাথমিক আকার নির্বাচন দড়ির ধরণ, দড়ির ব্যাস, জাহাজের ব্যবস্থা এবং অনুমোদিত অঙ্কন অনুসরণ করে।
- রেফারেন্স দড়ির পরিসীমা: ফাইবার দড়ি 32 থেকে 80 মিমি, মালিনা দড়ি 45 থেকে 95 মিমি, এবং স্টিল ওয়্যার দড়ির পরিসীমা নির্মাণ অনুসারে → শুধুমাত্র রেফারেন্স, ঘোষিত SWL নয়।
- রোলারের ওজন: 24.8 থেকে 310.0 কেজি → শ্যাফ্ট সাপোর্ট, অপসারণের অ্যাক্সেস, হ্যান্ডলিং এবং রক্ষণাবেক্ষণ পরিকল্পনার সাথে প্রাসঙ্গিক।
- পেডেস্টালের ওজন: 129 থেকে 452 কেজি → পরিবহন, ডেক ফাউন্ডেশন, ওয়েল্ডিং সিকোয়েন্স এবং ইনস্টলেশন হ্যান্ডলিংয়ের সাথে প্রাসঙ্গিক।
- উৎপাদন ফোকাস: মসৃণ ওয়েল্ড ট্রানজিশন, ড্রেসড রোপ-কন্টাক্ট সারফেস, রোলার অ্যালাইনমেন্ট এবং ফ্রি রোটেশন → স্থানীয় ঘর্ষণ এবং লাইনের ঘর্ষণ কমাতে সাহায্য করে।
- লোড বেসিস: সরবরাহকৃত প্যারামিটার টেবিলে কোনও SWL অন্তর্ভুক্ত নেই → প্রতিটি প্রকল্পের জন্য নকশা লোড, লাইনের কোণ, সহায়ক ডেকের শক্তি এবং শংসাপত্রের সুযোগ নিশ্চিত করতে হবে।
প্রধান প্রযুক্তিগত প্যারামিটার
| রোলার ব্যাস। |
প্রযোজ্য তারের দড়ির ব্যাস (সর্বোচ্চ)। (শুধুমাত্র রেফারেন্সের জন্য) |
মাত্রা | ওজন কেজি |
|||||||||||||||||
| ফাইবার দড়ি ব্যাস। |
মালিনা দড়ি ব্যাস। |
SWR (GB /T 8918) শক্তি 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | রোলার | পেডেস্টাল | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 150 | 32 | 45 | 16~18 | 14~16 | 60 | 240 | 90 | 85 | 264 | 154 | 30 | 9 | 7 | 75 | 5 | 12 | 8 | 24. 8 | 129 | |
| 200 | 40 | 55 | 22. 0 | 20 | 60 | 310 | 115 | 110 | 338 | 186 | 30 | 10 | 8 | 85 | 5 | 14 | 10 | 49. 3 | 178 | |
| 250 | 45 | 65 | 24 | 24. 0 | 80 | 380 | 135 | 130 | 408 | 230 | 35 | 10 | 8 | 100 | 6 | 14 | 10 | 92. 0 | 201 | |
| 300 | 50 | 70 | 30. 0 | 28 | 80 | 440 | 155 | 150 | 472 | 255 | 35 | 13 | 10 | 100 | 7 | 16 | 12 | 127. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 80 | 500 | 175 | 170 | 536 | 271 | 35 | 13 | 10 | 100 | 7 | 18 | 14 | 168. 0 | 332 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 185 | 180 | 600 | 307 | 40 | 14 | 12 | 100 | 7 | 20 | 16 | 252,5 | 401.3 | |
| 450 | 80 | 95 | 44 | 42~44 | 100 | 630 | 210 | 205 | 670 | 316 | 40 | 14 | 12 | 120 | 7 | 20 | 16 | 310,0 | 452. 0 | |
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ 1: CB/T 436-2000 টাইপ বি নিশ্চিত করুন এবং জাহাজের অঙ্কন অনুসারে 150 থেকে 450 মিমি পর্যন্ত নমিনাল CB/T 3861 রোলার ব্যাস নির্বাচন করুন।
ধাপ 2: দড়ির ধরণ, দড়ির নির্মাণ, দড়ির ব্যাস, দড়ির MBL, অপারেটিং লাইন লোড এবং প্রত্যাশিত লাইনের গতি সরবরাহ করুন; প্রাথমিক সামঞ্জস্য পরীক্ষা করার জন্য শুধুমাত্র সরবরাহকৃত দড়ির টেবিল ব্যবহার করুন।
ধাপ 3: লাইনের প্রবেশ এবং প্রস্থানের দিক, প্রত্যাশিত পার্শ্ব লিড, ডেকের অবস্থান, কাছাকাছি সরঞ্জামের ক্লিয়ারেন্স এবং ক্লিট-টাইপ রোপ-কন্ট্রোল বৈশিষ্ট্যের উদ্দেশ্য নিশ্চিত করুন।
ধাপ 4: উৎপাদনের আগে পেডেস্টাল ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইল, রোলার সেন্টারলাইন, শ্যাফ্ট-রিমুভাল স্পেস, লুব্রিকেশন অ্যাক্সেস এবং পরিদর্শন অ্যাক্সেস নিশ্চিত করুন।
ধাপ 5: পেডেস্টাল, রোলার, শ্যাফ্ট, ক্লিট এবং ঘূর্ণায়মান ইন্টারফেসের জন্য সঠিক উপাদান নিশ্চিত করুন; ধরে নেবেন না যে প্রতিটি তালিকাভুক্ত উপাদান বিকল্প প্রতিটি উপাদানের জন্য প্রযোজ্য।
ধাপ 6: সারফেস ট্রিটমেন্ট, পরিমাণ, ক্লাস সোসাইটির প্রয়োজনীয়তা, পরিদর্শন এবং পরীক্ষার সুযোগ, উপাদান শংসাপত্র, গন্তব্য, প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন এবং যদি উপলব্ধ থাকে তবে একটি স্ট্যান্ডার্ড অঙ্কন, GA অঙ্কন বা রেফারেন্স ছবি সরবরাহ করুন।
কাঠামো
একক CB/T 3861 রোলার | পেডেস্টাল সাপোর্ট স্ট্রাকচার | ক্লিট-টাইপ রোপ-কন্ট্রোল বৈশিষ্ট্য | রোলার শ্যাফ্ট এবং ঘূর্ণায়মান ইন্টারফেস | ডেক-ওয়েল্ডেড বেস | মসৃণ রোপ-কন্টাক্ট সারফেস | লুব্রিকেশন অ্যাক্সেস নিশ্চিত করতে হবে | নির্দিষ্ট আবরণ ব্যবস্থা
দড়ি গাইডেন্স, ফ্যাব্রিকেশন ও ইনস্টলেশন সুবিধা
- ঘূর্ণায়মান রোলার রোলিং কন্টাক্টের মাধ্যমে লাইনের দিক পরিবর্তন করে, যা একটি স্থির প্রান্তের তুলনায় স্লাইডিং ঘর্ষণ এবং স্থানীয় ক্ষয় কমাতে সাহায্য করে।
- ক্লিট-টাইপ বৈশিষ্ট্যটি একক রোলারের চারপাশে লাইনের অবস্থান নিয়ন্ত্রণে সহায়তা করে; এটি একটি বোল্লার্ড, বিট বা অন্য কোনো ডেডিকেটেড লাইন-সিকিউরিং ফিটিংয়ের প্রতিস্থাপন হিসাবে ধরে নেওয়া উচিত নয় যদি না স্ট্যান্ডার্ড অঙ্কন এবং জাহাজের নকশা দ্বারা নিশ্চিত করা হয়।
- রোলার ব্যাসের পরিসীমা এবং ফাইবার, মালিনা, 6×24 এবং 6×37 তারের দড়ির জন্য পৃথক রেফারেন্স টেবিলগুলি কেবল নমিনাল ব্যাসের পরিবর্তে প্রকৃত লাইনের নির্মাণের মাধ্যমে প্রাথমিক নির্বাচনকে সমর্থন করে।
- ওয়েল্ডেড সারফেস, রোলার প্রান্ত এবং রোপ-কন্টাক্ট ট্রানজিশনগুলি তীক্ষ্ণ যোগাযোগ কমাতে এবং লাইন রক্ষা করতে সাহায্য করার জন্য মসৃণভাবে গ্রাইন্ড এবং ড্রেস করা উচিত।
- রোলার শ্যাফ্ট অ্যালাইনমেন্ট এবং ঘূর্ণায়মান ইন্টারফেস নিয়ন্ত্রণ করা উচিত যাতে রোলারটি স্থানীয় বাইন্ডিং ছাড়াই উদ্দিষ্ট লাইনের পথের অধীনে অবাধে ঘোরে।
- পেডেস্টাল ফেয়ারলিডের প্রতিক্রিয়া ডেক কাঠামোর মধ্যে স্থানান্তর করে; ডেক রিইনফোর্সমেন্ট, ওয়েল্ডের আকার, লোডের দিক এবং স্থানীয় কাঠামোগত অনুমোদন জাহাজের নির্দিষ্ট প্রকৌশল আইটেম হিসাবে থাকে।
- গ্যালভানাইজিং বা স্টেইনলেস-স্টিল ফিনিশিং শুধুমাত্র নির্বাচিত উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ যেখানে শ্যাফ্ট ফিট, ঘূর্ণায়মান পৃষ্ঠতল এবং শিপইয়ার্ড ওয়েল্ডিং ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: CB/T 436-2000 → ক্লিট সহ টাইপ বি একক-রোলার ফেয়ারলিডের জন্য সরবরাহকৃত স্ট্যান্ডার্ড ডেজিগনেশন।
- টাইপ: টাইপ বি → সরবরাহকৃত পণ্যের তথ্য অনুসারে একটি CB/T 3861 স্ট্যান্ডার্ড রোলার দিয়ে কনফিগার করা হয়েছে।
- রোলার ব্যাস: 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → দড়ির ডেটা, লাইনের পথ, ইনস্টলেশন স্পেস এবং অনুমোদিত জাহাজের অঙ্কন অনুসারে নির্বাচন করুন।
- দড়ির রেফারেন্স: ফাইবার / মালিনা / 6×24 SWR / 6×37 SWR → শুধুমাত্র রেফারেন্স ব্যাস সামঞ্জস্য; লোড রেটিং নয়।
- লোড সংজ্ঞা: প্রকল্পের নকশা লোড নিশ্চিত করতে হবে → সরবরাহকৃত টেবিলে কোনও ফেয়ারলিড SWL সরবরাহ করা হয় না।
- উপাদান: মাইল্ড C-Mn স্টিল / স্টেইনলেস স্টিল / কাস্ট স্টিল / কাস্ট আয়রন বিকল্পগুলি উল্লেখ করা হয়েছে → প্রতিটি উপাদানের জন্য সঠিক উপাদান বরাদ্দ নিশ্চিতকরণ প্রয়োজন।
- ইনস্টলেশন: ডেক ওয়েল্ডেড পেডেস্টাল → ফাউন্ডেশন, রিইনফোর্সমেন্ট, ওয়েল্ডিং পদ্ধতি, অ্যালাইনমেন্ট এবং অ্যাক্সেস অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → গ্যালভানাইজিং বা অন্যান্য আবরণ প্রকল্প এবং উপাদানের সামঞ্জস্যের প্রয়োজনীয়তা অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের সুযোগ অনুসারে উপলব্ধ → উপাদান ট্রেসেবিলিটি, প্রস্তুতকারকের ডকুমেন্টেশন, ক্লাস পরিদর্শন এবং সাক্ষী পরীক্ষা কোটেশনের আগে সম্মত হওয়া উচিত।
কিভাবে কাজ করে
নোঙ্গর বা টাগিং লাইন ফেয়ারলিডের কাছে আসে → লাইনটি ঘূর্ণায়মান একক রোলারের সাথে যোগাযোগ করে → রোলার ঘূর্ণন লাইনের দিকের পরিবর্তনকে গাইড করে এবং স্লাইডিং যোগাযোগ কমায় → ক্লিট-টাইপ বৈশিষ্ট্যটি লাইনের পার্শ্বীয় অবস্থান নিয়ন্ত্রণে সহায়তা করে → প্রতিক্রিয়া পেডেস্টাল এবং ওয়েল্ডেড বেসের মাধ্যমে শক্তিশালী ডেকের কাঠামোর মধ্যে স্থানান্তরিত হয়
অ্যাপ্লিকেশন
জাহাজ নোঙ্গর স্টেশন | অনুমোদিত টাগিং লাইন গাইড পজিশন | টাগবোট | ওয়ার্কবোট | উপকূলীয় জাহাজ | অভ্যন্তরীণ জাহাজ | সার্ভিস জাহাজ | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
শংসাপত্র ও সুবিধা
উপাদান শংসাপত্র, প্রস্তুতকারকের ডকুমেন্টেশন, মাত্রিক রেকর্ড, পরিদর্শন প্রতিবেদন, ক্লাস সাক্ষী, এবং অন্যান্য শংসাপত্র প্রকল্পের প্রয়োজনীয়তা এবং সম্মত অর্ডার স্কোপ অনুসারে ব্যবস্থা করা যেতে পারে। শংসাপত্রের প্রাপ্যতা উপাদান ট্রেসেবিলিটি, পরিদর্শন পদ্ধতি, পরীক্ষার প্রয়োজনীয়তা এবং ক্লাস অনুমোদনের উপর নির্ভরশীল।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

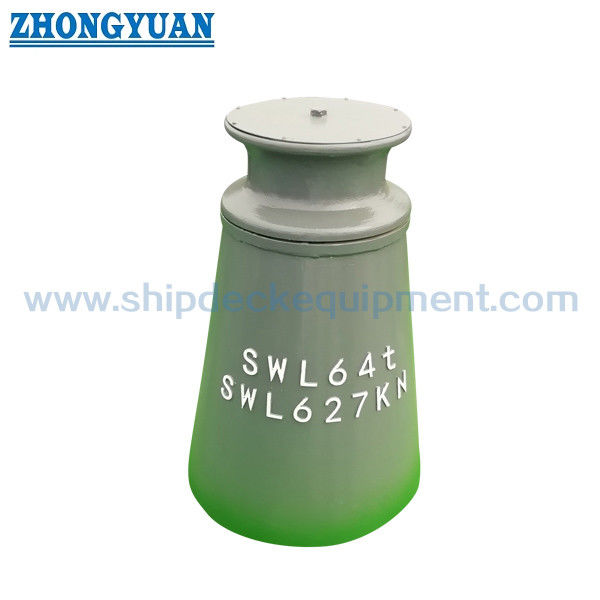

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: সঠিক রোলার ব্যাস কিভাবে নির্বাচন করা উচিত?
উত্তর 1: জাহাজের অঙ্কন, লাইনের ধরণ, দড়ির নির্মাণ, দড়ির ব্যাস, অপারেটিং লিড দিক এবং উপলব্ধ ডেক স্পেস ব্যবহার করে নমিনাল রোলার ব্যাস নির্বাচন করুন। রেফারেন্স দড়ির টেবিল প্রাথমিক নির্বাচনকে সমর্থন করে তবে লোড গণনা বা অনুমোদিত ব্যবস্থার অঙ্কনের প্রতিস্থাপন করে না।
প্রশ্ন 2: ক্লিট বৈশিষ্ট্যটি কি প্রধান লাইন-সিকিউরিং পয়েন্ট হিসাবে ব্যবহার করা যেতে পারে?
উত্তর 2: এটি অনুমান করা উচিত নয়। ক্লিট-টাইপ বৈশিষ্ট্যটি ফেয়ারলিড রোপ-কন্ট্রোল ব্যবস্থার অংশ। যেকোনো লাইন-সিকিউরিং ডিউটি অফিসিয়াল স্ট্যান্ডার্ড ড্রয়িং, ডিজাইন লোড, জাহাজের নোঙ্গর বা টাগিং প্ল্যান এবং ক্লাস অনুমোদন থেকে নিশ্চিত করতে হবে।
প্রশ্ন 3: কোটেশনের আগে কি তথ্য প্রয়োজন?
উত্তর 3: স্ট্যান্ডার্ড এবং টাইপ, রোলার ব্যাস, দড়ির ধরণ এবং আকার, দড়ির MBL, ডিজাইন লাইন লোড, লাইনের দিক, ইনস্টলেশন পজিশন, ডেক ফাউন্ডেশন, উপাদান বরাদ্দ, শ্যাফ্ট এবং ঘূর্ণায়মান ব্যবস্থা, সারফেস ট্রিটমেন্ট, শংসাপত্রের সুযোগ, পরিমাণ, গন্তব্য, সরবরাহের সময় নিশ্চিত করুন এবং জাহাজের অঙ্কন বা রেফারেন্স সরবরাহ করুন।
