হুক সহ রোলার বার অ্যাঙ্কর চেইন ক্যাবল স্টপার JIS F 2031 70 ′′ 132mm বড় অ্যাঙ্কর চেইন জন্য

হুক সহ রোলার বার অ্যাঙ্কর চেইন ক্যাবল স্টপার JIS F 2031 70 ′′ 132mm বড় অ্যাঙ্কর চেইন জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

হুক সহ 70 ′′ 132 মিমি রোলার বার টাইপ অ্যাঙ্কর চেইন ক্যাবল স্টপটি অ্যাঙ্কর চেইনের পথে ইনস্টল করা হয়, সাধারণত উইন্ডলাসের সামনে এবং জাহাজের অ্যাঙ্কর চেইনের বিন্যাসের সাথে সারিবদ্ধ। It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

হুক ডিজাইনটি স্টপকে অ্যাঙ্কর চেইনটি যুক্ত করতে এবং স্টপ বিন্যাসের মধ্যে একটি অ্যাঙ্কর-চেইন হোল্ডিং হুক হিসাবে কাজ করার অনুমতি দেয়।এই পৃষ্ঠাটি 70 মিমি থেকে 132 মিমি পর্যন্ত বড় অ্যাঙ্কর চেইনের জন্য লেখা হয়েছে, যেখানে চেইন ফিট, ফাউন্ডেশন শক্তি, চেইন লিড দিক, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, এবং শংসাপত্রের সুযোগ উত্পাদনের আগে নিশ্চিত করা উচিত।পণ্যটি একটি অ্যাঙ্করিং চেইন হোল্ডিং ডিভাইস, একটি উত্তোলন হুক বা উত্তোলন যন্ত্র নয়।

দ্রুত বিবরণী

• পণ্যের ধরনঃ রোলার বার টাইপ অ্যাঙ্কর চেইন ক্যাবল stopper with hook → chain holding arrangement for ship anchoring systems.
• চেইন আকারের পরিসীমাঃ 70 ′′ 132 মিমি → বড় ব্যাসার্ধের অ্যাঙ্কর চেইনের জন্য উপযুক্ত যেখানে ডেকের ভিত্তি এবং চেইন লিড দিকটি পরীক্ষা করা উচিত।
• স্ট্যান্ডার্ড রেফারেন্সঃ JIS F 2031 → বর্তমান ক্যাবল স্টপ স্ট্যান্ডার্ড রেফারেন্স; JIS F 2032 পুরানো অঙ্কনগুলিতে উপস্থিত হতে পারে এবং কেবল প্রতিস্থাপন সামঞ্জস্যের জন্য পরীক্ষা করা উচিত।
• হুক ফাংশনঃ অ্যাঙ্কর-চেইন হোল্ডিং হুক → চেইন লিঙ্কটি যুক্ত করে এবং স্টপ বিন্যাসের মধ্যে চেইনটি সুরক্ষিত করতে সহায়তা করে; এটি একটি উত্তোলন হুক নয়।
• প্রধান মাত্রা প্রদান করা হয়ঃ h, h1, h2, L, L1, L4, B, b, এবং D → ডেক লেআউট, ফাউন্ডেশন চেকিং, এবং উদ্ধৃতি নিশ্চিতকরণের জন্য দরকারী।
• আনুমানিক ওজন পরিসীমাঃ ১,০৯৬,৫,৭৫০ কেজি → জাহাজের হ্যান্ডলিং, প্যাকিং, পরিবহন এবং ইনস্টলেশন পরিকল্পনা জন্য গুরুত্বপূর্ণ।
• উপাদান বিকল্পঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, নোডুলার ইস্পাত, এবং ইস্পাত forging → চূড়ান্ত উপাদান গ্রেড এবং উত্পাদন রুট প্রকল্পের প্রয়োজনীয়তা অনুসরণ করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড চিকিত্সা → জাহাজের স্পেসিফিকেশনের সাথে মেলে চূড়ান্ত লেপ।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ জাইএস এফ ২০৩১ রোলার বার টাইপ অ্যাঙ্কর চেইন ক্যাবল স্টপ হুক সহ নিশ্চিত করুন। যদি প্রকল্পের অঙ্কনে এখনও পুরানো জাইএস এফ ২০৩২ উল্লেখ করা হয় তবে উদ্ধৃতি দেওয়ার আগে প্রতিস্থাপনের সামঞ্জস্যতা নিশ্চিত করুন।

ধাপ ২ঃ অ্যাঙ্কর চেইনের নামমাত্র ব্যাসার্ধ ৭০ মিমি থেকে ১৩২ মিমি, চেইনের গ্রেড, চেইন লিঙ্ক জ্যামিতি এবং স্টপার হুকটি প্রকৃত চেইন লিঙ্কের সাথে মেলে কিনা তা নিশ্চিত করুন।

পদক্ষেপ ৩ঃ ইনস্টলেশনের অবস্থান, চেইন লিডের দিক, উপলভ্য ডেক স্পেস, ফাউন্ডেশন ইন্টারফেস, ডেক রিইনফোর্সমেন্ট এবং শিপইয়ার্ড ইনস্টলেশনের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস ইস্পাত, ঢালাই ইস্পাত, নোডুলার ঢালাই লোহা, ইস্পাত কাঠামো বা প্রকল্প নির্দিষ্ট উপাদান গ্রেড।

ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড পৃষ্ঠ, পোলিশ স্টেইনলেস পৃষ্ঠ, চূড়ান্ত লেপ সিস্টেম বা বিশেষ অ্যান্টি-জারা প্রয়োজনীয়তার সাথে Sa 2.5 ব্লাস্টিং।

ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে সার্টিফিকেটের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের সার্টিফিকেট, উপাদান সার্টিফিকেট, শ্রেণীর সার্টিফিকেট, সাক্ষী পরিদর্শন, বা প্রকল্প-নির্দিষ্ট অনুমোদনের অন্যান্য প্রয়োজনীয়তা।

ধাপ ৭ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়সূচী উল্লেখ করুন।

কাঠামো

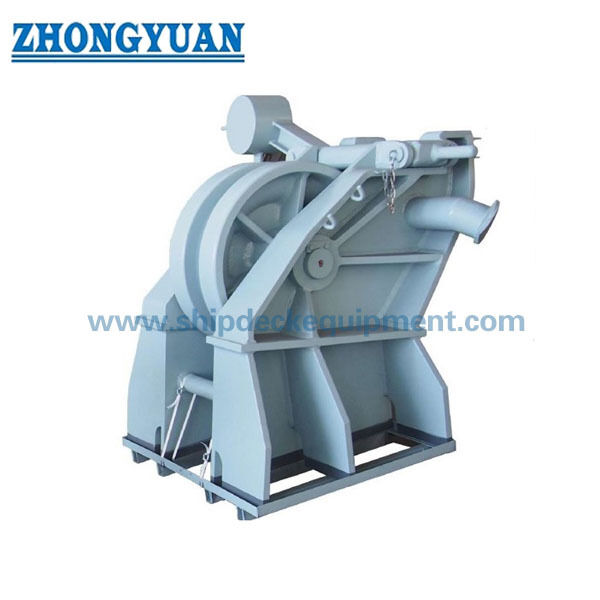

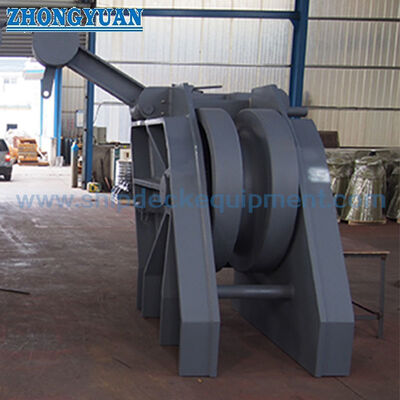

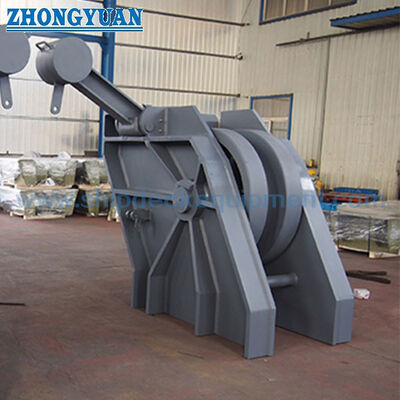

রোলার বার stopper body. Anchor-chain holding hook. বড় চেইন passage. chain-contact area. foundation base. stopper engagement area. অর্ডার অনুযায়ী পৃষ্ঠের চিকিত্সা.

চেইন হোল্ডিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• টপটি 70 মিমি থেকে 132 মিমি পর্যন্ত বড় অ্যাঙ্কর চেইনের জন্য ডিজাইন করা হয়েছে, যেখানে চেইন ধরে রাখা, ফাউন্ডেশন বিন্যাস, এবং জাহাজের কাঠামোর লোড স্থানান্তর সাবধানে চেক করা প্রয়োজন।
• হুক বিন্যাসটি অ্যাঙ্কর চেইন লিঙ্কটি যুক্ত করতে পারে এবং স্টপ সমাবেশের মধ্যে একটি অ্যাঙ্কর-চেইন ধরে রাখার হুক হিসাবে কাজ করতে পারে।চেইন ফিটটি প্রকৃত চেইন লিঙ্ক আকার এবং চেইন গ্রেডের সাথে নিশ্চিত করা উচিত.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• রোলার বার এবং চেইন-যোগাযোগ বিন্যাস চেইন সারিবদ্ধতা সমর্থন এবং একটি সমতল বাধা তুলনায় ঘনীভূত যোগাযোগ হ্রাস, যখন চূড়ান্ত চেইন পথ জাহাজ বিন্যাস মিলে যেতে হবে।
• উচ্চ ইউনিট ওজন এবং বড় মাত্রা পরিকল্পনা হ্যান্ডলিং, ইনস্টলেশনের সময় উত্তোলন, পরিবহন প্যাকিং, এবং জাহাজের ভিত্তি প্রস্তুতি প্রয়োজন।
• প্রকল্পের লোড বেস, চেইনের আকার, ক্ষয় পরিবেশ, পরিদর্শন পরিধি এবং শ্রেণির অনুমোদনের প্রয়োজনীয়তা অনুযায়ী উপাদান নির্বাচন নিশ্চিত করা উচিত।
• Sa 2.5 ব্লাস্টিং এবং স্টোর প্রাইমার দ্বারা পৃষ্ঠ প্রস্তুতি পরবর্তী লেপ জন্য একটি নিয়ন্ত্রিত বেস প্রদান করে; চূড়ান্ত পেইন্ট সিস্টেমটি পাত্রে লেপ স্পেসিফিকেশন অনুসরণ করা উচিত।
• সরবরাহিত তথ্যে কোন SWL, পরীক্ষার লোড, অনুমোদিত লোড বা চেইন গ্রেড সরবরাহ করা হয়নি। এই মানগুলি স্ট্যান্ডার্ড অঙ্কন, গণনা দ্বারা নিশ্চিত না হওয়া পর্যন্ত প্রকাশ করা উচিত নয়,অথবা ক্লাস-অনুমোদিত প্রকল্প নথি.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ড রেফারেন্সঃ JIS F 2031 → ক্যাবল প্লাস্টারের জন্য মূল পৃষ্ঠার মান হিসাবে ব্যবহার করুন; পুরানো JIS F 2032 শব্দটি পুরানো আঁকাগুলিতে পাওয়া গেলে পুরানো রেফারেন্স হিসাবে বিবেচনা করা উচিত।
• প্রকারঃ হুক → স্টপ বিন্যাস সহ রোলার বার প্রকার, যা অ্যাঙ্করিং সিস্টেমে বড় অ্যাঙ্কর চেইন ধরে রাখার জন্য ডিজাইন করা হয়েছে।
• চেইন আকারঃ 70 ′′ 132 মিমি → প্রকৃত অ্যাঙ্কর চেইন ব্যাসার্ধ এবং চেইন লিঙ্ক জ্যামিতি অনুযায়ী নির্বাচন করুন।
• হুক ফাংশনঃ অ্যাঙ্কর-চেইন হোল্ডিং হুক → স্টপ বিন্যাসের মধ্যে চেইন লিঙ্কটি ধরে রাখে / সুরক্ষিত করে; একটি উত্তোলন হুক নয়।
• উপাদানঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, ঢালাই ইস্পাত, নোডুলার ইস্পাত, বা ইস্পাত forging → চূড়ান্ত উপাদান গ্রেড উত্পাদন আগে নিশ্চিত করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার / গ্যালভানাইজড / পোলিশ / কাস্টমাইজড → চূড়ান্ত পৃষ্ঠ সমাপ্তি অর্ডার এবং পাত্রে স্পেসিফিকেশন অনুসরণ করে।
• ইনস্টলেশনের অবস্থানঃ অ্যাঙ্কর চেইন রুট → ফাউন্ডেশনে উইন্ডলাসের সামনে, চেইন লিডের দিক এবং ডেকের শক্তিশালীকরণ অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শ্রেণি পরিদর্শন, উপাদান ট্রেসেবিলিটি এবং অনুমোদনের সুযোগ অর্ডার দেওয়ার আগে নিশ্চিত করা উচিত।
• কাস্টমাইজেশনঃ উপলভ্য → কাস্টমাইজড উপাদান, লেপ, ফাউন্ডেশন ইন্টারফেস, বা পরিদর্শন সুযোগ নিশ্চিত আঁকা এবং প্রকল্পের প্রয়োজনীয়তা উপর ভিত্তি করে করা উচিত।

কিভাবে কাজ করে

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

অ্যাপ্লিকেশন

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: এই চেইন ক্যাবল স্টপ এর হুক কি উত্তোলন হুক?

A1: না। হুকটি চেইন স্টপার বিন্যাসের মধ্যে একটি অ্যাঙ্কর-চেইন হোল্ডিং হুক হিসাবে ব্যবহৃত হয়। এটি অ্যাঙ্কর চেইন লিঙ্কটি ধরে রাখতে / সুরক্ষিত করার উদ্দেশ্যে তৈরি করা হয়েছে, লোড, উত্তোলন সরঞ্জাম,অথবা একটি সার্টিফাইড উত্তোলন যন্ত্র প্রতিস্থাপন.

প্রশ্ন ২ঃ সঠিক চেইন স্টপ আকার কিভাবে নির্বাচন করা উচিত?

উত্তর ২ঃ অ্যাঙ্কর চেইনের ব্যাসার্ধ, চেইন লিঙ্ক জ্যামিতি, চেইন গ্রেড, জাহাজের অঙ্কন, চেইন লিডের দিক, ইনস্টলেশন স্পেস, ডেক ফাউন্ডেশন এবং শ্রেণীর প্রয়োজনীয়তা অনুযায়ী আকার নির্বাচন করুন।সরবরাহিত টেবিলে শুধুমাত্র প্রধান মাত্রা এবং ওজন দেওয়া হয়েছে; এটি SWL বা পরীক্ষার লোড প্রদান করে না।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: চূড়ান্ত স্ট্যান্ডার্ড নামকরণ, প্রকার, চেইন ব্যাসার্ধ, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, জাহাজের ধরণ, বিতরণ গন্তব্য নিশ্চিত করুন,এবং প্রয়োজনীয় ডেলিভারি সময়যদি ক্লাস সাক্ষী পরিদর্শন বা গণনার পর্যালোচনা প্রয়োজন হয়, এটি উদ্ধৃতির আগে উল্লেখ করা উচিত।
