JIS F 2030 টাইপ A একক পয়েন্ট মোরিং চক Oval Bow Bulwark Rope Guide

জেআইএস এফ ২০৩০ টাইপ এ সিঙ্গেল পয়েন্ট মুরিং চক | ডিম্বাকৃতি বো বালওয়ার্ক রোপ গাইড

পণ্যের সংক্ষিপ্ত বিবরণ

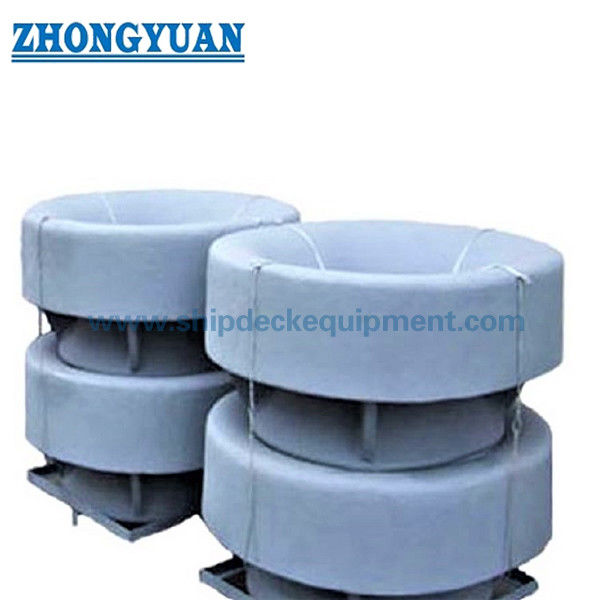

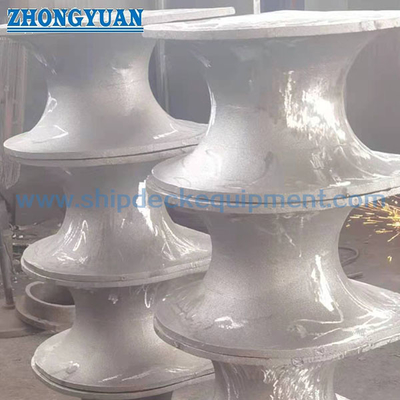

জেআইএস এফ ২০৩০ টাইপ এ সিঙ্গেল পয়েন্ট মুরিং চক, যা স্ট্যান্ডার্ড পরিভাষায় সিঙ্গেল পয়েন্ট মুরিং পাইপ হিসাবেও বর্ণিত, এটি জাহাজের বো বালওয়ার্কে ইনস্টল করা একটি বড় ঢালাই করা দড়ি-নির্দেশক ফিটিং। এর ডিম্বাকৃতির খোলা অংশটি একটি মুরিং হসার বা দড়ির জন্য একটি মসৃণ পথ সরবরাহ করে কারণ লাইনটি আউটবোর্ড সিঙ্গেল পয়েন্ট মুরিং ব্যবস্থা এবং জাহাজ-ভিত্তিক সুরক্ষা সরঞ্জামের মধ্যে পরিচালিত হয়।

টাইপ এ হল সরবরাহকৃত পণ্যের বিবরণে অ-হেলানো ডিম্বাকৃতির কনফিগারেশন, যখন টাইপ বি হল হেলানো ডিম্বাকৃতির কনফিগারেশন। টাইপ এ সিরিজ 400 থেকে 800 মিমি পর্যন্ত নামমাত্র আকার এবং 210 থেকে 880 কেজি পর্যন্ত রেফারেন্স গণনা করা ভর অন্তর্ভুক্ত করে। নির্বাচন অবশ্যই অনুমোদিত জাহাজের মুরিং ব্যবস্থা, দড়ির নির্মাণ এবং ব্যাস, লাইন লিড দিক, স্থানীয় বালওয়ার্ক শক্তিশালীকরণ এবং প্রকল্পের শ্রেণীবিভাগ প্রয়োজনীয়তার উপর ভিত্তি করে হতে হবে। এটি একটি জাহাজ-ভিত্তিক চক/রোপ গাইড; এটি অফশোর সিঙ্গেল পয়েন্ট মুরিং বয় সিস্টেম নয়।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড এবং প্রকার: জেআইএস এফ ২০৩০-১৯৭৮ টাইপ এ → ডিম্বাকৃতির, অ-হেলানো সিঙ্গেল পয়েন্ট মুরিং পাইপ/চক বো বালওয়ার্ক ইনস্টলেশনের জন্য।
• নামমাত্র আকারের পরিসীমা: ৪০০ / ৫০০ / ৬০০ / ৭০০ / ৮০০ মিমি → দড়ির পথ, জাহাজের বিন্যাস এবং অনুমোদিত মুরিং ব্যবস্থার সাথে মিলানোর জন্য পাঁচটি আকার।
• রেফারেন্স গণনা করা ভর: ২১০-৮৮০ কেজি → ঢালাই হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা, উত্তোলন ব্যবস্থা, প্যাকিং এবং মালবাহী পরিবহনের জন্য গুরুত্বপূর্ণ।
• উপাদানের বিকল্প: ঢালাই সি-এমএন স্টিল, ঢালাই স্টেইনলেস স্টিল, বা প্রকল্প-নির্দিষ্ট বিশেষ ইস্পাত → সঠিক গ্রেড, প্রভাব বৈশিষ্ট্য এবং ট্রেসেবিলিটি নিশ্চিত করতে হবে।
• দড়ি-যোগাযোগ জ্যামিতি: গোলাকার ব্যাসার্ধ সহ বড় ডিম্বাকৃতির খোলা → তীক্ষ্ণ স্থানীয় যোগাযোগ এবং ঘর্ষণ ঝুঁকি হ্রাস করার সময় মুরিং লাইনকে গাইড করার উদ্দেশ্যে।
• পৃষ্ঠের চিকিত্সা: Sa 2½ পর্যন্ত ঘষিয়া তুলিয়া ফেলিতে সক্ষম ব্লাস্ট ক্লিনিং + কার্বন স্টিলের জন্য এক কোট ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ জাহাজের পেইন্ট স্পেসিফিকেশন অনুসরণ করে।
• স্টেইনলেস স্টিল বিকল্প: পালিশ করা দড়ি-যোগাযোগ এবং উন্মুক্ত পৃষ্ঠতল → পালিশিং গ্রেড এবং চূড়ান্ত রুক্ষতা ক্রয় স্পেসিফিকেশন দ্বারা নিশ্চিত করা হয়।
• সার্টিফিকেট সুযোগ: প্রস্তুতকারকের ডকুমেন্টেশন বা ক্লাস পরিদর্শন → প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ এবং অঙ্কন অনুমোদন এবং জরিপ ব্যবস্থার সাপেক্ষে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: অনুমোদিত জাহাজের বিন্যাস এবং প্রয়োজনীয় দড়ির পথের উপর ভিত্তি করে জেআইএস এফ ২০৩০ টাইপ এ এবং নামমাত্র আকার ৪০০, ৫০০, ৬০০, ৭০০, বা ৮০০ নিশ্চিত করুন।

ধাপ ২: দড়ির প্রকার, নির্মাণ, নামমাত্র ব্যাস, এমবিএল, চ্যাফ-চেইন বা হসার-এন্ড ব্যবস্থা যদি প্রযোজ্য হয়, এবং প্রত্যাশিত অনুভূমিক ও উল্লম্ব লিড দিক সরবরাহ করুন।

ধাপ ৩: বো বালওয়ার্কের খোলা, ইনস্টলেশন উচ্চতা, উপলব্ধ ক্লিয়ারেন্স, ওয়েল্ডিং ইন্টারফেস, স্থানীয় শক্তিশালীকরণ, এবং বিটস, চেইন স্টপার, বা মুরিং সরঞ্জামের সাথে সম্পর্ক নিশ্চিত করুন।

ধাপ ৪: উপাদান নিশ্চিত করুন: ঢালাই সি-এমএন স্টিল, ঢালাই স্টেইনলেস স্টিল, বা বিশেষ নিম্ন-তাপমাত্রা/বরফ-পরিষেবা ইস্পাত। সঠিক গ্রেড, প্রভাব-পরীক্ষার তাপমাত্রা, তাপ চিকিত্সা, এবং ট্রেসেবিলিটি প্রয়োজনীয়তা উল্লেখ করুন।

ধাপ ৫: পৃষ্ঠের চিকিত্সা, দড়ি-যোগাযোগ ফিনিশিং, আবরণ ব্যবস্থা, এনডিই সুযোগ, মাত্রিক পরিদর্শন, সার্টিফিকেট প্রয়োজনীয়তা, এবং কোনও ক্লাস সার্ভেয়ার সাক্ষী পয়েন্ট নিশ্চিত করুন।

ধাপ ৬: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন, শ্রেণীবিভাগ সমাজ, গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, এবং রেফারেন্স ছবি বা বিদ্যমান প্রতিস্থাপন মাত্রা সরবরাহ করুন।

কাঠামো

ডিম্বাকৃতির ঢালাই বডি | অ-হেলানো টাইপ এ দড়ির পথ | মসৃণ দড়ি-যোগাযোগ ব্যাসার্ধ আর এবং আর১ | বালওয়ার্ক-মাউন্টেড ওয়েল্ডেড ইন্টারফেস | শক্তিশালী ঢালাই বিভাগ | কার্বন-স্টিল আবরণ বা পালিশ করা স্টেইনলেস-স্টিল ফিনিশ

মুরিং, কাস্টিং এবং ইনস্টলেশন সুবিধা

• ডিম্বাকৃতির খোলা বো সিঙ্গেল পয়েন্ট মুরিং ব্যবস্থার জন্য একটি বড় দড়ির পথ সরবরাহ করে এবং বালওয়ার্ক খোলার মুখে কোনও তীক্ষ্ণ প্রান্ত প্রবর্তন না করে উল্লিখিত রেফারেন্স দড়ির পরিসীমাগুলি ধারণ করে।
• গোলাকার দড়ি-যোগাযোগের ব্যাসার্ধগুলি হসার বা দড়িকে গাইড করতে এবং একটি অসমাপ্ত প্লেট খোলার তুলনায় স্থানীয় বাঁকানো এবং ঘর্ষণ কমাতে সাহায্য করে; প্রকৃত লাইনের পরিধান লিড কোণ, দড়ির নির্মাণ, টান, নড়াচড়া এবং পৃষ্ঠের অবস্থার উপরও নির্ভর করে।
• পাঁচটি নামমাত্র আকার জাহাজ ডিজাইনারকে দড়ির ব্যাস, লাইন লিড, বালওয়ার্ক জ্যামিতি এবং চারপাশের মুরিং সরঞ্জামের সাথে চক খোলার সমন্বয় করতে দেয়, কেবল জাহাজের আকার দ্বারা নির্বাচন করার পরিবর্তে।
• ঢালাই সি-এমএন স্টিলের জন্য, উত্পাদন নিয়ন্ত্রণ রাসায়নিক এবং যান্ত্রিক বৈশিষ্ট্য, তাপ চিকিত্সা, ঢালাইয়ের সুস্থতা, মাত্রিক নির্ভুলতা, মেরামত-ওয়েল্ডিং নিয়ন্ত্রণ এবং দড়ি-যোগাযোগ পৃষ্ঠের মসৃণ ড্রেসিংয়ের উপর দৃষ্টি নিবদ্ধ করা উচিত।
• ঢালাই স্টেইনলেস স্টিলের জন্য, উত্পাদনের আগে সঠিক গ্রেড, ঢালাই প্রক্রিয়া, ক্ষয়কারী পরিবেশ, ওয়েল্ড সামঞ্জস্যতা, তাপ চিকিত্সা, পিকলিং/প্যাসিভেশন এবং পালিশিংয়ের প্রয়োজনীয়তা নিশ্চিত করতে হবে।
• চক দড়ি-যোগাযোগের শক্তিগুলিকে ওয়েল্ডেড বালওয়ার্ক এবং সহায়ক কাঠামোর মধ্যে স্থানান্তর করে। শিপইয়ার্ড বা জাহাজের ডিজাইনারকে অবশ্যই স্থানীয় লোড পাথ, শক্তিশালীকরণ, ওয়েল্ডের আকার, চারপাশের প্লেটের পুরুত্ব এবং অনুমোদিত লিড দিকগুলি যাচাই করতে হবে।
• বড় আকার এবং ভরগুলির জন্য একটি নিয়ন্ত্রিত হ্যান্ডলিং এবং ইনস্টলেশন পরিকল্পনা প্রয়োজন, যার মধ্যে অস্থায়ী উত্তোলন পয়েন্ট বা অনুমোদিত স্লিং ব্যবস্থা, ফিট-আপ সহনশীলতা, ওয়েল্ডিং ক্রম এবং পোস্ট-ওয়েল্ড পরিদর্শন অন্তর্ভুক্ত।
• শ্রেণীবিভাগ পরিদর্শন, উপাদান সার্টিফিকেশন, এনডিই, এবং চূড়ান্ত গ্রহণযোগ্যতা সম্মত প্রকল্প সুযোগে ব্যবস্থা করা যেতে পারে; সেগুলি স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত করা হয় না যদি না ক্রয় আদেশে নির্দিষ্ট করা হয়।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: জেআইএস এফ ২০৩০-১৯৭৮ → গ্রাহক-নির্দিষ্ট মাত্রিক এবং প্রকারের রেফারেন্স; বর্তমান প্রকল্পের গ্রহণযোগ্যতা এবং মূল চিত্র নিশ্চিত করতে হবে।
• প্রকার: টাইপ এ ডিম্বাকৃতির, অ-হেলানো কনফিগারেশন → টাইপ বি হেলানো ডিম্বাকৃতির কনফিগারেশন থেকে আলাদা করুন।
• নামমাত্র আকার: ৪০০ / ৫০০ / ৬০০ / ৭০০ / ৮০০ মিমি → দড়ির পথ, লিড দিক, ইনস্টলেশন স্থান এবং জাহাজের অঙ্কন দ্বারা নির্বাচন করুন।
• উপাদান: ঢালাই সি-এমএন স্টিল / ঢালাই স্টেইনলেস স্টিল / বিশেষ ইস্পাত → সঠিক গ্রেড এবং উপাদান-নির্দিষ্ট বৈশিষ্ট্যগুলি অর্ডার-নির্দিষ্ট।
• রেফারেন্স ভর: ২১০-৮৮০ কেজি → হ্যান্ডলিং, ইনস্টলেশন এবং লজিস্টিক পরিকল্পনা সমর্থন করে; চূড়ান্ত ওজন অনুমোদিত অঙ্কন এবং প্রকৃত উপাদান অনুসরণ করে।
• পৃষ্ঠের চিকিত্সা: Sa 2½ + ইপোক্সি শপ প্রাইমার বা পালিশ করা স্টেইনলেস স্টিল → চূড়ান্ত আবরণ/পালিশিং সিস্টেম নির্দিষ্ট করতে হবে।
• ইনস্টলেশন: বো বালওয়ার্ক ওয়েল্ডেড ব্যবস্থা → স্থানীয় কাঠামো, ওয়েল্ডের বিবরণ, শক্তিশালীকরণ এবং অ্যাক্সেস শিপইয়ার্ড বা ডিজাইনারের দায়িত্বে থাকে।
• সার্টিফিকেট প্রয়োজনীয়তা: প্রস্তুতকারকের সার্টিফিকেট বা অর্ডার অনুযায়ী ক্লাস সার্টিফিকেট → ক্লাস অনুমোদন, পরিদর্শন সুযোগ এবং জরিপ ব্যবস্থার সাপেক্ষে।

কীভাবে কাজ করে

মুরিং হসার বো এর কাছে আসে → লাইনটি ডিম্বাকৃতির টাইপ এ চকের মধ্য দিয়ে যায় → মসৃণ ব্যাসার্ধ লাইনকে গাইড করে এবং তীক্ষ্ণ স্থানীয় যোগাযোগ সীমিত করে → দড়ির শক্তি ঢালাই বডি এবং ওয়েল্ডেড বালওয়ার্ক কাঠামোর মাধ্যমে স্থানান্তরিত হয় → লাইনটি অনুমোদিত জাহাজ-ভিত্তিক মুরিং ব্যবস্থা দ্বারা সুরক্ষিত হয়।

অ্যাপ্লিকেশন

বড় বাণিজ্যিক জাহাজ | সিঙ্গেল পয়েন্ট মুরিংয়ের জন্য সজ্জিত ট্যাঙ্কার | বাল্ক ক্যারিয়ার | বো মুরিং স্টেশন | অস্থায়ী অফশোর মুরিং অপারেশন | নতুন নির্মাণ প্রকল্প | জেআইএস এফ ২০৩০ টাইপ এ মুরিং পাইপের প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

উপাদান সার্টিফিকেট, মাত্রিক পরিদর্শন রেকর্ড, এনডিই রিপোর্ট, এবং শ্রেণীবিভাগ পরিদর্শন প্রকল্পের প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে। উদ্ধৃতি এবং প্রযোজ্য ক্লাস নিয়মের সাপেক্ষে অনুমোদিত অঙ্কনের আগে শ্রেণীবিভাগ অনুমোদন এবং জরিপের সুযোগ নিশ্চিত করতে হবে।

সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: জেআইএস এফ ২০৩০ টাইপ এ এবং টাইপ বি এর মধ্যে পার্থক্য কী?

উত্তর ১: সরবরাহকৃত পণ্যের বিবরণ অনুসারে, টাইপ এ হল ডিম্বাকৃতির অ-হেলানো কনফিগারেশন এবং টাইপ বি হল ডিম্বাকৃতির হেলানো কনফিগারেশন। চূড়ান্ত পছন্দ জাহাজের বো জ্যামিতি, দড়ির লিড, ইনস্টলেশন অবস্থান এবং মূল স্ট্যান্ডার্ড বা অনুমোদিত প্রকল্পের অঙ্কনের উপর নির্ভর করে।

প্রশ্ন ২: রেফারেন্স দড়ির টেবিলটি কি নির্বাচনের একমাত্র ভিত্তি হিসাবে ব্যবহার করা যেতে পারে?

উত্তর ২: না। রেফারেন্স ব্যাসগুলি একটি প্রাথমিক মাত্রিক নির্দেশিকা। চূড়ান্ত নির্বাচনে দড়ির নির্মাণ এবং এমবিএল, চ্যাফ-চেইন বা হসার-এন্ড ব্যবস্থা, লাইন লিড কোণ, গতিশীল লোডিং, যোগাযোগের চাপ, স্থানীয় বালওয়ার্ক শক্তি এবং ক্লাস/মালিকের প্রয়োজনীয়তাও বিবেচনা করতে হবে।

প্রশ্ন ৩: ক্লাস-অনুমোদিত উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?

উত্তর ৩: মূল জেআইএস বা জাহাজের অঙ্কন, নামমাত্র আকার, উপাদানের গ্রেড, দড়ির ডেটা, ইনস্টলেশন এবং শক্তিশালীকরণ অঙ্কন, আবরণ বা পালিশিং স্পেসিফিকেশন, এনডিই এবং পরীক্ষার সুযোগ, সার্টিফিকেট প্রয়োজনীয়তা, পরিমাণ, গন্তব্য, এবং প্রয়োজনীয় সরবরাহের সময়সূচী সরবরাহ করুন।
