ইঞ্জিনিয়ারিং জাহাজের জন্য চার-রোলার মেরিন ফেয়ারলেড | স্টিল ওয়্যার রোপ গাইড সিবি ৩০১৫-৮৩ টাইপ বি

চার-রোলার মেরিন ফেয়ারলিড ইঞ্জিনিয়ারিং জাহাজের জন্য | স্টিল ওয়্যার রোপ গাইডসিবি 3015-83 টাইপ বি

পণ্যের সংক্ষিপ্ত বিবরণ

সিবি* 3015-83 টাইপ বি মেরিন ফেয়ারলিড হল একটি চার-রোলার স্টিল ওয়্যার রোপ গাইড যা ইঞ্জিনিয়ারিং-জাহাজের ডেক বিন্যাসের জন্য তৈরি করা হয়েছে। এর দুটি উল্লম্ব রোলার এবং উপরের ও নীচের অনুভূমিক রোলার একটি আবদ্ধ রোপ প্যাসেজ তৈরি করে যা বিভিন্ন দিক থেকে চলমান তারের দড়িকে গাইড করে, স্থির ইস্পাতের প্রান্তের সাথে সরাসরি স্লাইডিং কমাতে সাহায্য করে এবং উইঞ্চ, টাগিং, পজিশনিং বা ডেক-কাজের সময় রোপটিকে ফেয়ারলিডের খোলার মধ্যে রাখে।

সাধারণ জাহাজের প্রয়োগের মধ্যে রয়েছে ড্রেজার, ক্রেন জাহাজ, পাইলিং জাহাজ, ইঞ্জিনিয়ারিং বার্জ, উদ্ধার ও কাজের জাহাজ এবং স্টিল-ওয়্যার-রোপ ডেক মেশিনারি ব্যবহারকারী অন্যান্য জাহাজ। ফেয়ারলিড একটি প্যাসিভ গাইডেন্স উপাদান এবং এটি কোনও টান তৈরি করে না। তাই চূড়ান্ত নির্বাচন করার সময় কেবল রোলার ব্যাস নয়, বরং প্রকৃত তারের দড়ি, উইঞ্চ লাইন পুল, রোপ লিড এবং দিক পরিবর্তনের কোণ, ডিউটি ​​সাইকেল, রোলার প্রতিক্রিয়া, মাউন্টিং কাঠামো এবং প্রকল্পের পরিদর্শন প্রয়োজনীয়তা বিবেচনা করতে হবে।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড রেফারেন্স: সিবি* 3015-83 টাইপ বি → ব্যবহারকারীর দ্বারা সরবরাহকৃত মাত্রিক এবং বিন্যাস রেফারেন্স; বর্তমান প্রকল্পের গ্রহণযোগ্যতা এবং স্ট্যান্ডার্ড স্ট্যাটাস নিশ্চিত করতে হবে।
• রোলার বিন্যাস: ২ টি উল্লম্ব রোলার + ১ টি উপরের অনুভূমিক রোলার + ১ টি নীচের অনুভূমিক রোলার → অনুভূমিক এবং উল্লম্ব উভয় দিকে রোপ লিড পরিবর্তনের জন্য চার-পার্শ্বযুক্ত গাইড খোলার সৃষ্টি করে।
• উল্লম্ব রোলার ব্যাস ডি: ১০০ থেকে ৩০০ মিমি → বিভিন্ন তারের দড়ি এবং ডেক-লেআউট প্রয়োজনীয়তার জন্য পাঁচটি মাত্রিক মডেল সরবরাহ করে।
• অনুভূমিক রোলার ব্যাস ডি১: ৮৫ থেকে ২৫০ মিমি → লাইন উপরে উঠলে, নিচে নামলে বা গাইড খোলার মধ্যে চলাচল করলে উপরের এবং নীচের রোপের সংস্পর্শে সহায়তা করে।
• প্রধান এনভেলপ: এল ৫৪০ থেকে ১৪৬০ মিমি, বি ৩৪০ থেকে ৯০০ মিমি, এইচ ২৪০ থেকে ৬৭৫ মিমি → প্রাথমিক ফাউন্ডেশন-স্পেস, অ্যাক্সেস এবং ইনস্টলেশন পরিকল্পনার জন্য সহায়তা করে।
• উপকরণ: সি-এমএন স্টিল, মাইল্ড স্টিল, বা স্টেইনলেস স্টিল নির্দিষ্ট করা অনুযায়ী → সঠিক গ্রেড, রোলার নির্মাণ, শ্যাফ্ট, বুশিং বা বিয়ারিং এবং উপাদানের ট্রেসেবিলিটি ড্রয়িং নিশ্চিতকরণের প্রয়োজন।
• সারফেস ট্রিটমেন্ট: এসএ ২.৫ পর্যন্ত অ্যাব্রেসিভ ব্লাস্ট ক্লিনিং সহ এক কোট ইপোক্সি শপ প্রাইমার, পলিশিং, গ্যালভানাইজিং, বা প্রকল্প-নির্দিষ্ট ফিনিশ → উপাদান এবং জাহাজের কোটিং সিস্টেম অনুযায়ী নির্বাচন করুন।
• সার্টিফিকেশন: প্রকল্পের প্রয়োজনীয়তা এবং সম্মত সুযোগ অনুযায়ী প্রস্তুতকারকের ডকুমেন্টেশন বা ক্লাস-সম্পর্কিত পরিদর্শন ব্যবস্থা করা যেতে পারে; সার্টিফিকেটগুলি স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত বলে ধরে নেওয়া হয় না।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১:সিবি* 3015-83 টাইপ বি, প্রয়োজনীয় রোলার ব্যাস ডি নিশ্চিত করুন এবং চার-রোলার আবদ্ধ বিন্যাসটি জাহাজের রোপ-রুটিং ড্রয়িংয়ের সাথে মেলে কিনা তা যাচাই করুন।

ধাপ ২:স্টিল ওয়্যার রোপ ডেটা সরবরাহ করুন: নামমাত্র ব্যাস, নির্মাণ, কোর, লে, গ্রেড, ন্যূনতম ব্রেকিং লোড, অপারেটিং অবস্থা এবং রোপ প্রস্তুতকারকের অনুমোদিত বেন্ডিং বা যোগাযোগের প্রয়োজনীয়তা।

ধাপ ৩:যন্ত্রপাতি এবং লোড কেস নিশ্চিত করুন: টাগিং উইঞ্চ, পজিশনিং উইঞ্চ, অ্যাঙ্কর-হ্যান্ডলিং বা ডেক-ওয়ার্কিং উইঞ্চ, সর্বোচ্চ লাইন পুল, ব্রেক হোল্ডিং লোড, অপারেটিং গতি, ডাইনামিক ফ্যাক্টর, ডিউটি ​​সাইকেল এবং দিক পরিবর্তনের কোণ।

ধাপ ৪:আগমন এবং বহির্গামী রোপের দিক, প্রত্যাশিত সাইড লিড এবং উল্লম্ব লিড, ফেয়ারলিডের অবস্থান, উপলব্ধ ডেক বা বাল্কহেডের স্থান এবং সংলগ্ন সরঞ্জামের বিন্যাস সরবরাহ করুন।

ধাপ ৫:উপাদানের গ্রেড, রোলার নির্মাণ, শ্যাফ্ট এবং বিয়ারিং বা বুশিং বিন্যাস, লুব্রিকেশন পদ্ধতি, সারফেস ট্রিটমেন্ট, মাউন্টিং টাইপ, ওয়েল্ড বা বোল্ট ডিটেইলস এবং সাপোর্টিং-স্ট্রাকচার রিইনফোর্সমেন্ট নিশ্চিত করুন।

ধাপ ৬:পরিমাণ, সার্টিফিকেট এবং পরিদর্শন সুযোগ, এনডিটি বা লোড-টেস্টের প্রয়োজনীয়তা, জাহাজের ধরন, ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তা, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময় এবং অনুমোদিত ড্রয়িং বা রেফারেন্স ছবি নিশ্চিত করুন।

কাঠামো

দুটি উল্লম্ব ইস্পাত রোলার | উপরের অনুভূমিক রোলার | নীচের অনুভূমিক রোলার | রোলার শ্যাফ্ট | বিয়ারিং বা বুশিং | সাইড ফ্রেম এবং ক্রস মেম্বার | মাউন্টিং বেস বা ওয়েল্ডেড সাপোর্ট | নির্দিষ্ট করা অনুযায়ী লুব্রিকেশন এবং রিটেনশন ব্যবস্থা

তারের দড়ি গাইডেন্স, ইনস্টলেশন এবং গুণমানের সুবিধা

• চারটি রোলার একটি আবদ্ধ গাইড খোলার সৃষ্টি করে। উল্লম্ব রোলারগুলি সাইড লিড নিয়ন্ত্রণ করে, যখন উপরের এবং নীচের রোলারগুলি উপরের বা নীচের লিডের কারণে রোপের সংস্পর্শে সহায়তা করে, রোপটিকে একটি সংজ্ঞায়িত রুটের মধ্যে রাখতে সাহায্য করে।
• রোলিং কন্টাক্ট স্থির প্রান্তের উপর সরাসরি স্লাইডিং কমায়, তবে প্রকৃত রোপ-কন্টাক্ট অবস্থা এখনও রোলার ব্যাস, গ্রুভ বা ব্যারেল প্রোফাইল, রোপ টেনশন, লিড অ্যাঙ্গেল, রোলার রোটেশন এবং সারফেস কন্ডিশনের উপর নির্ভর করে।
• রোলার বিন্যাসটি ইঞ্জিনিয়ারিং-জাহাজের লেআউটের জন্য উপযুক্ত যেখানে রোপটি পরিবর্তনশীল অনুভূমিক এবং উল্লম্ব কোণে ফেয়ারলিডের কাছে আসতে বা ছেড়ে যেতে পারে। অনুমোদিত বিন্যাস ড্রয়িং স্বাভাবিক এবং চরম রোপ পথগুলি সংজ্ঞায়িত করবে।
• একটি দিক পরিবর্তনের মাধ্যমে রোপ টেনশন সংস্পর্শে থাকা রোলার, শ্যাফ্ট, বিয়ারিং বা বুশিং, ফ্রেম, মাউন্টিং ওয়েল্ড বা বোল্ট এবং সাপোর্টিং হুল স্ট্রাকচারে প্রতিক্রিয়া তৈরি করে। এই প্রতিক্রিয়াগুলি প্রকৃত লোড কেস থেকে গণনা করতে হবে।
• রোলার পৃষ্ঠগুলি তীক্ষ্ণ প্রান্ত এবং ক্ষতিকারক স্থানীয় ক্ষতি থেকে মুক্ত হওয়া উচিত। শ্যাফ্ট, বিয়ারিং বা বুশিং, সিল, গ্রীস পয়েন্ট, রিটেইনার এবং প্রতিস্থাপনের অ্যাক্সেস পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য নিশ্চিত করা উচিত।
• টাগিং বা অন্যান্য ডাইনামিক সার্ভিসের জন্য, ক্ষণস্থায়ী লাইন লোড, জাহাজের গতিবিধি, শক লোডিং, অপারেটিং সীমা এবং ক্লাস প্রয়োজনীয়তা নির্বাচনকে প্রভাবিত করতে পারে। পণ্যটি কেবল তালিকাভুক্ত রোপ ব্যাস দ্বারা রেট করা উচিত নয়।
• উপাদান, ওয়েল্ডিং, এনডিটি, মাত্রিক পরিদর্শন, রোলার ফ্রি-রোটেশন চেক, কোটিং, মার্কিং এবং ডকুমেন্টেশন অনুমোদিত উত্পাদন এবং পরিদর্শন পরিকল্পনা অনুসরণ করবে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: সিবি* 3015-83 টাইপ বি → জাহাজের বা শিপইয়ার্ড দ্বারা নির্দিষ্ট করা হলে মাত্রিক রেফারেন্স হিসাবে ব্যবহার করুন; বর্তমান গ্রহণযোগ্যতা নিশ্চিত করতে হবে।
• রোলার কনফিগারেশন: চার রোলার → দুটি উল্লম্ব রোলার এবং উপরের ও নীচের অনুভূমিক রোলার একটি নিয়ন্ত্রিত রোপ প্যাসেজ তৈরি করে।
• উল্লম্ব রোলার ব্যাস ডি: ১০০ / ১৫০ / ২০০ / ২৫০ / ৩০০ মিমি → সরবরাহকৃত টেবিল থেকে প্রাথমিক মডেল পদবি।
• অনুভূমিক রোলার ব্যাস ডি১: ৮৫ / ১২০ / ১৫০ / ২০০ / ২৫০ মিমি → সংশ্লিষ্ট উল্লম্ব-রোলার মডেলের সাথে মিলে যায়।
• প্রযোজ্য তারের দড়ি ব্যাস: সরবরাহকৃত টেবিল অনুযায়ী → ১৭৬ মিমি এবং ৩৭০ মিমি এন্ট্রিগুলির যাচাইকরণ প্রয়োজন এবং নিশ্চিত মান হিসাবে গণ্য করা উচিত নয়।
• উপাদান: সি-এমএন স্টিল / মাইল্ড স্টিল / স্টেইনলেস স্টিল → সঠিক গ্রেড, ফ্যাব্রিকেশন পদ্ধতি, ওয়েল্ডেবিলিটি, শ্যাফ্ট উপাদান এবং ট্রেসেবিলিটি নিশ্চিত করতে হবে।
• সারফেস ট্রিটমেন্ট: এসএ ২.৫ ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / পালিশড / গ্যালভানাইজড / কাস্টমাইজড → চূড়ান্ত সিস্টেম উপাদান এবং জাহাজের কোটিং স্পেসিফিকেশনের উপর নির্ভর করে।
• লোড বেসিস: নিশ্চিত করতে হবে → উইঞ্চ লাইন পুল, রোপ এমবিএল, লিড অ্যাঙ্গেল, ডাইনামিক ফ্যাক্টর, ডিউটি, রোলার রিঅ্যাকশন এবং ফাউন্ডেশন ডিজাইন ডেটা সরবরাহ করুন।
• সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের সুযোগ অনুযায়ী → প্রস্তুতকারকের সার্টিফিকেট, উপাদান সার্টিফিকেট, পরিদর্শন প্রতিবেদন, বা ক্লাস প্রোডাক্ট সার্টিফিকেশন কোটেশনের আগে সম্মত হতে হবে।

কিভাবে কাজ করে

স্টিল ওয়্যার রোপ ফেয়ারলিডের কাছে আসে → রোপ তার লিড অ্যাঙ্গেল অনুযায়ী এক বা একাধিক অবাধে ঘূর্ণায়মান রোলারের সংস্পর্শে আসে → উল্লম্ব এবং অনুভূমিক রোলারগুলি রোপের পথকে পুনঃনির্দেশিত এবং ধারণ করে → রোলার শ্যাফ্ট এবং ফ্রেম জাহাজের সাপোর্ট স্ট্রাকচারে প্রতিক্রিয়া স্থানান্তর করে → রোপ উইঞ্চ, টাগিং পয়েন্ট বা ডেক-ওয়ার্কিং সিস্টেমে চলতে থাকে।

প্রয়োগ

ড্রেজার | ক্রেন জাহাজ | পাইলিং জাহাজ | ইঞ্জিনিয়ারিং বার্জ | উদ্ধার ও কাজের জাহাজ | টাগিং-ওয়্যারের রুট | পজিশনিং এবং ডেক-ওয়ার্কিং উইঞ্চ | মেরিন কনস্ট্রাকশন সরঞ্জাম | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, সম্মত উত্পাদন সুযোগ, উপাদানের ট্রেসেবিলিটি, পরীক্ষার পরিকল্পনা এবং ক্লাসিফিকেশন সোসাইটির অনুমোদন পদ্ধতি অনুযায়ী সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে। প্রাপ্যতা অর্ডার নিশ্চিতকরণ এবং ক্লাস গ্রহণযোগ্যতার উপর নির্ভর করে।

সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

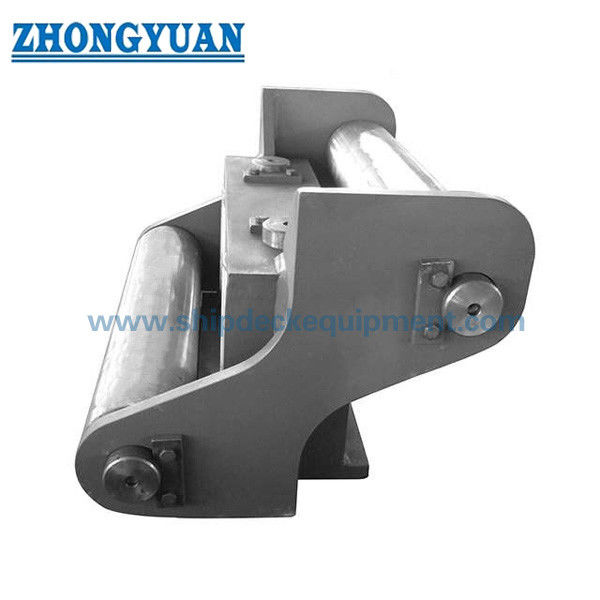

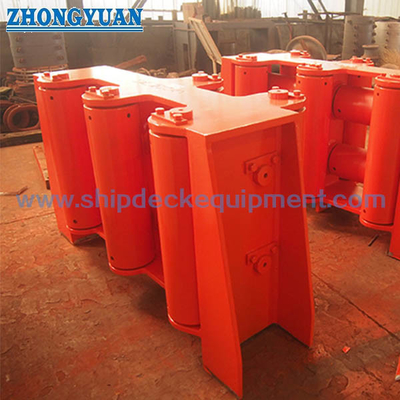

ড্রয়িং ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক সিবি* 3015-83 টাইপ বি ফেয়ারলিডের আকার কীভাবে নির্বাচন করা উচিত?

উত্তর ১: প্রাথমিক নির্বাচনের জন্য কেবল স্ট্যান্ডার্ড মডেল এবং রোপ ব্যাস ব্যবহার করুন। চূড়ান্ত নির্বাচনের জন্য প্রকৃত রোপ নির্মাণ এবং এমবিএল, সর্বোচ্চ লাইন পুল, ব্রেক হোল্ডিং লোড, অনুভূমিক এবং উল্লম্ব লিড অ্যাঙ্গেল, দিক পরিবর্তনের কোণ, ডিউটি ​​সাইকেল, রোলার প্রতিক্রিয়া, ডেক বিন্যাস এবং সাপোর্টিং-স্ট্রাকচার গণনা প্রয়োজন।

প্রশ্ন ২: টাইপ বি কেন চারটি রোলার ব্যবহার করে?

উত্তর ২: দুটি উল্লম্ব রোলার সাইড-টু-সাইড মুভমেন্ট গাইড করে, যখন উপরের এবং নীচের অনুভূমিক রোলারগুলি উপরের এবং নীচের রোপ লিড নিয়ন্ত্রণ করে। একসাথে তারা ইঞ্জিনিয়ারিং-জাহাজের রোপ রুটের জন্য একটি আবদ্ধ প্যাসেজ তৈরি করে যা একাধিক প্লেনে পরিবর্তিত হতে পারে।

প্রশ্ন ৩: ক্লাস সার্টিফিকেট এবং লোড টেস্টিং কি প্রতিটি ফেয়ারলিডের সাথে অন্তর্ভুক্ত থাকে?

উত্তর ৩: না। প্রস্তুতকারকের ডকুমেন্টেশন, উপাদান সার্টিফিকেট, এনডিটি, রোলার-রোটেশন পরিদর্শন, প্রুফ বা লোড টেস্টিং এবং ক্লাস সার্টিফিকেশন সম্মত প্রকল্পের সুযোগের উপর নির্ভর করে। প্রয়োজনীয় ক্লাস সোসাইটি, লোড বেসিস, টেস্ট পদ্ধতি, সাক্ষী এবং গ্রহণযোগ্যতার মানদণ্ড কোটেশনের আগে নিশ্চিত করতে হবে।
