আইএসও ১৩৭৯৫ টাইপ বি ওয়েল্ড ইস্পাত ডাবল বিট বোলার্ড

আইএসও ১৩৭৯৫ টাইপ বি ওয়েল্ডেড স্টিল ডাবল বিট বোলাড | জাহাজের নোঙর এবং টাগিংয়ের জন্য প্রশস্ত বেস প্লেট

পণ্যের সংক্ষিপ্ত বিবরণ

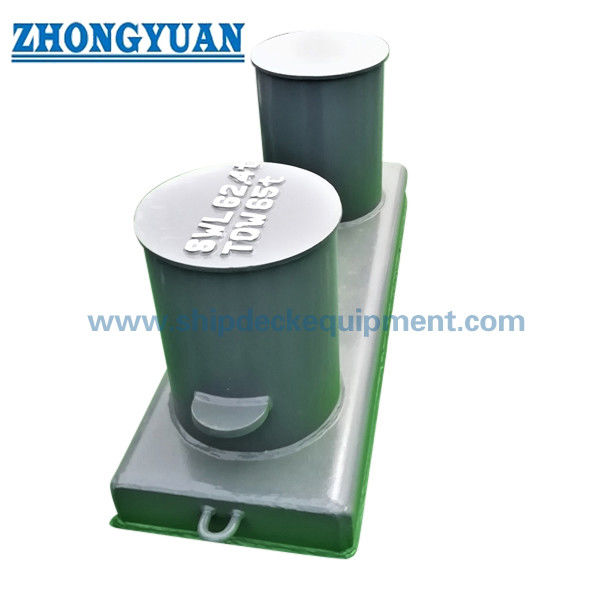

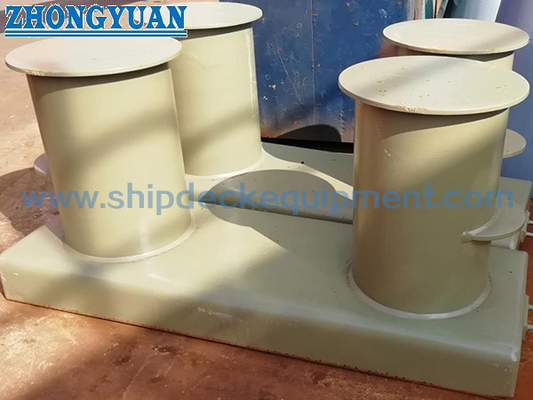

আইএসও ১৩৭৯৫ টাইপ বি ওয়েল্ডেড স্টিল বোলাড হল একটি জাহাজের ডাবল-বিট ফিটিং যার নোঙর এবং অনুমোদিত টাগিংয়ের জন্য একটি প্রশস্ত বেস রয়েছে। এটি জাহাজের ডেকের সাথে বা একটি প্রকৌশলী ফাউন্ডেশনের সাথে ওয়েল্ড করা হয়, যেখানে টুইন বিটগুলি দড়ির বল গ্রহণ করে এবং বর্ধিত বেস ইন্টারফেস জাহাজের শক্তিশালী কাঠামোতে প্রতিক্রিয়া স্থানান্তর করে।

সরবরাহকৃত পরিসীমা ১৫0 থেকে ৬০০ পর্যন্ত নামমাত্র আকার অন্তর্ভুক্ত করে, যেখানে কয়েকটি সাধারণ বিট ব্যাসের জন্য এ এবং বি ক্ষমতা ভ্যারিয়েন্ট রয়েছে। নির্বাচন করার সময় এক-দড়ি বা দুই-দড়ির ব্যবহার সহ ফিগার-অফ-এইট নোঙর এবং একটি আই-স্প্লাইস ব্যবস্থা সহ টাগিংয়ের মধ্যে পার্থক্য করতে হবে। সারণীভুক্ত এসডব্লিউএলগুলি সরবরাহকৃত ডেটা থেকে রেফারেন্স মান; চূড়ান্ত লোড মার্কিং, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডের বিবরণ, দড়ির ব্যবস্থা এবং সার্টিফিকেটের পরিধি অনুমোদিত জাহাজের অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরণ: প্রশস্ত বেস প্লেট সহ ওয়েল্ডেড স্টিল ডাবল বিট বোলাড → জাহাজের নোঙর এবং প্রকল্প-অনুমোদিত টাগিং স্টেশনের জন্য বৃহত্তর ডেক ওয়েল্ডিং ফুটপ্রিন্ট।
• মান এবং ধরণ: আইএসও ১৩৭৯৫:২০২০ টাইপ বি → টাইপ বি জ্যামিতি, নামমাত্র আকারের পদবি, ওয়েল্ডিংয়ের বিবরণ এবং পৃথক নোঙর / টাগিং এসডব্লিউএল কলামের জন্য রেফারেন্স।
• নামমাত্র আকারের পরিসীমা: ১৫০ / ২০০ / ২৫০এ / ২৫০বি / ৩০০এ / ৩০০বি / ৩৫০এ / ৩৫০বি / ৪০০এ / ৪০০বি / ৪৫০এ / ৪৫০বি / ৫০০এ / ৫০০বি / ৫৫০এ / ৫৫০বি / ৬০০ → এ এবং বি প্রত্যয় একই নামমাত্র ব্যাসে বিভিন্ন ক্ষমতা নির্মাণ চিহ্নিত করে।
• নোঙর এসডব্লিউএল, এক-দড়ি ব্যবহার: ৫৪ থেকে ১,৪০১ কিলোনিউটন → সরবরাহকৃত স্ট্যান্ডার্ড টেবিলে বর্ণিত এক-দড়ি ফিগার-অফ-এইট অবস্থার জন্য প্রযোজ্য।
• নোঙর এসডব্লিউএল, দুই-দড়ি ব্যবহার: ৪৯ থেকে ৯৪৮ কিলোনিউটন → ডেডিকেটেড দুই-দড়ি কলাম ব্যবহার করুন; মানগুলি একসাথে যোগ করা উচিত নয় বা এক-দড়ি রেটিং দ্বারা প্রতিস্থাপিত করা উচিত নয়।
• টাগিং এসডব্লিউএল: ৯৮ থেকে ১,৮৯৩ কিলোনিউটন → পৃথক আই-স্প্লাইস টাগিং অবস্থার জন্য টাগিং লিড, ডায়নামিক ডিউটি, ফাউন্ডেশন এবং অনুমোদিত জাহাজের ব্যবস্থার নিশ্চিতকরণ প্রয়োজন।
• ইনস্টলেশন: ডেক-ওয়েল্ডেড প্রশস্ত বেস প্লেট → স্থানীয় ডেক পুরুত্ব, সহায়ক কাঠামো, ওয়েল্ডিং পদ্ধতি, লোড দিক এবং পরিদর্শনের জন্য অ্যাক্সেস উৎপাদনের আগে নিশ্চিত করা উচিত।
• উপাদান এবং ফিনিশ: Sa 2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমার সহ ওয়েল্ডেবল শিপবিল্ডিং স্টিল রেফারেন্স হিসাবে → স্টেইনলেস স্টিল, নিম্ন-তাপমাত্রার স্টিল, গ্যালভানাইজিং বা বিশেষ আবরণ প্রকল্পের নির্দিষ্ট নিশ্চিতকরণ প্রয়োজন।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: প্রশস্ত বেস প্লেট সহ আইএসও ১৩৭৯৫ টাইপ বি নিশ্চিত করুন এবং অনুমোদিত জাহাজের নোঙর এবং টাগিং ব্যবস্থা থেকে নামমাত্র আকার / এ-বি ভ্যারিয়েন্ট নির্বাচন করুন।

ধাপ ২: অপারেটিং ডিউটি আলাদাভাবে উল্লেখ করুন: এক-দড়ি নোঙর, দুই-দড়ি নোঙর, আই স্প্লাইস দ্বারা টাগিং, বা প্রকল্প-সংজ্ঞায়িত সংমিশ্রণ। প্রয়োজনীয় এসডব্লিউএল, দড়ির ধরণ, দড়ির ব্যাস, দড়ির এমবিএল, বেলি করার পদ্ধতি এবং প্রত্যাশিত লিড দিক সরবরাহ করুন।

ধাপ ৩: ডেক প্ল্যান, ইনস্টলেশন পজিশন, ফাউন্ডেশন এবং রিইনফোর্সমেন্ট অঙ্কন, ডেক প্লেটের পুরুত্ব, উপলব্ধ ক্লিয়ারেন্স এবং প্রয়োজনীয় লোড-ট্রান্সফার দিক সরবরাহ করুন। প্রশস্ত বেস প্লেট কাঠামোগত ফাউন্ডেশন পরীক্ষা প্রতিস্থাপন করে না।

ধাপ ৪: ওয়েল্ডেবল উপাদানের গ্রেড, ন্যূনতম ডিজাইন তাপমাত্রা, টাফনেস প্রয়োজনীয়তা, স্টেইনলেস-স্টিল বা আইস-ক্লাস বিকল্প, উপাদানের ট্রেসেবিলিটি এবং প্রকল্পটি নিম্ন-তাপমাত্রার ইমপ্যাক্ট টেস্টিংয়ের প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৫: ওয়েল্ডিংয়ের বিবরণ, ডব্লিউপিএস / পি কিউ আর, এনডিটি স্কোপ, ডাইমেনশনাল ইন্সপেকশন, এসডব্লিউএল মার্কিং, প্রস্তুতকারকের ডকুমেন্টেশন, ক্লাস সার্ভে এবং উদ্ধৃতির আগে কোনো সাক্ষী বা অনুমোদনের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬: সারফেস প্রস্তুতি, প্রাইমার এবং চূড়ান্ত আবরণ ব্যবস্থা, পরিমাণ, জাহাজের ধরণ, নতুন নির্মাণ বা প্রতিস্থাপন স্থিতি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং রেফারেন্স অঙ্কন বা ছবি নিশ্চিত করুন।

কাঠামো

টুইন সিলিন্ড্রিক্যাল বিটস | প্রশস্ত ওয়েল্ডেড বেস প্লেট | টপ ক্লোজার প্লেট | আকার অনুযায়ী অভ্যন্তরীণ / বাহ্যিক সহায়ক প্লেট | গোলাকার দড়ি-যোগাযোগ পৃষ্ঠতল | ডেক ওয়েল্ডিং ইন্টারফেস | এসডব্লিউএল মার্কিং এলাকা | প্রকল্প-নির্দিষ্ট আবরণ

নোঙর, টাগিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• প্রশস্ত টাইপ বি বেস প্লেট একটি সংকীর্ণ-বেস কনফিগারেশনের চেয়ে একটি বৃহত্তর ওয়েল্ডেড ইন্টারফেস সরবরাহ করে, যা ফিটিংয়ের প্রতিক্রিয়া সহায়ক ডেক এলাকায় বিতরণ করতে সহায়তা করে; চারপাশের ডেক কাঠামোর এখনও প্রকল্প-নির্দিষ্ট শক্তি যাচাইকরণের প্রয়োজন।
• পৃথক এক-দড়ি, দুই-দড়ি এবং টাগিং এসডব্লিউএল কলামগুলি বিভিন্ন বেলি ব্যবস্থার জন্য সঠিক নির্বাচন সমর্থন করে এবং সর্বোচ্চ টাগিং মানকে একটি সার্বজনীন বোলাড রেটিং হিসাবে বিবেচনা করার ঝুঁকি হ্রাস করে।
• একই নামমাত্র ব্যাসে এ এবং বি ভ্যারিয়েন্টগুলি বিভিন্ন প্লেট পুরুত্ব, ওয়েল্ডিং লেগ দৈর্ঘ্য এবং রেফারেন্স এসডব্লিউএল ব্যবহার করে, যা ব্যাসের উপর নির্ভর না করেই ক্ষমতা শ্রেণী নির্বাচন করার অনুমতি দেয়।
• গোলাকার বিট পৃষ্ঠতল, টপ ট্রানজিশন এবং দড়ি-যোগাযোগ প্রান্তগুলি মসৃণভাবে ড্রেস করা উচিত এবং ক্ষতিকারক ওয়েল্ড স্প্যাটার, ধারালো প্রান্ত বা আবরণের অনিয়ম থেকে মুক্ত রাখা উচিত যা সিন্থেটিক নোঙর বা টাগিং দড়িগুলিকে ঘষতে পারে।
• ওয়েল্ড ভলিউম এবং জয়েন্ট জ্যামিতি অনুমোদিত নকশা অনুসরণ করবে। সমতুল্য শক্তি / ওয়েল্ড ভলিউম প্রদর্শিত এবং প্রকল্পের ওয়েল্ডিং পদ্ধতির অধীনে গৃহীত হলে কেবল একটি ভিন্ন ওয়েল্ডিং পদ্ধতি বিবেচনা করা যেতে পারে।
• উপাদানের গ্রেড, ওয়েল্ডেবিলিটি, হিট ইনপুট, বিকৃতি নিয়ন্ত্রণ এবং এনডিটি পুরু এ-ভ্যারিয়েন্ট নির্মাণ এবং নিম্ন-তাপমাত্রা বা আইস-ক্লাস প্রকল্পের জন্য গুরুত্বপূর্ণ।
• ফিটিং, প্রশস্ত বেস প্লেট, ডেক ইনসার্ট এবং রিইনফোর্সমেন্টকে একটি বিচ্ছিন্ন ক্যাটালগ উপাদানের পরিবর্তে একটি লোড-ট্রান্সফার সিস্টেম হিসাবে পর্যালোচনা করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• মান: আইএসও ১৩৭৯৫:২০২০ → নিয়ন্ত্রিত স্ট্যান্ডার্ড কপি এবং প্রকল্প স্পেসিফিকেশন চূড়ান্ত মাত্রা, লোড নোট, মার্কিং এবং গ্রহণযোগ্যতা পরিচালনা করে।
• ধরণ: টাইপ বি → বৃহত্তর ডেক সংযোগ ফুটপ্রিন্টের জন্য প্রশস্ত বেস প্লেট সহ ওয়েল্ডেড ডাবল-বিট বোলাড।
• নামমাত্র আকার: ১৫০ থেকে ৬০০ → সম্পূর্ণ পদবি নির্বাচন করুন, যেখানে তালিকাভুক্ত আছে সেখানে এ বা বি প্রত্যয় সহ।
• নোঙর লোড বেসিস: ফিগার-অফ-এইট বেলি, এক-দড়ি বা দুই-দড়ি ব্যবহার → সংশ্লিষ্ট এসডব্লিউএল কলাম নির্বাচন করুন এবং সারণীভুক্ত মানগুলি একত্রিত করবেন না।
• টাগিং লোড বেসিস: আই স্প্লাইস ব্যবস্থা → টাগিং এসডব্লিউএল একটি পৃথক শর্ত এবং টাগিং লিড এবং জাহাজের কাঠামোগত নকশার নিশ্চিতকরণ প্রয়োজন।
• উপাদান: ওয়েল্ডেবল শিপবিল্ডিং স্টিল / হাই-স্ট্রেংথ স্টিল / স্টেইনলেস স্টিল / প্রকল্প-নির্দিষ্ট নিম্ন-তাপমাত্রার স্টিল → সঠিক গ্রেড এবং উপাদান সময়সূচী নিশ্চিত করতে হবে।
• ইনস্টলেশন: ডেক ওয়েল্ডেড প্রশস্ত বেস প্লেট → ফাউন্ডেশন, রিইনফোর্সমেন্ট, ওয়েল্ডের বিবরণ, লোড দিক এবং পরিদর্শনের অ্যাক্সেস অনুমোদিত জাহাজের নকশার অংশ।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ জাহাজের স্পেসিফিকেশন অনুসরণ করে; পালিশ করা ফিনিশ স্টেইনলেস স্টিলের জন্য প্রযোজ্য, এবং গ্যালভানাইজিং আকার এবং উত্পাদন সম্ভাবনার উপর নির্ভর করে।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → উপাদান সার্টিফিকেট, প্রস্তুতকারকের নথি, ক্লাস সার্ভে এবং সাক্ষী পরিদর্শন স্বয়ংক্রিয় নয় যদি না নির্দিষ্ট করা হয়।

কিভাবে কাজ করে

এক বা দুটি নোঙর লাইন অনুমোদিত ফিগার-অফ-এইট ব্যবস্থায় বেলি করা হয়, অথবা জাহাজের টাগিং প্ল্যান অনুযায়ী একটি টাগিং আই স্প্লাইস নিযুক্ত করা হয় → দড়ির টান টুইন বিটগুলিতে কাজ করে → বিট কাঠামো এবং প্রশস্ত বেস প্লেট প্রতিক্রিয়া বিতরণ করে → ওয়েল্ড, ডেক ইনসার্ট এবং রিইনফোর্সমেন্ট জাহাজের কাঠামোতে লোড স্থানান্তর করে

অ্যাপ্লিকেশন

জাহাজ নোঙর স্টেশন | হারবার টাগিং ব্যবস্থা | টাগবোট | ওয়ার্কবোট | কার্গো জাহাজ | ট্যাঙ্কার | গবেষণা জাহাজ | অনুমোদিত নিম্ন-তাপমাত্রার নকশার সাপেক্ষে আইস-ক্লাস জাহাজ | নতুন নির্মাণ এবং প্রকৌশলী প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত অঙ্কন, পরীক্ষা / পরিদর্শন স্কোপ এবং শ্রেণীবিভাগ সমাজের পদ্ধতি অনুসারে সার্টিফিকেট, উপাদানের ট্রেসেবিলিটি, পরিদর্শন রেকর্ড, গণনা পর্যালোচনা এবং ক্লাস সার্ভে ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: আইএসও ১৩৭৯৫ টাইপ বি এবং টাইপ এ এর মধ্যে ব্যবহারিক পার্থক্য কী?

উত্তর ১: টাইপ বি প্রশস্ত বেস প্লেট ব্যবস্থা দ্বারা চিহ্নিত করা হয়। বৃহত্তর ফাউন্ডেশন ইন্টারফেস একটি বিস্তৃত ওয়েল্ডিং ফুটপ্রিন্ট এবং ভিন্ন লোড-ট্রান্সফার জ্যামিতি সরবরাহ করতে পারে, তবে এটি ডেক ইনসার্ট, রিইনফোর্সমেন্ট, ওয়েল্ড এবং লোড দিক পরীক্ষা করার প্রয়োজনীয়তা দূর করে না। জাহাজের অঙ্কনে প্রয়োজনীয় ধরণ নির্দিষ্ট করা উচিত।

প্রশ্ন ২: টাগিং এসডব্লিউএল নোঙর এসডব্লিউএল হিসাবে ব্যবহার করা যেতে পারে, বা দুই-দড়ির মান যোগ করা যেতে পারে?

উত্তর ২: না। টেবিলটি এক-দড়ি নোঙর, দুই-দড়ি নোঙর এবং টাগিংয়ের জন্য পৃথক লোড শর্ত সরবরাহ করে। অনুমোদিত দড়ির ব্যবস্থার সাথে সঙ্গতিপূর্ণ কলামটি ব্যবহার করুন। প্রকল্প নকশা এবং ক্লাস অনুমোদন স্পষ্টভাবে অনুমতি না দিলে দুই-দড়ির মান যোগ করবেন না বা টাগিং মান নোঙরের জন্য প্রতিস্থাপন করবেন না।

প্রশ্ন ৩: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?

উত্তর ৩: আইএসও ১৩৭৯৫ টাইপ বি, সম্পূর্ণ নামমাত্র পদবি, প্রয়োজনীয় নোঙর / টাগিং ডিউটি, এসডব্লিউএল, দড়ির বিবরণ এবং এমবিএল, লাইন লিড, ডেক ফাউন্ডেশন অঙ্কন, উপাদান এবং ন্যূনতম তাপমাত্রা, আবরণ, ডব্লিউপিএস / এনডিটি স্কোপ, ক্লাস প্রয়োজনীয়তা, পরিমাণ, গন্তব্য এবং ডেলিভারি সময়সূচী নিশ্চিত করুন।
