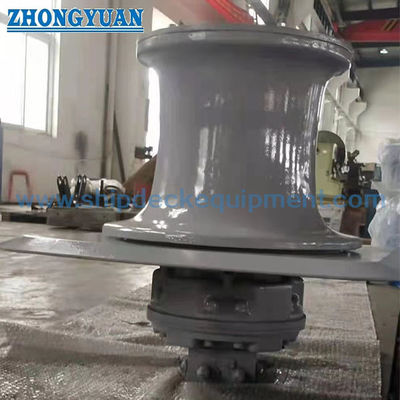

5 ¢ 250 kN ইলেকট্রিক হাইড্রোলিক মোরিং ক্যাপস্টান

৫-২৫০ কিলোনিউটন ইলেকট্রিক হাইড্রোলিক মুরিং ক্যাপস্টান | জাহাজের মুরিংয়ের জন্য অবিচ্ছিন্ন দড়ি টানা

পণ্যের সংক্ষিপ্ত বিবরণ

৫-২৫০ কিলোনিউটন ইলেকট্রিক হাইড্রোলিক মুরিং ক্যাপস্টান হল একটি ডেক-মাউন্টেড দড়ি হ্যান্ডলিং মেশিন যা জাহাজ মুরিং, স্থানান্তর, বন্দর পরিচালনা এবং সহায়ক ডেক হ্যান্ডলিংয়ের সময় নিয়ন্ত্রিত লাইন টানার জন্য ব্যবহৃত হয়। এটি দড়ির উপর ঘর্ষণজনিত টান তৈরি করতে একটি ওয়ার্পিং হেড ব্যবহার করে এবং সাধারণত তখনই নির্বাচন করা হয় যখন জাহাজের ড্রাম স্টোরেজ ছাড়াই অবিচ্ছিন্ন দড়ি চলাচলের প্রয়োজন হয়।

এই পণ্যটি দীর্ঘমেয়াদী যোগ্যতাসম্পন্ন হাইড্রোলিক ডেক মেশিনারি অংশীদারদের মাধ্যমে সরবরাহ করা হয়, যা স্থিতিশীল মূল্য নির্ধারণ, মডেল নির্বাচন এবং প্রকল্প ডকুমেন্টেশন সমর্থন করতে সহায়তা করে। চূড়ান্ত নির্বাচন কাজের লোড, দড়ির ব্যাস, ওয়ার্পিং হেডের আকার, গতি, ডিউটি ​​সাইকেল, ডেক ফাউন্ডেশন, হাইড্রোলিক পাওয়ার ইউনিট বিন্যাস, কন্ট্রোল স্টেশন, জরুরি স্টপ প্রয়োজনীয়তা এবং ক্লাসিফিকেশন সোসাইটি পরিদর্শন সুযোগের সাথে একসাথে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ইলেকট্রিক হাইড্রোলিক মুরিং ক্যাপস্টান → জাহাজের ডেক দড়ি হ্যান্ডলিংয়ের জন্য অবিচ্ছিন্ন টানা এবং ওয়ার্পিং সরঞ্জাম।
• সরবরাহ অবস্থান: যোগ্যতাসম্পন্ন দীর্ঘমেয়াদী অংশীদার কারখানাগুলির মাধ্যমে সরবরাহ → ব্যয়-সংবেদনশীল প্রকল্পগুলির জন্য উপযুক্ত যা এখনও সামুদ্রিক ডকুমেন্টেশন এবং প্রযুক্তিগত সমন্বয় প্রয়োজন।
• কাজের লোড পরিসীমা: ৫-২৫০ কিলোনিউটন → ছোট সহায়ক ক্যাপস্টান এবং উচ্চ-ক্ষমতার জাহাজ ডেক মুরিং অ্যাপ্লিকেশনগুলি অন্তর্ভুক্ত করে।
• গতির পরিসীমা: ৯-১৮ মি/মিনিট → দড়ি হ্যান্ডলিং দক্ষতা, অপারেটর নিয়ন্ত্রণ এবং হাইড্রোলিক পাওয়ার নির্বাচনকে প্রভাবিত করে।
• দড়ির ব্যাস পরিসীমা: ১১-৪৬ মিমি → দড়ির উপাদান, ওয়ার্পিং হেডের ব্যাস এবং দড়ির পাকের প্রয়োজনীয় সংখ্যার সাথে একসাথে নির্বাচন করা হয়।
• ওয়ার্পিং হেডের ব্যাস: ২৫০-৭০০ মিমি → দড়ির আকার এবং যোগাযোগের অবস্থার সাথে মিল রেখে গ্রিপ উন্নত করতে এবং স্থানীয় দড়ির ক্ষয় কমাতে সাহায্য করে।
• ড্রাইভ এবং নিয়ন্ত্রণ: লিভার বা আনুপাতিক নিয়ন্ত্রণ সহ ইলেকট্রিক হাইড্রোলিক ড্রাইভ → সাধারণ যান্ত্রিক অপারেশনের চেয়ে উচ্চ স্টার্ট টর্ক এবং মসৃণ গতি নিয়ন্ত্রণ সমর্থন করে।
• মাউন্টিং ফর্ম: উল্লম্ব বা অনুভূমিক ডেক-মাউন্টেড বিন্যাস → ডেক লেআউট, দড়ির দিক, ফাউন্ডেশন স্পেস এবং অপারেটরের অবস্থান অনুসারে নির্বাচিত।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: কার্যকারিতা নিশ্চিত করুন: মুরিং লাইন হ্যান্ডলিং, সহায়ক ওয়ার্পিং, বন্দর পরিচালনা, বা প্রকল্প-নির্দিষ্ট টোয়িং লাইন সহায়তা। একটি ক্যাপস্টান ড্রাম স্টোরেজ উইঞ্চ নয়।

ধাপ ২: কাজের লোড, দড়ির ব্যাস, দড়ির উপাদান, ওয়ার্পিং হেডে প্রত্যাশিত পাকের সংখ্যা এবং দড়িটি শুকনো, ভেজা, সিন্থেটিক বা তারের দড়ি কিনা তা নিশ্চিত করুন।

ধাপ ৩: গতির পরিসীমা, ডিউটি ​​সাইকেল, অপারেটিং ফ্রিকোয়েন্সি, স্টার্ট লোড, ওভারলোড সুরক্ষা এবং আনুপাতিক গতি নিয়ন্ত্রণ প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৪: উল্লম্ব বা অনুভূমিক মাউন্টিং, ডেক ফাউন্ডেশনের আকার, দড়ির দিক, অপারেটরের অবস্থান, নিরাপদ ক্লিয়ারেন্স এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেস নিশ্চিত করুন।

ধাপ ৫: হাইড্রোলিক বিন্যাস নিশ্চিত করুন: মোটর, রিডিউসার, হাইড্রোলিক পাম্প, তেল ট্যাঙ্ক, কুলিং, পাইপিং রুট, ভালভ ব্লক, প্রেসার গেজ, ফিল্টার এবং বৈদ্যুতিক মোটর পাওয়ার সাপ্লাই।

ধাপ ৬: নিয়ন্ত্রণ এবং সুরক্ষা সুযোগ নিশ্চিত করুন: স্থানীয় নিয়ন্ত্রণ, রিমোট কন্ট্রোল, জরুরি স্টপ, ব্রেক বা হোল্ডিং ফাংশন যদি প্রয়োজন হয়, সুরক্ষা কভার এবং ক্লাস সাক্ষী পরিদর্শন।

ধাপ ৭: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন, দড়ির স্পেসিফিকেশন, পাওয়ার সাপ্লাই, ক্লাসিফিকেশন সোসাইটি প্রয়োজনীয়তা, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

গঠন

ওয়ার্পিং হেড | প্রধান শ্যাফট | বিয়ারিং বিন্যাস | গিয়ার রিডিউসার | হাইড্রোলিক মোটর | হাইড্রোলিক পাম্প ইউনিট | বৈদ্যুতিক মোটর | ভালভ ব্লক এবং পাইপিং | স্থানীয় / রিমোট কন্ট্রোল স্টেশন | ডেক বেস ফ্রেম | নির্দিষ্ট করা হলে ঐচ্ছিক ব্রেক বা হোল্ডিং ডিভাইস

হাইড্রোলিক ড্রাইভ, অপারেশন ও ইঞ্জিনিয়ারিং সুবিধা

• ক্যাপস্টান ড্রামে দড়ি সংরক্ষণ না করে অবিচ্ছিন্ন দড়ি টান সরবরাহ করে, যা বারবার লাইন সমন্বয়, স্বল্প-দূরত্বের ওয়ার্পিং এবং সহায়ক মুরিং কাজের জন্য উপযোগী।
• ইলেকট্রিক হাইড্রোলিক ড্রাইভ স্থিতিশীল টর্ক আউটপুট দেয় এবং মসৃণ স্টার্ট, গতি সমন্বয় এবং আনুপাতিক নিয়ন্ত্রণ নির্দিষ্ট করা হলে নিয়ন্ত্রিত দড়ি চলাচলের জন্য কনফিগার করা যেতে পারে।
• ওয়ার্পিং হেড দড়ির ব্যাস, দড়ির উপাদান, যোগাযোগের অবস্থা এবং প্রত্যাশিত পাকের সংখ্যার সাথে একসাথে নির্বাচন করা উচিত যাতে গ্রিপ এবং দড়ির ক্ষয় প্রকল্পের প্রয়োজনীয়তার মধ্যে রাখা যায়।
• উল্লম্ব বা অনুভূমিক মাউন্টিং সরঞ্জামটিকে বিভিন্ন ডেক লেআউট, দড়ির দিক এবং অপারেটরের অবস্থানের সাথে খাপ খাইয়ে নিতে দেয়।
• হাইড্রোলিক পাওয়ার ইউনিট বিন্যাসে তেলের ট্যাঙ্কের ক্ষমতা, কুলিং, ফিল্টারেশন, প্রেসার সেটিং, পাইপিং রুট, লিক সুরক্ষা এবং রক্ষণাবেক্ষণের অ্যাক্সেস বিবেচনা করা উচিত।
• ডেক ফাউন্ডেশন, বেস ফ্রেমের দৃঢ়তা এবং স্থানীয় শক্তিশালীকরণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত কারণ টান শক্তি জাহাজের কাঠামোতে স্থানান্তরিত হয়।
• দীর্ঘমেয়াদী অংশীদার কারখানাগুলির সরবরাহ পণ্য হিসাবে, গ্রাহকের প্রয়োজনীয়তা অনুসারে মডেল নির্বাচন, জিএ অঙ্কন, হাইড্রোলিক স্কিম্যাটিক এবং শংসাপত্রের সুযোগ সহ উদ্ধৃতি প্রস্তুত করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের বিভাগ: ইলেকট্রিক হাইড্রোলিক মুরিং ক্যাপস্টান → দড়ি টানা এবং ওয়ার্পিংয়ের জন্য জাহাজ ডেক মেশিনারি, দড়ি স্টোরেজ উইঞ্চ নয়।
• সরবরাহ মডেল: অংশীদার-কারখানা সরবরাহ → যখন গ্রাহকের নির্ভরযোগ্য ব্যয় নিয়ন্ত্রণ, প্রযুক্তিগত সমন্বয় এবং প্রকল্প ডকুমেন্টেশন প্রয়োজন হয় তখন উপযুক্ত।
• কাজের লোড: ৫-২৫০ কিলোনিউটন → দড়ি হ্যান্ডলিং ফোর্স, জাহাজের আকার এবং ডেক বিন্যাস অনুসারে নির্বাচিত।
• গতি: ৯-১৮ মি/মিনিট → অপারেশন ফ্রিকোয়েন্সি, সুরক্ষা নিয়ন্ত্রণ এবং হাইড্রোলিক পাওয়ার ক্ষমতা অনুসারে নির্বাচিত।
• দড়ির ব্যাস: ১১-৪৬ মিমি → দড়ির উপাদান এবং ওয়ার্পিং হেডের যোগাযোগের অবস্থার সাথে একসাথে নিশ্চিত করা উচিত।
• ওয়ার্পিং হেডের ব্যাস: ২৫০-৭০০ মিমি → অপারেশনের সময় লাইনের গ্রিপ উন্নত করতে দড়ির আকারের সাথে মিল রেখে নির্বাচিত।
• ড্রাইভের প্রকার: ইলেকট্রিক হাইড্রোলিক → বৈদ্যুতিক মোটর হাইড্রোলিক পাম্প চালায়, যা হাইড্রোলিক মোটর এবং রিডিউসারকে শক্তি সরবরাহ করে।
• নিয়ন্ত্রণের প্রকার: লিভার / আনুপাতিক নিয়ন্ত্রণ → যখন মসৃণ গতি নিয়ন্ত্রণ গুরুত্বপূর্ণ হয় তখন আনুপাতিক নিয়ন্ত্রণ সুপারিশ করা হয়।
• মাউন্টিংয়ের প্রকার: উল্লম্ব বা অনুভূমিক ডেক-মাউন্টেড বিন্যাস → দড়ির দিক এবং উপলব্ধ ডেক স্পেস দ্বারা নির্বাচিত।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডারের সুযোগ অনুসারে উপলব্ধ → উদ্ধৃতির আগে ক্লাস পরিদর্শন, প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র এবং পরীক্ষার প্রতিবেদন নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

বৈদ্যুতিক মোটর হাইড্রোলিক পাম্প চালায় → হাইড্রোলিক তেল কন্ট্রোল ভালভের মাধ্যমে হাইড্রোলিক মোটরকে শক্তি সরবরাহ করে → গিয়ার রিডিউসার ওয়ার্পিং হেডে টর্ক প্রেরণ করে → ঘর্ষণজনিত টানার জন্য দড়ি ক্যাপস্টান হেডের চারপাশে জড়ানো হয় → অপারেটর স্থানীয় বা রিমোট নিয়ন্ত্রণের মাধ্যমে দড়ির চলাচল নিয়ন্ত্রণ করে → দড়ি ড্রামে সংরক্ষণ না করে ক্যাপস্টান ছেড়ে যায়

অ্যাপ্লিকেশন

টাগবোট | ছোট জাহাজ | বন্দর পরিচালনা জাহাজ | ওয়ার্কবোট | মুরিং স্টেশন | বড় জাহাজে সহায়ক দড়ি হ্যান্ডলিং | শিপইয়ার্ড লাইন হ্যান্ডলিং | পোর্ট সার্ভিস ভেসেল | প্রকল্পের প্রয়োজনীয়তা সাপেক্ষে অফশোর সাপোর্ট ভেসেল

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি, হাইড্রোলিক সিস্টেম ডকুমেন্টেশন এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের পরীক্ষার শংসাপত্র।

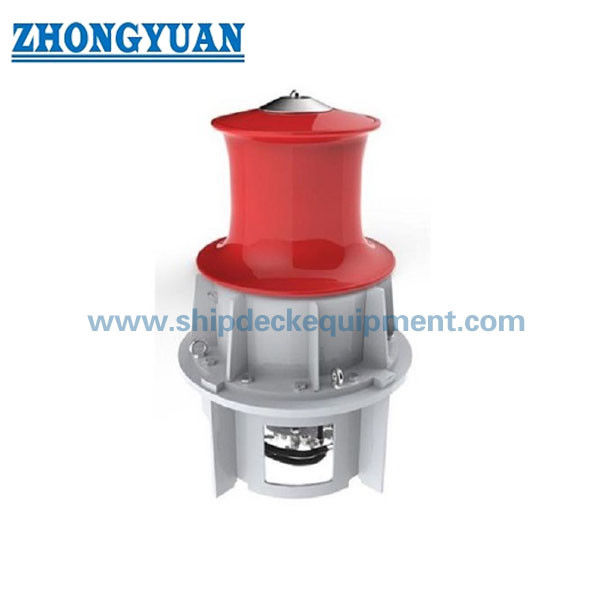

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ক্যাপস্টান এবং উইঞ্চের মধ্যে পার্থক্য কী?

উত্তর ১: একটি ক্যাপস্টান ঘর্ষণের মাধ্যমে অবিচ্ছিন্নভাবে দড়ি টানার জন্য একটি ওয়ার্পিং হেড ব্যবহার করে এবং ড্রামে দড়ি সংরক্ষণ করে না। একটি উইঞ্চে সাধারণত একটি ড্রাম থাকে এবং ড্রামে দড়ি বা তারের দড়ি টানতে, ধরে রাখতে এবং সংরক্ষণ করতে ব্যবহৃত হয়।

প্রশ্ন ২: এই ক্যাপস্টান কি টোয়িংয়ের জন্য ব্যবহার করা যেতে পারে?

উত্তর ২: নির্দিষ্ট করা হলে বন্দর বা ডেক অপারেশনের সময় এটি দড়ি হ্যান্ডলিংয়ে সহায়তা করতে পারে, তবে এটি ডিফল্টভাবে একটি প্রত্যয়িত টোয়িং উইঞ্চ হিসাবে বিবেচিত হওয়া উচিত নয়। যদি টোয়িং-সম্পর্কিত ডিউটি ​​প্রয়োজন হয়, তবে কাজের লোড, দড়ির আকার, ডিউটি ​​সাইকেল, ফাউন্ডেশন, ব্রেক / হোল্ডিং ফাংশন এবং ক্লাস অনুমোদনের প্রয়োজনীয়তা নিশ্চিত করতে হবে।

প্রশ্ন ৩: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?

উত্তর ৩: অনুগ্রহ করে কাজের লোড, গতি, দড়ির ব্যাস এবং উপাদান, ওয়ার্পিং হেডের প্রয়োজনীয়তা, উল্লম্ব বা অনুভূমিক মাউন্টিং, পাওয়ার সাপ্লাই, হাইড্রোলিক পাওয়ার ইউনিট লেআউট, নিয়ন্ত্রণের প্রকার, শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, ডেলিভারি গন্তব্য এবং উপলব্ধ থাকলে ইনস্টলেশন অঙ্কন নিশ্চিত করুন।
