৭০-১০০০ কিলো নট সামুদ্রিক হাইড্রোলিক ট্যাগিং উইঞ্চ জাহাজ ট্যাগিংয়ের জন্য।

৭০-১০০০ কি.নি. মেরিন হাইড্রোলিক টাউইং উইঞ্চ জাহাজের টাউইংয়ের জন্য | সিঙ্গেল বা ডাবল ড্রাম

পণ্যের সংক্ষিপ্ত বিবরণ

৭০-১০০০ কি.নি. মেরিন হাইড্রোলিক টাউইং উইঞ্চ হল একটি প্রজেক্ট-ইঞ্জিনিয়ার্ড ডেক মেশিনারি যা টাগ, ওয়ার্কবোট, স্যালভেজ এবং জাহাজ সহায়তার কাজে টাউইং তার বের করা, পুনরুদ্ধার করা, ধরে রাখা এবং সংরক্ষণ করার জন্য ব্যবহৃত হয়। হাইড্রোলিক ড্রাইভটি একটি সিঙ্গেল বা ডাবল ড্রাম, এক বা দুটি ঐচ্ছিক ওয়ার্পিং হেড, কাস্টমাইজড ড্রাম ক্ষমতা এবং একটি ঐচ্ছিক লেভেল-উইন্ড ডিভাইস সহ সাজানো যেতে পারে। স্থানীয় এবং রিমোট কন্ট্রোল ঐচ্ছিক লাইন-পুল, রোপ-স্পিড এবং পেইড-আউট-লেংথ ইন্ডিকেশনের সাথে একত্রিত করা যেতে পারে।

নির্বাচন অবশ্যই অনুমোদিত টাউইং ডিউটির উপর ভিত্তি করে হতে হবে, কেবল রেটেড পুলের উপর নয়। ক্রেতাকে টাউলিন ডায়ামিটার, নির্মাণ এবং MBL, নির্দিষ্ট ড্রাম স্তরে প্রয়োজনীয় পুল, লাইন স্পিড, ড্রাম ক্ষমতা, ব্রেক এবং রেন্ডারিং প্রয়োজনীয়তা, ডিউটি সাইকেল, হাইড্রোলিক পাওয়ার-ইউনিট ডেটা, লাইন-লিড ব্যবস্থা, ডেক ফাউন্ডেশন এবং ক্লাসিফিকেশন স্কোপ নিশ্চিত করতে হবে। নীচের চারটি কনফিগারেশন রেফারেন্স উদাহরণ এবং ৭০-১০০০ কি.নি. পণ্যের সম্পূর্ণ পরিসীমা সংজ্ঞায়িত করে না। এই টাউইং উইঞ্চটি লিফটিং উইঞ্চ হিসাবে উপস্থাপন করা হয় না।

দ্রুত স্পেসিফিকেশন

• রেটেড পুল রেঞ্জ: ৭০ থেকে ১০০০ কি.নি. → টাউইং ডিউটি, বোল্লার্ড পুল, টাউলিন ডেটা, ড্রাম লেয়ার এবং অনুমোদিত লোড বেসিস দ্বারা নির্বাচন করুন।
• রেটেড লাইন স্পিড: ৫ থেকে ১০ মি/মিনিট; তালিকাভুক্ত উদাহরণগুলিতে ০-১০ মি/মিনিট পরিবর্তনশীল গতি ব্যবহার করা হয়েছে → রেটেড পুলের গতি এবং হ্রাসকৃত লোডে পুনরুদ্ধারের গতি নিশ্চিত করুন।
• ওয়্যার-রোপ রেঞ্জ: ২৮ থেকে ৬৪ মিমি ব্যাস সহ প্রায় ৪০ থেকে ১০০০ মিটার স্টোরেজ → ড্রাম কোর, ফ্ল্যাঞ্জ, গ্রুভিং এবং স্তরের সংখ্যা কাস্টমাইজ করা হয়।
• ড্রাম ব্যবস্থা: সিঙ্গেল বা ডাবল ড্রাম → এক-লাইন বা দুই-লাইন টাউইং ব্যবস্থা, অপারেশনাল রিডান্ডেন্সি এবং ডেক স্পেস অনুসারে নির্বাচন করুন।
• ওয়ার্পিং হেড: এক বা দুটি ইউনিট ঐচ্ছিক → সহায়ক লাইন-হ্যান্ডলিং ক্ষমতা প্রদান করে; আকার এবং ডিউটি আলাদাভাবে নিশ্চিত করতে হবে।
• ড্রাইভ এবং পাওয়ার: ৩০ থেকে ১৮০ কিলোওয়াট স্টেট মোটর-পাওয়ার রেঞ্জ সহ হাইড্রোলিক ড্রাইভ → চূড়ান্ত HPU চাপ, প্রবাহ, মোটর শক্তি, শীতলীকরণ এবং দক্ষতা প্রকল্পের গণনার প্রয়োজন।
• নিয়ন্ত্রণ: স্থানীয় এবং রিমোট স্টেশন উপলব্ধ → নিয়ন্ত্রণের অবস্থান, অপারেটরের দৃশ্যমানতা, জরুরি স্টপ, অ্যালার্ম এবং যোগাযোগ ইন্টারফেস অনুমোদিত নিয়ন্ত্রণ দর্শনে সংজ্ঞায়িত করা উচিত।
• ঐচ্ছিক পর্যবেক্ষণ এবং ওয়াইন্ডিং: লাইন পুল, রোপ স্পিড, পেইড-আউট লেংথ এবং স্বয়ংক্রিয় স্পুলিং → নির্দিষ্ট করা হলে টাউইং নিয়ন্ত্রণ এবং মাল্টি-লেয়ার রোপ ব্যবস্থাপনার জন্য দরকারী।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: জাহাজ এবং ডিউটি নির্ধারণ করুন: হারবার টাউইং, এসকর্ট বা ওশান টাউইং, স্যালভেজ, জাহাজ সহায়তা, প্রত্যাশিত বোল্লার্ড পুল, টাউইং মোড, ডিউটি সাইকেল, পরিবেষ্টিত অবস্থা এবং প্রয়োজনীয় ক্লাসিফিকেশন সোসাইটি।

ধাপ ২: টাউলিন ডেটা সরবরাহ করুন: ওয়্যার-রোপ বা অনুমোদিত বিকল্প, ব্যাস, নির্মাণ, MBL, ইউনিট ভর, প্রয়োজনীয় স্টোরেজ দৈর্ঘ্য, শেষ টার্মিনেশন, ন্যূনতম বেন্ডিং গাইডেন্স এবং ড্রাম স্তরের পছন্দের সংখ্যা।

ধাপ ৩: পারফরম্যান্স মানগুলি আলাদাভাবে নিশ্চিত করুন: রেটেড পুল এবং ড্রাম লেয়ার, রেটেড স্পিড, হ্রাসকৃত লোডে পুনরুদ্ধারের গতি, ব্রেক হোল্ডিং লোড, রেন্ডারিং লোড এবং স্পিড, ফ্রি-স্পুলিং প্রয়োজনীয়তা এবং জাহাজের বা ক্লাসের দ্বারা প্রয়োজনীয় হলে জরুরি রিলিজ ফাংশন।

ধাপ ৪: ব্যবস্থা নির্বাচন করুন: সিঙ্গেল বা ডাবল ড্রাম, এক বা দুটি ওয়ার্পিং হেড, লেভেল-উইন্ড বা স্পুলিং ডিভাইস, ড্রাম গ্রুভিং, ক্লাচ ব্যবস্থা, ব্রেক টাইপ, গার্ড ব্যবস্থা এবং রক্ষণাবেক্ষণ অ্যাক্সেস।

ধাপ ৫: হাইড্রোলিক এবং ইলেকট্রিক্যাল ইন্টারফেস নিশ্চিত করুন: HPU চাপ এবং প্রবাহ, ইলেকট্রিক-মোটর পাওয়ার, ৩৮০ V/৫০ Hz, ৪১৫ V/৫০ Hz বা ৪৪০ V/৬০ Hz তিন-ফেজ সরবরাহ, শীতলীকরণ মাধ্যম, নিয়ন্ত্রণ ভোল্টেজ, IP রেটিং, অ্যালার্ম এবং স্থানীয়/রিমোট স্টেশন লেআউট।

ধাপ ৬: GA অঙ্কন, ডেক ফাউন্ডেশন এবং রিইনফোর্সমেন্ট তথ্য, লাইন-লিড জ্যামিতি, পরিমাণ, উপাদান এবং আবরণ প্রয়োজনীয়তা, সার্টিফিকেট এবং সাক্ষী স্কোপ, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় সরবরাহ করুন।

গঠন

ওয়েল্ডেড স্টিল বেডফ্রেম | সিঙ্গেল বা ডাবল রোপ ড্রাম | হাইড্রোলিক মোটর এবং রিডাকশন ড্রাইভ | প্রজেক্ট-নির্দিষ্ট ব্রেক এবং ক্লাচ ব্যবস্থা | ঐচ্ছিক এক বা দুটি ওয়ার্পিং হেড | ঐচ্ছিক লেভেল-উইন্ড ডিভাইস | স্থানীয় এবং রিমোট কন্ট্রোল স্টেশন | ঐচ্ছিক লাইন-পুল, স্পিড এবং লেংথ মনিটরিং | ডেক ফাউন্ডেশন ইন্টারফেস

টাউইং, হাইড্রোলিক এবং ইঞ্জিনিয়ারিং সুবিধা

• নির্দিষ্ট রোপ ডায়ামিটার, স্টোরেজ দৈর্ঘ্য, কোর ডায়ামিটার, ফ্ল্যাঞ্জ মার্জিন, গ্রুভ ফর্ম এবং স্তরের সংখ্যার চারপাশে ড্রামটি আকার দেওয়া যেতে পারে। এটি উইন্ডিং জ্যামিতি পরীক্ষা না করে রোপ ক্ষমতাকে একটি সাধারণ দৈর্ঘ্যের মান হিসাবে বিবেচনা করা এড়িয়ে যায়।
• প্রভাবশালী ড্রাম ব্যাসার্ধের সাথে রোপে পুল পরিবর্তিত হয়। তাই অনুমোদিত ডেটা শীটে রেটেড পুলের জন্য ব্যবহৃত ড্রাম লেয়ার এবং সংশ্লিষ্ট লাইন স্পিড উল্লেখ করা উচিত।
• হাইড্রোলিক ড্রাইভ নিয়ন্ত্রিত কম-গতির অপারেশন এবং নমনীয় স্থানীয়/রিমোট নিয়ন্ত্রণ সমর্থন করে। চূড়ান্ত হাইড্রোলিক মোটর, গিয়ারবক্স, HPU প্রবাহ, চাপ, তাপ অপচয় এবং শুরুর বৈশিষ্ট্যগুলি একটি সিস্টেম হিসাবে মিলতে হবে।
• সিঙ্গেল এবং ডাবল-ড্রাম ব্যবস্থা উইঞ্চ লেআউটকে জাহাজের টাউইং অনুশীলনের সাথে মানিয়ে নিতে দেয়। ডাবল-ড্রাম সরবরাহ স্বয়ংক্রিয়ভাবে একযোগে পূর্ণ-লোড অপারেশন বোঝায় না; অপারেটিং দর্শন এবং পাওয়ার শেয়ারিং নিশ্চিতকরণের প্রয়োজন।
• একটি ঐচ্ছিক লেভেল-উইন্ড ডিভাইস মাল্টি-লেয়ার স্পুলিং উন্নত করতে পারে যেখানে দীর্ঘ তারের ক্ষমতা এবং সীমাবদ্ধ ফ্লিট কোণ ম্যানুয়াল রোপ বিতরণের জন্য অনুপযুক্ত করে তোলে। লেভেল-উইন্ড ট্র্যাভেল, পিচ, সিঙ্ক্রোনাইজেশন এবং বাইপাস পদ্ধতি নির্বাচিত রোপ এবং ড্রামের সাথে মিলতে হবে।
• ঐচ্ছিক লোড, রোপ-স্পিড এবং পেইড-আউট-লেংথ পরিমাপ দরকারী অপারেটিং তথ্য সরবরাহ করে, তবে সেন্সর রেঞ্জ, নির্ভুলতা, ক্যালিব্রেশন পদ্ধতি, ডিসপ্লে অবস্থান, ডেটা লগিং এবং অ্যালার্ম সেট পয়েন্টগুলি উদ্ধৃতির আগে সংজ্ঞায়িত করা উচিত।
• উইঞ্চ বেডফ্রেম, হোল্ডিং কম্পোনেন্ট, ডেক সিটিং, ওয়েল্ড এবং আন্ডার-ডেক রিইনফোর্সমেন্ট একটি লোড পাথ তৈরি করে। ফাউন্ডেশন প্রতিক্রিয়া এবং অনুমোদিত লাইন-লিড কোণগুলি শিপইয়ার্ড কাঠামোগত অনুমোদনের জন্য সরবরাহ করা উচিত।
• জরুরি রিলিজ, রেন্ডারিং, ওভারলোড সুরক্ষা, ফেইল-সেফ ব্রেকিং, জরুরি স্টপিং এবং ম্যানুয়াল রিকভারি হল নিরাপত্তা-সম্পর্কিত ফাংশন যা জাহাজের ডিউটি বা ক্লাস দ্বারা প্রয়োজনীয় হতে পারে। এগুলি স্ট্যান্ডার্ড হিসাবে ধরা হয় না যদি না প্রকল্পের স্পেসিফিকেশনে নিশ্চিত করা হয়।

কাস্টম অ্যাট্রিবিউটস

• রেটেড পুল: ৭০-১০০০ কি.নি. → একটি প্রকল্প নির্বাচন পরিসীমা হিসাবে ব্যবহার করুন; রেটেড ড্রাম লেয়ার এবং ডিউটি বেসিস উল্লেখ করতে হবে।
• রেটেড স্পিড: ৫-১০ মি/মিনিট, রেফারেন্স মডেলগুলির জন্য ০-১০ মি/মিনিট দেখানো হয়েছে → রেটেড পুলের গতি এবং হ্রাসকৃত-লোডে পুনরুদ্ধারের গতি নিশ্চিত করুন।
• রোপ ক্ষমতা: ২৮-৬৪ মিমি ওয়্যার রোপ এবং প্রায় ৪০-১০০০ মিটার → কাস্টমাইজড ড্রাম মাত্রা এবং উইন্ডিং ব্যবস্থার প্রয়োজন।
• ড্রাম কনফিগারেশন: সিঙ্গেল বা ডাবল ড্রাম → টাউইং-লাইন ব্যবস্থা, রিডান্ডেন্সি, পাওয়ার শেয়ারিং এবং উপলব্ধ ডেক স্পেস অনুসারে নির্বাচিত।
• ওয়ার্পিং হেড: সিঙ্গেল বা ডাবল ঐচ্ছিক → সহায়ক লাইন হ্যান্ডলিংয়ের জন্য উদ্দিষ্ট; রেটেড ডিউটি এবং জ্যামিতি পৃথকভাবে নিশ্চিতকরণের প্রয়োজন।
• নিয়ন্ত্রণ: স্থানীয় এবং রিমোট কন্ট্রোল → স্টেশন ব্যবস্থা, জরুরি স্টপ, ইন্ডিকেটর, অ্যালার্ম এবং ইন্টারলক অনুমোদিত নিয়ন্ত্রণ দর্শন অনুসরণ করে।
• পর্যবেক্ষণ: লাইন পুল / রোপ স্পিড / পেইড-আউট লেংথ ঐচ্ছিক → সেন্সর টাইপ, রেঞ্জ, নির্ভুলতা, ক্যালিব্রেশন এবং ডিসপ্লে ইন্টারফেস প্রকল্প-নির্দিষ্ট।
• পাওয়ার সাপ্লাই: এসি ৩৮০ V ৫০ Hz ৩PH / এসি ৪১৫ V ৫০ Hz ৩PH / এসি ৪৪০ V ৬০ Hz ৩PH → সাধারণত হাইড্রোলিক পাওয়ার ইউনিট এবং কন্ট্রোল সিস্টেমের সাথে যুক্ত; চূড়ান্ত ইন্টারফেস নিশ্চিত করতে হবে।
• উপাদান: মাইল্ড-স্টিল ফ্যাব্রিকেটেড স্ট্রাকচার → সঠিক প্লেট, শ্যাফ্ট, ড্রাম, ফাস্টেনার এবং নিম্ন-তাপমাত্রার উপাদান গ্রেড অনুমোদিত অঙ্কন এবং ক্লাস প্রয়োজনীয়তার সাপেক্ষে।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + তিন-কোট ইপোক্সি সিস্টেম → প্রাইমার, ইন্টারমিডিয়েট কোট, টপকোট, মোট শুষ্ক-ফিল্ম পুরুত্ব, রঙ এবং টাচ-আপ পদ্ধতি নিশ্চিত করতে হবে।

কিভাবে কাজ করে

হাইড্রোলিক পাওয়ার ইউনিট চাপযুক্ত তেল সরবরাহ করে → হাইড্রোলিক মোটর এবং রিডাকশন ড্রাইভ ড্রাম ঘোরায় → টাউলিন নিয়ন্ত্রিত গতিতে বের করা বা পুনরুদ্ধার করা হয় → ব্রেক এবং ক্লাচ ব্যবস্থা নির্দিষ্ট হিসাবে ড্রাম ধরে রাখে, থামায় বা ছেড়ে দেয় → ঐচ্ছিক লেভেল-উইন্ড রোপ বিতরণ করে → ঐচ্ছিক সেন্সর লাইন পুল, গতি এবং পেইড-আউট লেংথ প্রদর্শন করে

অ্যাপ্লিকেশন

হারবার টাগ টাউইং | জাহাজ সহায়তা অপারেশন | স্যালভেজ এবং জরুরি টাউইং | ওয়ার্কবোট এবং ইউটিলিটি ভেসেল | মাল্টিপারপাস সাপোর্ট ভেসেল | ওশান-টাউইং ব্যবস্থা অনুমোদিত ডিজাইনের সাপেক্ষে | নতুন নির্মাণ এবং রেট্রোফিট প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত অঙ্কন, উপাদান ট্রেসেবিলিটি, পরিদর্শন স্কোপ, টেস্টিং প্ল্যান এবং ক্লাস অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট এবং ক্লাসিফিকেশন জড়িত থাকার ব্যবস্থা করা যেতে পারে। প্রয়োজনীয় সোসাইটি এবং সার্টিফিকেটের ধরণ উদ্ধৃতির আগে নিশ্চিত করতে হবে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

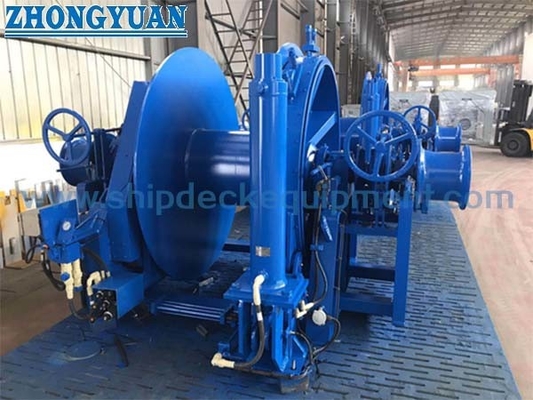

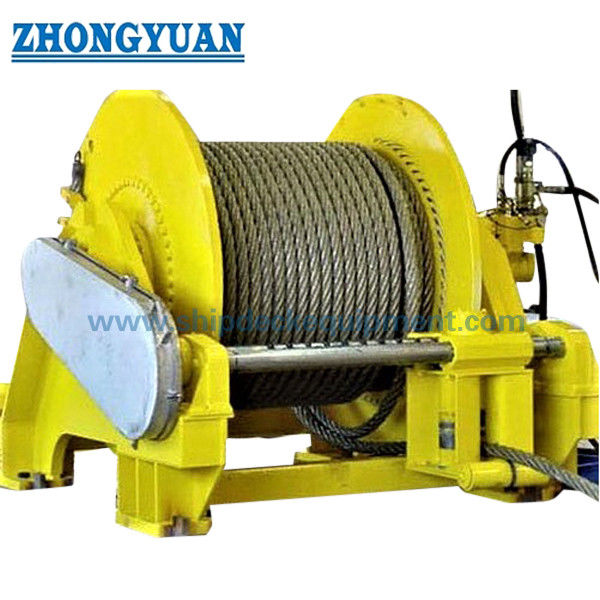

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: রেটেড পুল কি ব্রেক হোল্ডিং লোড বা টাউলিন MBL এর সমান?

উত্তর ১: না। রেটেড পুল হল একটি নির্দিষ্ট ড্রাম লেয়ার এবং গতিতে চালিত টানার শক্তি। ব্রেক হোল্ডিং লোড একটি পৃথক স্ট্যাটিক হোল্ডিং মান, যখন টাউলিন MBL হল রোপের ব্রেকিং-স্ট্রেন্থ মান। এই পদগুলি অদলবদল করা উচিত নয়।

প্রশ্ন ২: ড্রাম এবং হাইড্রোলিক ড্রাইভের আকার নির্ধারণের জন্য কী তথ্য প্রয়োজন?

উত্তর ২: রোপ ডায়ামিটার, নির্মাণ, MBL, স্টোরেজ দৈর্ঘ্য, পছন্দের স্তর, ড্রাম গ্রুভিং, রেটেড পুল লেয়ার, লাইন স্পিড, ডিউটি সাইকেল, ব্রেক এবং রেন্ডারিং প্রয়োজনীয়তা, হাইড্রোলিক সরবরাহ এবং উপলব্ধ ইনস্টলেশন স্পেস সরবরাহ করুন। এই মানগুলি ড্রাম জ্যামিতি, টর্ক, মোটর, গিয়ারবক্স, HPU এবং কুলিং নির্ধারণ করে।

প্রশ্ন ৩: ক্লাস অনুমোদন এবং শিপইয়ার্ড ইনস্টলেশনের জন্য কী নিশ্চিত করা উচিত?

উত্তর ৩: জাহাজের টাউইং ডিউটি, প্রযোজ্য ক্লাস নিয়ম, লোড কেস এবং লাইন-লিড কোণ, ফাউন্ডেশন প্রতিক্রিয়া, ডেক রিইনফোর্সমেন্ট, ব্রেক এবং রিলিজ দর্শন, নিয়ন্ত্রণ এবং অ্যালার্ম ফাংশন, উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং/NDT, FAT বা লোড টেস্ট স্কোপ, মার্কিং এবং চূড়ান্ত ডকুমেন্টেশন নিশ্চিত করুন।
