চ্যাফ চেইন মুরিংয়ের জন্য ওয়েল্ডেড এসপিএম বো চেইন স্টপার | OCIMF সুপারিশ অনুযায়ী ডিজাইন করা
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | হালকা ইস্পাত, C-Mn ইস্পাত, উচ্চ প্রসার্য ইস্পাত, কাস্ট স্টিল | মাউন্ট টাইপ: | ঢালাই মাউন্ট |
|---|---|---|---|
| নামমাত্র চেইন ব্যাস: | 54~56mm, 76~78mm | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | ওসিআইএমএফ মুরিং চেইন স্টপার,সিঙ্গল পয়েন্ট মুরিং চেইন স্টপার,ওয়েলডেড চেইন ক্যাবল স্টপার |
||
পণ্যের বর্ণনা
ওয়েল্ডেড এসপিএম বো চেইন স্টপার ফর চ্যাফ চেইন মুরিং | ওসিআইএমএফ সুপারিশ অনুযায়ী ডিজাইন করা হয়েছে
পণ্যের সংক্ষিপ্ত বিবরণ
ওসিআইএমএফ টাইপ সিঙ্গেল পয়েন্ট মুরিং চেইন স্টপার হল একটি ওয়েল্ডেড মাউন্টিং ডেক ফিটিং যা সিঙ্গেল পয়েন্ট মুরিং হসার ব্যবস্থায় চ্যাফ চেইন ধরে রাখতে এবং সুরক্ষিত করতে ব্যবহৃত হয়। এটি সাধারণত ট্যাঙ্কারের বো এলাকায় বো ফেয়ারলিড, মুরিং হসার, চ্যাফ চেইন, সাপোর্ট বয়, পিক-আপ লাইন এবং সংশ্লিষ্ট এসপিএম মুরিং সরঞ্জামের সাথে সাজানো থাকে।
এই পৃষ্ঠাটি ওয়েল্ডেড মাউন্টিং চেইন স্টপারগুলির জন্য প্রস্তুত করা হয়েছে যা 54-56 মিমি এবং 76-78 মিমি এর নামমাত্র চেইন ব্যাস এবং 100 টন এবং 200 টন সরবরাহকৃত এসডব্লিউএল মান সহ। যেহেতু এসপিএম মুরিং সরঞ্জাম ট্যাঙ্কার মুরিং নিরাপত্তার সাথে ঘনিষ্ঠভাবে সম্পর্কিত, তাই চূড়ান্ত চেইন আকার, চ্যাফ চেইন টাইপ, এসডব্লিউএল সংজ্ঞা, ওয়েল্ডেড ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, পরিদর্শন পরিধি এবং ক্লাস অনুমোদন পদ্ধতি অনুমোদিত জাহাজ বিন্যাস এবং প্রকল্প স্পেসিফিকেশন থেকে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: এসপিএম চেইন স্টপার → সিঙ্গেল পয়েন্ট মুরিং ব্যবস্থায় ওসিআইএমএফ চ্যাফ চেইন ধরে রাখতে ব্যবহৃত হয়।
- মাউন্টিং টাইপ: ওয়েল্ডেড মাউন্টিং → ডেক ফাউন্ডেশন, ওয়েল্ড ডিটেইল এবং স্থানীয় রিইনফোর্সমেন্ট অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- নামমাত্র চেইন ব্যাস: 54-56 মিমি এবং 76-78 মিমি → ট্যাঙ্কার এসপিএম হসার সিস্টেমের জন্য সরবরাহকৃত চ্যাফ চেইন অনুসারে নির্বাচন করুন।
- সরবরাহকৃত এসডব্লিউএল পরিসীমা: 100 টন এবং 200 টন → প্রকল্প-অনুমোদিত লোড বেসিস ব্যবহার করুন এবং গণনা ছাড়া টেস্ট লোড বা ব্রেকিং লোডে রূপান্তর করবেন না।
- প্রধান মাত্রা: এল, বি, এইচ, এইচ১, এবং বি → ডেক স্পেস চেকিং, ফাউন্ডেশন ডিজাইন এবং কোটেশন নিশ্চিতকরণের জন্য মূল মান।
- উপাদান বিকল্প: মাইল্ড স্টিল, সি-এমএন স্টিল, হাই টেনসাইল স্টিল এবং কাস্ট স্টিল → উৎপাদনের আগে সঠিক উপাদান গ্রেড এবং কম্পোনেন্ট নির্মাণ নিশ্চিত করা উচিত।
- ইনস্টলেশন ফোকাস: ওয়েল্ডেড বেস এবং চেইন লোড পাথ → সহায়ক ডেক স্ট্রাকচার, ফাউন্ডেশন প্লেট এবং ওয়েল্ড ভলিউম প্রকল্প-গুরুত্বপূর্ণ।
- পরিদর্শন ফোকাস: উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং গুণমান, মাত্রিক পরিদর্শন, এনডিটি, লোড যাচাইকরণ এবং অর্ডার স্কোপ অনুযায়ী ক্লাস উইটনেসিং।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র চেইন ব্যাস (মিমি) |
এসডব্লিউএল | মাত্রা (মিমি) | ওজন (কেজি) |
||||
| এল | বি | এইচ | এইচ১ | বি | |||
| 54-56 | 100T | 1,336 | 474 | 631 | 481 | 400 | 488 |
| 76-78 | 200T | 1,800 | 640 | 850 | 648 | 540 | 1,421 |
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ ১: ওসিআইএমএফ টাইপ এসপিএম চেইন স্টপার এবং প্রয়োজনীয় নামমাত্র চ্যাফ চেইন ব্যাস নিশ্চিত করুন: 54-56 মিমি বা 76-78 মিমি।
ধাপ ২: এসপিএম হসার বিন্যাস, চ্যাফ চেইন টাইপ, বো ফেয়ারলিড বিন্যাস এবং চেইন স্টপারটি নতুন নির্মাণ, রেট্রোফিট বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।
ধাপ ৩: লোড বেসিস নিশ্চিত করুন: এসডব্লিউএল, ডিজাইন লোড, প্রুফ লোড, ব্রেকিং লোড, সেফটি ফ্যাক্টর এবং যেকোনো প্রকল্প-নির্দিষ্ট গণনা বা ক্লাস অনুমোদন প্রয়োজনীয়তা।
ধাপ ৪: ওয়েল্ডেড মাউন্টিং ডিটেইলস নিশ্চিত করুন: ডেক পজিশন, ফাউন্ডেশন টাইপ, ওয়েল্ড ডিটেইল, বেস রিইনফোর্সমেন্ট, চারপাশের ক্লিয়ারেন্স এবং বো চোক / ফেয়ারলিডের সাথে সম্পর্ক।
ধাপ ৫: উপাদান গ্রেড, কাস্টিং বা ফ্যাব্রিকেশন স্কোপ, সারফেস ট্রিটমেন্ট, কোটিং সিস্টেম, এনডিটি প্রয়োজনীয়তা এবং লো-টেম্পারেচার বা বিশেষ স্টিলের প্রয়োজনীয়তা যদি প্রযোজ্য হয় তা নিশ্চিত করুন।
ধাপ ৬: কোটেশনের আগে সার্টিফিকেট স্কোপ নিশ্চিত করুন: মেকার সার্টিফিকেট, মেটেরিয়াল সার্টিফিকেট, ওয়েল্ডিং রেকর্ড, এনডিটি রিপোর্ট, লোড টেস্ট রেকর্ড, ক্লাস সার্টিফিকেট, বা উইটনেস ইন্সপেকশন।
ধাপ ৭: পরিমাণ, জাহাজের প্রকার, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন অঙ্কন, চ্যাফ চেইন স্পেসিফিকেশন এবং রেফারেন্স ছবি যদি উপলব্ধ থাকে তবে সরবরাহ করুন।
কাঠামো
ওয়েল্ডেড মাউন্টিং বেস | চেইন স্টপার বডি | চ্যাফ চেইন হোল্ডিং এরিয়া | লোড-বেয়ারিং ব্র্যাকেট / চিক প্লেট নিশ্চিত করতে হবে | লকিং বা সিকিউরিং ব্যবস্থা নিশ্চিত করতে হবে | ডেক ফাউন্ডেশন ইন্টারফেস | সারফেস প্রোটেকশন সিস্টেম
মুরিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
- চেইন স্টপার এসপিএম হসার বিন্যাসে চ্যাফ চেইন ধরে রাখে এবং ওয়েল্ডেড ফাউন্ডেশনের মাধ্যমে জাহাজের কাঠামোতে মুরিং লোড স্থানান্তর করতে সাহায্য করে।
- সরবরাহকৃত দুটি চেইন আকারের পরিসীমা 54-56 মিমি এবং 76-78 মিমি চ্যাফ চেইনের সাধারণ প্রকল্প নির্বাচন পয়েন্টগুলি কভার করে, যেখানে 200 টন সংস্করণের জন্য বৃহত্তর মাত্রা এবং ওজন উল্লেখযোগ্যভাবে বৃদ্ধি পায়।
- ডেক ফাউন্ডেশন ডিজাইন অত্যন্ত গুরুত্বপূর্ণ কারণ চেইন লোড স্টপার বডি, ওয়েল্ডেড বেস এবং সহায়ক হুল কাঠামোর মাধ্যমে স্থানান্তরিত হয়। স্থানীয় রিইনফোর্সমেন্ট শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- চ্যাফ চেইন যোগাযোগ এবং হোল্ডিং এরিয়া অনুমোদিত অঙ্কন অনুযায়ী মেশিন করা, ড্রেস করা বা ফিনিশ করা উচিত যাতে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস পায় এবং সঠিক চেইন সিটিং নিশ্চিত হয়।
- ওয়েল্ডিং প্রস্তুতি, ওয়েল্ড ভলিউম, ফিট-আপ নিয়ন্ত্রণ এবং এনডিটি স্কোপ উৎপাদনের আগে সম্মত হওয়া উচিত কারণ পণ্যটি উচ্চ-লোড এসপিএম সার্ভিসে ব্যবহৃত একটি ওয়েল্ডেড মাউন্টিং ফিটিং।
- উপাদান ট্রেসেবিলিটি এবং পরিদর্শন রেকর্ড প্রকল্প প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে, বিশেষ করে যখন হাই টেনসাইল স্টিল, কাস্ট স্টিল, লো-টেম্পারেচার স্টিল বা ক্লাস উইটনেসিং নির্দিষ্ট করা হয়।
- ওসিআইএমএফ শব্দাবলী সাবধানে ব্যবহার করা উচিত। সরঞ্জামগুলি ওসিআইএমএফ-টাইপ এসপিএম বিন্যাসের জন্য সরবরাহ করা যেতে পারে, তবে চূড়ান্ত গ্রহণযোগ্যতা অনুমোদিত প্রকল্প স্পেসিফিকেশন, জাহাজের বিন্যাস এবং প্রযোজ্য ক্লাস পদ্ধতির উপর নির্ভর করে।
কাস্টম অ্যাট্রিবিউটস
- পণ্যের প্রকার: এসপিএম চেইন স্টপার → সিঙ্গেল পয়েন্ট মুরিং ব্যবস্থায় চ্যাফ চেইন ধরে রাখার জন্য ওয়েল্ডেড ডেক ফিটিং।
- অ্যাপ্লিকেশন সিস্টেম: ওসিআইএমএফ-টাইপ এসপিএম হসার বিন্যাস → সম্পূর্ণ হসার এবং চ্যাফ চেইন স্পেসিফিকেশন সহ চূড়ান্ত সামঞ্জস্যতা নিশ্চিত করা উচিত।
- নামমাত্র চেইন ব্যাস: 54-56 মিমি / 76-78 মিমি → এক্সপোর্ট ট্যাঙ্কার সাইডে ব্যবহৃত চ্যাফ চেইন অনুসারে নির্বাচন করুন।
- এসডব্লিউএল: 100 টন / 200 টন সরবরাহকৃত হিসাবে → সঠিক সংজ্ঞা, লোড টেস্ট, সেফটি ফ্যাক্টর এবং ক্লাস অনুমোদন বেসিস নিশ্চিত করা উচিত।
- মাউন্টিং টাইপ: ওয়েল্ডেড মাউন্টিং → ফাউন্ডেশন প্লেট, ওয়েল্ড ডিটেইল এবং ডেক রিইনফোর্সমেন্ট অঙ্কন দ্বারা নিশ্চিত করতে হবে।
- উপাদান: মাইল্ড স্টিল / সি-এমএন স্টিল / হাই টেনসাইল স্টিল / কাস্ট স্টিল → সঠিক গ্রেড এবং মেটেরিয়াল সার্টিফিকেট স্কোপ কোটেশনের আগে সম্মত হওয়া উচিত।
- ফাউন্ডেশন অপশন: ঐচ্ছিক বেস ফাউন্ডেশন টাইপ → শুধুমাত্র প্রকল্প অঙ্কন নিশ্চিতকরণের পরে ব্যবহার করুন।
- সারফেস ট্রিটমেন্ট: ব্লাস্টিং এবং মেরিন কোটিং সিস্টেম নিশ্চিত করতে হবে → চূড়ান্ত প্রাইমার, ডিএফটি, টপকোট এবং মেরামতের পদ্ধতি প্রকল্প স্পেসিফিকেশন অনুসরণ করবে।
- সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট, মেটেরিয়াল সার্টিফিকেট, এনডিটি রিপোর্ট এবং উইটনেস ইন্সপেকশন কোটেশনের আগে নিশ্চিত করা উচিত।
এটি কিভাবে কাজ করে
এসপিএম হসার ট্যাঙ্কারের সাইডের চ্যাফ চেইনের সাথে সংযুক্ত হয় → চ্যাফ চেইন চেইন স্টপারে বসে এবং সুরক্ষিত হয় → মুরিং লোড চেইন থেকে স্টপার বডিতে স্থানান্তরিত হয় → লোড ওয়েল্ডেড মাউন্টিং বেসের মাধ্যমে রিইনফোর্সড ডেক ফাউন্ডেশনে প্রবেশ করে → প্রকল্প প্রয়োজনীয়তা অনুযায়ী পরিদর্শন এবং কোটিং সম্পন্ন হয়
অ্যাপ্লিকেশন
এসপিএম ট্যাঙ্কার বো বিন্যাস | অফশোর লোডিং এবং অফলোডিং টার্মিনাল | ক্যালম / সিঙ্গেল বয় মুরিং সিস্টেম | এক্সপোর্ট ট্যাঙ্কার মুরিং সরঞ্জাম | চ্যাফ চেইন হোল্ডিং বিন্যাস | নতুন নির্মাণ, রেট্রোফিট এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্প প্রয়োজনীয়তা, পরিদর্শন স্কোপ, উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং পরিদর্শন এবং ক্লাসিফিকেশন সোসাইটি অনুমোদন পদ্ধতি অনুযায়ী সার্টিফিকেট ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
৬. কাস্টমাইজ করা যেতে পারে

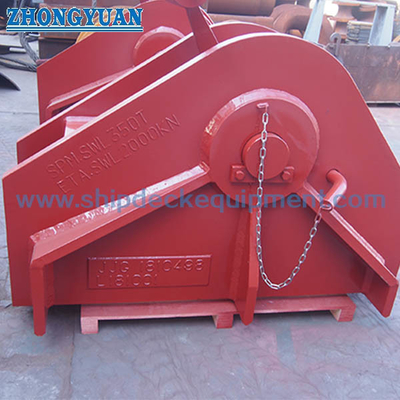

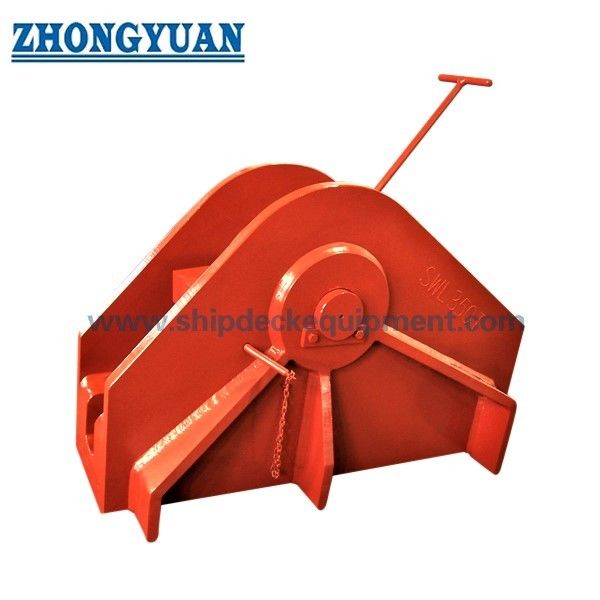

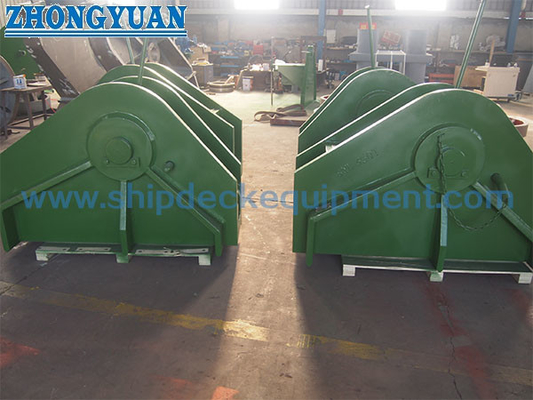

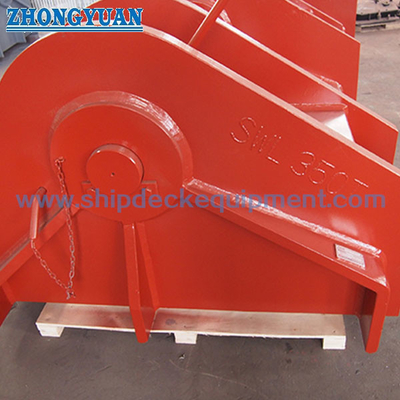

অঙ্কন এবং ছবি
