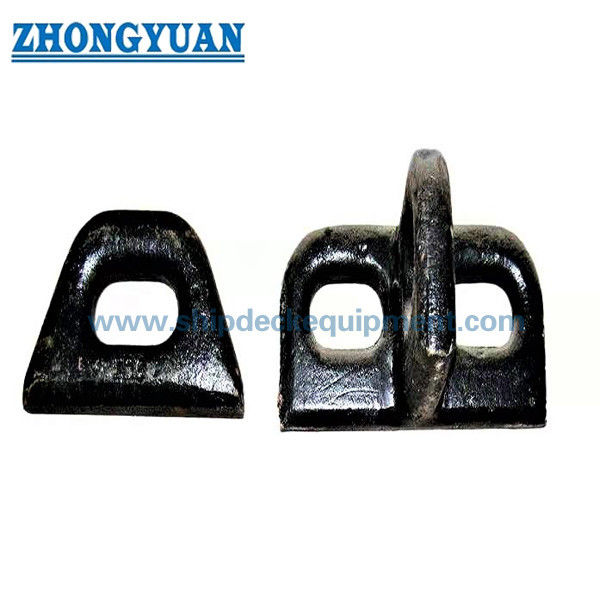

ISO 8146 ফোর্জিং উপাদান ওভাল আইপ্লেট লিফটিং আই প্লেট শিপ মুরিং সরঞ্জাম

জাহাজের ডেক ফিক্সিংয়ের জন্য ডিম্বাকৃতির চোখের প্লেট।

পণ্যের সংক্ষিপ্ত বিবরণ

আইএসও ৮১৪৬ স্ফটিক চোখের প্লেট হল একটি ঝালাই করা জাহাজের চোখের প্লেট যা দড়ি টার্মিনাল, শৃঙ্খল, পলি ব্লক, ল্যাম্পিং ব্যবস্থা এবং অন্যান্য অনুমোদিত জাহাজের কাঠামোর সংযোগের জন্য ব্যবহৃত হয়।এটি সাধারণত জাহাজের ডেক বা কাঠামোগত ভিত্তিতে ইনস্টল করা হয় যেখানে লোড দিক, ওয়েল্ডের আকার, বেস রিইনফোর্সমেন্ট, এবং পরিদর্শন পরিসীমাটি পাত্রে অঙ্কনের সাথে একসাথে পরীক্ষা করা দরকার।

এই পৃষ্ঠাটি গ্রাহক দ্বারা সরবরাহিত আইএসও 8146 তথ্য অনুযায়ী সরবরাহ করা একটি জালিয়াতি / ইস্পাত ওভাল চোখের জন্য প্রস্তুত করা হয়েছে। সরবরাহিত তথ্য 0 থেকে নামমাত্র আকারের সাথে টাইপ এ এবং টাইপ বি তালিকাভুক্ত করে।4 থেকে 50 এবং 4 kN থেকে 500 kN পর্যন্ত অনুমোদিত লোড. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; আইএসও সংস্করণের সঠিক বছরটি চূড়ান্ত প্রকাশের আগে নিশ্চিত করা উচিত।

দ্রুত বিবরণী

• পণ্যের ধরনঃ ওভাল আইপ্লেট / ডেক আইপ্লেট → অনুমোদিত জাহাজের কাঠামোর ফিক্সিং পয়েন্ট যেমন দড়ি টার্মিনাল, চেইনস এবং পলি ব্লকগুলির জন্য ব্যবহৃত হয়।
• স্ট্যান্ডার্ড রেফারেন্সঃ আইএসও ৮১৪৬ → সরবরাহিত তথ্য আইএসও ৮১৪৬-১৯৯০; অনলাইন আইএসও তথ্য আইএসও ৮১৪৬ দেখায়ঃ1985, তাই প্রকল্পের স্ট্যান্ডার্ড সংস্করণটি নিশ্চিত করা উচিত।
• টাইপ পরিসীমাঃ টাইপ A এবং টাইপ B → টাইপ নির্বাচন জাহাজের অঙ্কন, মাউন্ট ফর্ম, এবং লোড দিক অনুসরণ করা উচিত।
• নামমাত্র আকারের পরিসীমাঃ 0.4 থেকে 50 → 4 kN থেকে 500 kN পর্যন্ত অনুমোদিত লোড শ্রেণীর সাথে সম্পর্কিত নামকরণ পরিসীমা।
• অনুমোদিত লোডঃ ৪ থেকে ৫০০ কিলোনেট → এই শব্দটি সাবধানতার সাথে ব্যবহার করুন এবং প্রকল্প অনুমোদন ছাড়া এটিকে SWL, MBL, ব্রেকিং লোড, বা পরীক্ষার লোড হিসাবে পুনরায় লিখবেন না।
• সরবরাহিত মাউন্টিং ডেটাঃ টাইপ এ ওয়েল্ডিং s / g ন্যূনতম মান → ওয়েল্ডিং বিবরণ এবং পার্শ্ববর্তী ডেক রিইনফোর্সমেন্ট জাহাজঘর বা ডিজাইন অফিস দ্বারা নিশ্চিত করা আবশ্যক।
• উপাদান বিকল্পঃ হালকা ইস্পাত, সি-এমএন ইস্পাত forging, স্টেইনলেস স্টীল, বা প্রকল্প নির্দিষ্ট উপাদান → চূড়ান্ত গ্রেড এবং শংসাপত্রের সুযোগ উদ্ধৃতি আগে নিশ্চিত করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ, galvanizing, বা স্টেইনলেস স্টীল সমাপ্তি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ আইএসও ৮১৪৬ ওভাল আইপ্লেট টাইপ নিশ্চিত করুনঃ ভেষজ অঙ্কন এবং মাউন্ট বিন্যাস অনুযায়ী টাইপ এ বা টাইপ বি।

ধাপ ২ঃ 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 থেকে নামমাত্র আকার এবং অনুমোদিত লোড ক্লাস নিশ্চিত করুন।

পদক্ষেপ 3: লোডের দিক, সংযোগ অংশ এবং অ্যাপ্লিকেশন নিশ্চিত করুনঃ দড়ি টার্মিনাল, শৃঙ্খল, পলি ব্লক, ল্যাম্পিং পয়েন্ট, ডেক ফিক্সিং পয়েন্ট, বা অনুমোদিত পণ্য হ্যান্ডলিং / লোক চোখের ব্যবহার।

ধাপ ৪ঃ ডেক বা কাঠামোগত ভিত্তি, ওয়েড দৈর্ঘ্য, ওয়েড আকার, স্থানীয় শক্তিশালীকরণ এবং আইটেমটি নতুন বিল্ডিং বা প্রতিস্থাপনের জন্য ব্যবহৃত হয় কিনা তা নিশ্চিত করুন।

ধাপ ৫ঃ উপাদান গ্রেড, কাঠামোর প্রয়োজনীয়তা, পৃষ্ঠ চিকিত্সা, লেপ সিস্টেম, পরিমাণ, শংসাপত্রের সুযোগ এবং শ্রেণীর সাক্ষী পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬ঃ ইনস্টলেশন ডায়াগ্রাম, লোড গণনা বা অনুমোদনের নোট, যদি পাওয়া যায়, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং রেফারেন্স ফটো প্রদান করুন।

কাঠামো

Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment

ছাঁচনির্মাণ, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ডিম্বাকৃতির চোখের আকৃতি শৃঙ্খলা, দড়ি টার্মিনাল এবং পলি ব্লকগুলির জন্য একটি সংজ্ঞায়িত সংযোগ পয়েন্ট সরবরাহ করে যেখানে জাহাজের অঙ্কন আইএসও 8146 মাত্রা নির্দিষ্ট করে।
• অনুমোদিত লোড, উপাদান শংসাপত্রের প্রয়োজনীয়তা, জারা পরিবেশ এবং শ্রেণীর পরিদর্শন সুযোগ অনুযায়ী ছাঁটাই বা ইস্পাত উপাদান বিকল্পগুলি নির্বাচন করা উচিত।
• চোখের খোলার এবং যোগাযোগের ব্যাসার্ধটি পরা এবং পরিদর্শন করা উচিত যাতে ধারালো স্থানীয় যোগাযোগ হ্রাস পায় যা শিকল, পিন, দড়ি শেষ বা সংযুক্ত ফিটিং ক্ষতিগ্রস্থ করতে পারে।
• টাইপ এ ওয়েল্ডিং মাত্রা s এবং g সরবরাহিত টেবিলে তালিকাভুক্ত করা হয়েছে, তবে প্রকৃত ওয়েল্ডিং বিবরণ এবং স্থানীয় ডেক রিইনফোর্সমেন্ট জাহাজঘর বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
• লোডের দিকটি চোখের ব্যবহারের জন্য সমালোচনামূলক। পণ্যটি অনুমোদিত টান দিক, কোণ পরিসীমা, ডেক সমর্থন, বা পরিদর্শন সুযোগের বাইরে ব্যবহার করা উচিত নয়।
• কাঠামো তৈরি, মেশিনিং, গ্রিলিং এবং পৃষ্ঠ প্রস্তুতির পরে সমাপ্ত পৃষ্ঠগুলি দৃশ্যমান ফাটল এবং ফোলিংয়ের জন্য পরীক্ষা করা উচিত।
• ভুল প্রকৌশল ব্যাখ্যা এড়ানোর জন্য অনুমোদিত লোড SWL, MBL, ব্রেকিং লোড, প্রুফ লোড এবং পরীক্ষার লোড থেকে পৃথক রাখা হয়।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ৮১৪৬ → যখন জাহাজঘর, মালিক বা অঙ্কন আইএসও স্ফটিক চোখের আকার নির্দিষ্ট করে তখন ব্যবহার করুন।
• টাইপঃ টাইপ A / টাইপ B → মাউন্ট ফর্ম এবং ভাসন অঙ্কন অনুযায়ী নির্বাচন করুন; টাইপ A ওয়েল্ডিং মান বর্তমান টেবিলে সরবরাহ করা হয়।
• নামমাত্র আকারঃ 0.4 থেকে 50 → অনুমোদিত লোড ক্লাস এবং ইনস্টলেশন স্পেস দ্বারা নির্বাচিত।
• অনুমোদিত লোডঃ 4 থেকে 500 কেএন → সরবরাহিত তথ্য থেকে লোড শ্রেণি; স্বয়ংক্রিয়ভাবে SWL, MBL, প্রুফ লোড, বা ব্রেকিং লোড নয়।
• উপাদানঃ হালকা ইস্পাত / সি-এমএন ইস্পাত কাঠামো / স্টেইনলেস স্টিল → চূড়ান্ত উপাদান গ্রেড এবং শংসাপত্রের প্রয়োজনীয়তা উদ্ধৃতির আগে নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার → চূড়ান্ত লেপ জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• পরিদর্শন ফোকাসঃ চোখ খোলার, জালিয়াতি শরীর, ওয়েল্ডিং প্রস্তুতি, দৃশ্যমান ফাটল / flaking, এবং মাত্রা নিয়ন্ত্রণ → শিপইয়ার্ড গ্রহণের জন্য গুরুত্বপূর্ণ।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী পাওয়া যায় → ক্লাস পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Weldsপ্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপাদান ট্রেসেবিলিটি, লেপ এবং পরিদর্শন পরীক্ষা করা হয়

অ্যাপ্লিকেশন

Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই আইএসও 8146 ডিগ্রি ওভাল চোখের প্লেটটি একটি উত্তোলন চোখের প্লেট হিসাবে ব্যবহার করা যেতে পারে?

A1: অনুমোদন ছাড়া এটিকে সাধারণ উত্তোলন চোখের প্লেট হিসাবে বিবেচনা করা উচিত নয়।আইএসও অনলাইন তথ্য বলছে যে ডিম্বাকৃতির চোখের পাতা জাহাজের ডেক মাউন্ট করার জন্য এবং জাহাজের পণ্য হ্যান্ডলিং উদ্দেশ্যে পণ্য হ্যান্ডলিং উদ্দেশ্যে জাহাজের পণ্য হ্যান্ডলিং বুমগুলিতে লোকের চোখের পাতা হিসাবে ডিজাইন করা হয়েছে. প্রকৃত উত্তোলন বা পণ্য হ্যান্ডলিং ব্যবহার জাহাজের নকশা, লোড দিক, ঢালাই বিবরণ, ডেক শক্তিশালীকরণ, এবং শ্রেণী অনুমোদন প্রয়োজনীয়তা অনুসরণ করা আবশ্যক।

প্রশ্ন 2: অনুমোদিত লোড কি SWL, MBL, ব্রেকিং লোড, বা পরীক্ষার লোডের সাথে একই?

A2: না. সরবরাহিত টেবিল অনুমোদিত লোড ব্যবহার করে. এটি SWL, MBL, ব্রেকিং লোড, প্রমাণ লোড হিসাবে পুনরায় লেখা উচিত নয়,অথবা পরীক্ষার লোড, যদি না প্রকল্পের অঙ্কন বা অনুমোদন নথিতে লোড সম্পর্ক স্পষ্টভাবে সংজ্ঞায়িত করা হয়.

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: ISO সংস্করণ, টাইপ A বা টাইপ B, নামমাত্র আকার, অনুমোদিত লোড, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, লোড দিক নিশ্চিত করুন,ডেলিভারি, এবং প্রয়োজনীয় ডেলিভারি সময়.
