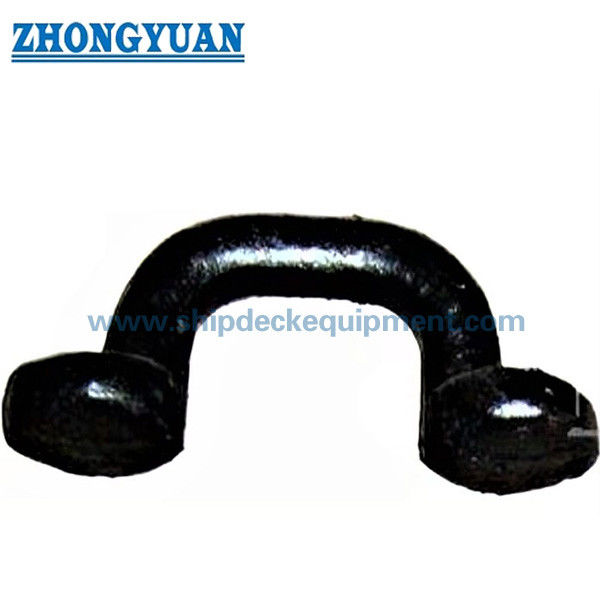

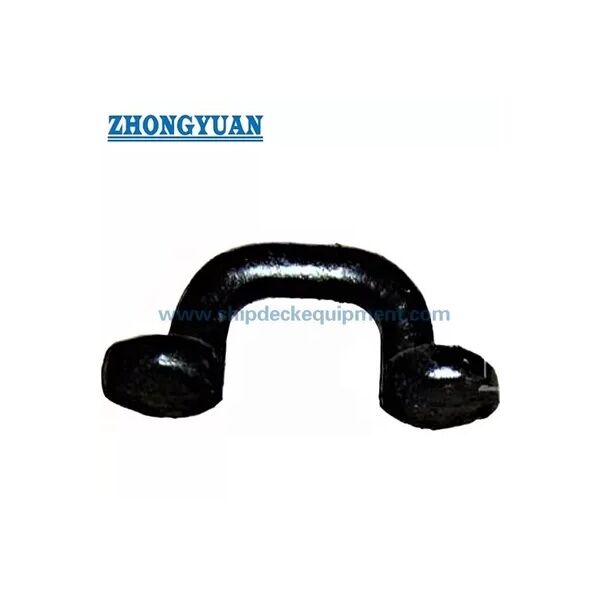

JIS F3410 Type E Forging Steel Oval Eye Plate O Ring Ship Mooring Equipment

JIS F3410 টাইপ E ভাঁজ ডিম্বাকৃতির চোখের প্লেট

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F3410 টাইপ E কাঠামোগত ওভাল চোখের প্লেটটি একটি ঝালাইযুক্ত সংযুক্তি ফিটিং যা রোপ টার্মিনাল, শৃঙ্খলা, পলি বা অনুরূপ সংযোগ হার্ডওয়্যারকে ফিক্সিং করার জন্য জাহাজের কাঠামোর উপর ব্যবহৃত হয়।এটি সাধারণত নির্বাচিত হয় যেখানে পাত্রে অঙ্কন একটি সংজ্ঞায়িত অনুমোদিত লোড সঙ্গে একটি কম্প্যাক্ট ডিম্বাকৃতির চোখের প্লেট প্রয়োজন, নিয়ন্ত্রিত চোখের খোলার, ঢালাই পা, এবং মসৃণ সমাপ্ত পৃষ্ঠ।

এই ছোট আকারের পরিসীমা নামমাত্র নং 0 কভার করে।5, ১, এবং ২, ৪.৯ থেকে ১৯.৬ কিলোনেট পর্যন্ত অনুমোদিত লোডের সাথে। চোখের প্লেটটি কেবলমাত্র একটি উপযুক্ত জাহাজের কাঠামোর উপর ইনস্টল করা উচিত যাচাইকৃত ওয়েডের বিশদ সহ, আশেপাশের শক্তিশালীকরণ,এবং অনুমোদিত লোড দিকএটিকে সাধারণ উত্তোলন লগ হিসাবে বা প্রকল্প-অনুমোদিত উত্তোলন প্যাড চোখের প্রতিস্থাপন হিসাবে বিবেচনা করা উচিত নয়, যদি না নকশা অঙ্কন, শ্রেণির অনুমোদন এবং পরিদর্শন সুযোগ এই ব্যবহার নিশ্চিত করে।

দ্রুত বিবরণী

• পণ্যের ধরনঃ কাঠের আভ্যন্তরীণ চোখের প্লেট / ও-রিং সংযুক্তি → জাহাজের কাঠামোর দড়ি টার্মিনাল, চেইন, পলি এবং মোরিং সম্পর্কিত ফিটিংগুলির জন্য ঝালাই সংযোগ পয়েন্ট।
• স্ট্যান্ডার্ড এবং সরবরাহকৃত প্রকারঃ JIS F3410-1999 টাইপ E → স্ট্যান্ডার্ড ভিত্তিক চোখের প্লেট নির্বাচন করার জন্য ব্যবহৃত হয়; চূড়ান্ত প্রকারের নামকরণটি উত্পাদনের আগে প্রকল্পের অঙ্কনের সাথে পরীক্ষা করা উচিত।
• নামমাত্র নং পরিসীমাঃ 0.5 / 1 / 2 → কমপ্যাক্ট কম লোড পরিসীমা ছোট সংযুক্তি অবস্থানের জন্য যেখানে স্থান এবং ওয়েড আকার সীমিত।
• অনুমোদিত লোড পরিসীমাঃ ৪.৯ থেকে ১৯.৬ কিলোনেট → চোখের প্লেটের জন্য নির্বাচন মান; এটিকে দড়ি ভাঙ্গার লোড, পরীক্ষার লোড বা প্রকল্প উত্তোলনের SWL এর সাথে মিশ্রিত করবেন না।
• প্রধান মাত্রাঃ d, L, H, R, D, T, এবং ওয়েল্ডিং পা f → ওয়েব পেজ অঙ্কন, ওয়েল্ডিং পরিকল্পনা, এবং উদ্ধৃতি নিশ্চিতকরণের জন্য মূল তথ্য।
• উপাদান বিকল্পঃ হালকা ইস্পাত, সি-এমএন ইস্পাত কাঠামো, বা স্টেইনলেস স্টীল → চূড়ান্ত উপাদান গ্রেড এবং ওয়েল্ডেবিলিটি প্রয়োজনীয়তা ধারক স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
• পৃষ্ঠের অবস্থাঃ সমাপ্ত চোখের প্লেটের পৃষ্ঠটি দৃশ্যমান ফাটল এবং ফালা থেকে মুক্ত হতে হবে → পরিদর্শন গ্রহণযোগ্যতা এবং নিরাপদ সংযোগ পৃষ্ঠের মানের জন্য গুরুত্বপূর্ণ।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ সিস্টেম বা স্টেইনলেস স্টীল সমাপ্তি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ জাহাজের অঙ্কন, প্রয়োজনীয় অনুমোদিত লোড এবং সংযোগ হার্ডওয়্যার অনুযায়ী JIS F3410 টাইপ E এবং নামমাত্র নং ০.৫/১/২ নিশ্চিত করুন।

ধাপ ২ঃ প্রকৃত ব্যবহার নিশ্চিত করুনঃ দড়ি টার্মিনাল ফিক্সিং, চেইন সংযোগ, পলি সংযোগ, মোরিং সম্পর্কিত সংযুক্তি, বা অন্য জাহাজের কাঠামোর সংযোগ পয়েন্ট।

ধাপ ৩ঃ ইনস্টলেশনের অবস্থান, আশেপাশের কাঠামো, শক্তিশালীকরণ, ওয়েল্ড লেগ f, লোডের দিক, এবং চোখের প্লেটটি ডেক, বোল্ডেড বা অন্য অনুমোদিত কাঠামোর উপর ইনস্টল করা আছে কিনা তা নিশ্চিত করুন।

ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত, সি-এমএন ইস্পাত কাঠামো, স্টেইনলেস ইস্পাত, অথবা মালিক, জাহাজ নির্মাণকারী বা শ্রেণী সমাজের দ্বারা প্রয়োজনীয় সঠিক উপাদান গ্রেড।

ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে পৃষ্ঠ চিকিত্সা, লেপ সিস্টেম, পরিদর্শন সুযোগ, উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র এবং শ্রেণীর শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশনের অঙ্কন, ম্যাপিং শেকল/রোড টার্মিনালের তথ্য এবং রেফারেন্সের ছবি যদি পাওয়া যায়।

কাঠামো

কাঠের অণু আকৃতির চোখের দেহ। মসৃণ চোখের খোল। ঝালাই করা সংযুক্তি বেস। ঝালাই করা পা। ঘূর্ণিত রূপান্তর অঞ্চল। সমাপ্ত সংযোগ পৃষ্ঠ। দোকান প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা।

ছাঁচনির্মাণ, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ছাঁটাই করা ইস্পাত কাঠামো নিয়ন্ত্রণযোগ্য বেধ, ঘূর্ণায়মান রূপান্তর এবং একটি loose plate cut-out এর চেয়ে ছোট ঝালাইযুক্ত সংযুক্তি পয়েন্টগুলির জন্য আরও ভাল উপযুক্ততার সাথে একটি কমপ্যাক্ট সংযোগের আকৃতি সমর্থন করে।
• ডিম্বাকৃতির চোখের খোলার মাধ্যমে শৃঙ্খলা, দড়ি টার্মিনাল বা পলি ফিটিংগুলির জন্য একটি সংজ্ঞায়িত সংযোগ অঞ্চল সরবরাহ করা হয়, যা জাহাজঘরকে সংযোগ হার্ডওয়্যারটি প্রত্যাশিত লোডের দিকের সাথে সারিবদ্ধ রাখতে সহায়তা করে।
• নির্দিষ্ট ঢালাই পা f ইনস্টলেশন আলোচনার জন্য একটি স্পষ্ট রেফারেন্স প্রদান করে কিন্তু চূড়ান্ত ঢালাই বিস্তারিত, ঢালাই দৈর্ঘ্য,এবং আশেপাশের শক্তিশালীকরণ এখনও জাহাজঘর বা নকশা অফিস দ্বারা চেক করা উচিত.
• চোখ এবং বেস এলাকার চারপাশে মসৃণ রূপান্তরগুলি স্থানীয় ধারালো প্রান্তগুলি হ্রাস করতে সহায়তা করে এবং পরিষেবা চলাকালীন আরও নির্ভরযোগ্য সংযোগ হার্ডওয়্যার আসন সমর্থন করে।
• সরবরাহকৃত পৃষ্ঠের প্রয়োজনীয়তা যে সমাপ্ত পৃষ্ঠগুলি দৃশ্যমান ফাটল এবং ফোলিং থেকে মুক্ত তা পরিদর্শন, লেপ আঠালো এবং দীর্ঘমেয়াদী জাহাজের সেবা জন্য গুরুত্বপূর্ণ।
• অনুমোদিত লোডটি চোখের প্লেটের জন্য একটি নির্বাচন মান হিসাবে উল্লেখ করা হয়েছে, কেবল এমবিএল, পরীক্ষার লোড, বা সীমাহীন উত্তোলন এসডব্লিউএল হিসাবে নয়। প্রকল্প অনুমোদনের প্রকৃত অনুমোদিত ব্যবহার নির্ধারণ করা উচিত।
• তিন-আকারের পরিসীমা ছোট জাহাজ, ওয়ার্কবোট, পরিষেবা জাহাজ এবং কমপ্যাক্ট জাহাজের বোর্ড সংযুক্তি অবস্থানের জন্য দরকারী যেখানে একটি ছোট ঝালাই চোখের প্লেট প্রয়োজন।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ JIS F3410-1999 → যখন প্রকল্পের স্পেসিফিকেশনে JIS জাহাজের ডিম্বাকৃতির চোখের প্লেট প্রয়োজন হয় তখন ব্যবহৃত হয়।
• টাইপঃ টাইপ E যেমন সরবরাহ করা হয় → উত্পাদন মুক্তির আগে অফিসিয়াল স্ট্যান্ডার্ড অঙ্কন এবং প্রকল্প অঙ্কন বিরুদ্ধে নিশ্চিত করুন।
• নামমাত্র নংঃ 0.5 / 1 / 2 → অনুমোদিত লোড, সংযোগ হার্ডওয়্যার এবং ইনস্টলেশন স্পেস অনুযায়ী নির্বাচন করুন।
• অনুমোদিত লোডঃ 4.9 / 9.8 / 19.6 kN → চোখের প্লেটের জন্য নির্বাচন ভিত্তি, একটি দড়ি বিরতি লোড বা স্বয়ংক্রিয় উত্তোলন SWL নয়।
• উপাদানঃ হালকা ইস্পাত / সি-এমএন ইস্পাত কাঠামো / স্টেইনলেস স্টিল → সঠিক গ্রেড, ট্রেসেবিলিটি এবং ওয়েল্ডেবিলিটি প্রয়োজনীয়তা নিশ্চিত করা হবে।
• ইনস্টলেশনঃ জাহাজের কাঠামোর সাথে ঝালাই করা → ডেক বা বোল্ডিডের শক্তিশালীকরণ, ঝালাই পদ্ধতি এবং লোডের দিকটি শিপইয়ার্ড দ্বারা পর্যালোচনা করা উচিত।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার → চূড়ান্ত লেপ সিস্টেম জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস পরিদর্শন এবং শংসাপত্রের সুযোগটি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

অ্যাপ্লিকেশন

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই চোখের প্লেটের জন্য অনুমোদিত লোডের অর্থ কী?

A1: অনুমোদিত লোড হ'ল প্রত্যাশিত মান এবং প্রকল্পের অবস্থার অধীনে চোখের প্লেটের জন্য নির্বাচন মান। এটি দড়ি ভাঙ্গার বোঝা, পরীক্ষার বোঝা,অথবা একটি সীমাহীন উত্তোলন SWLচূড়ান্ত অ্যাপ্লিকেশনটি লোডের দিক, ওয়েল্ডের বিশদ, কাঠামোর শক্তিশালীকরণ এবং শ্রেণীর প্রয়োজনীয়তার সাথে একসাথে পরীক্ষা করা উচিত।

প্রশ্ন ২ঃ এই জালাকার ডিম্বাকৃতির চোখের প্লেটটি কি লিফটিং প্যাড চোখ হিসেবে ব্যবহার করা যায়?

A2: ডিফল্টরূপে নয়। এই পৃষ্ঠায় দড়ি টার্মিনাল, শৃঙ্খলা, পলি বা অনুরূপ ফিটিংগুলি স্থির করার জন্য একটি জাহাজের কাঠামোর চোখের প্লেট বর্ণনা করা হয়েছে। উত্তোলনের ব্যবহার প্রকল্পের অঙ্কন দ্বারা পৃথকভাবে নিশ্চিত করা উচিত,গণনা, ওয়েল্ড ডিজাইন, পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণির অনুমোদন।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: স্ট্যান্ডার্ড, প্রকার, নামমাত্র নং, অনুমোদিত লোড, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, ইনস্টলেশন অবস্থান, লোড দিক, শংসাপত্রের সুযোগ, সমন্বয় শৃঙ্খলা বা ফিটিং আকার নিশ্চিত করুন,ডেলিভারি, এবং প্রয়োজনীয় ডেলিভারি সময়.
