CB/T 178 B কাস্টিং স্ক্রু বার টাইপ নোঙ্গর চেইন স্টপার 50-102mm চেইন শিপ মুরিং সরঞ্জামগুলির জন্য

স্ক্রু টাইপ অ্যাঙ্কর চেইন স্টপার -- CB/T 178-1996 জাহাজ অ্যাঙ্করিং জন্য টাইপ B

পণ্যের সংক্ষিপ্ত বিবরণ

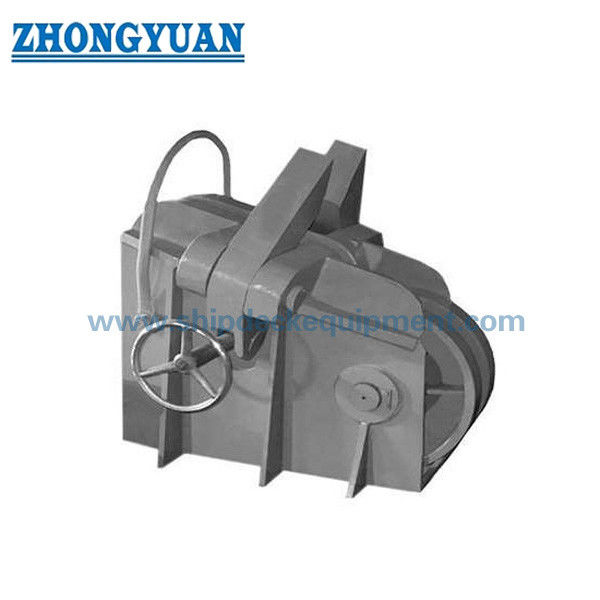

The CB/T 178-1996 Type B screw type anchor chain stopper is a deck-installed anchoring component used to secure large stud-link anchor chains and transfer chain load into the vessel structure when the stopper is engagedটাইপ বি রেঞ্জটি 50 মিমি থেকে 102 মিমি পর্যন্ত অ্যাঙ্কর চেইনের ব্যাসার্ধকে কভার করে এবং সাধারণত উচ্চতর শক্তিযুক্ত ইউ 3 অ্যাঙ্কর চেইনের অ্যাপ্লিকেশনগুলির সাথে যুক্ত।

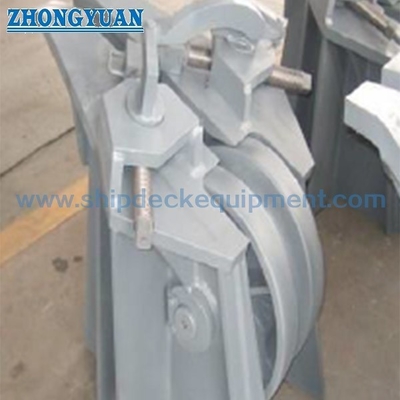

সমন্বয় একটি স্ক্রু-অপারেটেড স্টপিং প্রক্রিয়া, ঢালাই ইস্পাত লোড ভারবহন অংশ, কার্বন ইস্পাত থেকে তৈরি অংশ,এবং একটি সামনের রোলার যা সুগম চেইন আন্দোলন সমর্থন করে এবং অ্যাঙ্কর হ্যান্ডলিংয়ের সময় স্লাইডিং যোগাযোগ হ্রাস করে. চূড়ান্ত নির্বাচন অ্যাঙ্কর উইন্ডলাস বিন্যাস, চেইন গ্রেড, চেইন লিড, ডেক ভিত্তি, ঢালাই বিবরণ, পরিদর্শন সুযোগ সঙ্গে সমন্বয় করা উচিত,এবং প্রযোজ্য শ্রেণীবিভাগের নিয়ম.

দ্রুত বিবরণী

• পণ্যের ধরণঃ স্ক্রু টাইপ অ্যাঙ্কর চেইন stopper → অ্যাঙ্কর চেইন সংরক্ষণ এবং সঠিকভাবে সংযুক্ত যখন অ্যাঙ্কর উইন্ডলাস থেকে ধ্রুবক চেইন লোড থেকে মুক্তি দেয়।
• স্ট্যান্ডার্ড এবং প্রকারঃ CB/T 178-1996 টাইপ B → পাবলিক স্ট্যান্ডার্ড তালিকাগুলি মোট স্ক্রু চেইন stopper পরিসীমা 22-102 মিমি হিসাবে চিহ্নিত করে, টাইপ B 50-102 মিমি জুড়ে।
• অ্যাঙ্কর চেইনের পরিসীমাঃ 50-102 মিমি → বড় জাহাজের অ্যাঙ্কর চেইনের জন্য এগারোটি স্ট্যান্ডার্ড আকারের গ্রুপ।
• চেইন গ্রেড ভিত্তিঃ সাধারণত U3 টাইপ B এর জন্য → যেকোনো U2 অ্যাপ্লিকেশনটি ভাসনের অঙ্কন, সরকারী মান এবং শ্রেণির প্রয়োজনীয়তার বিরুদ্ধে নিশ্চিত করা উচিত।
• রেফারেন্স লোড বেসঃ সরবরাহকৃত U3 অ্যাঙ্কর চেইন ব্রেকিং লোডের 80% → এটি একটি ডিজাইন / যাচাইয়ের ভিত্তি, একটি ঘোষিত পণ্য SWL নয়।
• সামনের রোলারঃ স্টপিং মেকানিজমের সামনে একটি রোলার → চেইনের চলাচলকে সমর্থন করে এবং টপিং এলাকার মাধ্যমে সরাসরি স্লাইডিং ঘর্ষণ হ্রাস করে।
• ইনস্টলেশনঃ সরাসরি শক্তিশালী ডেকের সাথে ঝালাই বা ঝালাই ভিত্তিতে মাউন্ট করা → ডেকের শক্তি, ঝালাইয়ের বিবরণ এবং সারিবদ্ধতা অবশ্যই জাহাজঘর বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
• রেফারেন্স পৃষ্ঠ প্রস্তুতিঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার → চূড়ান্ত লেপ সিস্টেম ভাসমান পেইন্ট স্পেসিফিকেশন এবং অর্ডার সুযোগ অনুসরণ করে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ CB/T 178-1996 টাইপ B এবং অ্যাঙ্কর চেইনের ব্যাসার্ধ 50-52 মিমি থেকে 97-102 মিমি পর্যন্ত নিশ্চিত করুন।

ধাপ ২ঃ অ্যাঙ্কর চেইনের গ্রেড, ন্যূনতম ব্রেকিং লোড, অ্যাঙ্কর উইন্ডলাসের বিন্যাস, চেইন লিডের দিক, এবং প্রকল্পের জন্য ৮০% চেইন ব্রেকিং লোড ডিজাইনের ভিত্তি প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৩ঃ ডেক ইনস্টলেশনের ফর্ম নিশ্চিত করুনঃ সরাসরি ডেক ওয়েল্ডিং বা ওয়েল্ডেড ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডের বিবরণ, উপলব্ধ স্থান এবং চেইন পাইপ এবং উইন্ডলাসের সাথে সারিবদ্ধতা সহ।

ধাপ ৪ঃ উপাদান স্পেসিফিকেশন অংশে অংশে নিশ্চিত করুন, বিশেষ করে ঢালাই ইস্পাত লোড ভারবহন অংশ, কার্বন ইস্পাত থেকে তৈরি অংশ, স্ক্রু / বাদাম উপাদান, রোল শ্যাফ্ট,এবং তাপ চিকিত্সার প্রয়োজনীয়তা.

ধাপ ৫ঃ পৃষ্ঠের প্রস্তুতি, চূড়ান্ত লেপ সিস্টেম, তৈলাক্তকরণ পয়েন্ট, প্রস্তুতকারকের শংসাপত্র, উপাদান ট্রেসাবিলিটি, ক্লাস পরিদর্শন, লোড পরীক্ষা এবং সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশন ডায়াগ্রাম বা জিএ ডায়াগ্রাম, শ্রেণিবদ্ধকরণ সংস্থা, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

Cast steel load-bearing body | Screw-operated stopping mechanism | Chain-contact stopping members | Front support roller | Roller shaft and bearing / bush interface | Welded deck base or foundation | Hand-operated screw and nut assembly | Protective coating and lubrication points

অ্যাঙ্করিং, অপারেশন এবং গুণমানের সুবিধা

• স্ক্রু-অপারেটেড প্রক্রিয়াটি পণ্যটিকে একটি উত্তোলন ডিভাইস বা লিঞ্চ হিসাবে আচরণ না করে অ্যাঙ্কর চেইনের নিয়ন্ত্রিত সংযুক্তি এবং মুক্তি সরবরাহ করে।
• যখন চেইন স্টপারটি সক্রিয় হয়, তখন এটি তার শরীর এবং ভিত্তি দিয়ে অ্যানকার চেইন লোডকে শক্তিশালী ডেক কাঠামোতে স্থানান্তর করে, অ্যানকার উইন্ডলাস এবং চেইন হুইলের উপর স্থায়ী বোঝা হ্রাস করে।
• সামনের রোলারটি চেইনের পথকে সমর্থন করে এবং বিশেষত 50-102 মিমি চেইনের বৃহত্তর পরিসরের জন্য উত্তোলন বা প্রদানের সময় স্লাইডিং ঘর্ষণ হ্রাস করতে সহায়তা করে।
• ঢালাই ইস্পাত এবং তৈরি ইস্পাত অংশ উপাদান ট্রেসযোগ্যতা, ঢালাই মান, মাত্রিক নির্ভুলতা, ঢালাই প্রস্তুতি, এবং চূড়ান্ত সমাবেশ ফিট জন্য পৃথকভাবে নিয়ন্ত্রিত করা উচিত।
• স্ক্রু, বাদাম, পিন, রোলার শ্যাফ্ট এবং চলমান ইন্টারফেসের উপযুক্ত মেশিনিং, তৈলাক্তকরণের অ্যাক্সেস, জারা সুরক্ষা এবং বিতরণের আগে কার্যকরী পরিদর্শন প্রয়োজন।
• ডেক ফাউন্ডেশন জ্যামিতি এবং চেইন-লাইন সারিবদ্ধতা সমালোচনামূলক; ভুল উচ্চতা বা অফসেট স্থানীয় চেইন যোগাযোগ, অসম লোডিং এবং অপারেটিং অসুবিধার কারণ হতে পারে।
• লোড যাচাইকরণ, পরিদর্শন পদ্ধতি এবং শংসাপত্রের ক্ষেত্রটি CB/T 178-1996, অনুমোদিত অঙ্কন এবং প্রকল্প শ্রেণীবিভাজন সংস্থার প্রয়োজনীয়তা অনুসরণ করা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB/T 178-1996 → চীনা জাহাজ নির্মাণের মানের জন্য প্রস্তাবিত পাবলিক মনোনয়ন; সরবরাহিত GB/T শব্দটি শেষ পৃষ্ঠায় ব্যবহার করা উচিত নয়।
• প্রকারঃ টাইপ বি স্ক্রু টাইপ চেইন স্টপার → 50-102 মিমি বড় চেইন পরিসরের জন্য স্ট্যান্ডার্ড কনফিগারেশন।
• অ্যাঙ্কর চেইনের আকারঃ 50-52 / 54-56 / 58-60 / 62-64 / 66-68 / 70-73 / 76-78 / 81-84 / 87-90 / 92-95 / 97-102 মিমি → জাহাজের অ্যাঙ্কর চেইনের স্পেসিফিকেশন দ্বারা নির্বাচন করুন।
• চেইন গ্রেডঃ U3 টাইপ B এর আদর্শ ভিত্তি → U2 ব্যবহারের জন্য অফিসিয়াল স্ট্যান্ডার্ড এবং প্রকল্প অনুমোদনের সাথে নিশ্চিতকরণ প্রয়োজন।
• রেফারেন্স লোড বেসঃ U3 চেইন ব্রেকিং লোডের 80% → ইঞ্জিনিয়ারিং যাচাইকরণের মানদণ্ড, SWL এবং উত্তোলন ক্ষমতা নয়।
• উপাদানঃ ঢালাই ইস্পাত এবং কার্বন ইস্পাত উপাদান → সঠিক গ্রেড, তাপ চিকিত্সা, এবং অংশ বরাদ্দ অনুমোদিত BOM এবং উপাদান স্পেসিফিকেশন অনুসরণ করতে হবে।
• ইনস্টলেশনঃ সরাসরি ডেক ওয়েল্ড বা ওয়েল্ড ফাউন্ডেশন → ডেক রিইনফোর্সমেন্ট, ওয়েল্ড পদ্ধতি এবং চূড়ান্ত সারিবদ্ধতা জাহাজ-নির্দিষ্ট।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ এবং তৈলাক্তকরণ জাহাজ এবং গ্রাহকের প্রয়োজনীয়তা অনুসরণ।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের সুযোগ অনুযায়ী উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, ক্লাস পরিদর্শন এবং সাক্ষী পরীক্ষা প্রকল্পের প্রয়োজনীয়তা এবং ক্লাস অনুমোদনের সাপেক্ষে।

কিভাবে কাজ করে

Anchor chain approaches over the front roller → Operator turns the screw mechanism → Stopping members engage the selected chain link → Chain load is transferred through the stopper body and foundation into the reinforced deck → The windlass is relieved from sustained load → Screw mechanism is released before chain movement resumes

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ। বাল্ক ক্যারিয়ার। ট্যাংকার। কনটেইনার জাহাজ। সাধারণ পণ্যবাহী জাহাজ। বড় অ্যাঙ্কর চেইন ব্যবস্থা। নতুন নির্মাণ প্রকল্প। অ্যাঙ্কর সরঞ্জাম প্রতিস্থাপন এবং পুনর্নির্মাণ।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত পরীক্ষার সুযোগ এবং শ্রেণীবিভাগের অনুমোদনের পদ্ধতি অনুযায়ী সংগঠিত করা যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 80% U3 চেইন ব্রেকিং লোড মান কি চেইন স্টপ এর SWL?

A1: না. এটিকে চেইন সম্পর্কিত নকশা বা যাচাইয়ের লোড ভিত্তি হিসাবে বিবেচনা করা উচিত। এটি একটি ঘোষিত উত্তোলন SWL নয়। চূড়ান্ত লোড মানদণ্ড, পরীক্ষার পদ্ধতি, অনুমোদিত চাপ,এবং অনুমোদনের পরিধি অবশ্যই সরকারী মান অনুসরণ করতে হবে, অনুমোদিত অঙ্কন, এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা।

প্রশ্ন ২ঃ U2 এবং U3 উভয় অ্যাঙ্কর চেইনের জন্য টাইপ B ব্যবহার করা যেতে পারে?

A2: পাবলিক পণ্য রেফারেন্স সাধারণত 50-102 মিমি U3 চেইন সঙ্গে টাইপ B যুক্ত, যখন সরবরাহিত বিবরণ এছাড়াও U2 উল্লেখ। একটি U2 আবেদন জন্য, প্রয়োজনীয় টাইপ নিশ্চিত করুন,চেইনের ন্যূনতম ভাঙ্গনের চাপ, মাত্রা, এবং উদ্ধৃতি আগে শ্রেণী অনুমোদন।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: CB/T 178-1996 Type B, chain diameter and grade, chain breaking-load data, material specification, installation/foundation drawing, coating system, quantity, certificate and test scope নিশ্চিত করুন, চেইন ব্যাসার্ধ এবং গ্রেড, চেইন ব্রেকিং লোডের তথ্য, উপাদান স্পেসিফিকেশন, ইনস্টলেশন/ফাউন্ডেশন অঙ্কন, লেপ সিস্টেম, পরিমাণ, শংসাপত্র এবং পরীক্ষার সুযোগ,শ্রেণীবিভাগ, গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি তারিখ।
