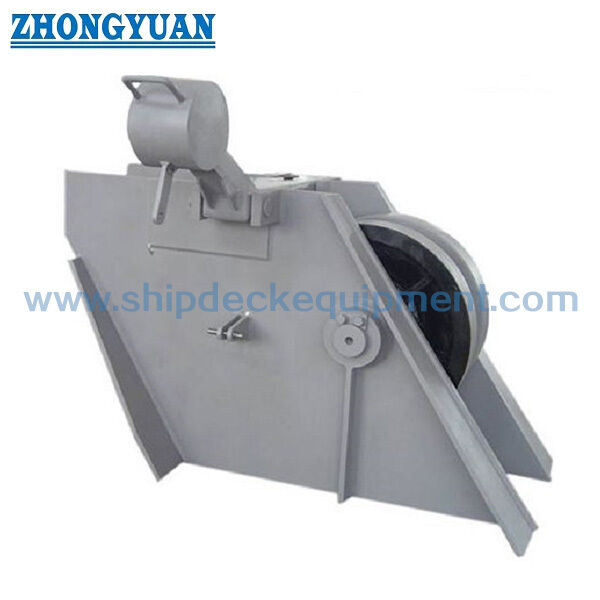

রোলার বার টাইপ অ্যাঙ্কর চেইন স্টপার -- GB/T 3844 42 ¢ 132 মিমি অ্যাঙ্কর চেইন জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | GB/T 3844-2000 | টাইপ: | রোলার লিভার টাইপ |
|---|---|---|---|
| চেইন সাইজ: | 42-132 মিমি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| বিশেষভাবে তুলে ধরা: | রোলার লিভার চেইন স্টপার,মেরিন রোলার লিভার চেইন স্টপার,জিবি / টি 3844-2000 শিপ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
রোলার বার টাইপ অ্যাঙ্কর চেইন স্টপার | 42-132 মিমি অ্যাঙ্কর চেইনের জন্য GB/T 3844
পণ্য ওভারভিউ
GB/T 3844 রোলার বার টাইপ অ্যাঙ্কর চেইন স্টপার হল একটি ডেক-ইনস্টল করা চেইন হোল্ডিং ডিভাইস যা জাহাজ অ্যাঙ্করিং ব্যবস্থায় নোঙ্গর রাখার পরে অ্যাঙ্কর চেইন এবং অ্যাঙ্করকে সুরক্ষিত করতে ব্যবহৃত হয়। এটি সাধারণত নোঙ্গর চেইন লাইনে সাজানো হয় উইন্ডগ্লাসের দ্বারা বহন করা ভার কমাতে এবং ভারী সমুদ্রের পরিস্থিতিতে চেইনটিকে নিয়ন্ত্রণে রাখতে।
এই পৃষ্ঠাটি GB/T 3844-2000 রোলার লিভার / রোলার বারের নামমাত্র ব্যাসের জন্য ফোকাস করে 44 থেকে 132, কভারিং চেইন ব্যাস 42 থেকে 132 মিমি সরবরাহ করা প্যারামিটার টেবিল অনুসারে। ইঞ্জিনিয়ারিং নির্বাচনের জন্য, স্টপার বার/গেট বারটি নকল অ্যালয় স্টিল হিসাবে নির্দিষ্ট করা হয়েছে, স্টপার এলাকার চারপাশের ওয়াল প্লেটগুলি বিশেষভাবে শক্তিশালী করা হয়েছে এবং শ্যাফ্ট লুব্রিকেশন ডিজাইন চেইন হুইল/রোলারের নমনীয় ঘূর্ণন সমর্থন করে। জাহাজ ইনস্টলেশনের অবস্থান এবং চেইন এন্ট্রি/প্রস্থান কোণগুলি প্রদান করা উচিত কারণ তারা সরাসরি চেইন স্টপারের উচ্চতা এবং চেইন-লাইন সারিবদ্ধকরণকে প্রভাবিত করে।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: রোলার বার টাইপ অ্যাঙ্কর চেইন স্টপার → অ্যাঙ্করিং অপারেশনের পরে অ্যাঙ্কর চেইন এবং অ্যাঙ্কর অবস্থান ধরে রাখে এবং উইন্ডলাস হোল্ডিং লোড হ্রাস করে।
- প্রযুক্তিগত মান: GB/T 3844-2000 → স্ট্যান্ডার্ড টাইপ, নামমাত্র ব্যাসের পরিসর, প্রধান মাত্রা এবং উদ্ধৃতি নির্বাচনের জন্য রেফারেন্স।
- চেইন ব্যাস পরিসীমা: 42-132 মিমি নামমাত্র ব্যাসের মাধ্যমে 44-132 → স্ট্যান্ডার্ড টেবিল পরিসরের জন্য উপযুক্ত; ছোট চেইন মাপ আলাদাভাবে নিশ্চিত করা উচিত.
- শক্তির ভিত্তি: সরবরাহকৃত বিবরণ অনুসারে অ্যাঙ্কর চেইন ন্যূনতম ব্রেকিং লোডের 80% রেফারেন্সের সাথে ডিজাইন করা হয়েছে → এটি একটি ডিজাইনের ভিত্তি, ওয়েবপেজ SWL ঘোষণা নয়।
- স্টপার বার/গেট বার: সরবরাহকৃত ম্যানুফ্যাকচারিং নোট অনুযায়ী নকল অ্যালয় স্টিল
- সাইড ওয়াল প্লেট: স্টপার বার এলাকার চারপাশে বিশেষভাবে শক্তিশালী করা → স্টপার বডি এবং ডেক ফাউন্ডেশনে অ্যাঙ্কর চেইন টান স্থানান্তর সমর্থন করে।
- শ্যাফ্ট এবং রোলার ডিজাইন: তৈলাক্তকরণ বিন্যাস নমনীয় চেইন হুইল / রোলার ঘূর্ণন সমর্থন করে → অপারেশন চলাকালীন নড়াচড়া, রক্ষণাবেক্ষণ এবং চেইন প্রান্তিককরণে সহায়তা করে।
- সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + রেফারেন্স হিসাবে এক স্তর ইপোক্সি শপ প্রাইমার
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র ব্যাস |
চেইন দিয়া। (মিমি) |
এল | L1 | L2 | L3 | L4 | খ | b1 | ডি | d1 | d2 | h1 | h2 | t | t1 | ওজন (কেজি) |
| 44 | 42~44 | 1000 | 370 | 400 | 270 | 80 | 380 | 260 | 484 | 22 | ৬৯ | 392 | 281 | 12 | 32 | 274 |
| 48 | 46~48 | 1050 | 420 | 450 | 300 | 85 | 446 | 286 | 528 | 26 | 73 | 414 | 306 | 12 | 34 | 351 |
| 52 | 50~52 | 1100 | 440 | 500 | 320 | 90 | 510 | 310 | 572 | 32 | 77 | 440 | ৩৩৮ | 14 | 36 | 451 |
| 56 | 54~56 | 1150 | 450 | 550 | 340 | 92 | 556 | 316 | 600 | 34 | 81 | 460 | 354 | 15 | 38 | 536 |
| 60 | 58~60 | 1200 | 470 | 570 | 360 | 95 | 610 | 330 | 620 | 38 | 87 | 490 | 378 | 16 | 40 | 651 |
| 64 | 62~64 | 1250 | 500 | 600 | 370 | 100 | ৬৬৬ | 346 | 640 | 40 | 94 | 520 | 400 | 17 | 42 | 753 |
| 68 | 66~68 | 1300 | 550 | 640 | 39 | 102 | 732 | 372 | 680 | 42 | 101 | 540 | 420 | 18 | 45 | 939 |
| 73 | 70~73 | 1350 | 570 | 670 | 41 | 110 | 800 | 400 | 730 | 45 | 109 | 580 | 460 | 20 | 48 | 1178 |
| 78 | 76~78 | 1400 | 610 | 700 | 442 | 115 | 865 | 425 | 780 | 48 | 116 | 630 | 490 | 22 | 50 | 1422 |
| 84 | 81~84 | 1460 | 650 | 740 | 475 | 120 | 940 | 454 | 840 | 50 | 124 | 670 | 530 | 24 | 55 | 1758 |
| 90 | 87~90 | 1540 | 710 | 780 | 507 | 135 | 1030 | 484 | 900 | 55 | 132 | 720 | 570 | 26 | 60 | 2171 |
| 95 | 92~95 | 1600 | 740 | 820 | 535 | 140 | 1080 | 508 | 950 | 58 | 139 | 760 | 610 | 28 | 65 | 2567 |
| 102 | 97~102 | 1680 | 790 | 870 | 572 | 145 | 1150 | 540 | 1020 | 60 | 148 | 800 | 650 | 30 | 70 | 2755 |
| 107 | 105~107 | 1750 | 840 | 900 | 600 | 150 | 1210 | 569 | 1070 | 63 | 154 | 860 | 690 | 32 | 75 | 3640 |
| 114 | 111~114 | 1820 | 880 | 940 | 637 | 160 | 1270 | 598 | 1140 | 68 | 163 | 910 | 740 | 34 | 80 | 4302 |
| 122 | 117~122 | 1880 | 930 | 1010 | 679 | 165 | 1340 | 632 | 1220 | 70 | 173 | 980 | 790 | 36 | 85 | 5326 |
| 132 | 124~132 | 1960 | 1000 | 1080 | 730 | 175 | 1440 | 674 | 1320 | 75 | 185 | 1060 | 860 | 38 | 90 | 6244 |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: প্রকৃত অ্যাঙ্কর চেইন ব্যাস অনুযায়ী GB/T 3844-2000 রোলার বার / রোলার লিভারের ধরন এবং নামমাত্র ব্যাস 44-132 নিশ্চিত করুন।
ধাপ 2: জাহাজের ইনস্টলেশনের অবস্থান, উইন্ডলাস-টু-হাউস-পাইপ বিন্যাস, চেইন এন্ট্রি অ্যাঙ্গেল এবং চেইন এক্সিট অ্যাঙ্গেল প্রদান করুন যাতে চেইন স্টপারের উচ্চতা এবং চেইন-লাইন অ্যালাইনমেন্ট চেক করা যায়।
ধাপ 3: অ্যাঙ্কর চেইন গ্রেড, চেইন ন্যূনতম ব্রেকিং লোড এবং শ্রেণীবিভাগের প্রয়োজনীয়তা নিশ্চিত করুন। 80% চেইন ন্যূনতম ব্রেকিং লোডের সরবরাহকৃত নকশার ভিত্তিটি জাহাজের নকশা এবং শ্রেণি অনুমোদনের সুযোগের বিপরীতে যাচাই করা উচিত।
ধাপ 4: নকল অ্যালয় স্টিলের স্টপার বার/গেট বার, সাইড ওয়াল প্লেট, বডি, শ্যাফ্ট, রোলার, এবং যেকোন ম্যাটেরিয়াল ট্রেসেবিলিটি প্রয়োজনীয়তার জন্য উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 5: পৃষ্ঠের চিকিত্সা, এনডিই পরিদর্শনের সুযোগ, তৈলাক্তকরণের প্রয়োজনীয়তা, নির্মাতা শংসাপত্র বা শ্রেণির শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় প্রসবের সময় নিশ্চিত করুন।
ধাপ 6: GA অঙ্কন, ইনস্টলেশন অঙ্কন, রেফারেন্স ফটো, বা প্রতিস্থাপন নমুনা তথ্য প্রদান করুন যদি চেইন স্টপার একটি মেরামত বা রেট্রোফিট প্রকল্পের জন্য হয়।
গঠন
ডেক-মাউন্ট করা চেইন স্টপার বডি | রোলার বার / রোলার লিভার বিন্যাস | নকল খাদ ইস্পাত স্টপার বার / গেট বার | চাঙ্গা সাইড ওয়াল প্লেট | চেইন হুইল / রোলার | লুব্রিকেটেড খাদ | চেইন হোল্ডিং ইন্টারফেস | মাউন্টিং বেস | প্রকল্প-নির্দিষ্ট আবরণ
অ্যাঙ্কর চেইন হোল্ডিং, ফ্যাব্রিকেশন এবং ইঞ্জিনিয়ারিং সুবিধা
- নকল অ্যালয় স্টিল স্টপার বার/গেট বার চেইন-কন্টাক্ট হোল্ডিং পয়েন্টের জন্য নির্বাচন করা হয় যেখানে স্থানীয় চেইন ফোর্স ঘনীভূত হয়।
- সাইড ওয়াল প্লেটগুলিকে স্টপার বার এলাকার চারপাশে শক্তিশালী করা হয় যাতে হোল্ডিং ফোর্স উইন্ডলাস দ্বারা বহন করার পরিবর্তে স্টপার কাঠামোর মাধ্যমে স্থানান্তর করা যায়।
- রোলার/বার বিন্যাস যখন স্টপার খোলা বা ছেড়ে দেওয়া হয় তখন চেইন মুভমেন্ট গাইড করে, যখন লুব্রিকেটেড শ্যাফ্ট নমনীয় চেইন হুইল/রোলার ঘূর্ণন সমর্থন করে।
- চেইন স্টপারের উচ্চতা প্রকৃত ইনস্টলেশন অবস্থান এবং চেইন এন্ট্রি/প্রস্থান কোণের সাথে মিলিত হওয়া উচিত যাতে চেইন লিঙ্কটি স্টপার বারকে সঠিকভাবে পূরণ করতে এবং অস্বাভাবিক সাইড লোডিং কমাতে সহায়তা করে।
- সরবরাহকৃত শক্তি রেফারেন্স হল নোঙ্গর চেইন ন্যূনতম ব্রেকিং লোডের 80%; চূড়ান্ত নির্বাচন অ্যাঙ্কর চেইন গ্রেড, জাহাজের ব্যবস্থা, ডেক ফাউন্ডেশন এবং ক্লাস অনুমোদনের প্রয়োজনীয়তার সাথে পরীক্ষা করা উচিত।
- ইপোক্সি শপ প্রাইমার সহ সা 2.5 ব্লাস্টিং একটি রেফারেন্স জারা সুরক্ষা ব্যবস্থা হিসাবে ব্যবহার করা যেতে পারে, যখন চূড়ান্ত আবরণটি জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
- NDE পরিদর্শন এবং উপাদান ট্রেসেবিলিটি প্রকল্পের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে, বিশেষত নকল, ঢালাই, কাস্ট এবং লোড-ট্রান্সফার এলাকার জন্য।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: GB/T 3844-2000 → যখন জাহাজের অঙ্কন বা প্রকিউরমেন্ট স্পেসিফিকেশন এই স্ট্যান্ডার্ড চেইন স্টপার টাইপের জন্য কল করে তখন ব্যবহৃত হয়।
- প্রকার: রোলার বার / রোলার লিভার টাইপ → অ্যাঙ্কর চেইন হোল্ডিং এবং অ্যাঙ্কর চেইন লাইনে উইন্ডলাস লোড কমানোর জন্য উপযুক্ত।
- নামমাত্র ব্যাস: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → প্রকৃত চেইন ব্যাস অনুযায়ী নির্বাচিত।
- চেইন আকার: 42-132 মিমি → সরবরাহ করা টেবিলের উপর ভিত্তি করে; ছোট চেইন মাপ পৃথক নকশা বা অন্যান্য মান নিশ্চিতকরণ প্রয়োজন.
- ডিজাইনের শক্তির ভিত্তি: অ্যাঙ্কর চেইনের ন্যূনতম ব্রেকিং লোডের 80% → নির্বাচনের রেফারেন্স চেইন গ্রেড এবং শ্রেণীবিভাগ অনুমোদনের সাথে পরীক্ষা করা হবে; পণ্য SWL হিসাবে লেখা নয়।
- স্টপার বার উপাদান: নকল খাদ ইস্পাত → গেট/বার উপাদানের জন্য নির্দিষ্ট করা হয়েছে যেখানে উচ্চ চেইন টান প্রতিরোধ করা হয়।
- সাইড ওয়াল প্লেট শক্তিবৃদ্ধি: স্টপার এলাকায় চাঙ্গা করা → চেইন হোল্ডিং পয়েন্টের চারপাশে কাঠামোগত সমর্থন উন্নত করে।
- ইনস্টলেশন ডেটা: জাহাজের অবস্থান এবং চেইন এন্ট্রি/প্রস্থান কোণ প্রয়োজন → চেইন স্টপারের উচ্চতা এবং চেইন-লাইন জ্যামিতি নিশ্চিত করতে ব্যবহৃত হয়।
- উপাদান বিকল্প: হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, নোডুলার ঢালাই লোহা, এবং ইস্পাত forging → চূড়ান্ত উপাদান উপাদান গ্রেড উত্পাদন আগে নিশ্চিত করা উচিত.
- সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, বা সাক্ষী পরিদর্শন উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে এটা কাজ করে
অ্যাঙ্কর চেইন স্টপার পজিশনের মধ্য দিয়ে চলে → চেইন হুইল / রোলার চেইন লাইনকে গাইড করে
অ্যাপ্লিকেশন
জাহাজ নোঙর করার ব্যবস্থা | অ্যাঙ্কর উইন্ডলাস ডেক এলাকা | উইন্ডলাস এবং হাউস পাইপের মধ্যে চেইন স্টপার | পূর্বাভাস ডেক সরঞ্জাম | পণ্যবাহী জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ধারক জাহাজ | ওয়ার্কবোট | নতুন নির্মাণ এবং মেরামত প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

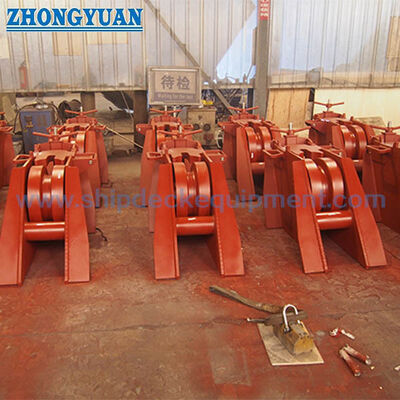

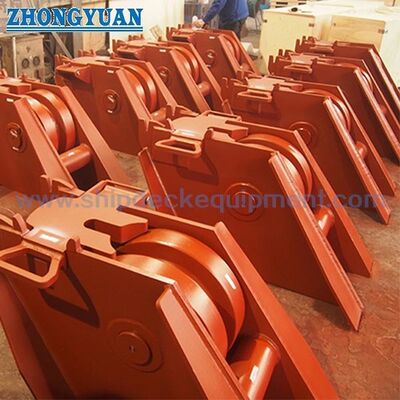

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: চেইন স্টপার উচ্চতা নিশ্চিত করার জন্য কোন তথ্য প্রয়োজন?
A1: জাহাজ ইনস্টলেশনের অবস্থান, চেইন এন্ট্রি কোণ, চেইন প্রস্থান কোণ, উইন্ডলাস এবং হাউস পাইপের সম্পর্ক, ডেক ফাউন্ডেশন ব্যবস্থা এবং প্রকৃত চেইন ব্যাস সরবরাহ করা উচিত। এই আইটেমগুলি চেইন-লাইন প্রান্তিককরণকে প্রভাবিত করে এবং স্টপার বারটি চেইন লিঙ্কটি সঠিকভাবে পূরণ করে কিনা।
প্রশ্ন 2: 80% অ্যাঙ্কর চেইন ন্যূনতম ব্রেকিং লোড কি একটি পণ্য SWL?
A2: না। সরবরাহকৃত বিবরণে বলা হয়েছে যে চেইন স্টপারটি অ্যাঙ্কর চেইন ন্যূনতম ব্রেকিং লোডের 80% উল্লেখ করে ডিজাইন করা হয়েছে। এটিকে একটি ডিজাইন শক্তির ভিত্তি হিসাবে বিবেচনা করা উচিত, একটি সরাসরি ওয়েবপৃষ্ঠা SWL ঘোষণা নয়। চূড়ান্ত নির্বাচন চেইন গ্রেড, জাহাজ অঙ্কন, ডেক ফাউন্ডেশন, এবং ক্লাস অনুমোদনের প্রয়োজনীয়তার সাথে পরীক্ষা করা উচিত।
প্রশ্ন 3: কেন একটি নকল খাদ ইস্পাত স্টপার বার এবং চাঙ্গা সাইড ওয়াল প্লেট ব্যবহার করুন?
A3: স্টপার বার/গেট বার হল গুরুত্বপূর্ণ চেইন-কন্টাক্ট হোল্ডিং কম্পোনেন্ট, তাই হাই-লোড কন্টাক্ট এলাকায় শক্তি সমর্থন করতে নকল অ্যালয় স্টিল ব্যবহার করা হয়। চেইন স্টপার বডি এবং ডেক ফাউন্ডেশনের মাধ্যমে অ্যাঙ্কর চেইন টানতে সাহায্য করার জন্য পাশের ওয়াল প্লেটগুলিকে স্টপার অবস্থানের চারপাশে শক্তিশালী করা হয়।
