কাস্টিং স্ক্রু বার টাইপ অ্যাঙ্কর চেইন স্টপার CB/T 178 টাইপ এ শিপ মুরিং ইকুইপমেন্ট

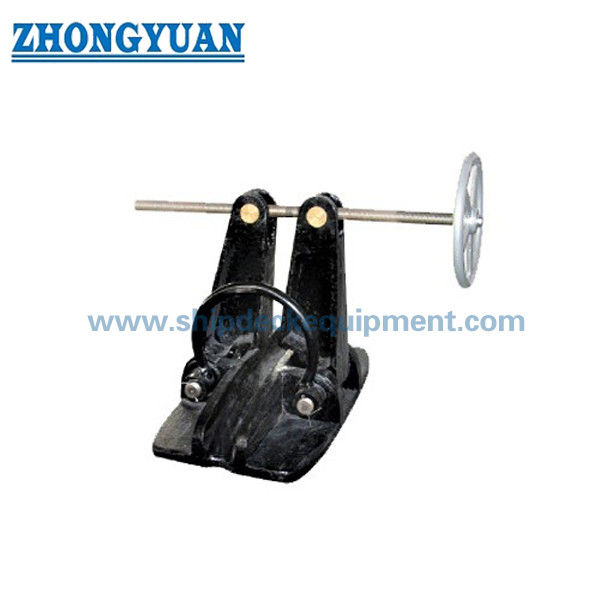

স্ক্রু টাইপ অ্যাঙ্কর চেইন স্টপার | ওয়ার্কবোট এবং ছোট জাহাজের জন্য CB/T 178 টাইপ A

পণ্য ওভারভিউ

CB/T 178-1996 টাইপ A স্ক্রু টাইপ অ্যাঙ্কর চেইন স্টপার হল 22 মিমি থেকে 66 মিমি পর্যন্ত U2 / গ্রেড 2 অ্যাঙ্কর চেইনের জন্য একটি ডেক-মাউন্ট করা অ্যাঙ্করিং উপাদান। এর স্ক্রু-চালিত ক্ল্যাম্পিং স্ট্রাকচার অ্যাঙ্কর চেইনকে সুরক্ষিত করে এবং ধরে রাখা চেইন ফোর্সকে স্টপার ফাউন্ডেশন এবং সাপোর্টিং ডেক স্ট্রাকচারে স্থানান্তর করে, উইন্ডলাস ব্রেক এবং ক্যাবল লিফটারে টেকসই অ্যাঙ্কর-চেইন লোড হ্রাস করে। পণ্যটি বিশেষভাবে ছোট এবং মাঝারি ওয়ার্কবোট, টাগবোট, বার্জ, সার্ভিস ভেসেল এবং ইঞ্জিনিয়ারিং ভেসেলগুলির জন্য প্রাসঙ্গিক যেখানে নির্বাচিত U2 চেইন সাইজ এবং ডেকের বিন্যাস টাইপ A রেঞ্জের সাথে মেলে৷

একটি সম্পূর্ণ অ্যাঙ্করিং ডেক সমাধানের জন্য, স্টপারটিকে একটি চেইন গাইড রোলার বা বো/ডেক রোলার, অ্যাঙ্কর উইন্ডলাস ক্যাবল-লিফটার সেন্টারলাইন, হাউস পাইপ বা অ্যাঙ্কর পকেট, চেইন পাইপ এবং ডেক ফাউন্ডেশনের সাথে সমন্বয় করা যেতে পারে। মিলিত রোলার চেইন সীসা এবং উচ্চতা নির্দেশ করে; সম্পূর্ণ বিন্যাস বিশেষভাবে ডিজাইন এবং অনুমোদিত না হলে এটি স্টপার লোড ক্ষমতা বৃদ্ধির জন্য অনুমান করা উচিত নয়। চূড়ান্ত চেইন গ্রেড, ফাউন্ডেশন, ডেক শক্তিবৃদ্ধি, লোডের দিক, আবরণ, পরিদর্শন, এবং শ্রেণী স্কোপ জাহাজ নোঙ্গর ব্যবস্থা থেকে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড এবং টাইপ: CB/T 178-1996 টাইপ A স্ক্রু/সর্পিল চেইন স্টপার → U2 অ্যাঙ্কর-চেইন সুরক্ষিত করার জন্য রেফারেন্স কনফিগারেশন।
• প্রযোজ্য অ্যাঙ্কর চেইন: 22-66 মিমি U2 / গ্রেড 2 চেইন শুধুমাত্র → টাইপ B বা অন্য অনুমোদিত ডিজাইন U3 চেইন বা বড় আকারের জন্য প্রয়োজন।
• রেফারেন্স লোডের ভিত্তিতে: মিলিত U2 অ্যাঙ্কর-চেইন ব্রেকিং লোডের 80% → এটি একটি ঘোষিত পণ্য SWL নয় এবং SWL হিসাবে পুনরায় লেবেল করা উচিত নয়।
• অপারেটিং পদ্ধতি: ম্যানুয়ালি অ্যাডজাস্ট করা স্ক্রু মেকানিজম → ইতিবাচক যান্ত্রিক খোলা এবং জলবাহী বা বৈদ্যুতিক শক্তি ছাড়া বন্ধ।
• ইনস্টলেশন: সরাসরি ডেকে ঢালাই করা হয় বা একটি প্রকল্প-নির্দিষ্ট বেসে মাউন্ট করা হয় → ওয়েল্ডের বিস্তারিত, লোডের দিকনির্দেশ, এবং স্থানীয় ডেকের শক্তিবৃদ্ধির জন্য অঙ্কন নিশ্চিতকরণের প্রয়োজন হয়।
• মিলে যাওয়া সরঞ্জাম: চেইন গাইড রোলার / বো রোলার একটি সমন্বিত নির্বাচন হিসাবে উপলব্ধ
• উপাদান এবং সুরক্ষা: সুরক্ষিত চলন্ত পৃষ্ঠের সাথে ঢালাই-ইস্পাত এবং কার্বন-ইস্পাত অংশ → চূড়ান্ত উপাদান গ্রেড, আবরণ সিস্টেম, তৈলাক্তকরণ পয়েন্ট, এবং সার্টিফিকেট সুযোগ অর্ডার প্রতি নিশ্চিত করা হয়.

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: CB/T 178-1996 টাইপ A, U2 / গ্রেড 2 অ্যাঙ্কর-চেইন ব্যাস, চেইন শংসাপত্রের ভিত্তিতে নিশ্চিত করুন এবং জাহাজটি একটি নতুন বিল্ডিং, রূপান্তর বা প্রতিস্থাপন প্রকল্প কিনা।

ধাপ 2: অ্যাঙ্কর উইন্ডলাস ক্যাবল লিফটার, চেইন স্টপার, চেইন গাইড রোলার বা বো রোলার, হাউস পাইপ/অ্যাঙ্কর পকেট, চেইন পাইপ এবং চেইন-লকারের দিক দেখানো অ্যাঙ্করিং ব্যবস্থা প্রদান করুন।

ধাপ 3: স্টপার এবং গাইড রোলারকে একই চেইন আকারের সাথে মিলিয়ে নিন, তারপর চেইন সেন্টারলাইন, রোলার অক্ষ, যোগাযোগের জ্যামিতি, উচ্চতা, অনুমোদনযোগ্য সীসা কোণ এবং পরিষ্কার অপারেটিং স্থান নিশ্চিত করুন।

ধাপ 4: সরাসরি ডেক ঢালাই বা বেস-মাউন্ট করা ইনস্টলেশন, ফাউন্ডেশন পদচিহ্ন, লোডের দিক, ঝালাই বিস্তারিত, স্থানীয় ডেক শক্তিশালীকরণ, এবং স্ক্রু অপারেশন এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেস নিশ্চিত করুন।

ধাপ 5: উপাদান উপাদান গ্রেড, Sa 2.5 ব্লাস্টিং এবং প্রাইমার বা অন্যান্য আবরণ সিস্টেম, ক্ষয়-সুরক্ষা বিশদ, তৈলাক্তকরণের প্রয়োজনীয়তা এবং প্রযুক্তিগত অনুমোদন সাপেক্ষে যেকোনো স্টেইনলেস বা গ্যালভানাইজড বিকল্প নিশ্চিত করুন।

ধাপ 6: রাজ্যের পরিমাণ, জাহাজের ধরন, শ্রেণিবিন্যাস সমিতির প্রয়োজনীয়তা, শংসাপত্র এবং সাক্ষীর সুযোগ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং প্রকল্প অঙ্কন বা রেফারেন্স ফটো।

গঠন

কাস্ট-স্টিল বেস / বডি | স্ক্রু-চালিত ক্ল্যাম্পিং বার এবং অপারেটিং অংশ | অ্যাঙ্কর-চেইন বসার জায়গা এবং যোগাযোগের জায়গা | ডেক-ওয়েল্ডেড বা বেস-মাউন্টেড ফাউন্ডেশন | লুব্রিকেটেড চলন্ত অংশ | প্রকল্পের সাথে মিলে যাওয়া চেইন গাইড রোলার ইন্টারফেস | প্রতিরক্ষামূলক আবরণ সিস্টেম

অ্যাঙ্করিং সিস্টেম, কাস্টিং এবং ইঞ্জিনিয়ারিং সুবিধা

• স্ক্রু মেকানিজম নির্বাচিত চেইন লিঙ্কের সাথে নিয়ন্ত্রিত যান্ত্রিক ব্যস্ততা প্রদান করে এবং স্টপারকে চালিত অ্যাকচুয়েটর ছাড়া ম্যানুয়ালি খোলা বা সুরক্ষিত করার অনুমতি দেয়।
• একটি সঠিকভাবে মিলে যাওয়া চেইন গাইড রোলার চেইন লিডকে ক্যাবল লিফটার, স্টপার এবং হাউস বিন্যাসের মধ্যে সারিবদ্ধ রাখে, পার্শ্ব লোডিং, লিঙ্ক মোচড় এবং দুর্বল জ্যামিতির কারণে স্থানীয় প্রভাব কমাতে সাহায্য করে।
• স্টপার তার ভিত্তি এবং সমর্থনকারী হুল কাঠামোতে ধরে রাখা চেইন বল স্থানান্তর করে; ডেক শক্তিবৃদ্ধি এবং ঢালাই বিবরণ তাই অ্যাঙ্করিং-সিস্টেম ডিজাইনের অংশ গঠন করে, শুধুমাত্র পণ্য সরবরাহ নয়।
• ঢালাই-ইস্পাত পৃষ্ঠ এবং চেইন-সংযোগ এলাকা পরিষ্কার এবং burrs, ফাটল, বা শক্তি প্রভাবিত ত্রুটি থেকে মুক্ত হতে হবে. মেশিন বা চলমান অংশগুলির জন্য মাত্রিক নিয়ন্ত্রণ, তৈলাক্তকরণ এবং জারা সুরক্ষা প্রয়োজন।
• সাত প্রকার A আকারের গোষ্ঠীগুলি 22-66 মিমি U2 চেইন জুড়ে নির্বাচনের অনুমতি দেয় যখন ছোট এবং মাঝারি জাহাজের অ্যাঙ্কর ডেকের জন্য একটি সামঞ্জস্যপূর্ণ স্ক্রু-চালিত ব্যবস্থা বজায় থাকে।
• একটি সমন্বিত প্যাকেজ পর্যালোচনা উত্পাদনের আগে ইন্টারফেসের অমিলগুলি সনাক্ত করতে পারে, যার মধ্যে রয়েছে চেইন আকার, রোলার গ্রুভ, উইন্ডলাস সেন্টারলাইন, হাউস লিড, বেস উচ্চতা, ইনস্টলেশন অ্যাক্সেস এবং আবরণ ক্রম।
• প্রকল্প-নির্দিষ্ট কাস্টমাইজেশন অনুমোদিত ইন্টারফেস, ভিত্তি উচ্চতা, আবরণ, এবং আনুষঙ্গিক সুযোগ সীমাবদ্ধ করা উচিত; স্ট্যান্ডার্ড লোড পাথ বা চেইন এনগেজমেন্টকে প্রভাবিত করে এমন পরিবর্তনগুলির জন্য অঙ্কন এবং ক্লাস পর্যালোচনা প্রয়োজন।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড:CB/T 178-1996 রেফারেন্স কনফিগারেশন → শিপইয়ার্ড, মালিক এবং শ্রেণিবিন্যাস সমিতির সাথে প্রকল্পের গ্রহণযোগ্যতা এবং প্রয়োজনীয় সংস্করণ নিশ্চিত করুন।
• পণ্য বিভাগ:অ্যাঙ্করিং ইকুইপমেন্ট / অ্যাঙ্কর চেইন স্টপার → একটি মুরিং-লাইন ফিটিং নয় এবং একটি উত্তোলন পণ্য নয়।
• প্রকার:টাইপ A স্ক্রু/সর্পিল টাইপ → U2 অ্যাঙ্কর চেইনের জন্য ম্যানুয়ালি পরিচালিত চেইন-সুরক্ষিত ব্যবস্থা।
• চেইন আকার:সাতটি স্ট্যান্ডার্ড সাইজ গ্রুপ জুড়ে 22-66 মিমি → অনুসন্ধানে সঠিক চেইন ব্যাস বর্ণনা করুন।
• চেইন গ্রেড:U2 / গ্রেড 2 → U3 চেইন ঘোষিত টাইপ A অ্যাপ্লিকেশনের বাইরে।
• লোড ভিত্তি:রেফারেন্স হিসাবে মিলিত U2 অ্যাঙ্কর-চেইন ব্রেকিং লোডের 80% → অনুমোদিত গণনা এবং পরীক্ষার ভিত্তিতে এই মানটিকে পণ্য SWL এ রূপান্তর করবেন না।
• ইনস্টলেশন:সরাসরি ডেক ঢালাই বা একটি বেস উপর ইনস্টলেশন → ভিত্তি, জোড়, ডেক শক্তিবৃদ্ধি, এবং লোড দিক বিন্যাস অঙ্কন দ্বারা নিশ্চিত করা হবে।
• উপকরণ:কাস্ট স্টিল, সাধারণ কার্বন ইস্পাত এবং মানসম্পন্ন কার্বন ইস্পাত পাবলিক টেকনিক্যাল রেফারেন্সে বিভিন্ন অংশের জন্য ব্যবহৃত হয় → সঠিক গ্রেড এবং প্রতিস্থাপন নিশ্চিত করতে হবে।
• পৃষ্ঠ চিকিত্সা:সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার উপযুক্ত নন-মেশিনযুক্ত পৃষ্ঠের জন্য উপলব্ধ → থ্রেড, পিন, বিয়ারিং এবং চলন্ত ইন্টারফেসের জন্য সুরক্ষিত / লুব্রিকেটেড চিকিত্সা প্রয়োজন।
• মিলিত সরবরাহ:চেইন গাইড রোলার, অ্যাঙ্কর চেইন, আনুষাঙ্গিক, এবং অ্যাঙ্করিং-ডেক ইন্টারফেস সমর্থন কোটেশন স্কোপ অনুযায়ী উপলব্ধ → ডিফল্টরূপে অন্তর্ভুক্ত নয়।
• সার্টিফিকেট:প্রকল্পের প্রয়োজনীয়তা অনুসারে উপাদান, নির্মাতা, পরিদর্শন বা শ্রেণির ডকুমেন্টেশন → সম্মত পরিদর্শনের সুযোগ এবং শ্রেণি অনুমোদন সাপেক্ষে।

কিভাবে এটা কাজ করে

অ্যাঙ্কর চেইন উইন্ডলাস ছেড়ে দেয় → মিলিত গাইড রোলার চেইন লিড এবং এলিভেশন নিয়ন্ত্রণ করে → স্ক্রু মেকানিজম নির্ধারিত চেইন অবস্থানকে সুরক্ষিত করে

অ্যাপ্লিকেশন

ছোট এবং মাঝারি ওয়ার্কবোট | টাগবোট | বার্জ | ড্রেজিং সমর্থন জাহাজ | পরিষেবা এবং ইউটিলিটি জাহাজ | অভ্যন্তরীণ এবং উপকূলীয় জাহাজ | ইঞ্জিনিয়ারিং জাহাজ | নিউ বিল্ডিং এবং অ্যাঙ্কর-ডেক রেট্রোফিট প্যাকেজ

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, অর্ডার সুযোগ, উপাদান ট্রেসেবিলিটি, পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণিবিন্যাস সমিতি অনুমোদন পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: U2 অ্যাঙ্কর-চেইন ব্রেকিং লোডের উল্লিখিত 80% কি চেইন স্টপারের SWL?

A1: না। এটি মিলিত U2 অ্যাঙ্কর চেইনের ব্রেকিং লোডের সাথে সম্পর্কিত একটি রেফারেন্স লোড ভিত্তি। এটি পণ্য SWL হিসাবে প্রকাশ করা উচিত নয়। চূড়ান্ত নকশা লোড, ভিত্তি গণনা, পরীক্ষার লোড, এবং গ্রহণযোগ্যতার মানদণ্ডগুলি জাহাজের স্পেসিফিকেশন এবং শ্রেণির প্রয়োজনীয়তা অনুসরণ করা উচিত।

প্রশ্ন 2: কেন টাইপ A চেইন স্টপার একটি চেইন গাইড রোলারের সাথে একসাথে নির্বাচন করা উচিত?

A2: স্টপার চেইনটিকে সুরক্ষিত করে এবং ধরে রাখে, যখন গাইড রোলার চেইন পাথ, উচ্চতা এবং স্থানীয় যোগাযোগ নিয়ন্ত্রণ করে যখন চেইনটি উইন্ডলাস এবং হাউস বিন্যাসের মধ্যে চলে যায়। সমন্বিত নির্বাচন সাইড লোডিং, দুর্বল চেইন সিটিং, রোলারের অমিল এবং ইনস্টলেশন-উচ্চতা দ্বন্দ্ব এড়াতে সাহায্য করে।

প্রশ্ন 3: একটি সম্পূর্ণ অ্যাঙ্করিং ডেক সমাধানে কী অন্তর্ভুক্ত করা যেতে পারে?

A3: উদ্ধৃতি টাইপ A স্টপার, মিলিত চেইন গাইড রোলার বা বো রোলার, অ্যাঙ্কর চেইন এবং আনুষাঙ্গিক, উইন্ডলাস এবং হাউস / চেইন-পাইপ বিন্যাস, আবরণ, ডকুমেন্টেশন এবং ফাউন্ডেশন-ইনপুট অঙ্কনের সাথে ইন্টারফেস পর্যালোচনাকে কভার করতে পারে। উদ্ধৃতি দেওয়ার আগে সঠিক সরবরাহের সীমানা এবং শ্রেণির সুযোগ নিশ্চিত করতে হবে।
