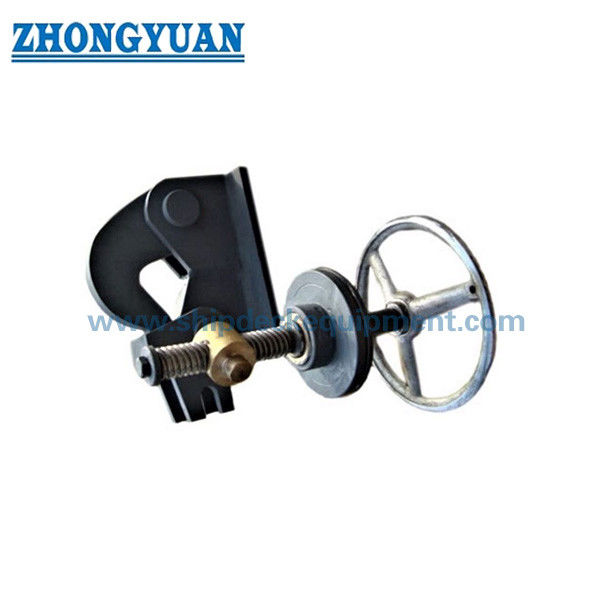

২৮–৫৭মিমি CB887 বাণিজ্যিক জাহাজের জরুরি নোঙর চেইন রিলিজ সিস্টেমের জন্য জলরোধী অ্যাঙ্কর রিলিজার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB*887 | নামমাত্র চেইন ব্যাস: | 28 মিমি, 32 মিমি এবং 34 মিমি |
|---|---|---|---|
| উপকরণ: | C-Mn স্টিল, স্টেইনলেস স্টিল | হাইড্রোলিক পরীক্ষার চাপ: | 0.4 এমপিএ |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি। |
| বিশেষভাবে তুলে ধরা: | CB 887 ক্যাবল ক্ল্যাঞ্চ অ্যাঙ্কর রিলিজার |
||
পণ্যের বর্ণনা
বাণিজ্যিক জাহাজের জন্য 28 ′′ 57mm CB887 জলরোধী অ্যাঙ্কর চেইন রিলিজ সিস্টেম
পণ্যের সংক্ষিপ্ত বিবরণ
CB887 ওয়াটারটাইট হেলিক্স স্ক্রু টাইপ অ্যাঙ্কর রিলিজার একটি সমুদ্র নিরাপত্তা উপাদান যা বাণিজ্যিক জাহাজের মোরিং সিস্টেমের জন্য ডিজাইন করা হয়েছে, জরুরী অবস্থার অধীনে দ্রুত অ্যাঙ্কর চেইন মুক্তি সক্ষম করে।সরঞ্জামটি একটি জলরোধী সিলিং কাঠামোর সাথে মিলিত একটি স্ক্রু টাইপ লকিং প্রক্রিয়া গ্রহণ করে, স্বাভাবিক অপারেশনের সময় নির্ভরযোগ্য ধরে রাখা এবং প্রয়োজন হলে তাত্ক্ষণিক মুক্তি নিশ্চিত করে।সিলিংয়ের অখণ্ডতা অপরিহার্য এমন চেইন লকার বা ডেক এলাকায় সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিং সিলিংজাহাজের নিরাপত্তা এবং জরুরি প্রতিক্রিয়া ক্ষমতা উন্নত করতে এটি বাল্ক ক্যারিয়ার, ট্যাঙ্কার এবং নৌকায় ব্যাপকভাবে ব্যবহৃত হয়।
দ্রুত বিবরণী
- স্ট্যান্ডার্ডঃ সি বি ৮৮৭-১৯৭৭
- চেইন ব্যাসার্ধঃ ২৮ ০৫৭ মিমি ০ সাধারণ বাণিজ্যিক জাহাজের আকার জুড়ে
- চেইন গ্রেডঃ গ্রেড 2 / গ্রেড 3 ️ স্ট্যান্ডার্ড অ্যাঙ্কর চেইনের সাথে সামঞ্জস্যপূর্ণ
- জলরোধী চাপঃ ০.৪ এমপিএ
- উপাদানঃ সি-এমএন স্টিল / স্টেইনলেস স্টিল ️ শক্তি এবং জারা প্রতিরোধের
- থ্রেডের ধরনঃ ট্রাপিজয়েডাল স্ক্রু ️ নির্ভরযোগ্য যান্ত্রিক লকিং
- পৃষ্ঠ চিকিত্সাঃ Sa2.5 + ইপোক্সি প্রাইমার / গ্যালভানাইজিং
- ইনস্টলেশন এলাকাঃ চেইন লকার / ডেক-মাউন্ট সিস্টেম
- কাস্টমাইজেশনঃ উপলব্ধ
প্রধান প্রযুক্তিগত পরামিতি
চেইন ব্যাসার্ধ মিমি | এইচ | h | b | এল | বি | δ | ডি | d | আমি | ওজন কেজি |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr ২৪x৫ | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr ২৬×৫ | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr ৩২×৬ | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
দ্রষ্টব্যঃ বন্ধনীতে আকারগুলি রেফারেন্স মান। চূড়ান্ত নকশা প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।
নির্বাচন নির্দেশিকা
ধাপ 1: চেইন ব্যাসার্ধ (28 ₹ 57 মিমি) ₹ মডেলের আকার নির্ধারণ করুন
ধাপ ২ঃ চেইনের গ্রেড (জি২/জি৩) নিশ্চিত করুন
ধাপ ৩ঃ জলরোধী প্রয়োজনীয়তা যাচাই করুন (০.৪ এমপিএ)
ধাপ ৪ঃ উপাদান নির্বাচন করুন (কার্বন ইস্পাত / স্টেইনলেস স্টীল)
ধাপ ৫ঃ শ্রেণীবিভাগ সমাজের ০ প্রকল্পের প্রয়োজনীয়তা নিশ্চিত করুন
ধাপ ৬ঃ ইনস্টলেশনের অবস্থান নিশ্চিত করুন (ডেক / চেইন লকার)
কাঠামো
প্রধান শরীরঃ উচ্চ কাঠামোগত শক্তির সাথে ঝালাই ইস্পাত ঘর
হেলিক্স স্ক্রু মেকানিজমঃ নিরাপদ লকিং এবং নিয়ন্ত্রিত মুক্তি প্রদান করে
জলরোধী সিলিং সিস্টেমঃ 0.4 এমপিএ পর্যন্ত চাপ প্রতিরোধের নিশ্চিত করে
চেইন হোল্ডিং ডিভাইসঃ স্বাভাবিক লোড অধীনে নোঙ্গর চেইন বজায় রাখে
রিলিজ প্রক্রিয়াঃ জরুরী অবস্থায় দ্রুত বিচ্ছিন্নতার অনুমতি দেয়
কাস্টম অ্যাট্রিবিউট
চেইন ব্যাসার্ধঃ 28 ′′ 57 মিমি ′′ পাত্রে স্পেসিফিকেশন উপর ভিত্তি করে
চেইন গ্রেডঃ G2 / G3 ️ লোডের প্রয়োজনীয়তা
উপাদানঃ কার্বন ইস্পাত / স্টেইনলেস স্টীল
লেপঃ ইপোক্সি / গ্যালভানাইজড / কাস্টম সিস্টেম
সার্টিফিকেশনঃ সিসিএস / এবিএস / ডিএনভি / এলআর / বিভি ইত্যাদি
ইনস্টলেশনের ধরনঃ ডেক-মাউন্ট / চেইন লকার
ডিজাইন চাপঃ 0.4 এমপিএ জলরোধী
অনুসন্ধান গাইড
দয়া করে উল্লেখ করুনঃ
• অ্যাঙ্কর চেইন ব্যাসার্ধ এবং গ্রেড
• জাহাজের ধরন (বুলিং ক্যারিয়ার / ট্যাঙ্কার)
• প্রয়োজনীয় শ্রেণীবিভাগ সমাজ
• পরিমাণ
• ডেলিভারি পোর্ট এবং ইনকোটারমস (এফওবি / সিআইএফ)
• বিশেষ প্রয়োজনীয়তা (উপাদান / লেপ / চাপ)
কিভাবে কাজ করে
অ্যাঙ্কর চেইনটি একটি হেলিক্স স্ক্রু লকিং প্রক্রিয়া দ্বারা রিলিজারের ভিতরে সুরক্ষিত। স্বাভাবিক অবস্থার অধীনে, স্ক্রুটি একটি শক্ত যান্ত্রিক সংযোগ বজায় রাখে, যা নিরাপদ অ্যাঙ্কর হোল্ডিং নিশ্চিত করে।জরুরী পরিস্থিতিতে, অপারেটর মুক্তি সিস্টেম সক্রিয়, স্ক্রু বিচ্ছিন্ন এবং অবিলম্বে নোঙ্গর চেইন ড্রপ করার অনুমতি দেয়, দ্রুত জাহাজ প্রতিক্রিয়া সক্ষম।
ইনস্টলেশনের ধরন
CB887 ওয়াটারটাইট অ্যাঙ্কর রিলিজার দুটি স্ট্যান্ডার্ড ইনস্টলেশন কনফিগারেশন সমর্থন করে যা বিভিন্ন জাহাজের কাঠামোর প্রয়োজনীয়তা পূরণ করেঃ
1. উল্লম্ব বুলচ্যাড ইনস্টলেশন
- চেইন লকার ভিতরে উল্লম্ব bulkhead উপর ইনস্টল করা
- জলরোধী অখণ্ডতা প্রয়োজন বন্ধ স্থান জন্য উপযুক্ত
- অপারেশন এবং রক্ষণাবেক্ষণের জন্য সহজ অ্যাক্সেস
- সীমিত ডেক স্পেস সহ জাহাজগুলির জন্য পছন্দসই
2ডেকের নিচের অংশে ইনস্টলেশন
- ডেক কাঠামোর নিচে ইনস্টল করা
- অভ্যন্তরীণ স্থান সংরক্ষণ এবং বিন্যাস সহজতর
- ডেক-মাউন্ট অ্যাঙ্কর সিস্টেমের জন্য উপযুক্ত
- জলরোধী কর্মক্ষমতা বজায় রাখার জন্য সঠিক সিলিং নকশা প্রয়োজন
উদ্ধৃতি দেওয়ার আগে ইনস্টলেশনের ধরন নিশ্চিত করতে হবে, কারণ এটি কাঠামোর নকশা এবং সিলিং কনফিগারেশনকে প্রভাবিত করে।
অ্যাপ্লিকেশন
বাণিজ্যিক জাহাজ, বাল্ক ক্যারিয়ার, তেল ট্যাঙ্কার, অফশোর সহায়তা জাহাজ, জরুরী মোরিং সিস্টেম
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
জলরোধী নকশা (0.4 এমপিএ যাচাই করা হয়েছে); নির্ভরযোগ্য জরুরী মুক্তি কর্মক্ষমতা; স্ট্যান্ডার্ড অ্যাঙ্কর চেইনের সাথে শক্তিশালী সামঞ্জস্য; সামুদ্রিক পরিবেশের জন্য শক্তিশালী কাঠামো; কাস্টমাইজযোগ্য কনফিগারেশন
অঙ্কন ও ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো
অর্ডার
মডেল, চেইন ব্যাসার্ধ, উপাদান, সার্টিফিকেশন, পরিমাণ এবং সরবরাহের শর্তাদি নির্দিষ্ট করুন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: এই অ্যাঙ্কর রিলিজার ক্লাসের প্রয়োজনীয়তা পূরণ করতে পারে? উঃ হ্যাঁ, এটি সিসিএস, এবিএস, ডিএনভি, এলআর এবং অন্যান্য ক্লাস শংসাপত্রের সাথে সরবরাহ করা যেতে পারে।
প্রশ্ন 2: জলরোধী কর্মক্ষমতা পরীক্ষা করা হয়? উঃ হ্যাঁ, ইউনিটটি 0.4 এমপিএ জল চাপ সহ্য করতে পরীক্ষা করা হয়।
প্রশ্ন 3: জলরোধী এবং জলরোধী নয় এমন সংস্করণের মধ্যে পার্থক্য কী? উঃ জলরোধী ধরণের মধ্যে সিলিং কাঠামো এবং চাপ প্রতিরোধের অন্তর্ভুক্ত রয়েছে, যা বন্ধ বা পানির নীচে পরিবেশের জন্য উপযুক্ত।
প্রশ্ন 4: এটি নির্দিষ্ট প্রকল্পের জন্য কাস্টমাইজ করা যায়? উত্তরঃ হ্যাঁ, মাত্রা, উপকরণ, লেপ সিস্টেম এবং সার্টিফিকেশন কাস্টমাইজ করা যেতে পারে।
