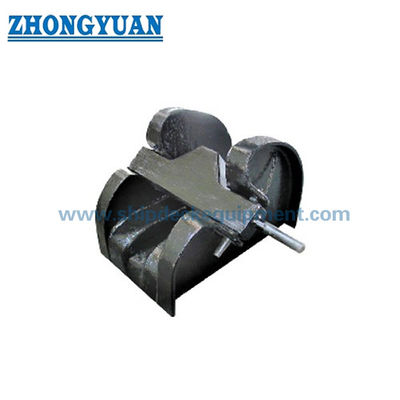

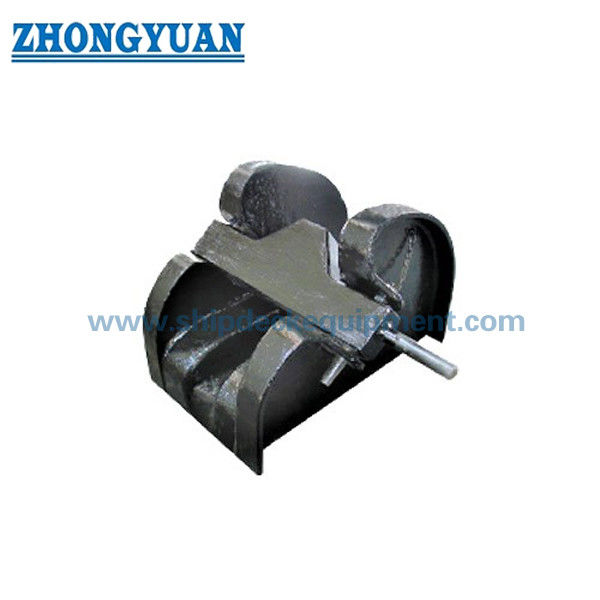

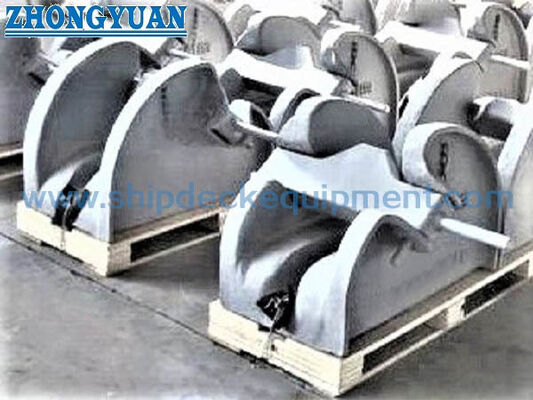

Cb* 286 কাস্ট স্টিল লিভার টাইপ অ্যাঙ্কর চেইন স্টপার শিপ মুরিং সরঞ্জাম

ছোট জাহাজের জন্য কাস্ট স্টীল বার টাইপ অ্যাঙ্কর চেইন স্টপ।

পণ্যের সংক্ষিপ্ত বিবরণ

সিবি* ২৮৬-৮৪ ঢালাই ইস্পাত বার টাইপ অ্যাঙ্কর চেইন stopper একটি লিভার-চালিত সিকিউরিটি ডিভাইস একটি সামনের কাস্ট ডেক ভিত্তি বা অন্য অনুমোদিত অ্যাঙ্কর চেইন ভিত্তি উপর ঢালাই দ্বারা ইনস্টল করা হয়। The cast steel body and operating bar are arranged in the anchor chain lead so the bar can engage the chain path and restrain chain movement when the vessel is underway or when the anchor chain needs to be mechanically secured.

এই আকারের সিরিজটি 12.5 থেকে 68 মিমি অ্যাঙ্কর চেইন জুড়ে এবং বিশেষ করে ছোট নৌকা, অভ্যন্তরীণ জলপথ জাহাজ, বারজ, ছোট ট্যাগবোট, ওয়ার্কবোট,এবং একটি কম্প্যাক্ট নোঙ্গর বিন্যাস ব্যবহার করে বন্দর craft. আমরা এছাড়াও এক নোঙ্গরিং সরঞ্জাম প্যাকেজ হিসাবে নোঙ্গর উইন্ডলাস, চেইন গাইড রোলার, চেইন stopper, চেইন কেন্দ্ররেখা, এবং ফাউন্ডেশন ইন্টারফেস সমন্বয় করতে পারেন। CB* 286-84 একটি উত্তরাধিকার প্রমিত;নতুন বিল্ডিং প্রকল্পের জন্য, প্রয়োজনীয় স্ট্যান্ডার্ডটি নিশ্চিত করা উচিত কারণ CB/T 4462-2016 CB* 286-1984 এর পরিবর্তে এসেছে।

দ্রুত বিবরণী

• পণ্যের ধরনঃ কাস্ট স্টিলের বার টাইপ অ্যাঙ্কর চেইন স্টপ → অ্যাঙ্কর চেইন লাইনে একটি যান্ত্রিক সিলিং পয়েন্ট প্রদান করে।
• স্ট্যান্ডার্ড রেফারেন্সঃ CB* 286-84 / CB 286-1984 → মালিক-নির্দিষ্ট, প্রতিস্থাপন, মেরামত এবং পুরানো জাহাজের অঙ্কন অ্যাপ্লিকেশনের জন্য সংরক্ষিত।
• আপডেটেড স্ট্যান্ডার্ড চেকঃ CB/T 4462-2016 replaced CB* 286-1984 → নতুন বিল্ডিং প্রকল্পের জন্য প্রয়োজনীয় স্ট্যান্ডার্ড এবং অনুমোদিত অঙ্কন নিশ্চিত করুন।
• অ্যাঙ্কর চেইনের ব্যাসার্ধঃ ১২.৫ থেকে ৬৮ মিমি → জাহাজের চেইনের ব্যাসার্ধ এবং যাচাইকৃত লিঙ্ক মাত্রা থেকে সরাসরি স্টপ নির্বাচন করুন।
• ইনস্টলেশনঃ ডেক ফাউন্ডেশন বা ফরকাস্ট স্ট্রাকচারে ঝালাই → চেইন কেন্দ্ররেখা, ফাউন্ডেশন শক্তি, ওয়েডের বিবরণ এবং ডেকের শক্তিশালীকরণের জন্য প্রকল্পের নিশ্চয়তা প্রয়োজন।
• অপারেটিং বিন্যাসঃ বৃহত্তর আকারের জন্য ঐচ্ছিক counterbalance সঙ্গে লিভার-চালিত বার → বার ভর বৃহত্তর হয়ে যখন হ্যান্ডলিং উন্নত, নিশ্চিত অঙ্কন সাপেক্ষে।
• সাধারণ জাহাজের ফোকাসঃ ছোট নৌকা, অভ্যন্তরীণ জলপথের জাহাজ, বারজ, ছোট ট্যাগবোট, ওয়ার্কবোট এবং বন্দর জাহাজ।
• ইন্টিগ্রেটেড প্যাকেজ বিকল্পঃ অ্যাঙ্কর উইন্ডলাস + চেইন গাইড রোলার + চেইন স্টপার → সমন্বিত চেইন লিড, ইন্টারফেস মাত্রা, এবং ইনস্টলেশন ডেটা এক অ্যাঙ্করিং বিন্যাসের জন্য প্রস্তুত করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:নিশ্চিত করুন যে অর্ডারটি প্রতিস্থাপন / পুরানো অঙ্কন সামঞ্জস্যের জন্য CB* 286-84 বা নতুন স্ট্যান্ডার্ড-ভিত্তিক প্রকল্পের জন্য CB/T 4462-2016 অনুসরণ করে।

দ্বিতীয় ধাপঃঅ্যাঙ্কর চেইন ব্যাসার্ধ, চেইন গ্রেড, লিঙ্ক পিচ এবং প্রস্থ, এবং অ্যাঙ্কর চেইন স্ট্যান্ডার্ড বা প্রস্তুতকারকের চেইন অঙ্কন নিশ্চিত করুন। নামমাত্র চেইন ব্যাসার্ধ একা সম্পূর্ণরূপে এনগেজমেন্ট জ্যামিতি নির্ধারণ করতে পারে না।

তৃতীয় ধাপঃহাউস পাইপ / চেইন গাইড রোলার, স্টপার, উইন্ডলাস চেইন হুইল, চেইন সেন্টারলাইন উচ্চতা, লিড দিক এবং উপলব্ধ ইনস্টলেশন স্পেস দেখানো অ্যাঙ্করিং বিন্যাস বা জিএ অঙ্কন সরবরাহ করুন।

চতুর্থ ধাপ:গ্যাস স্টিলের শরীরের গ্রেড নিশ্চিত করুন, অপারেটিং বার, শ্যাফ্ট এবং ঐচ্ছিক counterbalance জন্য উপাদান প্রয়োজনীয়তা, সেইসাথে প্রয়োজনীয় পৃষ্ঠ চিকিত্সা এবং চূড়ান্ত পাত্রে লেপ সিস্টেম।

পঞ্চম ধাপঃউত্পাদনের আগে ফাউন্ডেশন প্লেট, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং বিস্তারিত, ডব্লিউপিএস প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা নিশ্চিত করুন।

ষষ্ঠ ধাপঃপরিমাণ, প্রয়োজনীয় ডেলিভারি সময়, ডেলিভারি গন্তব্য, জাহাজের ধরণ, নতুন বিল্ডিং বা প্রতিস্থাপনের অবস্থা এবং রেফারেন্স ফটো বা বিদ্যমান স্টপ অঙ্কন প্রদান করুন যদি উপলব্ধ হয়।

কাঠামো

ঢালাই ইস্পাতের দেহ∙ লিভার-অপারেটেড বার / ব্লেড∙ পিভট শ্যাফ্ট∙ অ্যাঙ্কর-চেইন বসার জায়গা এবং এনগেজমেন্ট এলাকা∙ অপশনাল কাউন্টারবেলেন্স∙ ডেক ওয়েল্ডেড ফাউন্ডেশন ইন্টারফেস∙ প্রকল্প-নির্দিষ্ট লেপ

অ্যাঙ্করিং ব্যবস্থা, কাস্টিং এবং ইনস্টলেশন সুবিধা

• আকারের সিরিজটি 12.5 মিমি থেকে বড় 68 মিমি চেইন পর্যন্ত ছোট চেইন ব্যাসার্ধকে কভার করে, যা ছোট নৌকা, অভ্যন্তরীণ জাহাজ, বারজ,এবং ছোট টগ অ্যাঙ্করিং ব্যবস্থা.
• ঢালাই ইস্পাত শরীর একটি সমন্বিত চেইন সমর্থন এবং অপারেটিং কাঠামো প্রদান করে; ঢালাই গুণমান, মাত্রিক নির্ভুলতা, pivot সারিবদ্ধতা, এবং চেইন-যোগাযোগ এলাকা লেপ আগে চেক করা উচিত।
• লিভার-অপারেটেড বারটি ক্রুকে সরাসরি যান্ত্রিক অপারেটিং পদ্ধতি এবং চেইন পথটি খোলা বা সুরক্ষিত কিনা তা স্পষ্ট দৃশ্যমান নির্দেশ দেয়।
• ম্যানুয়াল হ্যান্ডলিং প্রচেষ্টা হ্রাস করার জন্য বৃহত্তর এবং ভারী বার বিন্যাসগুলির জন্য একটি ঐচ্ছিক counterbalance বিবেচনা করা যেতে পারে,কিন্তু counterweight জ্যামিতি এবং অপারেটিং স্বচ্ছতা অনুমোদিত অঙ্কন অনুসরণ করতে হবে.
• উইন্ডলাস, চেইন গাইড রোলার, স্টপার এবং চেইন সেন্টারলাইনকে এক প্যাকেজ হিসাবে সমন্বয় করা ইন্টারফেস অসঙ্গতি, পাশের লোডিং, দুর্বল চেইন লিড এবং ইনস্টলেশন পুনরায় কাজ হ্রাস করতে সহায়তা করে।
• ঢালাই ফাউন্ডেশন সমর্থন ডেক কাঠামোর মধ্যে stopper প্রতিক্রিয়া স্থানান্তর; ফাউন্ডেশন scantlings, ডেক শক্তিশালীকরণ, ঢালাই ক্রম,এবং পরিদর্শন জাহাজঘাঁটি বা জাহাজের ডিজাইনারের অনুমোদনের সাপেক্ষে থাকবে.
• ধারণক্ষমতা লোড, প্রমাণ পরীক্ষা, এবং গ্রহণযোগ্যতা প্রয়োজনীয়তা প্রযোজ্য মান, শ্রেণী নিয়ম এবং অনুমোদিত প্রকল্প নথি দ্বারা সংজ্ঞায়িত করা উচিত, বরং চেইন ব্যাসার্ধ বা শরীরের ওজন থেকে inferred.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ সিবি* ২৮৬-৮৪ / সিবি ২৮৬-১৯৮৪ → উত্তরাধিকারী কাস্ট স্টিল বার টাইপ চেইন স্টপ স্ট্যান্ডার্ড; নতুন বিল্ডিং ব্যবহারের জন্য সিবি/টি ৪৪৬২-২০১৬ নিশ্চিত করুন।
• চেইন ব্যাসার্ধ পরিসীমাঃ 12.5-68 মিমি → জাহাজের অ্যাঙ্কর চেইন ব্যাসার্ধ থেকে নির্বাচন করুন এবং প্রকৃত লিঙ্ক মাত্রা যাচাই করুন।
• প্রধান শরীরঃ ঢালাই ইস্পাত → সঠিক গ্রেড, তাপ চিকিত্সা অবস্থা, উপাদান শংসাপত্র, এবং NDT সুযোগ নিশ্চিত করা উচিত।
• অপারেশনঃ লিভার-অপারেটেড বার → চেইন চলাচলের জন্য খোলে এবং চেইন পথটি জড়িত করার জন্য বন্ধ হয়।
• কাউন্টারবেলেন্সঃ বড় আকারের জন্য ঐচ্ছিক → অপারেটিং ক্লিয়ারেন্স, অনুমোদিত অঙ্কন এবং গ্রাহকের প্রয়োজনীয়তার সাপেক্ষে।
• ইনস্টলেশনঃ ডেক / ফাউন্ডেশন ঢালাই → ফাউন্ডেশন কাঠামো, ঢালাই পা, ডাব্লুপিএস, ডেক শক্তিশালীকরণ, এবং চেইন কেন্দ্ররেখা অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্ট ক্লিনিং + একটি লেয়ার ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ, গ্যালভানাইজিং, বা অন্যান্য সমাপ্তি প্রকল্পের স্পেসিফিকেশন এবং প্রযুক্তিগত উপযুক্ততা অনুসরণ করে।
• প্যাকেজ সরবরাহঃ অ্যাঙ্কর উইন্ডলাস + চেইন গাইড রোলার + চেইন স্টপার → ইন্টারফেস সমন্বয় জাহাজ জিএ এবং চেইন বিন্যাস অনুযায়ী উপলব্ধ।

কিভাবে কাজ করে

Anchor chain runs from the hawse / guide arrangement toward the windlass → Bar is raised for paying out or heaving the chain → Chain is positioned at the required securing point → Lever-operated bar is lowered to engage and restrain the chain path → Final securing and operating checks follow the vessel's approved procedure

অ্যাপ্লিকেশন

ছোট নৌকা। অভ্যন্তরীণ জলপথের জাহাজ। বার্জ। ছোট ট্যাগবোট। ওয়ার্কবোট। হারবার ক্রাফট। কম্প্যাক্ট ফোরকাস্ট অ্যাঙ্করিং সিস্টেম। নতুন বিল্ডিং, প্রতিস্থাপন এবং পুনর্নির্মাণ প্রকল্প।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত অঙ্কন এবং শ্রেণিবদ্ধকরণ সমাজের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।সার্টিফিকেটের ক্ষেত্রটি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত এবং শ্রেণীর অনুমোদনের সাপেক্ষে.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ নতুন জাহাজের জন্য কি এখনও CB* 286-84 স্ট্যান্ডার্ড ব্যবহার করা হয়?

A1: CB* 286-84 প্রতিস্থাপন, মেরামত এবং জাহাজগুলির জন্য প্রাসঙ্গিক যা অনুমোদিত অঙ্কনটি পুরানো নকশাটি নির্দিষ্ট করে। CB/T 4462-2016 CB* 286-1984 প্রতিস্থাপন করেছে,তাই একটি নতুন বিল্ডিং প্রকল্প শিপইয়ার্ডের সাথে প্রয়োজনীয় মান নিশ্চিত করা উচিত, ডিজাইনার, মালিক, এবং শ্রেণীবিভাগ সমাজ।

প্রশ্ন ২ঃ যখন টপটি একটি উইন্ডলাস এবং চেইন গাইড রোলারের সাথে সরবরাহ করা হয় তখন কী পরীক্ষা করা উচিত?

A2: সম্পূর্ণ চেইন রুট নিশ্চিত করুন, চেইন কেন্দ্ররেখা উচ্চতা, সীসা দিক, চেইন হুইল সামঞ্জস্য, stopper অবস্থান, অপারেটিং ক্লিয়ারেন্স, ভিত্তি ইন্টারফেস, ডেক শক্তিশালীকরণ,এবং ক্রু অপারেশন এবং রক্ষণাবেক্ষণের জন্য প্রবেশ.

প্রশ্ন 3: সরবরাহিত মাত্রা টেবিলে স্টপ ধরে রাখার লোড বা পরীক্ষার লোড সংজ্ঞায়িত করা হয়েছে?

A3: না. সরবরাহিত টেবিল চেইন ব্যাস, বি, এইচ, এল, ঢালাই ফুট f, এবং শরীরের ওজন প্রদান করে। ধরে রাখা লোড, প্রমাণ পরীক্ষা, গ্রহণযোগ্যতা মানদণ্ড,এবং শংসাপত্রের পরিধি অবশ্যই প্রযোজ্য মানদণ্ড থেকে নিশ্চিত করতে হবে, ক্লাসের প্রয়োজনীয়তা, এবং অনুমোদিত প্রকল্পের নথি।
