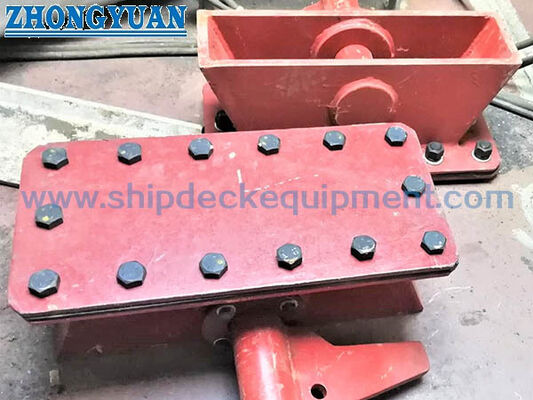

JIS F 2025 B ফিক্সড টাইপ জাহাজ নোঙ্গর চেইন কেবল Clenches জাহাজ মুরিং সরঞ্জাম

চেইন লকারের জন্য ফিক্সড অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ JIS F 2025 টাইপ B

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2025 টাইপ B ক্যাবল ক্ল্যাশ একটি স্থির অ্যাঙ্কর-চেইন শেষ সিলিং ডিভাইস যা চেইন লকারের ভিতরে ইনস্টল করা আছে। এর ঝালাই করা ইস্পাত শরীর এবং ট্রান্সভার্সাল পিন অভ্যন্তরীণ শেষ, বা তিক্ত শেষ ধরে রাখে,অ্যাঙ্কর চেইন যাতে চেইনটি স্বাভাবিক অ্যাঙ্কর হ্যান্ডলিং এবং স্টোভিংয়ের সময় জাহাজের কাঠামোর সাথে ইতিবাচকভাবে সংযুক্ত থাকে.

টাইপ বি হল JIS F 2025-এ স্থির কনফিগারেশন এবং এটিকে পৃথকযোগ্য টাইপ এ বিন্যাস থেকে আলাদা করা উচিত। এটি একটি ডেক মোরিং ফিটিং, চেইন স্টপার, লিফটিং পয়েন্ট,অথবা স্বয়ংক্রিয়ভাবে দ্রুত মুক্তির পরিত্যক্ত ডিভাইস. নির্বাচন প্রযোজ্য অ্যাঙ্কর-চেইন নামমাত্র ব্যাসার্ধ, নিয়ন্ত্রিত স্ট্যান্ডার্ড সংস্করণ বা অনুমোদিত অঙ্কন, ইনস্টলেশন অ্যাক্সেস, ওয়েল্ড ইন্টারফেস,চারপাশের চেইন-লকার কাঠামো, লেপ সিস্টেম, এবং প্রকল্প পরিদর্শন প্রয়োজনীয়তা।

দ্রুত বিবরণী

• পণ্যের ফাংশনঃ চেইন লকারের ভিতরে স্থির অ্যাঙ্কর-চেইন বিটার-এন্ড সিকিউরিটি → অভ্যন্তরীণ চেইন শেষের জন্য একটি সংজ্ঞায়িত কাঠামোগত সংযোগ সরবরাহ করে।
• স্ট্যান্ডার্ড এবং প্রকারঃ JIS F 2025 টাইপ B, স্থায়ী প্রকার → বর্তমান স্ট্যান্ডার্ড সংস্করণ হল JIS F 2025:2021; পুরানো অঙ্কনগুলি এখনও 1992 সংস্করণটি উল্লেখ করতে পারে।
• নামমাত্র আকারের পরিসীমাঃ B40 থেকে B120 → প্রযোজ্য অ্যাঙ্কর চেইনের নামমাত্র ব্যাসার্ধ 38 মিমি থেকে 120 মিমি পর্যন্ত।
• স্ট্যান্ডার্ড উপাদান রেফারেন্সঃ SS400 থেকে JIS G 3101 শরীর এবং টাইপ B পিনের জন্য → বিকল্প উপকরণগুলির জন্য অঙ্কন পর্যালোচনা এবং প্রকল্প অনুমোদন প্রয়োজন।
• রক্ষণাবেক্ষণ ব্যবস্থাঃ পিন চেক টুকরা এবং ষড়ভুজ বোল্ট / বাদাম → সঙ্গে ট্রান্সভার্স পিন নিয়ন্ত্রিত অ্যাক্সেস বজায় রেখে অনিচ্ছাকৃত পিন স্থানচ্যুতি প্রতিরোধ করতে সাহায্য করে।
• ইনস্টলেশনঃ চেইন-লকার কাঠামোর সাথে ঝালাই করা → স্থানীয় বাঁক, ঝালাই পা, শক্তিশালীকরণ, অ্যাক্সেসযোগ্যতা এবং শিপইয়ার্ড ঝালাই পদ্ধতি নিশ্চিত করা উচিত।
• গণনা করা ভরঃ 5.9 কেজি থেকে 102 কেজি → হ্যান্ডলিং, প্যাকিং, ইনস্টলেশন পরিকল্পনা এবং মালবাহী অনুমানের জন্য দরকারী।
• পৃষ্ঠ সুরক্ষাঃ Sa 2.5 ব্লাস্টিং এবং ইপোক্সি দোকান প্রাইমার প্রকল্পের সমাপ্তি হিসাবে সরবরাহ করা যেতে পারে → গ্যালভানাইজিং, চূড়ান্ত লেপ এবং তৈলাক্তকরণের বিবরণ নিশ্চিতকরণের সাপেক্ষে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:JIS F 2025 টাইপ B ফিক্সড ক্যাবল ক্ল্যাশ, প্রয়োজনীয় স্ট্যান্ডার্ড সংস্করণ এবং ভর্তি অঙ্কন অনুযায়ী নামমাত্র আকার B40 থেকে B120 নিশ্চিত করুন।

দ্বিতীয় ধাপঃঅ্যাঙ্কর চেইনের নামমাত্র ব্যাসার্ধ, চেইন গ্রেড, চেইন স্ট্যান্ডার্ড, শেষ লিঙ্ক বিন্যাস এবং কোনও প্রকল্পের লোড বা জরুরী সংযোগ বিচ্ছিন্নকরণের প্রয়োজনীয়তা সরবরাহ করুন।

তৃতীয় ধাপঃচেইন লকারের ভিতরে ইনস্টলেশনের অবস্থান, স্থানীয় পৃষ্ঠের বাঁক, পিন অপসারণের জন্য উপলব্ধ অ্যাক্সেস, ওয়েল্ড ইন্টারফেস, আশেপাশের শক্তিশালীকরণ এবং শিপইয়ার্ড ইনস্টলেশন অঙ্কন নিশ্চিত করুন।

চতুর্থ ধাপ:উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ SS400 হ'ল শরীর এবং টাইপ বি পিনের জন্য স্ট্যান্ডার্ড রেফারেন্স; স্টেইনলেস স্টিল বা অন্যান্য বিকল্পগুলি অ-স্ট্যান্ডার্ড বিকল্প এবং অনুমোদনের প্রয়োজন।

পঞ্চম ধাপঃপৃষ্ঠের চিকিত্সা, চূড়ান্ত পাত্রে লেপ, পিন তৈলাক্তকরণ বা গ্রীস-নিপল প্রয়োজনীয়তা, জারা অনুমোদন, চিহ্নিতকরণ, উপাদান ট্রেসেবিলিটি এবং পরিদর্শন সুযোগ নিশ্চিত করুন।

ষষ্ঠ ধাপঃশ্রেণীবিভাজন সংস্থার প্রয়োজনীয়তা, শংসাপত্রের ধরণ, পরিমাণ, সরবরাহের গন্তব্য, সরবরাহের প্রয়োজনীয় সময় এবং সর্বশেষ অনুমোদিত অঙ্কন বা রেফারেন্স ফটো সরবরাহ করুন।

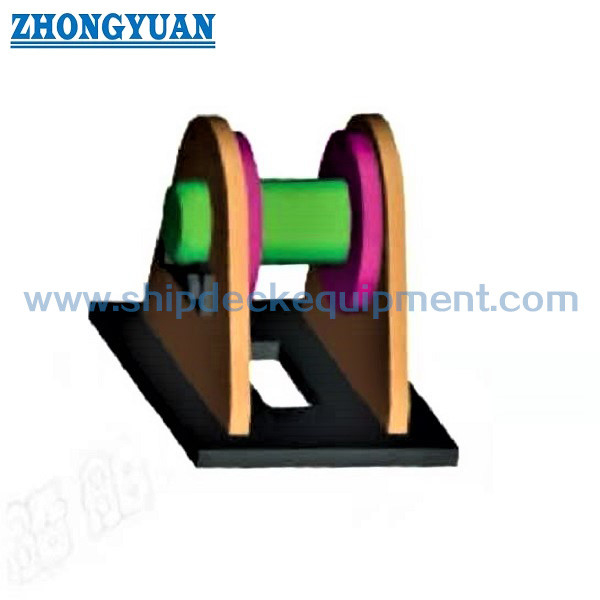

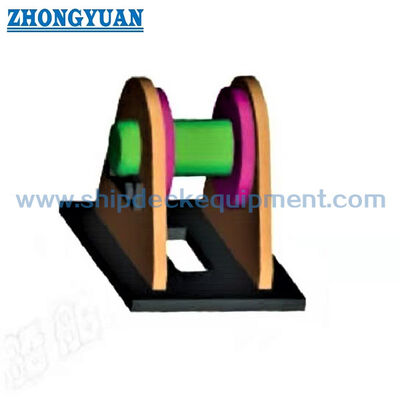

কাঠামো

সোয়েডেড এসএস৪০০ বডি∙ অ্যানকার-চেইন সিট/রিটেনিং ওপেনিং∙ ট্রান্সভার্স ফিক্সড টাইপ পিন∙ পিন চেক পিস∙ হেক্সাগন বোল্ট এবং বাদাম∙ সোয়েডেড চেইন-লকার ইন্টারফেস∙ প্রকল্প-নির্দিষ্ট পৃষ্ঠ সুরক্ষা

অ্যাঙ্কর চেইন, ইনস্টলেশন এবং গুণমানের সুবিধা

• ফিক্সড টাইপ বি বিন্যাসটি চেইন লকারের ভিতরে অ্যাঙ্কর চেইনের তিক্ত প্রান্তকে সুরক্ষিত করার জন্য একটি সহজ এবং কমপ্যাক্ট পদ্ধতি সরবরাহ করে যেখানে একটি পৃথকযোগ্য টাইপ এ প্রক্রিয়া নির্দিষ্ট করা হয় না।
• ষোলটি নামমাত্র আকার B40 থেকে B120 পর্যন্ত একটি সরাসরি মাত্রিক নির্বাচন পথ প্রদান করে এবং অ-মানক চেইন-আকার ব্যাসার্ধের মধ্যে অন্তর্নিহিত করার প্রয়োজন হ্রাস করে।
• পিন চেক টুকরা এবং বোল্ট / বাদাম বিন্যাস ট্রান্সভার্সাল পিন ধরে রাখে এবং পরিদর্শন বা পরিকল্পিত চেইন-শেষ সংযোগ বিচ্ছিন্ন করার জন্য নিয়ন্ত্রিত অপসারণ সমর্থন করে।
• স্ট্যান্ডার্ডটি যখন প্রয়োজন হয় তখন শরীরকে একটি বাঁকা ইনস্টলেশন পৃষ্ঠের সাথে মেলে, তবে চূড়ান্ত কনট্যুরটি জাহাজের কাঠামোর অঙ্কন অনুসরণ করা উচিত।
• স্ট্যান্ডার্ড ওয়েল্ড-লেগ রেফারেন্স ইনস্টলেশন পরিকল্পনা সমর্থন করে; প্রকৃত ওয়েল্ড পদ্ধতি, স্থানীয় শক্তিশালীকরণ, অ্যাক্সেস এবং গ্রহণযোগ্যতা মানদণ্ড শিপইয়ার্ড এবং শ্রেণীর প্রয়োজনীয়তার সাপেক্ষে থাকে।
• উত্পাদন পরিদর্শন উপাদান ট্রেসেবিলিটি, মাত্রিক নির্ভুলতা, পিন ফিট এবং সারিবদ্ধতা, রাইটনার সংযুক্তি, ওয়েল্ড-প্রস্তুত অবস্থা, লেপ সামঞ্জস্যতা উপর দৃষ্টি নিবদ্ধ করা উচিত,এবং ধারালো চেইন-যোগাযোগ প্রান্ত থেকে মুক্ত.
• একটি গ্রীস স্তনবৃন্ত একটি ডিফল্ট JIS বৈশিষ্ট্য হিসাবে চিকিত্সা করা হয় না। যেখানে তৈলাক্তকরণ অ্যাক্সেস প্রয়োজন হয়,এর অবস্থান এবং চেইন বা রিটেইনার অংশগুলির সাথে হস্তক্ষেপ অনুমোদিত অঙ্কনে নিশ্চিত করা উচিত.
• এই পণ্যটির জন্য কোন সমর্থনযোগ্য SWL, MBL, প্রুফ লোড, জরুরী-মুক্তি সময় বা উত্তোলন ফাংশন নির্ধারিত হয় না।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ JIS F 2025:2021 বর্তমান সংস্করণ / 1992 লিগ্যাসি রেফারেন্স → পাত্রে নির্দিষ্টকরণে উল্লিখিত নিয়ন্ত্রিত সংস্করণ নিশ্চিত করুন।
• প্রকারঃ টাইপ বি ফিক্সড → টাইপ এ ডিমটেবল ক্যাবল ক্ল্যাশ থেকে আলাদা।
• নামমাত্র আকারঃ B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → প্রযোজ্য অ্যাঙ্কর চেইন নামমাত্র ব্যাসার্ধ দ্বারা নির্বাচন করুন।
• প্রযোজ্য চেইন ব্যাসার্ধঃ 38-120 মিমি → মাত্রা নির্বাচন পরিসীমা শুধুমাত্র; চেইন গ্রেড এবং ডিজাইন লোড পৃথক নিশ্চিতকরণ প্রয়োজন।
• স্ট্যান্ডার্ড উপাদানঃ SS400 শরীর এবং টাইপ B পিন → বিকল্প স্টেইনলেস স্টীল বা বিশেষ ইস্পাত নির্মাণ অঙ্কন এবং অনুমোদনের সাপেক্ষে।
• ইনস্টলেশনঃ চেইন লকারের ভিতরে welded → স্থানীয় ভিত্তি, কার্ভারেজ, ওয়েল্ড লেগ, শক্তিশালীকরণ এবং অ্যাক্সেস যাচাই করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার একটি রেফারেন্স প্রকল্প সমাপ্তি হিসাবে → চূড়ান্ত লেপ বা galvanizing নিশ্চিতকরণ প্রয়োজন।
• তৈলাক্তকরণঃ ইচ্ছাকৃতভাবে তৈলাক্তকরণ বা প্রকল্প তৈলাক্তকরণের বিধান → স্ট্যান্ডার্ড বৈশিষ্ট্য হিসাবে অনুমান করা হয় না।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের সুযোগ অনুযায়ী উপলব্ধ → শ্রেণির অনুমোদন, সাক্ষী পরিদর্শন এবং শংসাপত্রের স্তর উত্পাদনের আগে সম্মত হওয়া উচিত।

কিভাবে কাজ করে

Anchor-chain bitter end is positioned in the cable clench → Transverse pin secures the chain-end arrangement → Pin check piece and bolt / nut retain the pin → Welded body transfers restraint into the chain-locker structure → Pin is removed only under the vessel's controlled maintenance or disconnection procedure

অ্যাপ্লিকেশন

ট্রেডার জাহাজ ট্যাঙ্কার মালবাহী জাহাজ কনটেইনার জাহাজ সাধারণ মালবাহী জাহাজ কাজের জাহাজ চেইন-লকার অ্যাঙ্কর চেইন-কঠিন শেষ সুরক্ষা নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত অঙ্কন, শ্রেণী-সমাজ পদ্ধতি এবং সম্মত আদেশের সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে।প্রাপ্যতা শ্রেণী অনুমোদনের সাপেক্ষে এবং এটি স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমান করা উচিত নয়.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:JIS F 2025 টাইপ A এবং টাইপ B এর মধ্যে প্রধান পার্থক্য কি?

A1:A টাইপ হল detachable কনফিগারেশন, যখন B টাইপ হল স্থায়ী কনফিগারেশন।টাইপ বি-কে স্বয়ংক্রিয় বা দ্রুত জরুরী মুক্তির ডিভাইস হিসাবে বর্ণনা করা উচিত নয়, যদি না একটি জাহাজ-নির্দিষ্ট অনুমোদিত বিন্যাস এবং পদ্ধতি এই ফাংশনটি নিশ্চিত করে.

প্রশ্ন ২:টাইপ বি শুধুমাত্র গ্রেড ২ বা গ্রেড ৩ অ্যাঙ্কর চেইন শ্রেণিবদ্ধকরণের মাধ্যমে নির্বাচন করা যেতে পারে?

A2:না. স্ট্যান্ডার্ড টেবিলটি অ্যাঙ্কর-চেইন নামমাত্র ব্যাসার্ধ দ্বারা সংগঠিত। চেইন গ্রেড, লিঙ্ক জ্যামিতি, নকশা লোড, প্রমাণ প্রয়োজনীয়তা,এবং জাহাজের পরিত্যক্ত বা রক্ষণাবেক্ষণ পদ্ধতির সাথে সামঞ্জস্যতা পৃথকভাবে নিশ্চিত করা উচিত.

প্রশ্ন ৩ঃউদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3:স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করুন, টাইপ বি নামমাত্র আকার, চেইন ব্যাসার্ধ এবং গ্রেড, শেষ লিঙ্ক বিন্যাস, ইনস্টলেশন ডায়াগ্রাম, স্থানীয় বাঁক, উপাদান, লেপ, তৈলাক্তকরণের প্রয়োজনীয়তা, শংসাপত্রের সুযোগ,পরিমাণ, গন্তব্য এবং ডেলিভারি সময়সূচী।
