JIS F 3410 টাইপ C রোপ স্টিল প্লেট আই প্লেট শিপ মুরিং ইকুইপমেন্ট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F3410-1999 | নামমাত্র মাপ: | 0.5-10 মিমি |
|---|---|---|---|
| টাইপ: | টাইপ সি | অনুমোদিত লোড: | 4.9 থেকে 98KN |
| উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল C-Mn ইস্পাত Forging | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | টাইপ সি ডেকিং রোপ আই প্লেট,JIS F3410 ডেকিং রোপ আই প্লেট,JIS F 3410 বোট মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা

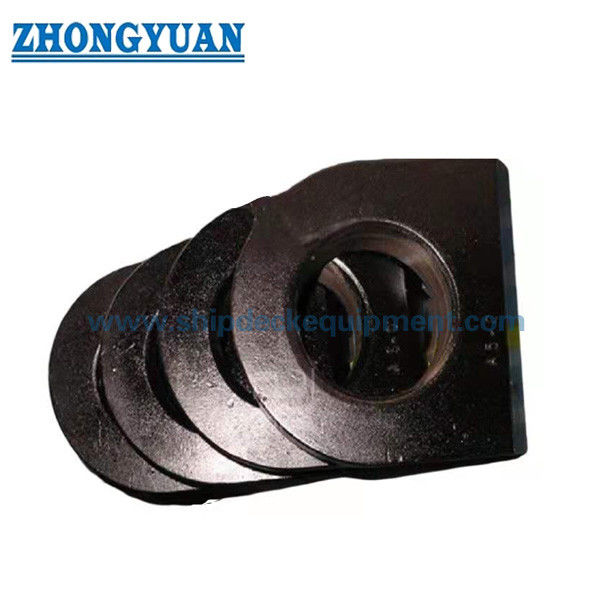

শিপ মুরিং এবং রোপ টার্মিনাল ফিক্সিংয়ের জন্য JIS F 3410 টাইপ সি স্টিল প্লেট আই প্লেট
পণ্য ওভারভিউ
JIS F 3410 Type C স্টিল প্লেট আই প্লেট হল একটি ঢালাই করা শিপবোর্ড সংযোগ ফিটিং যা দড়ি টার্মিনাল, শেকল, পুলি এবং জাহাজের কাঠামোর অনুরূপ সংযুক্তি পয়েন্টগুলি ঠিক করার জন্য ব্যবহৃত হয়। এটি একটি কমপ্যাক্ট চোখের সংযোগ প্রদান করে যেখানে বাহ্যিক লোড অবশ্যই চোখের প্লেট, ওয়েল্ড পা এবং সাপোর্টিং ডেক বা স্ট্রাকচারাল মেম্বার এর মাধ্যমে স্থানান্তরিত করতে হবে।
এই টাইপ সি পৃষ্ঠাটি 4.9 থেকে 98 kN পর্যন্ত অনুমোদিত লোড সহ নামমাত্র আকার 0.5 থেকে 10 কভার করে। একটি বোলার্ড বা চকের বিপরীতে, এই পণ্যটি একটি ফ্রি-স্ট্যান্ডিং মুরিং পোস্ট বা দড়ি গাইড নয়; এটি একটি ঢালাই চোখের সংযোগ বিন্দু। লোডের দিকনির্দেশ, শেকল ফিট, ওয়েল্ড লেগ, বেস স্ট্রাকচার রিইনফোর্সমেন্ট, ম্যাটেরিয়াল গ্রেড, সারফেস ট্রিটমেন্ট, পরিদর্শনের প্রয়োজনীয়তা এবং প্রযোজ্য হলে ক্লাস অনুমোদনের সুযোগ সহ নির্বাচন একসাথে পরীক্ষা করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: JIS F 3410 Type C স্টিল প্লেট আই প্লেট → জাহাজের কাঠামোতে দড়ি টার্মিনাল, শেকল বা পুলি ফিক্সিংয়ের জন্য ঢালাই করা চোখের সংযোগ।
- নামমাত্র আকার পরিসীমা: 0.5 থেকে 10 → এই টাইপ সি সিরিজের জন্য JIS আকার উপাধি; এটি প্লেট বেধ বা একটি মিলিমিটার মান হিসাবে গণ্য করা উচিত নয়।
- অনুমোদিত লোড: 4.9 থেকে 98 kN → চোখের প্লেটের জন্য নির্বাচনের রেফারেন্স; দড়ি MBL, bollard SWL, প্রুফ লোড, বা টেস্ট লোডের সাথে এটি মিশ্রিত করবেন না।
- প্রধান মাত্রা: b/B/D/H/T → ওয়েবপেজ আঁকার জন্য মূল জ্যামিতি, শ্যাকল ক্লিয়ারেন্স পর্যালোচনা, ঢালাই বিন্যাস, এবং উদ্ধৃতি নিশ্চিতকরণ।
- ওয়েল্ডিং লেগ: আকার অনুযায়ী f1 এবং f2
- গণনা করা ওজন: 0.19 থেকে 8.32 কেজি → প্যাকিং, ইনস্টলেশন পরিচালনা, প্রতিস্থাপন পরিকল্পনা, এবং মালবাহী অনুমানের জন্য দরকারী।
- উপাদান রেফারেন্স: হালকা ইস্পাত / SS400 বা সমতুল্য, SM400A / SM400B / SM400C সহ এবং স্টেইনলেস স্টীল বিকল্পগুলি প্রকল্পের প্রয়োজন অনুসারে নিশ্চিত করা হবে৷
- সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার → ফাইনাল পেইন্ট সিস্টেম ভেসেল স্পেসিফিকেশন বা ইয়ার্ডের প্রয়োজনীয়তা অনুসরণ করে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার |
অনুমোদিত লোড কে.এন |
খ | খ | ডি | এইচ | টি | ঢালাই পা f1 |
f2 | ওজন |
| 0.5 | 4.9 | 13 | 52 | 26 | 26 | 13 | 4 | - | 0.19 |
| 1 | ৯.৮ | 15 | 68 | 38 | 38 | 15 | 6 | - | 0.39 |
| 2 | 19.6 | 19 | 86 | 48 | 48 | 19 | 9 | - | 0.78 |
| 3 | 29.4 | 24 | 108 | 60 | 60 | 22 | 11 | - | 1.42 |
| 5 | 49 | 32 | 144 | 80 | 80 | 32 | 13 | - | 3.68 |
| 7.5 | 73.5 | 36 | 162 | 90 | 90 | 36 | 8 | 12 | 5.24 |
| 10 | 98 | 42 | 189 | 105 | 105 | 42 | 9 | 14 | ৮.৩২ |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: JIS F 3410 টাইপ সি এবং নামমাত্র আকার 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 অনুমোদিত লোড এবং জাহাজের অঙ্কন অনুযায়ী নিশ্চিত করুন৷
ধাপ 2: প্রকৃত ব্যবহার নিশ্চিত করুন: দড়ি টার্মিনাল ফিক্সিং, শ্যাকল সংযোগ, পুলি ফিক্সিং, মুরিং আনুষঙ্গিক সংযোগ, বা অন্যান্য শিপবোর্ড সংযুক্তি পয়েন্ট।
ধাপ 3: লোডের দিকনির্দেশ, সংযোগ হার্ডওয়্যার, প্রযোজ্য হলে ন্যূনতম শেকলের প্রয়োজনীয়তা নিশ্চিত করুন এবং আবেদনটি অ-উত্তোলন, কার্গো-সম্পর্কিত, বা বিশেষ অনুমোদন সাপেক্ষে কিনা।
ধাপ 4: ইনস্টলেশন কাঠামো নিশ্চিত করুন: ডেক, বাল্কহেড, বন্ধনী, ফাউন্ডেশন প্লেট, উপলব্ধ ঢালাই দৈর্ঘ্য, ওয়েল্ড লেগ, স্থানীয় শক্তিবৃদ্ধি, এবং শিপইয়ার্ড ওয়েল্ড পরিদর্শন প্রয়োজনীয়তা।
ধাপ 5: উপাদান এবং ফিনিস নিশ্চিত করুন: SS400 / হালকা ইস্পাত / SM400 সমতুল্য / স্টেইনলেস স্টীল বিকল্প, Sa 2.5 ব্লাস্টিং, শপ প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, বা বিশেষ জারা সুরক্ষা৷
ধাপ 6: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুন: উপাদান শংসাপত্র, মেকার সার্টিফিকেট, ক্লাস সার্টিফিকেট, সাক্ষী পরিদর্শন, চৌম্বক কণা / রঞ্জক অনুপ্রবেশ পরীক্ষা, FEA রিপোর্ট, বা প্রয়োজন হলে পুল পরীক্ষা।
ধাপ 7: পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন অঙ্কন, লোড স্কেচ এবং পণ্যের ফটোগুলি প্রদান করুন যদি এটি একটি প্রতিস্থাপন প্রকল্প হয়।
গঠন
স্টিল প্লেট চোখের শরীর | কেন্দ্রীয় চোখ খোলা | মসৃণ যোগাযোগ পৃষ্ঠ | ঢালাই প্রান্ত / ভিত্তি এলাকা | ঢালাই পা f1 / f2 | চিহ্নিত এলাকা | বিস্ফোরিত এবং দোকান-প্রধান পৃষ্ঠ
ওয়েল্ডিং, লোড ডিরেকশন এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ সি জাহাজের কাঠামোর জন্য একটি কমপ্যাক্ট ঢালাইযুক্ত চোখের সংযোগ প্রদান করে যেখানে একটি শেকল, দড়ি টার্মিনাল বা পুলির জন্য একটি বোলার্ড-স্টাইলের মুরিং পোস্টের পরিবর্তে একটি সংজ্ঞায়িত সংযুক্তি পয়েন্ট প্রয়োজন।
- 4.9 থেকে 98 kN পর্যন্ত অনুমোদিত লোড পরিসীমা একটি স্পষ্ট প্রাথমিক নির্বাচনের ভিত্তি দেয়, তবে চূড়ান্ত গ্রহণযোগ্যতা নির্ভর করে লোডের দিক, সংযোগ হার্ডওয়্যার, জোড়ের গুণমান এবং সমর্থনকারী কাঠামোর শক্তির উপর।
- ওয়েল্ডিং পায়ের মানগুলি JIS টাইপ সি টেবিলে অন্তর্ভুক্ত করা হয়েছে, যা শিপইয়ার্ডগুলিকে নতুন বিল্ডিং বা মেরামতের কাজের সময় ফিট-আপ, ঢালাই প্রস্তুতি এবং ইনস্টলেশনের সম্ভাব্যতা পরীক্ষা করতে সহায়তা করে।
- চোখের সাথে যোগাযোগের জায়গাটি মসৃণ এবং দৃশ্যমান ফাটল এবং ফ্ল্যাকিং থেকে মুক্ত হওয়া উচিত, শেকল বা দড়ি টার্মিনাল হার্ডওয়্যারের সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করা উচিত।
- ম্যাটেরিয়াল ট্রেসেবিলিটি অর্ডার স্কোপ অনুযায়ী সাজানো যেতে পারে। SS400 / হালকা ইস্পাত হল টাইপ C এর জন্য একটি সাধারণ স্ট্যান্ডার্ড রেফারেন্স, যখন SM400A / SM400B / SM400C বা স্টেইনলেস স্টীল উৎপাদনের আগে নিশ্চিত হওয়া উচিত।
- নির্দিষ্ট করা হলে চৌম্বকীয় কণা পরিদর্শন বা রঞ্জক অনুপ্রবেশ পরিদর্শন ব্যবস্থা করা যেতে পারে, বিশেষ করে চোখের কনট্যুরের চারপাশে, কাটা প্রান্ত, মেশিনযুক্ত/গঠিত স্থানান্তর এবং ঢালাই-সংলগ্ন এলাকা।
- FEA-ভিত্তিক শক্তি পর্যালোচনা ব্যবহার করা যেতে পারে যখন চোখের খোলার চারপাশে চাপের ঘনত্ব পরীক্ষা করার জন্য, ওয়েল্ড টো, এবং সাপোর্টিং স্ট্রাকচার ইন্টারফেস।
- একটি প্রকল্প-নির্দিষ্ট পুল পরীক্ষা বা প্রমাণ-লোড যাচাইকরণের ব্যবস্থা করা যেতে পারে যখন প্রয়োজনীয় পরীক্ষার লোড, লোডিং দিক, ফিক্সচার বিন্যাস, এবং সাক্ষীর সুযোগ ক্রেতা বা শ্রেণির প্রয়োজনীয়তা দ্বারা স্পষ্টভাবে সংজ্ঞায়িত করা হয়।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: JIS F 3410-1999 → যখন জাহাজের অঙ্কন বা ক্রয় স্পেসিফিকেশন JIS জাহাজ আই প্লেটের মাত্রার জন্য কল করে তখন ব্যবহার করুন।
- প্রকার: ঢালাই করা শিপবোর্ড সংযুক্তি পয়েন্টের জন্য টাইপ C → কমপ্যাক্ট স্টিল প্লেট আই প্লেট কনফিগারেশন।
- নামমাত্র আকার: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → অনুমোদিত লোড, শ্যাকল বিন্যাস এবং ইনস্টলেশন অঙ্কন অনুযায়ী নির্বাচন করুন।
- অনুমতিযোগ্য লোড: 4.9 থেকে 98 kN → চোখের প্লেটের জন্য নির্বাচনের রেফারেন্স, দড়ি ভাঙার লোড নয়, বোলার্ড SWL, বা একটি ডিফল্ট প্রমাণ পরীক্ষার লোড।
- উপাদান: SS400 / হালকা ইস্পাত / SM400 সমতুল্য / স্টেইনলেস স্টীল বিকল্প → চূড়ান্ত গ্রেড, শংসাপত্র, এবং জোড়যোগ্যতার প্রয়োজনীয়তা উদ্ধৃতির আগে নিশ্চিত করা উচিত।
- ইনস্টলেশন: জাহাজের কাঠামোতে ঢালাই করা → ডেক প্লেট, বন্ধনী, বাল্কহেড, ওয়েল্ড লেগ এবং স্থানীয় শক্তিবৃদ্ধি শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার → ফাইনাল পেইন্ট সিস্টেম ভেসেল লেপের স্পেসিফিকেশন মেনে চলা উচিত।
- পরিদর্শন: ভিজ্যুয়াল পরিদর্শন, ডাইমেনশনাল চেক, এবং ঐচ্ছিক MT/PT/FEA/ pull test → পরিদর্শনের সুযোগ ক্রয় আদেশে উল্লেখ করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → মেকার সার্টিফিকেট, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, এবং সাক্ষী পরিদর্শন অর্ডার সুযোগ এবং অনুমোদন প্রক্রিয়া সাপেক্ষে।
কিভাবে এটা কাজ করে
দড়ি টার্মিনাল বা শেকল চোখের খোলার সাথে সংযুক্ত থাকে
অ্যাপ্লিকেশন
শিপ মুরিং আনুষঙ্গিক সংযোগ | দড়ি টার্মিনাল ফিক্সিং | শিকল সংযুক্তি পয়েন্ট | পুলি ফিক্সিং পয়েন্ট | ডেকের জিনিসপত্র | বাল্কহেড বা বন্ধনী-মাউন্ট করা সংযোগ পয়েন্ট | নতুন নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন কাজ
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
