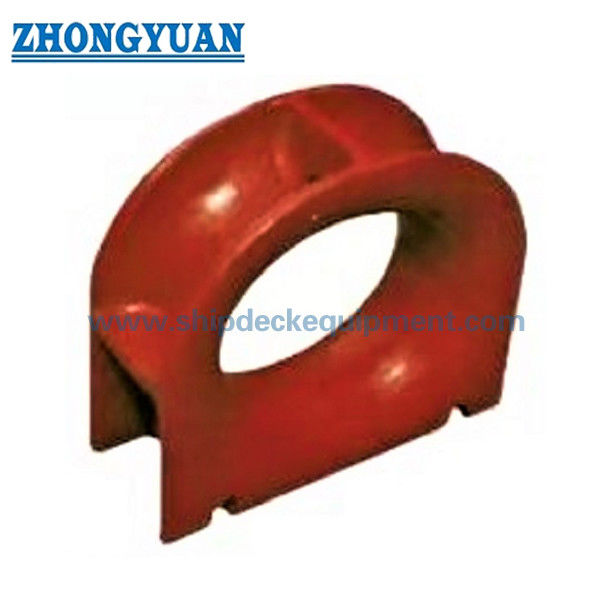

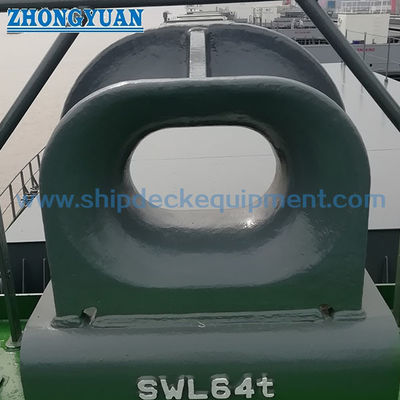

ডেক মাউন্টেড কাস্ট স্টিল মোরিং চক।

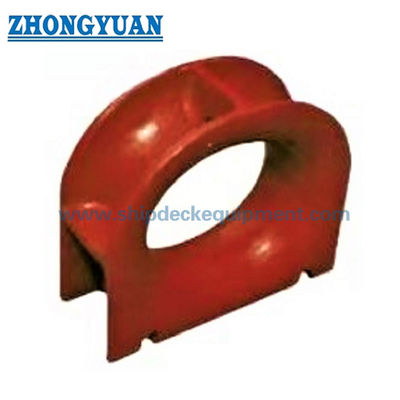

ডেক মাউন্টেড কাস্ট স্টিল মোরিং চক।

পণ্যের সংক্ষিপ্ত বিবরণ

আইএসও ১৩৭১৩ টাইপ এ ডেক মাউন্ট করা মোরিং চক হল একটি ঢালাই ইস্পাত দড়ি গাইড যা জাহাজের পাশে ইনস্টল করা হয় যাতে অভ্যন্তরীণ এবং বহিরঙ্গন অবস্থানের মধ্যে মোরিং বা ট্যাগিং লাইন পরিচালনা করা যায়।এটি সরাসরি উপরের ডেকের সাথে ঝালাই করা যেতে পারে বা মূল ডেকের সাথে সংযুক্ত একটি প্রকল্প-ডিজাইন করা আসনটিতে ইনস্টল করা যেতে পারে, অনুমোদিত ডেক বিন্যাস, শক্তিশালীকরণ, এবং ঢালাই বিবরণ সাপেক্ষে।

টাইপ এ 250 x 200 থেকে 500 x 250B পর্যন্ত সরবরাহিত সাতটি নামমাত্র আকারকে কভার করে, 353 থেকে 1,373 kN পর্যন্ত SWL রেফারেন্স মান এবং 73 থেকে 396 কেজি পর্যন্ত গণনা করা ভর সহ।নির্বাচন প্রকৃত লাইন লোড বিবেচনা করা উচিত, দড়ি টাইপ এবং ব্যাসার্ধ, দড়ি প্রস্তুতকারকের ন্যূনতম বাঁক ব্যাসার্ধ গাইড, সীসা দিক, স্থানীয় ডেক শক্তি, এবং সম্মত SWL চিহ্নিতকরণ।ফিটিং সাধারণত সিন্থেটিক ফাইবার mooring লাইন জন্য নির্বাচিত হয়; তারের দড়ি পরিষেবাটি জাহাজের নকশা এবং প্রযোজ্য বন্ধ শক প্রয়োজনীয়তার সাথে পৃথকভাবে পরীক্ষা করা উচিত।

দ্রুত বিবরণী

• পণ্যের ধরনঃ আইএসও ১৩৭১৩ টাইপ এ ডেক-মাউন্টড কাস্ট স্টীল মোরিং চক → মোরিং এবং অনুমোদিত টোলিং ব্যবস্থা জন্য welded জাহাজ পাশের দড়ি গাইড।
• স্ট্যান্ডার্ডঃ আইএসও ১৩৭১৩ঃ2020, সংস্করণ ২ → বর্তমান প্রকাশিত আইএসও সংস্করণটি মোরিং শকগুলির জন্য প্রকার, নামমাত্র আকার, মাত্রা, উপকরণ, নির্মাণ, উত্পাদন এবং চিহ্নিতকরণের প্রয়োজনীয়তা জুড়ে।
• নামমাত্র আকারের পরিসীমাঃ 250 x 200 থেকে 500 x 250B → সাতটি আকারের বিকল্প রোপ পাসিং, ডেক ফুটপ্রিন্ট এবং প্রকল্পের লোডের প্রয়োজনীয়তার সাথে মেলে।
• রেফারেন্স SWL পরিসীমাঃ 353 থেকে 1,373 kN, সরবরাহিত টেবিলে প্রায় 36 থেকে 140 t → মানগুলি রেফারেন্সের জন্য এবং চূড়ান্ত চিহ্নিত SWL সম্মত লোডিং অবস্থার উপর নির্ভর করে।
• গণনা করা ওজনঃ 73 থেকে 396 কেজি → হ্যান্ডলিং, পরিবহন পরিকল্পনা, ইনস্টলেশন প্রস্তুতি এবং ডেক আসন পর্যালোচনার জন্য দরকারী।
• ইনস্টলেশনের ফর্মঃ সরাসরি ডেক ওয়েল্ডিং বা ডিজাইন করা আসনের উপর ওয়েল্ডিং → স্থানীয় শক্তিশালীকরণ, ওয়েল্ডের বিবরণ এবং লোড স্থানান্তর পথটি জাহাজঘর বা ডিজাইন অফিস দ্বারা নিশ্চিত করা আবশ্যক।
• উপাদান বিকল্পঃ প্রধান সরবরাহের ভিত্তি হিসাবে C-Mn ইস্পাত ঢালাই → ঢালাই স্টেইনলেস স্টীল বা বিশেষ নিম্ন তাপমাত্রা ইস্পাত নির্দিষ্ট এবং অনুমোদিত হলে আলোচনা করা যেতে পারে।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং প্লাস একটি ইপোক্সি দোকান-প্রাইমার লেপ হিসাবে একটি রেফারেন্স সরবরাহ সমাপ্তি → চূড়ান্ত লেপ বা স্টেইনলেস স্টীল পলিশিং প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।

প্রধান প্রযুক্তিগত পরামিতি

প্রধান ওয়েব পেজ মাত্রা এবং ISO 13713 টাইপ এ ডেক মাউন্ট করা মোরিং চকগুলির জন্য নির্বাচনের তথ্য। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি।

প্রাথমিক নির্বাচন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য সেকশন বেধ, ওয়েল্ড লেগ, রেফারেন্স SWL এবং গণনা করা ওজন।

SWL মান এবং গণনা করা ওজনগুলি রেফারেন্স মান।ফিটিং-এ চিহ্নিত চূড়ান্ত SWL ব্যবহারকারী এবং নির্মাতার মধ্যে চুক্তির মাধ্যমে প্রকৃত দড়ি লোডিং অবস্থার অনুযায়ী সামঞ্জস্য করা যেতে পারে.

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ ISO 13713:2020 টাইপ এ, নামমাত্র আকার এবং রেফারেন্স SWL অনুমোদিত মোরিং বা ট্যাগিং বিন্যাস অনুযায়ী নিশ্চিত করুন।

ধাপ ২ঃ দড়ি টাইপ, ব্যাসার্ধ, এমবিএল, নির্মাণ, দড়ি প্রস্তুতকারকের বাঁক ব্যাসার্ধ গাইড, এবং প্রকৃত অনুভূমিক এবং উল্লম্ব সীসা দিক প্রদান করুন।

ধাপ ৩ঃ নিশ্চিত করুন যে শকটি সরাসরি উপরের ডেকের সাথে ঝালাই করা হয়েছে বা একটি আসনের উপর ইনস্টল করা হয়েছে, ডেকের বেধ, শক্তিশালীকরণ, ঝালাইয়ের বিবরণ এবং উপলব্ধ ইনস্টলেশন স্থান সহ।

ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ C-Mn ইস্পাত, স্টেইনলেস স্টিল, অথবা প্রকল্প-নির্দিষ্ট নিম্ন তাপমাত্রা / বরফ শ্রেণীর ইস্পাত যা প্রয়োজনীয় অনমনীয়তা এবং পরীক্ষার তাপমাত্রা।

ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ দোকান প্রাইমার, পাত্রে লেপ সিস্টেম, বিশেষ জারা সুরক্ষা, অথবা নির্দিষ্ট করা হলে পোলিশ স্টেইনলেস স্টীল দড়ি-যোগাযোগ পৃষ্ঠ।

ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্র এবং পরিদর্শন পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, এনডিটি, সাক্ষী পরিদর্শন, চিহ্নিতকরণ এবং ট্রেসেবিলিটি প্রয়োজনীয়তা।

ধাপ ৭ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়সূচী উল্লেখ করুন।

কাঠামো

ঢালাই ইস্পাত চটক শরীর. মসৃণ দড়ি-যোগাযোগ ব্যাসার্ধ. ডেক-ঢালাই বেস ইন্টারফেস. শক্তিশালী খোলার বিভাগ.

কাস্টিং, ওয়েল্ডিং এবং মোরিং ইঞ্জিনিয়ারিংয়ের সুবিধা

• গলিত শরীর একটি অবিচ্ছিন্ন দড়ি-যোগাযোগ প্রোফাইল সরবরাহ করে এবং শক শরীর এবং ওয়েল্ড বেস মাধ্যমে সমর্থনকারী ডেক কাঠামোর মধ্যে লাইন প্রতিক্রিয়া স্থানান্তর করে।
• দড়ি-যোগাযোগের পৃষ্ঠতলগুলি আবৃত করা উচিত এবং মসৃণ করা উচিত যাতে স্থানীয় রুক্ষতা, ধারালো প্রান্ত বা ক্ষতিকারক অনিয়মগুলি মোরিং বা টানা লাইনকে ক্ষয় না করে।
• সাতটি নামমাত্র আকার কেবলমাত্র লোড অনুসারে নির্বাচন করার পরিবর্তে খোলার, ডেক ফুটপ্রিন্ট, রেফারেন্স SWL এবং গণনা করা ভরকে অনুমোদিত জাহাজের বিন্যাসের সাথে মেলে।
• সরবরাহিত SWL মানগুলি রেফারেন্স মান। চূড়ান্ত চিহ্নিত SWL প্রকৃত লোডিং অবস্থা এবং ব্যবহারকারী এবং নির্মাতার মধ্যে চুক্তি প্রতিফলিত করা উচিত;রোপ এমবিএলকে শক SWL হিসাবে বিবেচনা করা উচিত নয়.
• সরাসরি ডেক ইনস্টলেশন এবং আসন-মাউন্ট ইনস্টলেশন উভয়ই সম্ভব, তবে স্থানীয় ডেক রিইনফোর্সমেন্ট, ওয়েল্ড জ্যামিতি এবং শক্তি দিকটি প্রকল্প-নির্দিষ্ট নকশা দায়িত্ব হিসাবে রয়ে গেছে।
• অনুমোদিত প্রকল্প পদ্ধতির অধীনে সমতুল্য ওয়েল্ডিং ভলিউম এবং শক্তি প্রদর্শিত এবং গৃহীত হলেই একটি বিকল্প ওয়েল্ডিং পদ্ধতি বিবেচনা করা যেতে পারে।
• আকার পরিদর্শন, দড়ি-যোগাযোগ পৃষ্ঠ পরিদর্শন, উপাদান ট্রেসেবিলিটি এবং এনডিটি অর্ডার সুযোগ এবং শ্রেণীবিভাগের প্রয়োজনীয়তা অনুযায়ী সাজানো যেতে পারে।
• আইস-ক্লাস বা নিম্ন তাপমাত্রা পরিষেবার জন্য, ইস্পাতের গ্রেড, আঘাতের দৃust়তা, ডিজাইন তাপমাত্রা, মেরামত-ঢালাই পদ্ধতি এবং শ্রেণীর গ্রহণযোগ্যতা উত্পাদনের আগে নিশ্চিত করা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ১৩৭১৩ঃ২০২০ → বর্তমান প্রকাশিত সংস্করণ ২ জাহাজের মোরিং এবং ট্যাগিং ফিটিং - মোরিং চক।
• প্রকারঃ প্রকার A → সরাসরি উপরের ডেক বা একটি অনুমোদিত ডেক আসনের উপর ঝালাইয়ের জন্য ডেক মাউন্ট কনফিগারেশন।
• নামমাত্র আকারঃ 250 x 200 / 300 x 250 / 350 x 250 / 400 x 250 / 450 x 250 / 500 x 250A / 500 x 250B → অনুমোদিত খোলার, পদচিহ্ন এবং লোডের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• রেফারেন্স SWL: 353 থেকে 1,373 kN → প্রাথমিক নির্বাচনের ভিত্তিতে; চূড়ান্ত চিহ্নিতকরণ প্রকৃত লোডিং শর্ত এবং চুক্তির সাপেক্ষে।
• দড়ি প্রয়োগঃ সিনথেটিক-ফাইবার মোরিং বা ট্যাগিং লাইন প্রাথমিক নির্বাচন ভিত্তি হিসাবে → দড়ি বাঁক ব্যাসার্ধ হ্রাস এবং প্রস্তুতকারকের নির্দেশাবলী পরীক্ষা করা উচিত।
• উপাদানঃ ঢালাই C-Mn ইস্পাত → স্টেইনলেস স্টীল বা বিশেষ নিম্ন তাপমাত্রা ইস্পাত শুধুমাত্র যখন প্রকল্প স্পেসিফিকেশন দ্বারা সংজ্ঞায়িত পাওয়া যায়।
• ইনস্টলেশনঃ ডেক ওয়েল্ড বা আসন মাউন্ট → ডেক শক্তিশালীকরণ, লোড দিক, এবং ওয়েল্ড বিস্তারিত উত্পাদন আগে যাচাই করা আবশ্যক।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ সিস্টেম ভাস রং স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী উপলব্ধ → শ্রেণি অনুমোদন, উপাদান শংসাপত্র, এনডিটি এবং সাক্ষী পরিদর্শন ডিফল্ট সরবরাহ হিসাবে অনুমান করা হয় না।

কিভাবে কাজ করে

Mooring or towing line approaches the ship-side chock → Line passes through the selected Type A rope opening → Smooth cast radii guide the line and control local contact → Reaction force is transferred through the cast body and welded interface into the reinforced deck structure → Final markingঅনুমোদিত প্রকল্পের সুযোগ অনুযায়ী পরিদর্শন এবং লেপ সম্পন্ন হয়

অ্যাপ্লিকেশন

মহাসাগরীয় জাহাজ∙ মালবাহী জাহাজ∙ ট্যাঙ্কার∙ বাল্ক ক্যারিয়ার∙ কনটেইনার জাহাজ∙ জাহাজের পাশের ডেকের মোরিং স্টেশন∙ অনুমোদিত টানা লাইন লিড পজিশন∙ নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক টাইপ এ আকার এবং SWL নির্বাচন কিভাবে করা উচিত?

A1: প্রকৃত মোরিং বা ট্যাগিং লোড, দড়ি টাইপ এবং MBL, সীসা কোণ, খোলার প্রয়োজনীয়তা, ডেক বিন্যাস, শক্তিশালীকরণ এবং অনুমোদিত জাহাজের অঙ্কন থেকে নামমাত্র আকার নির্বাচন করুন।স্ট্যান্ডার্ড টেবিলের SWL একটি রেফারেন্স মান; চূড়ান্ত চিহ্নিত SWL চুক্তির মাধ্যমে প্রকৃত লোডিং অবস্থার অনুযায়ী সামঞ্জস্য করা যেতে পারে।

প্রশ্ন ২ঃ আইএসও ১৩৭১৩ টাইপ এ কি তারের দড়ি জন্য উপযুক্ত?

A2: টাইপ A সাধারণত নাইলন এবং অন্যান্য সিন্থেটিক-ফাইবার লাইনগুলির জন্য নির্বাচিত হয় এবং দড়ি প্রস্তুতকারকের সর্বনিম্ন বাঁক ব্যাসার্ধের নির্দেশিকা পরীক্ষা করা উচিত।ওয়্যার-রোপ সার্ভিস একটি পৃথক প্রকৌশল পর্যালোচনা প্রয়োজন; যদি পাত্রে নির্দিষ্টকরণে একটি বন্ধ শক প্রয়োজন হয়, ISO 13729 বা অন্য অনুমোদিত প্রকল্পের মান ব্যবহার করা উচিত।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন ইনস্টলেশন তথ্য প্রয়োজন?

A3: নামমাত্র আকার, লোড বেস, দড়ি তথ্য, সরাসরি ডেক বা আসন ইনস্টলেশন, ডেক রিইনফোর্সমেন্ট, ওয়েড বিবরণ, উপাদান গ্রেড, লেপ সিস্টেম, শংসাপত্রের সুযোগ, পরিমাণ, জাহাজের ধরন নিশ্চিত করুন,লক্ষ্যস্থান, এবং বিতরণ সময়সূচী। একটি অনুমোদিত ব্যবস্থা অঙ্কন দৃঢ়ভাবে সুপারিশ করা হয়।

অঙ্কনআইএসও ১৩৭১৩ টাইপ এ কাস্টিং স্টিল ডেক মাউন্টড মোরিং ট্যাগিং চক শিপ ট্যাগিং সরঞ্জাম
