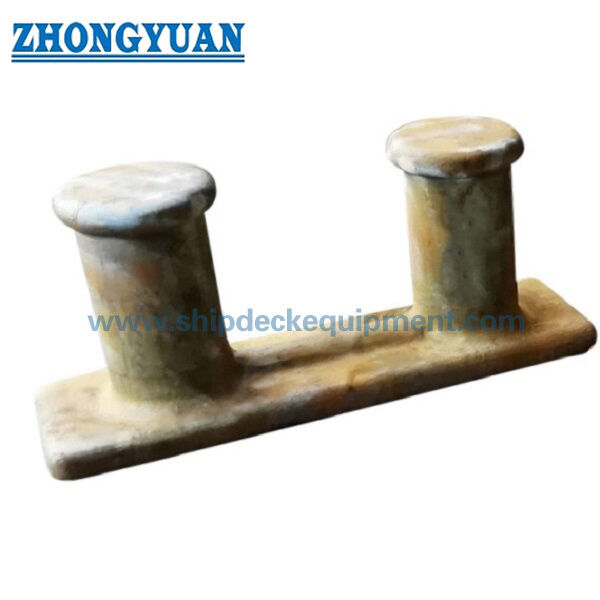

ঢালাই ইস্পাত বড় ডাবল বিট বলার্ড∙∙ ASTM A27-70-36 অভ্যন্তরীণ বার্জ মোরিং জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | বড় এবং ভারী ডাবল বিট বোলার্ড; | টাইপ: | 12", 14" শিং সহ বা ছাড়া; 10" এছাড়াও উপলব্ধ; |
|---|---|---|---|
| উপাদান গ্রেড: | ASTM A27-70-36 C-Mn কাস্টিং স্টিল বা সমতুল্য; | মান নিয়ন্ত্রণ: | উপাদান যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা, এক্স-রে, ম্যাগম্যাটিক পরীক্ষা বা রঞ্জক অনুপ্রবেশ পরীক্ষা প্র |
| সারফেস ট্রিটমেন্ট: | স্যান্ডব্লাস্টিং, দোকান প্রাইমার আঁকা হতে পারে; | সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট। |
| কাস্টিং কারিগর:: | হারিয়ে যাওয়া ফেনা, বালির ছাঁচ; | ||
| বিশেষভাবে তুলে ধরা: | astm a27 শিপ মুরিং বোলার্ড,কাস্টিং স্টিল শিপ মুরিং বোলার্ড,astm a36 শিপ বোলার্ড |
||
পণ্যের বর্ণনা
কাস্ট স্টিল বড় ডাবল বিট বোলার্ড | অভ্যন্তরীণ বার্জ মুরিংয়ের জন্য ASTM A27-70-36
পণ্য ওভারভিউ
কাস্ট স্টিলের বড় ডাবল বিট বোলার্ড হল একটি ডেক মুরিং ফিটিং যা অভ্যন্তরীণ বার্জ, নদীর জলযান, ওয়ার্কবোট, টাগ এবং শিপ মুরিং স্টেশনগুলিতে একটি নির্দিষ্ট দড়ি হোল্ডিং পয়েন্ট হিসাবে ব্যবহৃত হয়। এটি 12 ইঞ্চি এবং 14 ইঞ্চি আকারে হর্ন সহ বা ছাড়াই সরবরাহ করা হয়, অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে 10 ইঞ্চি প্রাপ্যতা নিশ্চিত করা হয়। বোলার্ড বডিটি ASTM A27 গ্রেড 70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য থেকে তৈরি, তাপ চিকিত্সা, যান্ত্রিক সম্পত্তি পরীক্ষা, এবং ক্রয়ের স্পেসিফিকেশন অনুযায়ী সারফেস ফিনিশিং ব্যবস্থা করা হয়েছে।
এই বোলার্ডটি মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, চিলি, কলম্বিয়া এবং আর্জেন্টিনা সহ আমেরিকার অন্তর্দেশীয় বার্জ এবং নদীর ফ্লিট প্রকল্পগুলির জন্য বিশেষভাবে উপযুক্ত, যেখানে ক্রেতাদের প্রায়ই নির্ভরযোগ্য ঢালাই ইস্পাত গুণমান, প্রতিযোগিতামূলক ব্যাচ সরবরাহ, পরিদর্শন ট্রেসেবিলিটি এবং ব্যবহারিক ডেক ইনস্টলেশন সমর্থন প্রয়োজন। চাঙ্গা বেস ডিজাইন, মসৃণ দড়ি-যোগাযোগ রেডিআই, ঐচ্ছিক অ-ধ্বংসাত্মক পরীক্ষা, FEA পর্যালোচনা, এবং লোড পরীক্ষার ব্যবস্থা জাহাজের অঙ্কন, মুরিং লোড ভিত্তি, ডেক শক্তিবৃদ্ধি এবং শংসাপত্রের সুযোগের সাথে একত্রে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: বড় ডাবল বিট কাস্ট স্টিল বোলার্ড → বার্জ এবং জাহাজের মুরিং ব্যবস্থার জন্য নির্দিষ্ট ডেক মুরিং পয়েন্ট।
- নামমাত্র মাপ: 12 ইঞ্চি এবং 14 ইঞ্চি → বড় অভ্যন্তরীণ বার্জ এবং জাহাজ মুরিং অ্যাপ্লিকেশনের জন্য প্রধান সরবরাহ করা মাপ।
- ঐচ্ছিক কনফিগারেশন: হর্ন সহ বা ছাড়াই → হর্ন বিন্যাস জাহাজের অঙ্কন এবং দড়ি হ্যান্ডলিং অনুশীলন অনুসরণ করা উচিত।
- উপাদানের গ্রেড: ASTM A27 গ্রেড 70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → উপাদানের সমতা এবং পরীক্ষার মান অর্ডার প্রকাশের আগে নিশ্চিত করা উচিত।
- রিইনফোর্সড বেস: অতিরিক্ত সেন্টার স্টিফেনার → প্রোজেক্ট লোড বেসিস এবং ডেক স্ট্রাকচারের সাথে চেক করার সময় স্থানীয় শক্তি এবং লোড স্থানান্তর উন্নত করে।
- মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ: গোলাকার বিট ব্যাসার্ধ এবং মসৃণ অংশের রূপান্তর → দড়ি কাটার ঝুঁকি এবং স্থানীয় চাপের ঘনত্ব কমাতে সাহায্য করে।
- আনুমানিক ওজন: 12 ইঞ্চির জন্য 1045 পাউন্ড / 474 কেজি এবং 14 ইঞ্চির জন্য 1596 পাউন্ড / 724 কেজি → হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
- পরিদর্শনের বিকল্প: যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা রেকর্ড, DPT, MT/MPI, স্থানীয় RT, FEA পর্যালোচনা, এবং লোড পরীক্ষা → প্রকল্পের প্রয়োজনীয়তা এবং অনুমোদনের সুযোগ অনুসারে সাজানো।
প্রধান প্রযুক্তিগত পরামিতি
| বর্ণনা | ইঞ্চিতে মাত্রা(মিমি) | পাউন্ড | |||||||||||
| ক | খ | গ | ডি(Ø) | ই | চ(Ø) | জি | এইচ | আমি | জে | কে | (কেজিএস) | ||
| ডাবল বিট 12” | ৬০” | 18” | 25.5” | 15” | 13.5” | 12” | 5.4” | 3” | 1” | 1.25” | 3” | 1045 | |
| (1524) | (৪৫৭) | (647) | (৩৮১) | (৩৪৩) | (305) | (137) | (৮৩) | (25) | (৩২) | (৭৬) | (৪৭৪) | ||
| ডাবল বিট 14” | 66” | 21” | 26.25” | 17.5” | 13” | 14” | 5.7” | 3.5” | 1” | ১.৫” | 3.5” | 1596 | |
| (1676) | (533) | (667) | (৪৪৫) | (৩৪৩) | (৩৫৬) | (145) | (৮৯) | (25) | (৩৮) | (৮৯) | (724) | ||
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: প্রয়োজনীয় নামমাত্র আকার নিশ্চিত করুন: 12 ইঞ্চি বা 14 ইঞ্চি, শিং সহ বা ছাড়া। 10 ইঞ্চি সরবরাহের জন্য, উদ্ধৃতির আগে অঙ্কন, মাত্রা এবং পরিমাণ নিশ্চিত করুন।
ধাপ 2: আবেদন জাহাজের ধরন এবং ইনস্টলেশনের অবস্থান নিশ্চিত করুন, যেমন অভ্যন্তরীণ বার্জ ডেক, নদী জাহাজ মুরিং স্টেশন, টাগ ডেক, বা প্রতিস্থাপন বোলার্ড অবস্থান।
ধাপ 3: মুরিং লোডের ভিত্তিতে নিশ্চিত করুন, প্রয়োজনীয় SWL/ ডিজাইন লোড যদি পাওয়া যায়, দড়ি বিন্যাস, দড়ি মোড়ানো কোণ, ডেক শক্তিশালীকরণ, এবং ঢালাই / মাউন্টিং ইন্টারফেস।
ধাপ 4: উপাদান এবং পৃষ্ঠ চিকিত্সা নিশ্চিত করুন: ASTM A27 গ্রেড 70-36 বা সমতুল্য, তাপ চিকিত্সার প্রয়োজনীয়তা, স্যান্ডব্লাস্টিং, শপ প্রাইমার, চূড়ান্ত আবরণ, বা বিশেষ জারা সুরক্ষা।
ধাপ 5: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুন: উপাদান পরীক্ষার রিপোর্ট, তাপ চিকিত্সা রেকর্ড, DPT, MT/MPI, স্থানীয় RT, FEA গণনা, লোড পরীক্ষা, তৃতীয় পক্ষের পরিদর্শন, ABS/শ্রেণীর অনুমোদন, প্রকার অনুমোদন, বা নকশা অনুমোদন প্রয়োজন হলে।
ধাপ 6: পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজের অঙ্কন, বিদ্যমান বোলার্ড ফটো এবং যেকোন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন প্রদান করুন।
গঠন
ঢালাই ইস্পাত ডাবল-বিট বডি | যমজ দড়ি-যোগাযোগ বিটস | ঐচ্ছিক হর্ন কনফিগারেশন | কেন্দ্র stiffeners সঙ্গে চাঙ্গা বেস | ডেক ঢালাই / মাউন্টিং ইন্টারফেস | তাপ-চিকিত্সা ASTM A27-70-36 ঢালাই | বিস্ফোরিত এবং দোকান-প্রধান ফিনিস
কাস্টিং, পরিদর্শন এবং মুরিং ইঞ্জিনিয়ারিং সুবিধা
- ASTM A27 গ্রেড 70-36 বা সমতুল্য ঢালাই ইস্পাত বার্জ এবং জাহাজের মুরিং ফিটিংগুলির জন্য উপযুক্ত যেখানে ঢালাই শক্তি, দৃঢ়তা এবং সনাক্তযোগ্য যান্ত্রিক বৈশিষ্ট্য প্রয়োজন।
- হারানো ফেনা ঢালাই বা বালি ছাঁচ ঢালাই আকার, ব্যাচ পরিমাণ, মাত্রিক প্রয়োজন, এবং উত্পাদন ব্যবস্থা অনুযায়ী নির্বাচন করা যেতে পারে।
- বেসের মাঝখানে অতিরিক্ত স্টিফেনারগুলি স্থানীয় কাঠামোগত ধারাবাহিকতা উন্নত করতে এবং বিটগুলি থেকে ডেক সংযোগ এলাকায় লোড স্থানান্তর করতে সহায়তা করে।
- মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, গোলাকার ব্যাসার্ধ, এবং বাঁকা অংশের স্থানান্তরগুলি তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করে এবং মুরিং অপারেশনের সময় অপ্রয়োজনীয় দড়ির ক্ষতি এড়াতে সহায়তা করে।
- ডেলিভারির আগে তাপ চিকিত্সা স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য এবং বারবার বার্জ বোলার্ড সরবরাহের জন্য আরও সামঞ্জস্যপূর্ণ ঢালাই কর্মক্ষমতা সমর্থন করে।
- রঞ্জক অনুপ্রবেশ পরীক্ষা, চৌম্বকীয় কণা পরীক্ষা, এবং স্থানীয় রেডিওগ্রাফিক পরীক্ষার ব্যবস্থা করা যেতে পারে জটিল এলাকায় যেখানে চাপ ঘনত্ব বা কাস্টিং ইঙ্গিত নিয়ন্ত্রণ প্রয়োজন।
- FEA-ভিত্তিক শক্তি গণনা এবং লোড / টান পরীক্ষা প্রকল্পের প্রয়োজনীয়তা, অঙ্কন অনুমোদনের সুযোগ এবং পরিদর্শন পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে।
- খরচ-কার্যকর ঢালাই ইস্পাত উৎপাদন অভ্যন্তরীণ বার্জ ফ্লিট এবং প্রতিস্থাপন প্রকল্পগুলির জন্য উপযুক্ত যেগুলির জন্য অপ্রয়োজনীয় অতিরিক্ত-স্পেসিফিকেশন ছাড়াই নির্ভরযোগ্য ঢালাই গুণমান প্রয়োজন।
কাস্টম বৈশিষ্ট্য
- পণ্য বিভাগ: কাস্ট স্টিল ডাবল বিট বোলার্ড → জাহাজ, বার্জ, এবং সামুদ্রিক ডেক মুরিং ব্যবস্থার জন্য ফিক্সড মুরিং ফিটিং।
- উপাদান: ASTM A27 গ্রেড 70-36 বা সমতুল্য → চূড়ান্ত উপাদান সমতা, রাসায়নিক গঠন, এবং যান্ত্রিক বৈশিষ্ট্য অর্ডার স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
- নামমাত্র আকার: 12 ইঞ্চি / 14 ইঞ্চি → জাহাজের অঙ্কন, দড়ির বিন্যাস, প্রয়োজনীয় লোডের ভিত্তিতে এবং উপলভ্য ডেকের জায়গা অনুযায়ী নির্বাচন করুন।
- হর্ন বিকল্প: শিং সহ বা শিং ছাড়া → দড়ি হ্যান্ডলিং পদ্ধতি এবং বিদ্যমান বোলার্ড বিন্যাস অনুযায়ী নিশ্চিত করুন।
- কাস্টিং কারিগর: হারিয়ে যাওয়া ফেনা বা বালির ছাঁচ → উৎপাদন পদ্ধতি ব্যাচের পরিমাণ, আকার, প্যাটার্নের প্রাপ্যতা এবং পরিদর্শনের প্রয়োজনীয়তার উপর নির্ভর করে।
- বেস রিইনফোর্সমেন্ট: সেন্টার স্টিফেনার যোগ করা হয়েছে
- পরিদর্শনের সুযোগ: যান্ত্রিক পরীক্ষা / তাপ চিকিত্সা / DPT / MT / RT / লোড পরীক্ষা → পরিদর্শন আইটেম উত্পাদন এবং উদ্ধৃতি আগে নির্দিষ্ট করা উচিত.
- শংসাপত্রের প্রয়োজনীয়তা: অনুরোধের ভিত্তিতে তৃতীয়-পক্ষ বা শ্রেণীবিভাগের অনুমোদন পাওয়া যায়
- সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং এবং শপ প্রাইমার → চূড়ান্ত আবরণ সিস্টেমটি জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করা উচিত।
কিভাবে এটা কাজ করে
মুরিং দড়ি বোলার্ডের কাছে যায়
অ্যাপ্লিকেশন
অভ্যন্তরীণ বার্জ | নদীর বজরা | ওয়ার্কবোট | টাগবোট | ধাক্কা নৌকা | কার্গো জাহাজের ডেক মুরিং স্টেশন | শিপইয়ার্ড প্রতিস্থাপন প্রকল্প | মার্কিন যুক্তরাষ্ট্র অভ্যন্তরীণ বার্জ বহর | ব্রাজিল, চিলি, কলম্বিয়া, এবং আর্জেন্টিনা নদী জাহাজ প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্র এবং অনুমোদনের নথিগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে। তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, শ্রেণীবিভাগ সমাজের প্রকার অনুমোদনের শংসাপত্র, এবং শ্রেণী নকশা অনুমোদন প্রদান করা যেতে পারে যখন অনুমোদিত প্রকল্পের সুযোগ অন্তর্ভুক্ত করা হয়।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কিভাবে সঠিক 12 ইঞ্চি বা 14 ইঞ্চি বোলার্ড সাইজ নির্বাচন করা উচিত?
A1: জাহাজের অঙ্কন, প্রয়োজনীয় মুরিং লোড ভিত্তি, দড়ি বিন্যাস, ডেক স্পেস, দড়ি মোড়ানো কোণ, হর্নের প্রয়োজনীয়তা এবং ডেক শক্তিবৃদ্ধি অনুযায়ী আকার নির্বাচন করুন। 14 ইঞ্চি বোলার্ডের বৃহত্তর প্রধান মাত্রা এবং উচ্চতর আনুমানিক ওজন রয়েছে, তবে চূড়ান্ত SWL বা ডিজাইন লোডের জন্য এখনও প্রকল্প নিশ্চিতকরণ প্রয়োজন।
প্রশ্ন 2: সরবরাহ করা মাত্রা টেবিল SWL সংজ্ঞায়িত করে?
A2: না। সরবরাহ করা টেবিল শুধুমাত্র মাত্রা এবং আনুমানিক ওজন প্রদান করে। SWL, ডিজাইন লোড, প্রুফ লোড এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্পের স্পেসিফিকেশন, FEA গণনা, শ্রেণী/থার্ড-পার্টি অনুমোদন এবং প্রয়োজনে লোড টেস্ট প্ল্যান দ্বারা নিশ্চিত হওয়া উচিত।
প্রশ্ন 3: কি পরিদর্শন এবং শংসাপত্র নথি প্রদান করা যেতে পারে?
A3: উপাদান সম্পত্তি পরীক্ষার রিপোর্ট, তাপ চিকিত্সা রেকর্ড, নির্মাতা শংসাপত্র, DPT, MT / MPI, স্থানীয় RT, FEA গণনা রিপোর্ট, লোড পরীক্ষার রিপোর্ট, তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, ABS / শ্রেণীর অনুমোদন, প্রকার অনুমোদন, বা নকশা অনুমোদন অর্ডার সুযোগ এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।
