বার্জ এবং ওয়ার্কবোটের জন্য ইস্পাত একক বিট বোলার্ড কাস্ট করুন | ASTM A27-70-36 থ্রু-ডেক এবং ফ্লাশ ওয়েল্ড প্রকার

বার্গ এবং ওয়ার্কবোটের জন্য কাস্ট স্টীল সিঙ্গল বিট বোলার্ড∙ এএসটিএম এ২৭-৭০-৩৬ থ্রু-ডেক ও ফ্লাশ ওয়েড টাইপ

পণ্যের সংক্ষিপ্ত বিবরণ

এএসটিএম এ 27-70-36 ঢালাই ইস্পাত একক বিট বোলার্ড হ'ল অভ্যন্তরীণ নদী বার্গ, টোবোট, পিচবোট, ছোট পরিষেবা জাহাজ এবং কাজের নৌকাগুলির জন্য একটি ঝালাইযুক্ত ডেক মোরিং ফিটিং।এটি বার্জ সংযোগের জন্য দড়ি বা তারের লাইনগুলির সাথে ব্যবহৃত হয়, চেকিং এবং মোরিং অপারেশন যেখানে একটি একক উল্লম্ব বিট এবং একটি কম্প্যাক্ট ডেক পদচিহ্ন পছন্দ করা হয়।

সরবরাহিত পরিসীমা 8 ইঞ্চি এবং 10 একক বিট কনফিগারেশন জুড়ে, বর্গক্ষেত্র-বেস ভারী-ডুয়িং থ্রু-ডেক, বৃত্তাকার-বেস থ্রু-ডেক, বৃত্তাকার-বেস ফ্লাশ টাইপ সহ,এবং একটি অতিরিক্ত 8 স্কোয়ার বেস আইটেম চূড়ান্ত টাইপ নিশ্চিতকরণ প্রয়োজন. উপাদান ট্রেসযোগ্যতা, তাপ চিকিত্সা, ঢালাই দৃঢ়তা, ঢালাই-জোন প্রস্তুতি, FEA পর্যালোচনা, টান পরীক্ষা,এবং ABS / ক্লাস পরিদর্শন সুযোগ জাহাজ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত.

দ্রুত বিবরণী

• পণ্যের ধরনঃ ঢালাই ইস্পাত একক বিট bollard → কমপ্যাক্ট ডেক mooring point for barges, towboats, workboats, and small river vessels.
• নামমাত্র বিট ব্যাসঃ 8 ইঞ্চি এবং 10 ইঞ্চি → উত্তর আমেরিকার অভ্যন্তরীণ জাহাজের বাজারে ব্যবহৃত সাধারণ ইঞ্চি ভিত্তিক ডেক হার্ডওয়্যার নির্বাচন মেলে।

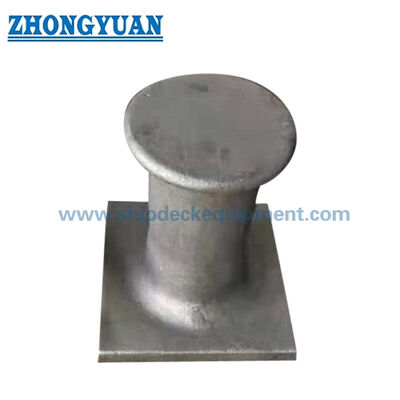

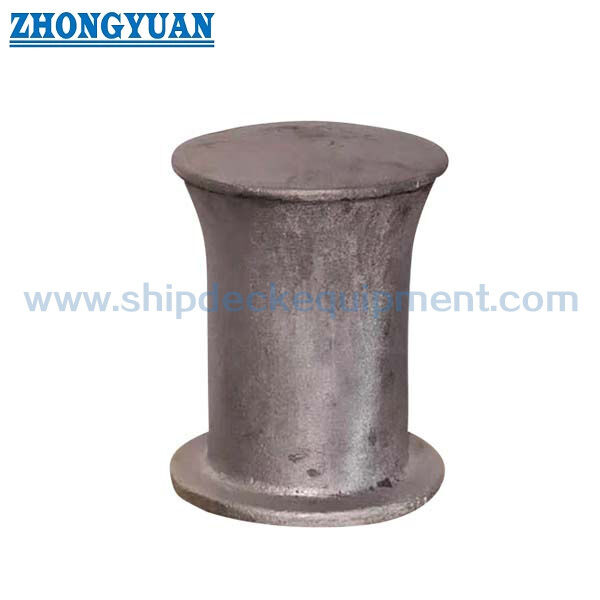

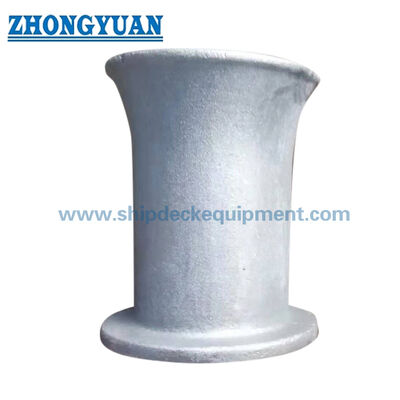

• ইনস্টলেশন ফর্মঃ থ্রু-ডেক ভারী দায়িত্ব, গোল-বেস থ্রু-ডেক, গোল-বেস ফ্লাশ টাইপ, এবং বর্গক্ষেত্র-বেস বিকল্প → ডেক অনুপ্রবেশ, ওয়েল্ড ইন্টারফেস, এবং প্রতিস্থাপন অঙ্কন অনুযায়ী নির্বাচন করুন।
• উপাদান গ্রেডঃ ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → তাপ চিকিত্সা ঢালাই ইস্পাত উপাদান সার্টিফিকেট এবং অর্ডার সুযোগ অনুযায়ী যান্ত্রিক পরীক্ষা রিপোর্ট সঙ্গে।
• দড়ি-যোগাযোগ পৃষ্ঠঃ মসৃণ এবং ক্ষতিকারক burrs থেকে মুক্ত → সংযোগ, চেকিং, এবং mooring লাইন হ্যান্ডলিং সময় দড়ি কাটা ঝুঁকি কমাতে সাহায্য করে।
• কাস্টিং গুণমান নিয়ন্ত্রণঃ উপাদান যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা রেকর্ড, MT / PT / RT যখন প্রয়োজন → গ্যাস porosity, slag অন্তর্ভুক্তি,নির্দিষ্ট গ্রহণযোগ্যতার মানদণ্ডের মধ্যে মাটির নিচে এবং পৃষ্ঠের নিচে নির্দেশাবলী নিয়ন্ত্রিত হয়.
• ইঞ্জিনিয়ারিং সমর্থনঃ যখন নির্দিষ্ট করা হয় তখন FEA শক্তি গণনা এবং টান পরীক্ষা সংগঠিত করা যেতে পারে → বিট রুট, বেস ট্রানজিশন এবং ওয়েল্ড ডেক ইন্টারফেসে স্ট্রেস ঘনত্ব পর্যালোচনা করার জন্য দরকারী।
• সার্টিফিকেটের পরিধিঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে এবিএস অনুমোদন / শ্রেণি পরিদর্শন এবং মিল উপাদান শংসাপত্রের ব্যবস্থা করা যেতে পারে → প্রতিটি আদেশের জন্য ডিফল্ট হিসাবে চিকিত্সা করা হয় না।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রয়োজনীয় একক বিট আকার নিশ্চিত করুনঃ ৮ ইঞ্চি বা ১০ ইঞ্চি, এবং যদি পাওয়া যায় তবে ভাসনের অঙ্কন বা প্রতিস্থাপন অংশের রেফারেন্স সরবরাহ করুন।

ধাপ ২ঃ ইনস্টলেশনের ফর্ম নিশ্চিত করুনঃ বর্গাকার বেস, গোলাকার বেস, থ্রু-ডেক, ভারী-ডুয়িং থ্রু-ডেক, ফ্লাশ টাইপ, বা অন্য ডেক বিন্যাস।

ধাপ ৩ঃ আবেদনকারী জাহাজের ধরন নিশ্চিত করুনঃ অভ্যন্তরীণ নদী বার্জ, টোবোট, পিচবোট, ওয়ার্কবোট, ছোট সার্ভিস জাহাজ, বা অন্যান্য সামুদ্রিক ডেক অ্যাপ্লিকেশন।

ধাপ ৪ঃ উৎপাদনের আগে লোড বেস নিশ্চিত করুনঃ প্রত্যাশিত লাইন/ডায়ার আকার, রোপ এমবিএল যদি জানা থাকে, ডিজাইন নিরাপত্তা ফ্যাক্টর, প্রয়োজনীয় এসডব্লিউএল যদি নির্দিষ্ট করা হয়, টান-পরীক্ষার প্রয়োজনীয়তা এবং ডেক রিইনফোর্সমেন্ট অঙ্কন।

ধাপ ৫ঃ উপাদান এবং পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করুনঃ ASTM A27-70-36 বা সমমানের, তাপ চিকিত্সা, উপাদান যান্ত্রিক পরীক্ষা, MT / PT / RT এলাকা এবং গ্রহণযোগ্যতা মানদণ্ড।

ধাপ ৬ঃ পৃষ্ঠের চিকিত্সা, ঢালাইয়ের পরে লেপ, পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, এবিএস / শ্রেণীর পরিদর্শন সুযোগ এবং প্রয়োজনীয় শংসাপত্র প্যাকেজ নিশ্চিত করুন।

কাঠামো

Cast steel single bitt body | Smooth rope-contact post | Square or round base | Thru-deck or flush welded installation | Weld-preparation area | Heat-treated casting | Optional inspection and pull-test arrangement

কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং এর সুবিধা

• এএসটিএম এ 27-70-36 বা সমতুল্য কাস্ট স্টিল কাস্ট সামুদ্রিক ডেক হার্ডওয়্যারের জন্য উপযুক্ত যেখানে একটি কমপ্যাক্ট বিট আকৃতি, ওয়েল্ডেবল বেস এবং নিয়ন্ত্রিত যান্ত্রিক বৈশিষ্ট্য প্রয়োজন।
• বিট পোস্ট, বেস ট্রানজিশন, এবং ব্যাস পরিবর্তন এলাকা স্থানীয় চাপ ঘনত্ব কমাতে মসৃণ হতে ডিজাইন করা হয় এবং ধারালো প্রান্তগুলি এড়াতে পারে যা মোরিং দড়ি ক্ষতিগ্রস্ত করতে পারে।
• তাপ চিকিত্সা এবং উপাদান যান্ত্রিক পরীক্ষা শক্তি ধারাবাহিকতা সমর্থন; প্রকৃত শংসাপত্র প্যাকেজ ক্রয় আদেশ এবং পরিদর্শন সুযোগ অনুসরণ করা উচিত।
• গ্যাসের পোরোসিটি, স্লাগ অন্তর্ভুক্তি এবং সাব-পার্ফেস কাস্টিংয়ের লক্ষণগুলি সম্মত গ্রহণযোগ্যতার মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়।পৃষ্ঠাটি ইচ্ছাকৃতভাবে শূন্য ত্রুটি দাবি এড়ায় কারণ সামুদ্রিক castings গ্রহণের স্তর দ্বারা পরিদর্শন করা হয়.
• এমটি বা পিটি অ্যাক্সেসযোগ্য পৃষ্ঠগুলিতে প্রয়োগ করা যেতে পারে এবং যখন প্রয়োজন হয় তখন বিট রুট এবং বেস ট্রানজিশনের মতো শক্তি কেন্দ্রীভূত হওয়া সমালোচনামূলক জায়গাগুলির জন্য আরটি / এক্স-রে পরিদর্শন করার ব্যবস্থা করা যেতে পারে।
• ঢালাইয়ের অবস্থা, ওয়েল্ড-জোন প্রস্তুতি, ডেক উপাদান, জাহাজ নির্মাণের WPS এবং শ্রেণীর প্রয়োজনীয়তার উপর নির্ভর করে।এবং ওয়েল্ডিং পরে পরিদর্শন শিপইয়ার্ড বা প্রকল্প প্রকৌশলী দ্বারা নিশ্চিত করা উচিত.
• FEA শক্তি গণনা একক বিট পোস্ট, বেস ট্রানজিশন, ডেক অনুপ্রবেশ,এবং ওয়েল্ড ইন্টারফেস যখন প্রকল্প ইঞ্জিনিয়ারিং যাচাইকরণ প্রয়োজন.
• টান পরীক্ষা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সংগঠিত করা যেতে পারে; টান দিক, পরীক্ষা লোড, রাখা সময়, গ্রহণযোগ্যতা মানদণ্ড, এবং সাক্ষী প্রয়োজনীয়তা উত্পাদন আগে সংজ্ঞায়িত করা আবশ্যক।

কাস্টম অ্যাট্রিবিউট

• পণ্যের ধরণঃ একক বিট বলার্ড → কমপ্যাক্ট ডেক মোরিং, চেকিং এবং বারজ লাইন হ্যান্ডলিংয়ের জন্য এক উল্লম্ব বিট।
• টার্গেট অ্যাপ্লিকেশনঃ অভ্যন্তরীণ নদী বার্জ / টোববোট / পিচবোট / ওয়ার্কবোট → উত্তর আমেরিকা এবং আমেরিকান অভ্যন্তরীণ জাহাজের বাজারের জন্য উপযুক্ত যখন জাহাজের অঙ্কন দ্বারা নিশ্চিত করা হয়।
• উপাদানঃ ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → চূড়ান্ত উপাদান সমতুল্যতা এবং শংসাপত্রের শব্দটি অর্ডার করার আগে নিশ্চিত করা উচিত।
• ইনস্টলেশনঃ থ্রু-ডেক বা ফ্লাশ ওয়েল্ডেড বিন্যাস → ডেক অনুপ্রবেশ, ওয়েল্ড দৈর্ঘ্য, সমর্থন কাঠামো এবং শক্তিশালীকরণ জাহাজের নকশার সাথে মেলে।
• সারফেস ট্রিটমেন্টঃ স্যান্ডব্লাস্টিং যেমন সরবরাহিত তথ্য → চূড়ান্ত লেপ সাধারণত ইনস্টলেশনের পরে শিপইয়ার্ড পেইন্ট স্পেসিফিকেশন অনুসরণ করে।
• কাস্টিং কোয়ালিটি কন্ট্রোলঃ নির্দিষ্ট মানদণ্ডের মধ্যে porosity / slag অন্তর্ভুক্তি নিয়ন্ত্রণ → MT, PT, বা RT পরিদর্শন পরিকল্পনা অনুযায়ী নির্বাচন করা যেতে পারে।
• FEA পর্যালোচনাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → স্ট্রেস কনসেন্ট্রেশন এবং বেস ট্রানজিশন পর্যালোচনার জন্য ব্যবহৃত হয়, শ্রেণির অনুমোদনের বিকল্প নয়।
• টান পরীক্ষাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → লোড মান এবং পরীক্ষার পদ্ধতি গ্রাহক, জাহাজ নির্মাণকারী বা শ্রেণী সমাজ দ্বারা নিশ্চিত করা আবশ্যক।
• শংসাপত্রের প্রয়োজনীয়তাঃ মিলের উপাদান শংসাপত্র, পরীক্ষার প্রতিবেদন, এবিএস অনুমোদন / শ্রেণীর পরিদর্শন আদেশের আওতা অনুযায়ী → শংসাপত্রের প্রাপ্যতা প্রকল্প অনুমোদনের পদ্ধতির সাপেক্ষে।

কিভাবে কাজ করে

মোরিং লাইন বা তারের একক বিট → লাইন মসৃণ ঢালাই ইস্পাত পোস্টের চারপাশে ঘোরাফেরা → সংযোগ, চেকিং,অথবা মোরিং শক্তি ঢালাই শরীর এবং ঢালাই বেস মাধ্যমে স্থানান্তরিত হয় → লোড জাহাজ নকশা অনুযায়ী শক্তিশালী ডেক গঠন মধ্যে বিতরণ করা হয়

অ্যাপ্লিকেশন

US inland river barges | Towboats and pushboats | Workboats | Small service vessels | Harbor craft | River mooring stations | Barge coupling and checking line handling | Newbuilding and replacement deck hardware projects

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

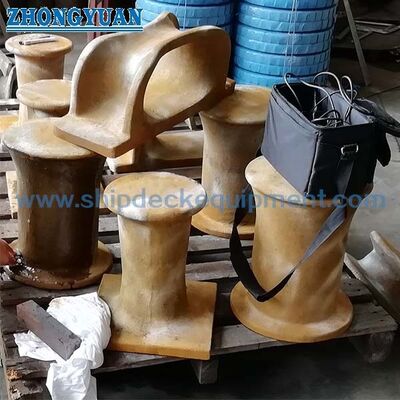

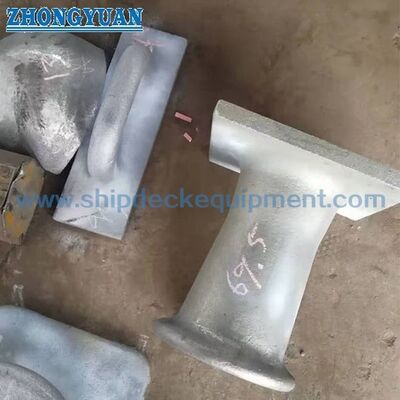

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: গ্রাহককে কীভাবে থ্রু-ডেক এবং ফ্লাশ-টাইপের একক বিট বলার্ডগুলির মধ্যে বেছে নিতে হবে?

A1: নির্বাচনটি জাহাজের ডেক বিন্যাস অনুসরণ করা উচিত। থ্রু-ডেক প্রকারগুলি যেখানে বিটটি নীচের ডেক কাঠামোর মধ্য দিয়ে যায় বা সংযুক্ত হয় সেখানে ব্যবহৃত হয়।ফ্লাশ-টাইপ ডিজাইনগুলি যেখানে ডেক ইন্টারফেস এবং নীচের ক্লিয়ারেন্সের জন্য আরও কমপ্যাক্ট ওয়েল্ডিং বিন্যাস প্রয়োজন সেখানে ব্যবহৃত হয়চূড়ান্ত নির্বাচন ডেক অঙ্কন, শক্তিশালীকরণ বিবরণ, এবং জাহাজ নির্মাণ ইনস্টলেশন প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।

প্রশ্ন ২ঃ এএসটিএম এ২৭-৭০-৩৬ ঢালাই ইস্পাতটি বার্জ বা ওয়ার্কবোট ডেকের জন্য ওয়েল্ডিংয়ের জন্য উপযুক্ত?

এ 2: এএসটিএম এ 27-70-36 এই ধরণের ডেক হার্ডওয়্যারের জন্য ব্যবহৃত একটি ঢালাই ইস্পাত উপাদান, তবে ওয়েল্ডিং গ্রহণযোগ্যতা ঢালাই পৃষ্ঠের অবস্থা, ওয়েল্ড-জোন প্রস্তুতি, ডেক ইস্পাত উপাদান, ডাব্লুপিএস,প্রিহিট প্রয়োজনীয়তা, এবং শ্রেণী বা জাহাজ নির্মাণের পরিদর্শন নিয়ম। ইনস্টলেশনের আগে ঢালাই পদ্ধতির বিস্তারিত নিশ্চিত করা উচিত।

প্রশ্ন 3: সরবরাহিত প্যারামিটার টেবিলটি বলার্ড SWL সংজ্ঞায়িত করে?

উত্তর 3: না। সরবরাহিত টেবিল মডেল বিবরণ, প্রধান মাত্রা, এবং ওজন প্রদান করে। SWL, টান-পরীক্ষা লোড, দড়ি / তারের MBL, ডেক শক্তিশালীকরণ, ঢালাই আকার,এবং অনুমোদনের ভিত্তি নির্বাচন বা শংসাপত্রের জন্য ব্যবহার করার আগে প্রকল্পের অঙ্কন বা প্রকৌশল গণনা দ্বারা নিশ্চিত করা আবশ্যক.
