ওপেন টাইপ মেরিন মুরিং গাইড রোলার | NS 2585 কাস্ট স্টিল একক রোলার ফেয়ারলেড

ওপেন টাইপ মেরিন মোরিং গাইড রোলার -- -- এন এস ২৫৮৫ কাস্ট স্টীল সিঙ্গল রোলার ফেয়ারলিড

পণ্যের সংক্ষিপ্ত বিবরণ

এনএস ২৫৮৫ ওপেন টাইপ সামুদ্রিক মোরিং গাইড রোল একটি একক রোলার ফায়ারলিড উপাদান যা মোরিং দড়িগুলি গাইড করতে এবং জাহাজের মোরিং স্টেশনগুলিতে দড়িটির দিকনির্দেশনা সামঞ্জস্য করতে ব্যবহৃত হয়।এটি সাধারণত রোলারের ব্যাসার্ধ অনুযায়ী নির্বাচিত হয়, প্রযোজ্য দড়ি প্রকার, জাহাজের মোরিং বিন্যাস, দড়ি লিড কোণ, এবং প্রকল্প অঙ্কন প্রদর্শিত fairlead সমর্থন বা মাউন্ট গঠন।

এই পৃষ্ঠাটি NS 2585 রোলার ব্যাসার্ধ থেকে 150 মিমি থেকে 450 মিমি রোলার ব্যাসার্ধের উপর দৃষ্টি নিবদ্ধ করে। রোলারটি সিন্থেটিক ফাইবার রোল, মালিনা রোল,সরবরাহিত পরামিতি টেবিলে তালিকাভুক্ত ইস্পাত তারের দড়ি অ্যাপ্লিকেশনসর্বাধিক প্রযোজ্য দড়ি ব্যাসার্ধ শুধুমাত্র একটি নির্বাচন রেফারেন্স এবং পণ্য SWL, MBL, দড়ি বিরতি লোড, বা পরীক্ষা লোড হিসাবে চিকিত্সা করা উচিত নয়।

দ্রুত বিবরণী

• পণ্যের ধরনঃ খোলা ধরনের একক মোরিং গাইড রোল → জাহাজের মোরিং দড়ি দিকনির্দেশ নিয়ন্ত্রণের জন্য একটি ফেয়ারলিড / ডার্পিং রোল উপাদান হিসাবে ব্যবহৃত।
• স্ট্যান্ডার্ড রেফারেন্সঃ NS 2585 → যখন জাহাজের ডিজাইন বা ক্রয়ের স্পেসিফিকেশনে NS 2585 রোলের মাত্রা প্রয়োজন হয় তখন ব্যবহৃত হয়।
• রোলার ব্যাসার্ধের পরিসীমাঃ 150×450 মিমি → সরবরাহিত টেবিলে ছোট থেকে মাঝারি জাহাজের মোরিং গাইড রোলার ব্যবস্থাগুলি জুড়ে।
• প্রযোজ্য দড়ি প্রকারঃ সিন্থেটিক ফাইবার দড়ি, ম্যালিনা দড়ি, এবং 1550 N/mm2 ইস্পাত তারের দড়ি → দড়ি প্রকার এবং সর্বোচ্চ প্রযোজ্য দড়ি ব্যাস দ্বারা রোলার নির্বাচন করুন।
• রোলার ওজন পরিসীমাঃ 24.8 ′′ 310 কেজি → হ্যান্ডলিং পরিকল্পনা, প্যাকিং, পরিবহন অনুমান, এবং ইনস্টলেশন প্রস্তুতির জন্য দরকারী।
• উপাদান বিকল্পঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, ঢালাই ইস্পাত, বা নোডুলার ঢালাই লোহা → চূড়ান্ত গ্রেড এবং উত্পাদন ফর্ম উদ্ধৃতি আগে নিশ্চিত করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ, বা কাস্টমাইজড সমাপ্তি → চূড়ান্ত সিস্টেমটি পাত্রে লেপ স্পেসিফিকেশন অনুসরণ করা উচিত।
• সরবরাহের সুযোগঃ স্ট্যান্ডার্ড রোলার বা কাস্টমাইজড বিন্যাস → শ্যাফ্ট, স্ট্যান্ড, প্যাডেস্টাল, বিয়ারিং / বুশিং বিশদ, এবং ইনস্টলেশন ইন্টারফেস যখন প্রয়োজন হয় তখন অঙ্কন দ্বারা নিশ্চিত করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রয়োজনীয় স্ট্যান্ডার্ড এবং পণ্যের ধরন নিশ্চিত করুনঃ এনএস ২৫৮৫ ওপেন টাইপ একক মোরিং গাইড রোলার।

ধাপ ২ঃ জাহাজের অঙ্কন, দড়ি প্রকার এবং সর্বোচ্চ প্রযোজ্য দড়ি ব্যাসার্ধ অনুযায়ী রোলার ব্যাসার্ধ D 150 থেকে 450 মিমি নিশ্চিত করুন।

ধাপ ৩ঃ দড়ি সংক্রান্ত তথ্য নিশ্চিত করুনঃ সিন্থেটিক ফাইবার দড়ি, ম্যালিনা দড়ি, বা স্টিলের তারের দড়ি; স্টিলের তারের দড়ি জন্য, 6×24 বা 6×37 এবং শক্তি গ্রেডের মতো নির্মাণ নিশ্চিত করুন যদি নির্দিষ্ট করা হয়।

ধাপ ৪ঃ সরবরাহের পরিধি নিশ্চিত করুনঃ শুধুমাত্র রোলার, শ্যাফ্ট সহ রোলার, স্ট্যান্ড / প্যাডেস্টাল সহ রোলার, অথবা প্রয়োজন হলে সম্পূর্ণ ফেয়ারলিড সমাবেশ।

পদক্ষেপ 5: উপাদান, পৃষ্ঠ চিকিত্সা, শংসাপত্রের সুযোগ, পরিদর্শন প্রয়োজনীয়তা এবং কাস্টমাইজড মাত্রা প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, প্রয়োগের পাত্রে প্রকার, ইনস্টলেশনের অবস্থান, অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

কাস্ট/স্টিল রোলার বডি∙ ওপেন টাইপ একক রোলার বিন্যাস∙ মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ∙ কেন্দ্রীয় খাঁজ/শ্যাফ্ট ইন্টারফেস∙ ফেয়ারলিড সমর্থন ইন্টারফেস নিশ্চিত করা হচ্ছে∙ দোকান প্রাইমার, গ্যালভানাইজড,পোলিশঅথবা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

রোলার সারফেস, নির্বাচন এবং ইঞ্জিনিয়ারিং সুবিধা

• একক রোলার বিন্যাস উপযুক্ত যেখানে মোরিং দড়ি একটি সুনির্দিষ্ট বাঁক পয়েন্ট বা একটি fairlead বিন্যাসে দড়ি দিক পরিবর্তন প্রয়োজন।
• মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ স্থির ইস্পাত প্রান্ত তুলনায় ধারালো স্থানীয় abrasion কমাতে সাহায্য করে, বিশেষ করে যখন দড়ি লিড কোণ mooring অপারেশন সময় পরিবর্তন।
• রোলের ব্যাসার্ধ 150 √ 450 মিমি ব্যাসার্ধটি সমস্ত রোলের অবস্থার জন্য একটি ওভার-ডাইমাইজড রোলার ব্যবহারের পরিবর্তে দড়ি টাইপ এবং দড়ি ব্যাসার্ধ দ্বারা নির্বাচন করার অনুমতি দেয়।
• সিন্থেটিক ফাইবার দড়ি, মালিনা দড়ি এবং স্টিলের তারের দড়ি জন্য পৃথক টেবিল পণ্য লোড রেটিং সঙ্গে দড়ি ব্যাস নির্বাচন মিশ্রিত এড়াতে সাহায্য করে।
• সরবরাহিত উপাদান বিকল্পগুলি রোলারকে প্রকল্প ক্ষয়, পরিধান এবং শ্রেণীর পরিদর্শন প্রয়োজনীয়তার সাথে মেলে; চূড়ান্ত উপাদান গ্রেড উত্পাদনের আগে নিশ্চিত করা উচিত।
• শিপইয়ার্ড অনুশীলনের জন্য পৃষ্ঠের চিকিত্সা নির্বাচন করা যেতে পারে, পরে লেপ, গ্যালভানাইজড ফিনিস, পোলিশ স্টেইনলেস স্টিলের পৃষ্ঠ বা প্রকল্প-নির্দিষ্ট লেপ সিস্টেমের জন্য দোকান প্রাইমার সহ।
• প্রতিস্থাপন প্রকল্পের জন্য, বিদ্যমান রোলার ব্যাসার্ধ, খাঁজ / শ্যাফ্ট মাত্রা, সমর্থন বিন্যাস, এবং উপলব্ধ ইনস্টলেশন স্থান উদ্ধৃতি আগে পরীক্ষা করা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ এনএস ২৫৮৫ → যখন শিপইয়ার্ড, মালিক বা জাহাজের অঙ্কনটি এনএস ২৫৮৫ ফায়ারলিড / ওয়ার্পিং রোলের মাত্রা নির্দিষ্ট করে তখন ব্যবহার করুন।
• প্রকারঃ ওপেন টাইপ একক রোলার → ফেয়ারলিড বিন্যাসের জন্য উপযুক্ত যেখানে রোপের দিকটি একটি উন্মুক্ত রোলার দ্বারা নিয়ন্ত্রিত হয়।
• রোলার ব্যাসার্ধঃ 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → দড়ি ব্যাসার্ধ, জাহাজের বিন্যাস এবং প্রকল্পের অঙ্কন অনুযায়ী নির্বাচন করুন।
• প্রযোজ্য দড়িঃ সিন্থেটিক ফাইবার, ম্যালিনা, এবং ইস্পাত তারের দড়ি → সর্বাধিক দড়ি ব্যাস দড়ি টাইপ এবং ইস্পাত তারের দড়ি নির্মাণের উপর নির্ভর করে।
• উপাদানঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, ঢালাই ইস্পাত, বা নোডুলার ঢালাই লোহা → চূড়ান্ত উপাদান গ্রেড, ঢালাই প্রয়োজনীয়তা, বা উত্পাদন পদ্ধতি নিশ্চিত করা।
• সারফেস ট্রিটমেন্টঃ সা 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড → চূড়ান্ত সমাপ্তি জাহাজের পেইন্টিং এবং জারা-সুরক্ষার প্রয়োজনীয়তা অনুসরণ করে।
• সরবরাহের সুযোগঃ কেবল রোলার / শ্যাফ্ট সহ রোলার / স্ট্যান্ড সহ রোলার / সম্পূর্ণ ফেয়ারলিড সমাবেশ → উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা হবে।
• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শ্রেণি পরিদর্শন, উপাদান ট্রেসেবিলিটি এবং প্রস্তুতকারকের শংসাপত্রের সুযোগ অর্ডার দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type, লিড কোণ, এবং জাহাজের মোরিং বিন্যাস

অ্যাপ্লিকেশন

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

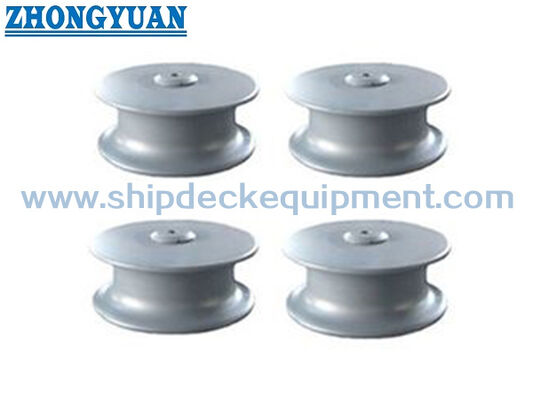

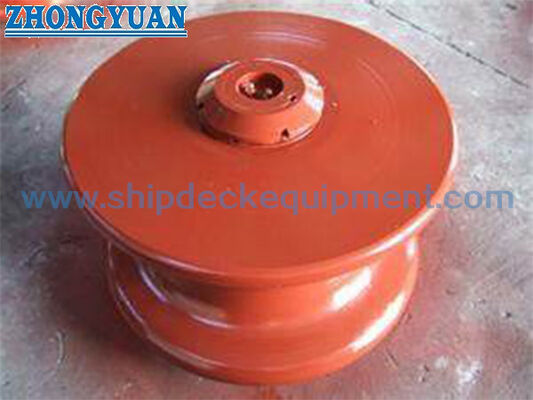

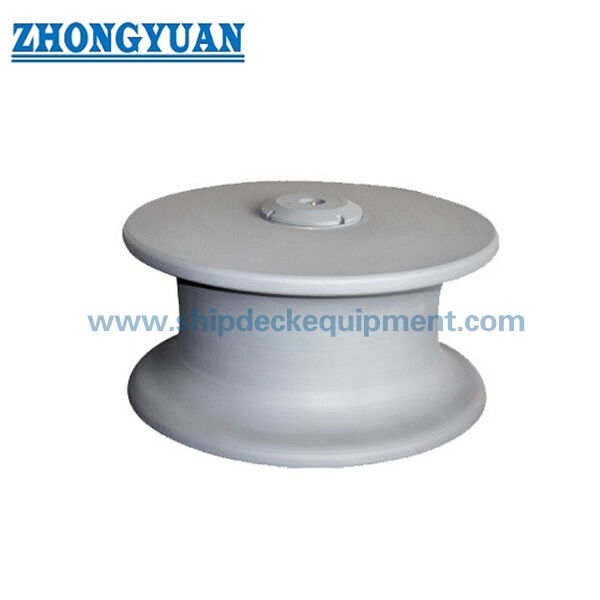

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সঠিক এনএস ২৫৮৫ রোলার ব্যাস নির্বাচন কিভাবে করা উচিত?

A1: রোলের ব্যাসার্ধটি জাহাজের অঙ্কন, দড়ি প্রকার, সর্বাধিক প্রযোজ্য দড়ি ব্যাসার্ধ, দড়ি নেতৃত্বের দিক এবং উপলব্ধ ফেয়ারলিড সমর্থন বিন্যাস অনুযায়ী নির্বাচন করুন।150 ̊450 মিমি টেবিলটি উদ্ধৃতি এবং ওয়েব পৃষ্ঠার অঙ্কনের জন্য প্রধান নির্বাচন রেফারেন্স প্রদান করে.

প্রশ্ন 2: সর্বাধিক প্রযোজ্য দড়ি ব্যাসার্ধটি পণ্য SWL বা MBL হিসাবে ব্যবহার করা যেতে পারে?

A2: না। সরবরাহিত টেবিলটি বিভিন্ন ধরণের দড়িগুলির জন্য সর্বাধিক প্রযোজ্য দড়ি ব্যাসার্ধ দেয়। এটি সরাসরি পণ্য SWL, MBL, ব্রেকিং লোড, রেফারেন্স লোড,অথবা প্রকল্প নকশা ভিত্তি এবং শ্রেণী অনুমোদন ছাড়া পরীক্ষা লোড.

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: NS 2585, রোলার ব্যাসার্ধ, দড়ি প্রকার এবং ব্যাসার্ধ, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, সরবরাহের সুযোগ, শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, ইনস্টলেশন অঙ্কন বা রেফারেন্স ফটো নিশ্চিত করুন,ডেলিভারি, এবং প্রয়োজনীয় ডেলিভারি সময়.
