কাস্ট স্টীল ডাবল বিট বোলার্ড হর্ন অপশন সহ∙ ASTM A27-70-36 জাহাজ মোরিং সরঞ্জাম

হর্ন অপশন সহ স্টিল ডাবল বিট বোলার্ড কাস্ট করুন | ASTM A27-70-36 শিপ মুরিং ইকুইপমেন্ট

পণ্য ওভারভিউ

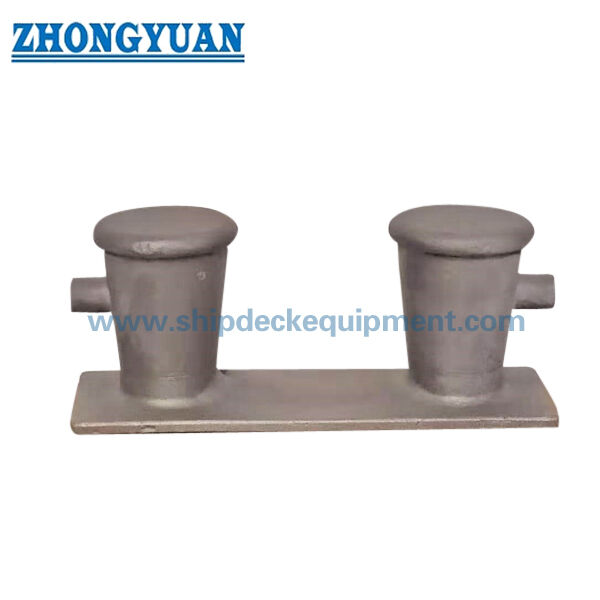

কাস্ট স্টিল ডাবল বিট বোলার্ড হল একটি জাহাজ মুরিং ডেক ফিটিং যা ডেক মুরিং স্টেশনগুলিতে মুরিং দড়িগুলিকে সুরক্ষিত এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এই পৃষ্ঠাটি ASTM A27-70-36 C-Mn কাস্ট স্টিল বা সমতুল্য থেকে তৈরি 8 ইঞ্চি এবং 10 ইঞ্চি ডাবল বিট কনফিগারেশনগুলিকে কভার করে, বিট এলাকার চারপাশে অতিরিক্ত দড়ি-ধারণ সমর্থনের প্রয়োজন এমন প্রকল্পগুলির জন্য ঐচ্ছিক হর্ন ব্যবস্থা সহ।

একটি বড় অভ্যন্তরীণ-বার্জ বোলার্ড পৃষ্ঠার সাথে তুলনা করে, এই পণ্যের পৃষ্ঠাটি কমপ্যাক্ট 8 ইঞ্চি এবং 10 ইঞ্চি জাহাজের মুরিং রেঞ্জ, ঐচ্ছিক হর্নের কাঠামো, নিয়ন্ত্রিত কাস্ট-স্টিল পৃষ্ঠের গুণমান, এবং প্রকল্প-ভিত্তিক পরিদর্শন যেমন ডাই পেনিট্রান্ট টেস্টিং, চৌম্বক কণা পরীক্ষা, স্থানীয় এক্স-রে শক্তি পরীক্ষা এবং এফইএ আদেশের দ্বারা নির্দিষ্ট শক্তি পর্যালোচনা, যখন প্রয়োজন হয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: কাস্ট স্টিল ডাবল বিট বোলার্ড → শিপ মুরিং ব্যবস্থার জন্য ডেক মুরিং ফিটিং, একটি উত্তোলন পণ্য নয়।
• নামমাত্র প্রকার: 8 ইঞ্চি এবং 10 ইঞ্চি → প্রকল্পের জন্য উপযুক্ত যেখানে জাহাজের অঙ্কন এই কমপ্যাক্ট ডাবল বিট বোলার্ড পরিসীমা নির্দিষ্ট করে।
• হর্ন বিন্যাস: শিং সহ বা ছাড়া পাওয়া যায়
• উপাদানের গ্রেড: ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → কাস্ট-স্টিল বোলার্ড বডি শক্তি এবং যান্ত্রিক সম্পত্তি নিয়ন্ত্রণের জন্য নির্বাচিত।
• তাপ চিকিত্সা: ডেলিভারির আগে তাপ-চিকিত্সা করা ঢালাই ইস্পাত → সরবরাহকৃত স্পেসিফিকেশন অনুযায়ী যান্ত্রিক সম্পত্তি স্থিতিশীলতা এবং ঢালাই মান নিয়ন্ত্রণ সমর্থন করে।
• সারফেস অবস্থা: মসৃণ এবং burrs থেকে মুক্ত যা মুরিং দড়ি কাটতে পারে
• পরিদর্শন বিকল্প: উপাদান যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা রেকর্ড, রঞ্জক অনুপ্রবেশ পরীক্ষা, চৌম্বক কণা পরীক্ষা, এবং স্থানীয় এক্স-রে পরীক্ষা → পরিদর্শন সুযোগ উদ্ধৃতি আগে নিশ্চিত করা উচিত.
• ইঞ্জিনিয়ারিং যাচাইকরণ: FEA শক্তি গণনা এবং পুল পরীক্ষা যাচাইকরণ প্রকল্পের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে → লোডের দিকনির্দেশ, পরীক্ষার লোড, ফিক্সচার এবং সাক্ষীর সুযোগ আগে থেকেই সম্মত হতে হবে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: ডাবল বিট বোলার্ড সাইজ নিশ্চিত করুন: 8 ইঞ্চি বা 10 ইঞ্চি, এবং প্রজেক্টের জন্য শিংযুক্ত বা নন-শিং কনফিগারেশন প্রয়োজন কিনা।

ধাপ 2: জাহাজের ধরন, ডেক মুরিং ব্যবস্থা, দড়ির সীসার দিক, দড়ি মোড়ানো অবস্থা এবং জাহাজের অঙ্কন অনুযায়ী ইনস্টলেশন অবস্থান নিশ্চিত করুন।

ধাপ 3: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য উপাদান গ্রেড প্রকল্পের স্পেসিফিকেশন গ্রহণযোগ্য।

ধাপ 4: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: স্যান্ডব্লাস্টিং, শপ প্রাইমার, চূড়ান্ত আবরণ সিস্টেম, রঙ, এবং কোনও বিশেষ জারা-সুরক্ষার প্রয়োজনীয়তা।

ধাপ 5: মান নিয়ন্ত্রণ এবং পরিদর্শন সুযোগ নিশ্চিত করুন: যান্ত্রিক সম্পত্তি পরীক্ষা, তাপ চিকিত্সা রেকর্ড, রঞ্জক অনুপ্রবেশ পরীক্ষা, চৌম্বকীয় কণা পরীক্ষা, স্থানীয় এক্স-রে পরীক্ষা, FEA রিপোর্ট, এবং প্রয়োজনে পুল পরীক্ষা যাচাইকরণ।

ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: ABS অনুমোদন, মিল সার্টিফিকেট, মেকার সার্টিফিকেট, ক্লাস সাক্ষী পরিদর্শন, বা অর্ডার এবং প্রকল্প পদ্ধতি অনুযায়ী অন্যান্য অনুমোদনের প্রয়োজনীয়তা।

ধাপ 7: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, GA অঙ্কন, ডেক ফাউন্ডেশন অঙ্কন, এবং রেফারেন্স ফটো যদি উপলব্ধ থাকে তবে প্রদান করুন।

গঠন

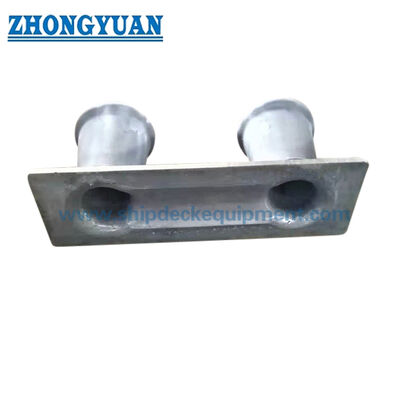

কাস্ট ইস্পাত ডবল বিট বডি | ঐচ্ছিক শিং ব্যবস্থা | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | তাপ-চিকিত্সা C-Mn ঢালাই ইস্পাত | ডেক মাউন্টিং বেস | বল-ঘনত্ব স্থানান্তর এলাকা | স্যান্ডব্লাস্টেড / দোকান-প্রধান পৃষ্ঠ

কাস্টিং, পরিদর্শন এবং প্রকৌশল সুবিধা

• ঢালাই-ইস্পাত বডি দড়ি-সংযোগ এবং বল-ঘনত্ব এলাকাগুলির চারপাশে বৃত্তাকার রূপান্তর সহ একটি সমন্বিত ডবল বিট আকৃতি গঠনের জন্য উপযুক্ত।
• ঢালাইয়ের পরে সারফেস ড্রেসিং বারবার জাহাজের মুরিং অপারেশনের সময় মুরিং দড়ির ক্ষতি করতে পারে এমন burrs এবং তীক্ষ্ণ প্রান্তগুলি অপসারণের উপর ফোকাস করে।
• প্রসবের আগে তাপ চিকিত্সা ASTM A27-70-36 বা সমতুল্য কাস্ট স্টিলের জন্য যান্ত্রিক সম্পত্তি নিয়ন্ত্রণ সমর্থন করে, অর্ডার স্কোপ অনুযায়ী উপাদান সম্পত্তি পরীক্ষার রিপোর্ট উপলব্ধ।
• ঢালাই মান নিয়ন্ত্রণের মধ্যে চাক্ষুষ পরিদর্শন, মাত্রিক পরীক্ষা, যান্ত্রিক সম্পত্তি পরীক্ষা, এবং পৃষ্ঠ চিকিত্সার আগে তাপ চিকিত্সা রেকর্ড পর্যালোচনা অন্তর্ভুক্ত থাকতে পারে।
• রঞ্জক অনুপ্রবেশ পরীক্ষা বা চৌম্বক কণা পরীক্ষার ব্যবস্থা করা যেতে পারে যখন প্রকল্পের পৃষ্ঠ বা কাছাকাছি-পৃষ্ঠের বিচ্ছিন্নতা পরীক্ষা প্রয়োজন।
• স্থানীয়ভাবে এক্স-রে পরিদর্শন করা যেতে পারে জটিল এলাকায় যেখানে বিট রুট, বেস ট্রানজিশন, এবং হর্ন সংযোগ এলাকার চারপাশে বল ঘনত্ব প্রত্যাশিত, প্রকল্পের প্রয়োজনীয়তা এবং সম্মত গ্রহণযোগ্যতার মানদণ্ড সাপেক্ষে।
• FEA-ভিত্তিক শক্তি গণনা স্ট্রেস ডিস্ট্রিবিউশন পর্যালোচনা করতে এবং স্থানীয় ট্রানজিশন ক্ষেত্রগুলিকে অপ্টিমাইজ করতে ব্যবহার করা যেতে পারে যখন জাহাজের নকশা অফিস বা ক্লাস অনুমোদন প্রক্রিয়ার জন্য অতিরিক্ত ইঞ্জিনিয়ারিং যাচাইকরণের প্রয়োজন হয়।
• পুল টেস্ট যাচাইকরণ সম্মত লোডিং দিক, পরীক্ষার লোড, ফিক্সচার পদ্ধতি এবং সাক্ষীর সুযোগ অনুসারে সাজানো যেতে পারে; প্রয়োজনীয় পরীক্ষা পদ্ধতি উত্পাদন আগে নিশ্চিত করা উচিত।

কাস্টম বৈশিষ্ট্য

• মডেলের ধরন: ডাবল বিট বোলার্ড → ডেক মুরিং স্টেশনের জন্য কমপ্যাক্ট শিপ মুরিং বোলার্ড ব্যবস্থা।
• আকার পরিসীমা: 8 ইঞ্চি / 10 ইঞ্চি → জাহাজের অঙ্কন, ডেক বিন্যাস, এবং দড়ি পরিচালনার প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• হর্ন বিকল্প: শিং সহ বা ছাড়াই
• উপাদান: ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → চূড়ান্ত সমতুল্য গ্রেড অর্ডার প্রকাশের আগে নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং এবং শপ প্রাইমার পেইন্টিং → চূড়ান্ত আবরণ সিস্টেমটি ভেসেল পেইন্টিং স্পেসিফিকেশন অনুসরণ করা উচিত।
• কাস্টিং গুণমান নিয়ন্ত্রণ: যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা, এনডিটি বিকল্প → পরিদর্শন আইটেম ক্রয় আদেশে বলা উচিত।
• FEA পর্যালোচনা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → চাপের ঘনত্ব পরীক্ষা করতে এবং প্রয়োজনে স্থানীয় কাঠামো যাচাই করতে ব্যবহৃত হয়।
• পুল টেস্ট যাচাইকরণ: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → পরীক্ষার লোড, লোডের দিকনির্দেশ, ফিক্সচার এবং সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করতে হবে।
• শংসাপত্রের প্রয়োজনীয়তা: ABS অনুমোদন / মিল সার্টিফিকেট / মেকার সার্টিফিকেট অর্ডার স্কোপ অনুযায়ী → শ্রেণী অনুমোদন প্রকল্প পদ্ধতি এবং শ্রেণী সমাজের স্বীকৃতি সাপেক্ষে।

কিভাবে এটা কাজ করে

মুরিং দড়ি ডাবল বিটের চারপাশে পরিচালিত হয় → মসৃণ কাস্ট-স্টিল পৃষ্ঠ দড়ির যোগাযোগকে সমর্থন করে

অ্যাপ্লিকেশন

শিপ মুরিং স্টেশন | ডেক মুরিং ব্যবস্থা | পণ্যবাহী জাহাজ | টাগবোট | ওয়ার্কবোট | অভ্যন্তরীণ এবং উপকূলীয় জাহাজ | শিপইয়ার্ড নতুন নির্মাণ প্রকল্প | বিদ্যমান 8 ইঞ্চি বা 10 ইঞ্চি ডাবল বিট বোলার্ডের প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা, ABS অনুমোদন পদ্ধতি এবং শ্রেণি সমাজ পর্যালোচনা অনুসারে সাজানো যেতে পারে। আদেশ প্রকাশের আগে শংসাপত্রের শব্দ এবং সাক্ষীর সুযোগ নিশ্চিত করা উচিত।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: শিংযুক্ত এবং অ-শিংযুক্ত ডাবল বিট বোলার্ডের মধ্যে প্রধান পার্থক্য কী?

A1: প্রধান বোলার্ড বডি এবং নামমাত্র আকারের পরিসর একই, যখন শিংযুক্ত ধরণটি K, L, এবং M যুক্ত করে।

প্রশ্ন 2: NDT, FEA গণনা, এবং পুল টেস্ট যাচাইকরণ সরবরাহ করা যেতে পারে?

A2: হ্যাঁ, এই আইটেমগুলি প্রকল্পের প্রয়োজন অনুসারে সাজানো যেতে পারে। উদ্ধৃতি বা উত্পাদনের আগে পরিদর্শন পদ্ধতি, গ্রহণযোগ্যতার মানদণ্ড, FEA লোড কেস, পুল টেস্ট লোড, লোডিং দিক, ফিক্সচার পদ্ধতি এবং সাক্ষীর সুযোগ নিশ্চিত করা উচিত।

প্রশ্ন 3: এই পৃষ্ঠাটি কি বোলার্ডের জন্য একটি নির্দিষ্ট SWL প্রদান করে?

A3: কোন নির্দিষ্ট SWL যোগ করা হয় না কারণ সরবরাহ করা ডেটা শুধুমাত্র মডেলের ধরন, মাত্রা, উপাদান, পরিদর্শন আইটেম এবং ওজন প্রদান করে। জাহাজের মুরিং ব্যবস্থা, ডেক ফাউন্ডেশন ডিজাইন, দড়ি মোড়ানো অবস্থা এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তার সাথে চূড়ান্ত মুরিং লোডের ভিত্তিতে পরীক্ষা করা উচিত।
