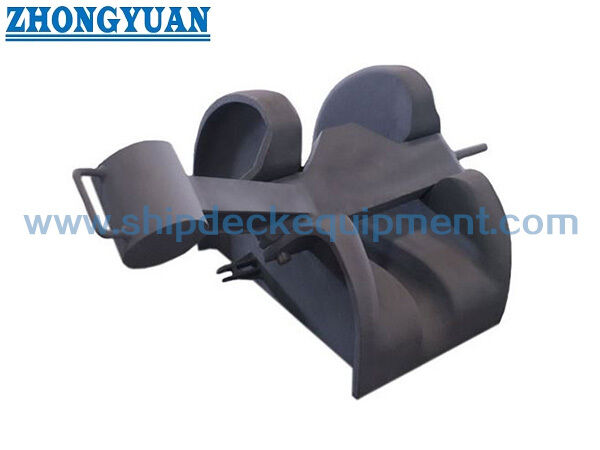

জাহাজের জন্য কাস্ট স্টীল বার টাইপ অ্যাঙ্কর চেইন স্টপার JIS F 2015
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F2015-1987 | টাইপ: | বার টাইপ |
|---|---|---|---|
| চেইন সাইজ: | 38-78 মিমি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি। |
| বিশেষভাবে তুলে ধরা: | বার প্রকার মুরিং চেইন স্টপার,মুরিং চেইন স্টপার,জেআইএস এফ2015-19-19 শিপ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
জাহাজের জন্য কাস্ট স্টিল বার টাইপ অ্যাঙ্কর চেইন স্টপার | JIS F 2015
পণ্য ওভারভিউ
JIS F 2015 কাস্ট স্টিল বার টাইপ অ্যাঙ্কর চেইন স্টপার চেইন হাউস পাইপ এবং উইন্ডলাসের মধ্যে জাহাজ নোঙর করার ব্যবস্থায় ব্যবহৃত হয়। এটি একটি বিল্ট-ইন রোলার ছাড়াই একটি বার টাইপ স্টপার, এবং এটি একটি গড়া ফাউন্ডেশনে লাগানো থাকে যাতে সঠিক চেইন পাথ সারিবদ্ধকরণের জন্য ইনস্টলেশনের উচ্চতা সামঞ্জস্য করা যায়।
এই পণ্যের জন্য, বালি ছাঁচ ঢালাই ইস্পাত শরীরের মান নিয়ন্ত্রণ একটি মূল উত্পাদন পয়েন্ট. কাস্টিং সাউন্ডনেস, ডাইমেনশনাল অ্যাকুরেসি, মসৃণ চেইন-যোগাযোগ এলাকা, বার বসার অবস্থা এবং ফাউন্ডেশন ইন্টারফেস সাবধানে নিয়ন্ত্রণ করা উচিত কারণ এগুলো ইনস্টলেশন ম্যাচিং, চেইন অপারেশন এবং পরিদর্শন গ্রহণকে প্রভাবিত করে। একটি পৃথক চেইন হুইল বা রোলার সাধারণত স্টপারের সামনে সাজানো থাকে যখন চেইনটি উইন্ডলাস লাইনে মসৃণভাবে তোলার প্রয়োজন হয়।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: কাস্ট স্টিল বার টাইপ অ্যাঙ্কর চেইন স্টপার → হাউস পাইপ এবং উইন্ডলাসের মধ্যে জাহাজ নোঙর করার ব্যবস্থায় ব্যবহৃত হয়।
- প্রযুক্তিগত মান: JIS F 2015-1987 → প্রকার উপাধি এবং প্রধান মাত্রার জন্য রেফারেন্স মান।
- চেইনের আকার পরিসীমা: 38-78 মিমি → প্রাথমিক মডেল নির্বাচনের জন্য তালিকাভুক্ত অ্যাঙ্কর চেইন ব্যাস কভার করে।
- স্ট্রাকচার: বার টাইপ, বিল্ট-ইন রোলার ছাড়াই → ফ্রন্ট চেইন হুইল বা রোলার প্রয়োজন হলে আলাদাভাবে নিশ্চিত করা উচিত।
- ইন্সটলেশন বেসিস: ফ্যাব্রিকেটেড ফাউন্ডেশনে লাগানো → ফাউন্ডেশনের উচ্চতা হাউস পাইপ এবং উইন্ডলাস দিয়ে চেইন অ্যালাইনমেন্টের জন্য সাজানো যেতে পারে।
- ম্যানুফ্যাকচারিং ফোকাস: স্যান্ড মোল্ড কাস্ট স্টিল বডি → ঢালাই গুণমান, চেইন-কন্টাক্ট ফিনিশিং, বার সিটিং, এবং ডাইমেনশনাল কন্ট্রোল গুরুত্বপূর্ণ।
- সারফেস ট্রিটমেন্ট: Sa2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর → গ্যালভানাইজড, পালিশ বা কাস্টমাইজড ট্রিটমেন্ট উপাদান এবং প্রকল্পের প্রয়োজন অনুসারে আলোচনা করা যেতে পারে।
- শংসাপত্রের সুযোগ: মেকার সার্টিফিকেট বা শ্রেণীবিভাগের শংসাপত্র প্রকল্পের প্রয়োজনীয়তা এবং পরিদর্শনের সুযোগ অনুসারে সাজানো যেতে পারে।
প্রধান প্রযুক্তিগত পরামিতি
| টাইপ | অ্যাঙ্কর চেইন দিয়া। (মিমি) |
আকার (মিমি) | ওজন (কেজি) |
|||
| ক | খ | গ | ডি | |||
| 40 | 38~40 | 378 | 540 | 390 | 336 | 111 |
| 44 | 42~44 | 412 | 590 | 424 | 366 | 139 |
| 48 | 46~48 | 450 | 640 | 460 | 397 | 176 |
| 52 | 50~52 | 491 | 695 | 494 | 428 | 216 |
| 56 | 54~56 | 528 | 745 | 530 | 457 | 261 |
| 60 | 58~60 | 564 | 795 | 564 | 488 | 319 |
| 64 | 62~64 | 600 | 850 | 600 | 517 | 380 |
| 68 | 66~68 | 635 | 900 | 636 | 547 | 452 |
| 73 | 70~73 | 675 | 960 | 678 | 582 | 561 |
| 78 | 76~78 | 715 | 1020 | 720 | 617 | 682 |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1:JIS F 2015-1987 বার টাইপ অ্যাঙ্কর চেইন স্টপার এবং প্রয়োজনীয় চেইন ব্যাস 38 মিমি থেকে 78 মিমি পর্যন্ত নিশ্চিত করুন।
ধাপ 2:নোঙ্গর চেইন ব্যাস অনুযায়ী সংশ্লিষ্ট প্রকার নির্বাচন করুন, তারপর জাহাজ অ্যাঙ্কর ডেক বিন্যাসের বিপরীতে A / B / C / D মাত্রা পরীক্ষা করুন।
ধাপ 3:ফেব্রিকেটেড ফাউন্ডেশনের উচ্চতা, চেইন হাউস পাইপের অবস্থান, উইন্ডলাস চেইন হুইল অবস্থান এবং ডেক রিইনফোর্সমেন্ট বা ক্লাস রিভিউ প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ 4:নিশ্চিত করুন যে সামনের চেইন হুইল বা রোলার সরবরাহের সুযোগে অন্তর্ভুক্ত করা হয়েছে বা শিপইয়ার্ড দ্বারা আলাদাভাবে সাজানো হয়েছে কিনা।
ধাপ 5:উদ্ধৃতি আগে উপাদান, ঢালাই পরিদর্শন প্রয়োজনীয়তা, পৃষ্ঠ চিকিত্সা, আবরণ সিস্টেম, এবং শংসাপত্র সুযোগ নিশ্চিত করুন.
ধাপ 6:জাহাজের ধরন, ইনস্টলেশনের অবস্থান, পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং যদি উপলব্ধ থাকে তবে অঙ্কন বা ছবি দিন।
গঠন
কাস্ট স্টিল স্টপার বডি | বার টাইপ চেইন লকিং ব্যবস্থা | বিল্ট-ইন রোলার নেই | চেইন-যোগাযোগ এলাকা | বার বসার জায়গা | ফেব্রিকেটেড ফাউন্ডেশন ইন্টারফেস | শপ প্রাইমার বা কাস্টমাইজড পৃষ্ঠ চিকিত্সা
কাস্টিং, ইনস্টলেশন এবং গুণমানের সুবিধা
- বালি ছাঁচ ঢালাই নিয়ন্ত্রণ প্রধান মানের ফোকাস. ঢালাই প্রক্রিয়াটি স্বীকৃত সামুদ্রিক ঢালাই মানদণ্ডের মধ্যে সংকোচন, ফাটল, ক্ষতিকারক ইঙ্গিত এবং মাত্রিক বিচ্যুতি নিয়ন্ত্রণ করা উচিত।
- তীক্ষ্ণ স্থানীয় যোগাযোগ এড়াতে এবং মসৃণ অ্যাঙ্কর চেইন ব্যস্ততাকে সমর্থন করার জন্য চেইন-সংযোগের পৃষ্ঠতল এবং বার বসার জায়গাগুলি কাস্টিংয়ের পরে সাজানো হয়।
- বার টাইপ বিন্যাস সহজ এবং এতে বিল্ট-ইন রোলার নেই, যা ক্রেতাদের সামনের চেইন হুইল বা গাইড রোলারের ব্যবস্থা থেকে স্টপার সরবরাহের সুযোগ আলাদা করতে সাহায্য করে।
- বানোয়াট ফাউন্ডেশন শিপইয়ার্ডকে হাউস পাইপ, চেইন স্টপার এবং উইন্ডলাস চেইন হুইলের মধ্যে সারিবদ্ধকরণের জন্য ইনস্টলেশনের উচ্চতা সামঞ্জস্য করতে দেয়।
- সাইজ টেবিলটি 38-78 মিমি চেইন ব্যাস কভার করে, শিপইয়ার্ড এবং মেরামত ইয়ার্ডগুলিকে উদ্ধৃতির আগে চেইনের আকার, খামের মাত্রা এবং ওজন তুলনা করতে সহায়তা করে।
- ফাউন্ডেশনের শক্তি, ডেক শক্তিবৃদ্ধি, পরীক্ষার লোড, এবং ধারণ লোডের প্রয়োজনীয়তাগুলি জাহাজের ডিজাইনার বা শ্রেণিবিন্যাস সমিতি দ্বারা পরীক্ষা করা উচিত কারণ সরবরাহকৃত প্যারামিটার টেবিলে লোড ডেটা সরবরাহ করা হয় না।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: JIS F 2015-1987 → যখন জাহাজের স্পেসিফিকেশন JIS বার টাইপ অ্যাঙ্কর চেইন স্টপার মাত্রার জন্য কল করে তখন ব্যবহার করুন।
- টাইপ রেঞ্জ: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → অ্যাঙ্কর চেইন ব্যাস অনুযায়ী নির্বাচন করুন।
- চেইনের আকার: 38-78 মিমি → চূড়ান্ত মডেলটি প্রকৃত অ্যাঙ্কর চেইন স্পেসিফিকেশন এবং জাহাজের অঙ্কনের সাথে মেলে।
- প্রধান নির্মাণ: কাস্ট স্টিল বার টাইপ → একটি ঢালাই ইস্পাত স্টপার বডি হিসাবে অবস্থান; বিকল্প উপাদান বিকল্প নিশ্চিতকরণ প্রয়োজন.
- রোলার ব্যবস্থা: বিল্ট-ইন রোলার ছাড়া → ফ্রন্ট চেইন হুইল বা রোলার সাধারণত একটি পৃথক ব্যবস্থা যদি না সম্মত সরবরাহের সুযোগ অন্তর্ভুক্ত করা হয়।
- ইনস্টলেশন: বানোয়াট ভিত্তি → ভিত্তি নকশা এবং উচ্চতা সমন্বয় শিপইয়ার্ড অঙ্কন দ্বারা নিশ্চিত করা উচিত.
- সারফেস ট্রিটমেন্ট: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → গ্যালভানাইজড, পালিশ বা কাস্টমাইজড ট্রিটমেন্ট উপাদান এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, বা সাক্ষী পরিদর্শন অর্ডার করার আগে নিশ্চিত করা উচিত।
কিভাবে এটা কাজ করে
অ্যাঙ্কর চেইন হাউস পাইপ ছেড়ে দেয় → সামনের চেইন হুইল বা রোলার লাগানো হলে চেইনটি তুলে নেয়
অ্যাপ্লিকেশন
জাহাজ নোঙর করার ব্যবস্থা | অ্যাঙ্কর ডেক সরঞ্জাম | হাউস পাইপ থেকে উইন্ডলাস চেইন পাথ | নতুন নির্মাণ প্রকল্প | মেরামত এবং প্রতিস্থাপন প্রকল্প | বানোয়াট ভিত্তি স্থাপন | জাহাজের অঙ্কন অনুযায়ী বাণিজ্যিক জাহাজ, ওয়ার্কবোট, টাগবোট এবং বার্জ
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

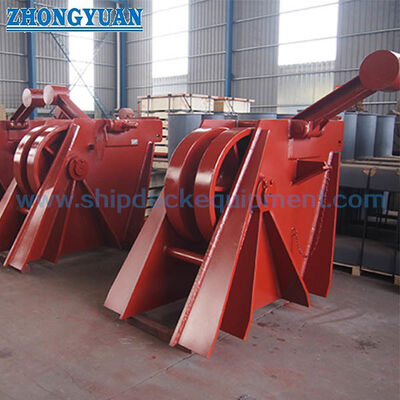

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1:কিভাবে সঠিক JIS F 2015 অ্যাঙ্কর চেইন স্টপার টাইপ নির্বাচন করা উচিত?
A1:প্রকৃত অ্যাঙ্কর চেইন ব্যাস অনুযায়ী টাইপ নির্বাচন করুন, তারপর A/B/C/D মাত্রা, ফাউন্ডেশনের উচ্চতা, হাউস পাইপ অ্যালাইনমেন্ট এবং পাত্র অঙ্কনের বিপরীতে উইন্ডলাস চেইন হুইল অবস্থান পরীক্ষা করুন।
প্রশ্ন 2:এই বার টাইপ চেইন স্টপার একটি রোলার অন্তর্ভুক্ত?
A2:না। প্রদত্ত পণ্যের বিবরণ একটি বিল্ট-ইন রোলার ছাড়াই একটি বার ধরনের অ্যাঙ্কর চেইন স্টপার। একটি চেইন হুইল বা রোলার সাধারণত স্টপারের সামনে সাজানো হয় যখন চেইনটি মসৃণভাবে তোলার প্রয়োজন হয়, তবে সরবরাহের সুযোগটি আলাদাভাবে নিশ্চিত করা উচিত।
প্রশ্ন ৩:এই স্টপারের জন্য কোন ঢালাই মানের পয়েন্ট গুরুত্বপূর্ণ?
A3:মূল পয়েন্টগুলির মধ্যে রয়েছে কাস্টিং সাউন্ডনেস, ডাইমেনশনাল অ্যাকুরেসি, মসৃণ চেইন-কন্টাক্ট ফিনিশিং, বার সিটিং কন্ডিশন, ফাউন্ডেশন ইন্টারফেস ম্যাচিং এবং ইন্সপেকশন স্কোপ। লোড, পরীক্ষা, এবং ভিত্তি প্রয়োজনীয়তা জাহাজের নকশা বা শ্রেণীর প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।
