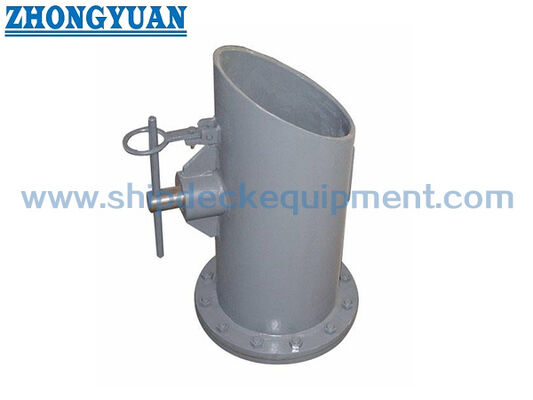

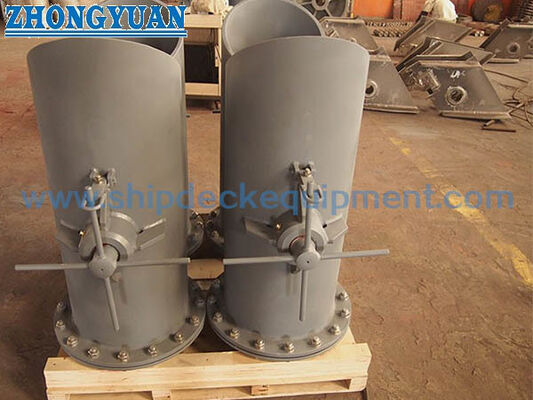

DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ রিলিজার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | DIN 81860-1999; জার্মান স্ট্যান্ডার্ড | নামমাত্র চেইন ব্যাস: | 36 মিমি থেকে 152 মিমি |
|---|---|---|---|
| উপকরণ: | C-Mn স্টিল, স্টেইনলেস স্টিল | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | Page not found,Please Back Home,DIN 81860-1999 Anchor Releaser |
||
পণ্যের বর্ণনা
DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ রিলিজার
পণ্যের সংক্ষিপ্ত বিবরণ
DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ রিলেজার একটি জাহাজে অ্যাঙ্কর চেইন ক্যাবলগুলির জন্য একটি শেষ বন্ধন ডিভাইস।এটি সাধারণত চেইন লকার সিস্টেমে অ্যাঙ্কর চেইনের অভ্যন্তরীণ প্রান্তে সাজানো হয়, যেখানে চেইনের শেষটি স্বাভাবিক ব্যবহারের সময় বন্ধ করে রাখা উচিত এবং যখন জাহাজের জরুরীভাবে নোঙ্গর চেইনের নিষ্কাশন প্রয়োজন হয় তখন ছেড়ে দেওয়া উচিত।
এই পৃষ্ঠায় জলরোধী এবং অ-জলরোধী সরবরাহের বিকল্পগুলি অন্তর্ভুক্ত করা হয়েছে। যখন চেইন লকার বা সংশ্লিষ্ট জলরোধী সীমানার চারপাশে সিলিং কর্মক্ষমতা প্রয়োজন হয় তখন জলরোধী সংস্করণটি নির্বাচন করা হয়,যেখানে ইনস্টলেশন ডায়াগ্রামের জন্য সিলিং ফাংশন প্রয়োজন হয় না সেখানে জলরোধী সংস্করণ ব্যবহার করা হয়. চূড়ান্ত স্ট্যান্ডার্ড সংস্করণ, চেইন গ্রেড, উপাদান গ্রেড, ইনস্টলেশন ইন্টারফেস, মুক্তির ব্যবস্থা এবং জলরোধী পরীক্ষার প্রয়োজনীয়তা উত্পাদনের আগে নিশ্চিত করা উচিত।
দ্রুত বিবরণী
- পণ্যের ধরনঃ অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ / অ্যাঙ্কর চেইন রিলিজার / শেষ বন্ধক → অভ্যন্তরীণ চেইন শেষ সংরক্ষণ করে এবং জাহাজের বিন্যাস অনুযায়ী জরুরী মুক্তি দেয়।
- স্ট্যান্ডার্ড রেফারেন্সঃ DIN 81860-1999 যেমন প্রকল্প দ্বারা সরবরাহ করা হয় → বর্তমান DIN 81860-1 / DIN 81860-2 সংস্করণগুলি পরীক্ষা করা যেতে পারে যদি জাহাজঘরটি সর্বশেষতম মানের প্রয়োজন হয়।
- নামমাত্র চেইন ব্যাসার্ধঃ 36 মিমি থেকে 152 মিমি সরবরাহিত টেবিলে → জাহাজের নোঙ্গর চেইন আকারের বিস্তৃত জন্য উপযুক্ত।
- অ্যাঙ্কর চেইন গ্রেডঃ গ্রেড ২ এবং গ্রেড ৩ অ্যাঙ্কর চেইনের জন্য প্রযোজ্য → চূড়ান্ত চেইন গ্রেড এবং ক্লাস অনুমোদনের সুযোগটি প্রকল্পের স্পেসিফিকেশনে নিশ্চিত করা উচিত।
- জলরোধী বিকল্পঃ জলরোধী বা অ-জলরোধী সংস্করণ → জলরোধী ফাংশন পরীক্ষা, চাপ, সময়কাল এবং সাক্ষীর প্রয়োজনীয়তা অর্ডার দেওয়ার আগে নিশ্চিত করা উচিত।
- উপাদান বিকল্পঃ সি-এমএন ইস্পাত, ঢালাই ইস্পাত, বা স্টেইনলেস স্টীল → সঠিক উপাদান গ্রেড, তাপ চিকিত্সা, এবং ট্রেসেবিলিটি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করা উচিত।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, স্টেইনলেস স্টীল পোলিশ, বা কাস্টমাইজড লেপ → চূড়ান্ত সমাপ্তি জাহাজ লেপ পরিকল্পনা মেলে উচিত।
- শংসাপত্রের ক্ষেত্রঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণীর পরিদর্শন এবং জলরোধী পরীক্ষার রেকর্ড অর্ডার প্রয়োজনীয়তা অনুযায়ী উপলব্ধ।
প্রধান প্রযুক্তিগত পরামিতি
| চেইন ব্যাসার্ধ | Fd1 X s1 | ফ d2 | ১ | U1 | v1 | v2 | a1 | a2 |
| ৩৬ ৩৮ ৪০ ৪২ ৪৪ ৪৬ | ২৭৩ এক্স ১২,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| ৪৮ ৫০ ৫২ ৫৪ ৫৬ | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| ৭০ ৭৩ ৭৬ ৭৮ ৮১ | ৫০৮ এক্স ১৭,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| ৯৫ ৯৭ ১০০ ১০২ ১০৫ | ৬১০ এক্স২০ | 754 | 1430 | 18 | 8 | |||
| ১০৭ ১১১ ১১৪ | 170 | 185 | ||||||
| ১১৭ ১২০ ১২২ ১২৪ ১২৭ | ৭১১ এক্স ২২,2 | 856 | 1615 | 20 | 12 | |||
| ১৩০ ১৩২ ১৩৭ | ৮১৩ এক্স ২২,2 | 958 | 1790 | |||||
| ১৪২ ১৪৭ | ৯১৪ এক্স ২৫ | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
নির্বাচন ও অনুসন্ধান গাইড
- ধাপ 1: DIN 81860 স্ট্যান্ডার্ড সংস্করণ, পণ্যের নাম এবং প্রকল্পটি জলরোধী বা জলরোধী নির্মাণের প্রয়োজন কিনা তা নিশ্চিত করুন।
- ধাপ ২ঃ চেইনের নামমাত্র ব্যাসার্ধ, চেইন গ্রেড, শেষ লিঙ্ক বিন্যাস এবং পণ্যটি নতুন নির্মাণ, মেরামত বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।
- ধাপ ৩ঃ ইনস্টলেশনের অবস্থান, চেইন লকার/বুলচ্যাড ইন্টারফেস, উপলব্ধ অপারেটিং স্পেস, মুক্তির দিক এবং আশেপাশের শক্তিশালীকরণ অঙ্কন করে নিশ্চিত করুন।
- ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ সি-এমএন ইস্পাত, ঢালাই ইস্পাত, স্টেইনলেস ইস্পাত, অথবা সার্টিফিকেট ট্রেসেবিলিটি সহ বিশেষ প্রকল্প উপাদান।
- পদক্ষেপ 5: পৃষ্ঠ চিকিত্সা এবং পরিদর্শন সুযোগ নিশ্চিত করুনঃ দোকান প্রাইমার, গ্যালভানাইজড সমাপ্তি, স্টেইনলেস স্টীল পলিশিং, শ্রেণী পরিদর্শন, এবং জলরোধী ফাংশন পরীক্ষা যদি প্রয়োজন হয়।
- ধাপ ৬ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজের ধরন, শ্রেণীবিভাগের প্রয়োজনীয়তা, জিএ অঙ্কন এবং রেফারেন্সের ছবি প্রদান করুন, যদি পাওয়া যায়।
কাঠামো
Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection
চেইন লকার নিরাপত্তা ও ইঞ্জিনিয়ারিং সুবিধা
- DIN 81860 মাত্রা পরিসীমা নির্দিষ্ট অ্যাঙ্কর চেইন ব্যাসার্ধের সাথে শেষ বন্ধন ডিভাইসটি মেলে সাহায্য করে, প্রতিস্থাপন বা উদ্ধৃতির সময় অস্পষ্টতা হ্রাস করে।
- জলরোধী এবং অ-জলরোধী সংস্করণগুলি তদন্তের পর্যায়ে পৃথক করা যেতে পারে, যেখানে পাত্রে স্থাপনার জন্য জলরোধী অখণ্ডতা প্রয়োজন এমন একটি নন-সিলিং পণ্য ব্যবহার করা এড়ানো হয়।
- ডিভাইসটি জরুরী চেইন রিলিজ লজিক সমর্থন করেঃ অ্যাঙ্কর চেইনের শেষটি সাধারণত সুরক্ষিত থাকে,এবং শেষ সংযোগ বিপজ্জনক অবস্থার অধীনে জাহাজ বিন্যাস নোঙ্গর বলিদান প্রয়োজন হলে মুক্তি দেওয়া যেতে পারে.
- জলরোধী প্রকল্পগুলির জন্য, এক সার্বজনীন পরীক্ষার শর্ত অনুমানের পরিবর্তে সিলিং কাঠামো, গ্যাসকেট বা ও-রিংয়ের বিবরণ, পরীক্ষার চাপ, পরীক্ষার সময়কাল এবং শ্রেণীর সাক্ষীর সুযোগ নিশ্চিত করা উচিত।
- উপাদান নির্বাচন C-Mn ইস্পাত, ঢালাই ইস্পাত, বা স্টেইনলেস স্টীল প্রকল্পের জন্য সামঞ্জস্য করা যেতে পারে, কিন্তু সঠিক গ্রেড, ঢালাই / ঢালাই প্রক্রিয়া,এবং সার্টিফিকেটের ট্রেসেবিলিটি উৎপাদনের আগে নির্ধারণ করা উচিত.
- সারফেস প্রস্তুতি যেমন Sa 2.5 ব্লাস্টিং এবং ইপোক্সি দোকান প্রাইমার চূড়ান্ত পাত্রে লেপ জন্য একটি নিয়ন্ত্রিত বেস অবস্থা প্রদান করতে সাহায্য করে,যখন গ্যালভানাইজড বা স্টেইনলেস স্টীল পোলিশ সমাপ্তি নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে.
- প্রতিস্থাপন প্রকল্পগুলির জন্য, বিদ্যমান চেইন লকার ইন্টারফেস, গর্তের অবস্থান, শেষ লিঙ্ক সংযোগ এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্সটি বিনিময়যোগ্যতা নিশ্চিত করার আগে পরীক্ষা করা উচিত।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ DIN 81860-1999 → যখন জাহাজঘর বা মালিকের স্পেসিফিকেশন এই জার্মান স্ট্যান্ডার্ড অ্যাঙ্কর চেইন শেষ বন্ধন প্রয়োজন তখন ব্যবহার করুন।
- বর্তমান স্ট্যান্ডার্ড চেকঃ DIN 81860-1 / DIN 81860-2:2022 → প্রকল্পে এখনও 1999 সংস্করণ বা সর্বশেষতম DIN সংস্করণ প্রয়োজন কিনা তা নিশ্চিত করুন।
- সংস্করণঃ জলরোধী / জলরোধী নয় → চেইন লকারের সীমানা, সিলিংয়ের প্রয়োজনীয়তা এবং ইনস্টলেশন অঙ্কন অনুযায়ী চয়ন করুন।
- নামমাত্র চেইন ব্যাসার্ধঃ 36 ′′ 152 মিমি → অ্যাঙ্কর চেইনের আকার এবং শেষ লিঙ্ক বিন্যাস অনুযায়ী কঠোরভাবে নির্বাচন করুন।
- অ্যাঙ্কর চেইন গ্রেডঃ গ্রেড 2 / গ্রেড 3 সরবরাহ করা হয়েছে → চূড়ান্ত গ্রেড, শ্রেণীর নিয়মের ভিত্তি এবং গ্রহণযোগ্যতার প্রয়োজনীয়তা নিশ্চিত করা উচিত।
- উপাদানঃ সি-এমএন স্টিল / কাস্ট স্টিল / স্টেইনলেস স্টিল → অর্ডার দেওয়ার আগে সঠিক গ্রেড এবং শংসাপত্রের সুযোগটি নিশ্চিত করা হবে।
- জলরোধী ফাংশন পরীক্ষাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → চাপ, সময়কাল, পরিদর্শন পদ্ধতি এবং প্রত্যক্ষদর্শীদের প্রয়োজনীয়তা যা নিশ্চিত করা হবে।
- সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / কাস্টমাইজড → চূড়ান্ত পৃষ্ঠের অবস্থাটি পাত্রে লেপ স্পেসিফিকেশন অনুসরণ করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তাঃ অনুরোধের ভিত্তিতে উপলব্ধ → শ্রেণীর শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র এবং পরীক্ষার রেকর্ড নিশ্চিত আদেশের সুযোগ অনুযায়ী সাজানো হয়।
কিভাবে কাজ করে
Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure
অ্যাপ্লিকেশন
Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, জলরোধী পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

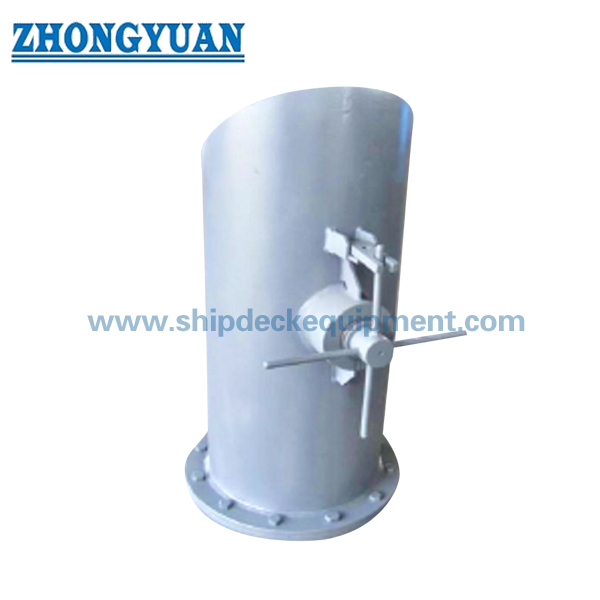

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: জলরোধী এবং জলরোধী নয় এমন সংস্করণের মধ্যে পার্থক্য কী?
A1: জলরোধী সংস্করণটি ব্যবহার করা হয় যখন ইনস্টলেশনের জন্য চেইন লকার বা সংশ্লিষ্ট জলরোধী সীমানার চারপাশে সিলিং প্রয়োজন হয়।জলরোধী সংস্করণ ব্যবহার করা হয় যেখানে কোনও সিলিং ফাংশন প্রয়োজন হয় নাজলরোধী প্রকল্পগুলির জন্য পরীক্ষার চাপ, পরীক্ষার সময়কাল, সিলিংয়ের বিবরণ এবং ক্লাসের সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করা উচিত।
প্রশ্ন ২ঃ এই পণ্যটি কি ডেক চেইনের টপারের সাথে একই?
A2: নং. একটি DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ রিলেজার একটি অন্তর্নির্মিত অ্যাঙ্কর চেইনের শেষের জন্য একটি শেষ বন্ধন / মুক্তি ডিভাইস।একটি চেইন stopper সাধারণত ডেক উপর সাজানো হয় ধরে রাখা এবং নজরদারি অপারেশন সময় চেইন গাইডএই দুইটি পণ্যকে আঁকা বা উদ্ধৃতিতে মিশ্রিত করা উচিত নয়।
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: দয়া করে স্ট্যান্ডার্ড সংস্করণ, জলরোধী বা জলরোধী নয় এমন সংস্করণ, চেইন ব্যাসার্ধ, চেইন গ্রেড, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, জলরোধী পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করুন।ইনস্টলেশনের অঙ্কন, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময়.
