অ্যাঙ্কর চেইন লকারের জন্য কাস্ট স্টিল চেইন গাইড মুখ বা ওয়েল্ড টাইপ সহ সামুদ্রিক স্পারলিং পাইপ CB 3133-1983 স্ট্যান্ডার্ড

মেরিন স্পারলিং পাইপ / চেইন পাইপ | কাস্ট স্টিল চেইন গাইড মাউথ বা ওয়েল্ডেড টাইপ অ্যাঙ্কর চেইন লকারের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

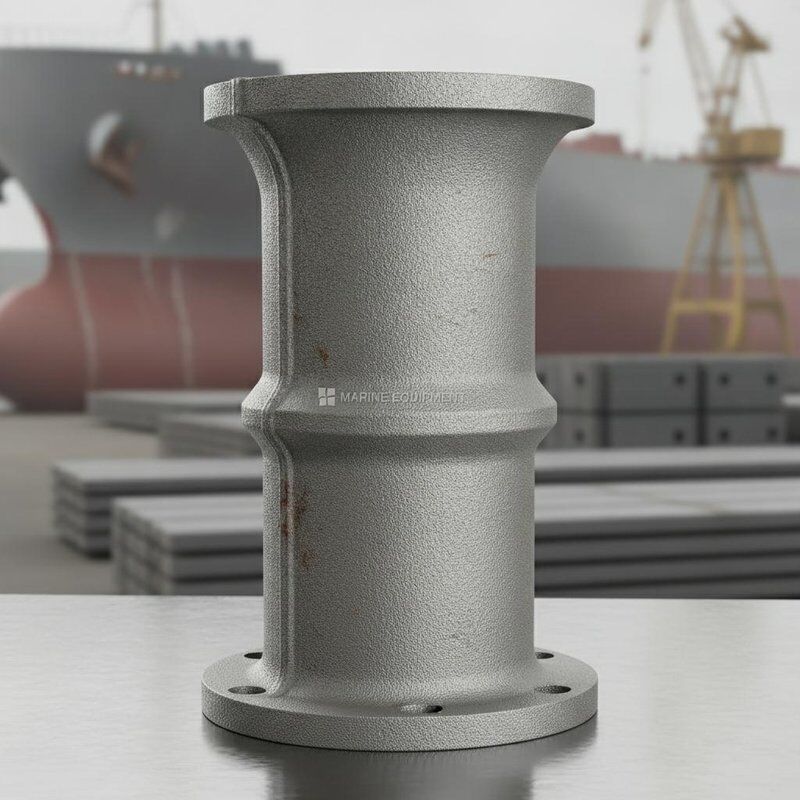

মেরিন স্পারলিং পাইপ, যা চেইন পাইপ নামেও পরিচিত, এটি অ্যাঙ্কর উইন্ডলাস চেইন হুইল এবং চেইন লকারের মধ্যে অবস্থিত একটি অ্যাঙ্কর-চেইন কনডুইট। এর সাধারণ নির্মাণে একটি কাস্ট স্টিল চেইন গাইড মাউথ একটি সিমলেস স্টিল পাইপ বা রোল্ড স্টিল প্লেট বডির সাথে মিলিত হয়। ওয়েল্ডেড কনফিগারেশনের জন্য, গাইড বেন্ডটি স্টিল প্লেট থেকে তৈরি করা হয়, যখন বেল মাউথ এবং চ্যাফিং এজগুলি অনুমোদিত অঙ্কন অনুসারে স্টিল প্লেট এবং হাফ-রাউন্ড স্টিল দিয়ে তৈরি করা যেতে পারে।

পাইপটি সাধারণত উল্লম্বভাবে বা উইন্ডলাস চেইন লিড এবং চেইন-লকার অবস্থানের উপর নির্ভর করে একটি উপযুক্ত কোণে স্থাপন করা হয়। CB 3133-1983 টাইপ A কে কাস্ট চেইন গাইড মাউথ সহ এবং টাইপ B কে ওয়েল্ডেড গাইড সেকশন সহ আলাদা করে। উপরের এবং নীচের চেইন-স্পর্শ পৃষ্ঠগুলি অস্বাভাবিক বাঁক, স্থানীয় পরিধান এবং চেইন জ্যামিং কমাতে গোলাকার বা ফ্লেয়ার্ড করা হয়। নতুন নির্মাণ প্রকল্পের জন্য, চূড়ান্ত মাত্রা, উপকরণ, প্লেটের পুরুত্ব, বন্ধ করার ব্যবস্থা, জলরোধী সীমানা, নিষ্কাশন, ওয়েল্ডিং এবং পরিদর্শন বর্তমান প্রকল্পের প্রয়োজনীয়তা এবং অনুমোদিত জাহাজের অঙ্কন অনুসরণ করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: মেরিন স্পারলিং পাইপ / চেইন পাইপ → উইন্ডলাস চেইন হুইল থেকে চেইন লকারে অ্যাঙ্কর চেইন গাইড করে।

• সাধারণ নির্মাণ: কাস্ট স্টিল চেইন গাইড মাউথ + সিমলেস স্টিল পাইপ বা রোল্ড স্টিল প্লেট বডি → পরিধান-প্রতিরোধী চেইন-স্পর্শ জ্যামিতি একটি তৈরি পাইপ কাঠামোর সাথে মিলিত হয়।

• লিগ্যাসি টাইপ A: কাস্ট চেইন গাইড মাউথ, চেইন-সাইজ গ্রুপ 15–17 থেকে 49–53 মিমি → CB 3133-1983 এর উপর ভিত্তি করে লিগ্যাসি প্রতিস্থাপন বা সামঞ্জস্য প্রকল্পের জন্য উপযুক্ত।

• লিগ্যাসি টাইপ B: ওয়েল্ডেড গাইড সেকশন, চেইন-সাইজ গ্রুপ 11–13 থেকে 31–34 মিমি → স্ট্যান্ডার্ড এই টাইপটিকে 34 মিমি এর বেশি নয় এমন চেইন ব্যাসের মধ্যে সীমাবদ্ধ করে।

• চ্যাফিং এবং বেল-মাউথ বিবরণ: গোলাকার বা ফ্লেয়ার্ড স্টিলের পৃষ্ঠতল, সাধারণত স্টিল প্লেট এবং হাফ-রাউন্ড স্টিল দিয়ে তৈরি → তীক্ষ্ণ স্পর্শ, পরিধান এবং চেইন জ্যামিং হ্রাস করে।

• পাইপ বডি: রোল্ড স্টিল প্লেট বা সিমলেস স্টিল টিউব; বডি দৈর্ঘ্য L ব্যবহারকারী দ্বারা নির্বাচিত → চূড়ান্ত রুট এবং ঢাল উইন্ডলাস এবং চেইন-লকার ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ।

• জলরোধীতা এবং বন্ধকরণ: সীমানা, প্রবেশাধিকার, নিষ্কাশন এবং স্থায়ীভাবে সংযুক্ত বন্ধ করার যন্ত্র প্রযোজ্য লোড-লাইন, ক্লাস এবং অনুমোদিত অঙ্কনের প্রয়োজনীয়তা অনুসরণ করে।

• ডিজাইন ভিত্তি: বর্তমান জাহাজ-নির্দিষ্ট অঙ্কন, প্রযোজ্য ক্লাস নিয়ম, IACS UR L4, লোড লাইন রেগুলেশন 22-2, এবং CB/Z 280-2011 → CB 3133-1983 একটি প্রত্যাহার করা লিগ্যাসি রেফারেন্স হিসাবে রয়ে গেছে।

প্রধান প্রযুক্তিগত প্যারামিটার

প্রথম টেবিলটি প্রধান নির্বাচন এবং নির্মাণ পয়েন্টগুলির সারসংক্ষেপ করে। নিম্নলিখিত কমপ্যাক্ট টাইপ A এবং টাইপ B ডাইমেনশন টেবিলগুলি CB 3133-1983 থেকে নেওয়া হয়েছে এবং চিত্র 1 / টেবিল 1 এবং চিত্র 5 / টেবিল 6 এর সাথে সামঞ্জস্যপূর্ণ। সম্পূর্ণ টেবিল 1-9 ব্যাকএন্ড রেফারেন্সে অন্তর্ভুক্ত করা হয়েছে।

লিগ্যাসি টাইপ A প্রধান মাত্রা - চিত্র 1 / টেবিল 1 (মিমি)

টাইপ A একটি কাস্ট স্টিল চেইন গাইড মাউথ ব্যবহার করে। পাইপ বডি দৈর্ঘ্য L জাহাজ ব্যবস্থার উপর নির্ভর করে নির্বাচিত হয়।

লিগ্যাসি টাইপ B প্রধান মাত্রা - চিত্র 5 / টেবিল 6 (মিমি)

টাইপ B একটি ওয়েল্ডেড গাইড ব্যবস্থা ব্যবহার করে এবং লিগ্যাসি স্ট্যান্ডার্ড দ্বারা 34 মিমি এবং তার নিচের চেইন ব্যাসের মধ্যে সীমাবদ্ধ। পাইপ বডি দৈর্ঘ্য L ব্যবহারকারী দ্বারা নির্বাচিত হয়।

অন্যান্য চেইন সাইজের জন্য অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ 1: নিশ্চিত করুন যে প্রয়োজনীয় পণ্যটি একটি কাস্ট স্টিল চেইন গাইড মাউথ সহ একটি টাইপ A স্পারলিং পাইপ, একটি টাইপ B ওয়েল্ডেড কনফিগারেশন, বা একটি কাস্টমাইজড প্রকল্প ডিজাইন।

ধাপ 2: অ্যাঙ্কর চেইনের নামমাত্র ব্যাস, চেইন গ্রেড, প্রকৃত লিঙ্কের মাত্রা, উইন্ডলাস চেইন-হুইল ব্যবস্থা এবং চেইন ভ্রমণের দিক সরবরাহ করুন।

ধাপ 3: ফোরক্যাসেল ডেক, উইন্ডলাস, চেইন স্টপার, চেইন লকার এবং চারপাশের কাঠামোগত অঙ্কন সরবরাহ করুন, যার মধ্যে প্রয়োজনীয় পাইপ দৈর্ঘ্য L এবং ঢাল অন্তর্ভুক্ত রয়েছে।

ধাপ 4: কাস্ট গাইড-মাউথ বা ওয়েল্ডেড গাইড নির্মাণ, পাইপ বডি উপাদান, হাফ-রাউন্ড স্টিল চ্যাফিং এজ, বেল মাউথ, কভার প্লেট, পরিধান ভাতা, এবং ন্যূনতম ডিজাইন তাপমাত্রা নিশ্চিত করুন।

ধাপ 5: জলরোধী সীমানা, প্রবেশাধিকার কভার, স্থায়ীভাবে সংযুক্ত বন্ধ করার যন্ত্র, চেইন-লকার নিষ্কাশন, ওয়েল্ডিং পদ্ধতি, ডেক এবং লকার শক্তিশালীকরণ, আবরণ ব্যবস্থা, এবং পরিদর্শন সুযোগ নিশ্চিত করুন।

ধাপ 6: প্রকল্পটি নতুন নির্মাণ, জাহাজ পরিবর্তন, বা CB 3133-1983 লিগ্যাসি প্রতিস্থাপন কিনা তা উল্লেখ করুন; পরিমাণ, ক্লাস সোসাইটি, গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময় সরবরাহ করুন।

কাঠামো

টাইপ A এর জন্য কাস্ট স্টিল চেইন গাইড মাউথ বা টাইপ B এর জন্য ওয়েল্ডেড গাইড বেন্ড | সিমলেস স্টিল পাইপ বা রোল্ড স্টিল প্লেট বডি | স্টিল প্লেট এবং হাফ-রাউন্ড স্টিল চ্যাফিং এজ সহ তৈরি বেল মাউথ | কভার প্লেট | ব্যাকিং প্লেট এবং ব্র্যাকেট | পিন এবং কটার পিন | ডেক পেনিট্রেশন এবং ওয়েল্ডেড সীমানা | চেইন-লকার সংযোগ | নির্দিষ্ট বন্ধ এবং আবরণ ব্যবস্থা

অ্যাঙ্কর চেইন গাইডেন্স, জলরোধীতা এবং ইনস্টলেশন সুবিধা

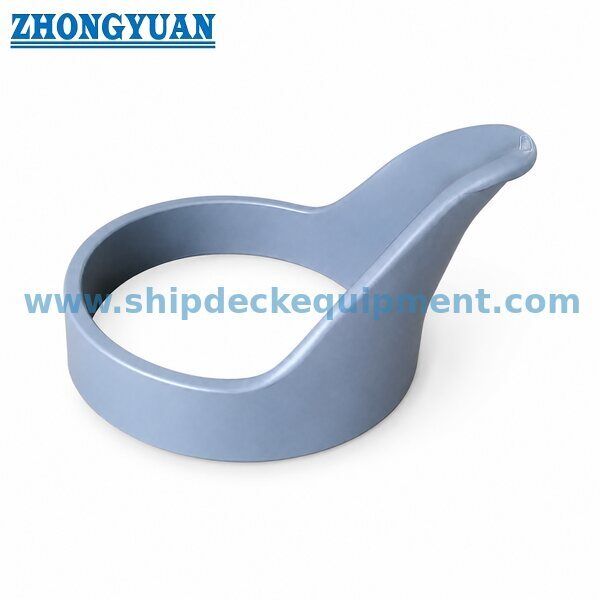

• একটি কাস্ট স্টিল চেইন গাইড মাউথ একটি মসৃণ বাঁকা চেইন-স্পর্শ প্যাসেজ সরবরাহ করে এবং সমাবেশ করার আগে আলাদাভাবে তাপ চিকিত্সা, ড্রেস এবং পরিদর্শন করা যেতে পারে।

• একটি ওয়েল্ডেড টাইপ B গাইড সেকশন লিগ্যাসি স্ট্যান্ডার্ড দ্বারা সংজ্ঞায়িত ছোট চেইন-সাইজ রেঞ্জের জন্য একটি বিকল্প তৈরি নির্মাণ সরবরাহ করে।

• স্টিল পাইপ বা রোল্ড প্লেট বডি দৈর্ঘ্য L এবং ইনস্টলেশন রুটকে উইন্ডলাস এবং চেইন-লকার ব্যবস্থার সাথে মেলানোর অনুমতি দেয়।

• হাফ-রাউন্ড স্টিল বা অন্য অনুমোদিত গোলাকার চ্যাফিং ডিটেল বেল-মাউথ প্রান্তে ঝালাই করা যেতে পারে যাতে তীক্ষ্ণ প্লেট স্পর্শ থেকে চেইনকে রক্ষা করা যায়।

• অভ্যন্তরীণ সিম, ট্রানজিশন এবং স্থানীয় প্রোট্রুশনগুলি মসৃণভাবে গ্রাইন্ড করা উচিত যাতে তারা চেইন ভ্রমণকে বাধা না দেয় বা ঘনীভূত পরিধান পয়েন্ট তৈরি না করে।

• ডেক এবং চেইন-লকার ইন্টারফেসগুলি জলরোধী সীমানা, স্থানীয় শক্তিশালীকরণ, ওয়েল্ডিং পদ্ধতি এবং অনুমোদিত হুল অঙ্কনের সাথে সমন্বয় করা উচিত।

• কাস্টিং পরিদর্শন, ওয়েল্ড পরিদর্শন, মাত্রিক নিয়ন্ত্রণ, আবরণ, নিষ্কাশন, বন্ধকরণ, এবং চূড়ান্ত সমাবেশ পরীক্ষা প্রকল্পের স্পেসিফিকেশন অনুসারে ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের নাম: মেরিন স্পারলিং পাইপ / চেইন পাইপ → অ্যাঙ্কর উইন্ডলাস চেইন হুইল এবং চেইন লকারের মধ্যে কনডুইট।
• প্রাথমিক নির্মাণ: কাস্ট স্টিল চেইন গাইড মাউথ + স্টিল পাইপ বা রোল্ড স্টিল প্লেট বডি → সাধারণ টাইপ A ব্যবস্থা এবং সাধারণ আধুনিক নির্মাণ অনুশীলন।
• বিকল্প নির্মাণ: ওয়েল্ডেড স্টিল গাইড সেকশন → ছোট চেইন-সাইজ রেঞ্জের জন্য টাইপ B লিগ্যাসি ব্যবস্থা।
• চ্যাফিং এজ: স্টিল প্লেট + হাফ-রাউন্ড স্টিল বা অনুমোদিত গোলাকার বিবরণ → বেল-মাউথ এবং খোলার প্রান্তে চেইনকে রক্ষা করে।
• লিগ্যাসি টাইপ A রেঞ্জ: 15–17 / 19–22 / 25–28 / 31–34 / 37–40 / 43–46 / 49–53 মিমি চেইন গ্রুপ → শুধুমাত্র লিগ্যাসি স্ট্যান্ডার্ড প্রয়োজন হলে ব্যবহার করুন।
• লিগ্যাসি টাইপ B রেঞ্জ: 11–13 / 15–17 / 17–19 / 19–22 / 25–28 / 31–34 মিমি চেইন গ্রুপ → স্ট্যান্ডার্ডে টাইপ B 34 মিমি এবং তার নিচে সীমাবদ্ধ।
• পাইপ বডি: রোল্ড স্টিল প্লেট বা সিমলেস স্টিল টিউব → দৈর্ঘ্য L জাহাজ ব্যবস্থার উপর নির্ভর করে নির্বাচিত হয়।
• উপাদানের ভিত্তি: লিগ্যাসি টাইপ A গাইড মাউথ ZG25 কাস্ট স্টিল; অন্যান্য অংশ A3 কার্বন স্টিল → আধুনিক সমতুল্য গ্রেডের জন্য প্রকল্পের নিশ্চিতকরণ প্রয়োজন।
• শংসাপত্রের প্রয়োজনীয়তা: উপাদান ট্রেসেবিলিটি, কাস্টিং পরিদর্শন, ওয়েল্ডিং রেকর্ড, NDT, মাত্রিক পরিদর্শন, এবং ক্লাস উইটনেসিং অনুমোদিত অর্ডার স্কোপ অনুসারে উপলব্ধ।

কিভাবে কাজ করে

অ্যাঙ্কর চেইন উইন্ডলাস চেইন হুইল থেকে বের হয় → চেইন কাস্ট বা ওয়েল্ডেড গাইড সেকশনে প্রবেশ করে → গোলাকার চেইন-স্পর্শ পৃষ্ঠগুলি দিক পরিবর্তনকে গাইড করে → স্টিল পাইপ বডি চেইনকে উল্লম্বভাবে বা অনুমোদিত ঢালে নিয়ে যায় → বেল মাউথ চেইনকে লকারে নির্দেশ করে → বন্ধ এবং নিষ্কাশন ব্যবস্থা সমুদ্রের জল, কাদা এবং ধ্বংসাবশেষ নিয়ন্ত্রণ করে

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ | টাগবোট | ওয়ার্কবোট | অফশোর সাপোর্ট ভেসেল | কার্গো ভেসেল | ট্যাঙ্কার | নতুন নির্মাণ অ্যাঙ্করিং সিস্টেম | জাহাজ রূপান্তর প্রকল্প | লিগ্যাসি CB 3133 প্রতিস্থাপন এবং সামঞ্জস্যের কাজ

শংসাপত্র এবং সুবিধা

উপাদান শংসাপত্র, ওয়েল্ডিং ডকুমেন্টেশন, NDT রিপোর্ট, মাত্রিক পরিদর্শন রেকর্ড, জলরোধীতা-সম্পর্কিত পরিদর্শন, প্রস্তুতকারকের ডকুমেন্টেশন, এবং ক্লাস উইটনেসিং প্রকল্পের স্পেসিফিকেশন এবং সম্মত অর্ডার স্কোপ অনুসারে ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: স্পারলিং পাইপ এবং হউস পাইপের মধ্যে পার্থক্য কী?

উত্তর 1: একটি স্পারলিং পাইপ বা চেইন পাইপ অ্যাঙ্কর চেইনকে উইন্ডলাস চেইন হুইল থেকে চেইন লকারে গাইড করে। একটি হউস পাইপ অ্যাঙ্কর চেইনকে ডেক অ্যাঙ্করিং ব্যবস্থা থেকে ডেকের খোলার দিকে, অ্যাঙ্কর পকেট বা অ্যাঙ্কর বেডে গাইড করে। তারা জাহাজের অ্যাঙ্করিং সিস্টেমে পৃথক উপাদান।

প্রশ্ন 2: CB 3133 টাইপ A এবং টাইপ B এর মধ্যে পার্থক্য কী?

উত্তর 2: টাইপ A একটি কাস্ট স্টিল চেইন গাইড মাউথ ব্যবহার করে যা একটি স্টিল পাইপ বা রোল্ড প্লেট বডির সাথে সংযুক্ত এবং বৃহত্তর লিগ্যাসি চেইন-সাইজ রেঞ্জকে কভার করে। টাইপ B একটি ওয়েল্ডেড গাইড সেকশন ব্যবহার করে এবং স্ট্যান্ডার্ড দ্বারা 34 মিমি এবং তার নিচের চেইন ব্যাসের মধ্যে সীমাবদ্ধ। চূড়ান্ত পছন্দটি জাহাজের অঙ্কন, চেইন সাইজ, ইনস্টলেশন রুট এবং প্রকল্পের অনুমোদন প্রয়োজনীয়তা অনুসরণ করা উচিত।

প্রশ্ন 3: CB 3133-1983 কি বর্তমান উত্পাদন মান হিসাবে ব্যবহার করা যেতে পারে?

উত্তর 3: না। CB 3133-1983 প্রত্যাহার করা হয়েছে এবং এর কোনো নির্দিষ্ট এক-এক প্রতিস্থাপন নেই। এটি লিগ্যাসি প্রতিস্থাপন, সামঞ্জস্য, এবং ঐতিহাসিক মাত্রার জন্য ব্যবহার করা যেতে পারে। নতুন প্রকল্পগুলিতে বর্তমান ক্লাস এবং বিধিবদ্ধ প্রয়োজনীয়তাগুলি অনুমোদিত জাহাজ-নির্দিষ্ট অঙ্কনের সাথে ব্যবহার করা উচিত।
