বোল্টড বেস ডাবল ক্রস বিট বোলার্ড জাহাজ মোরিং জন্য GB / T 554 টাইপ DL DN50 ¢ 175
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড: | GB554-2008 | উপকরণ: | হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| নামমাত্র ব্যাস: | 50 থেকে 200 মিমি | ওজন: | 7 থেকে 103 কেজি |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | SWL রেঞ্জ: | 13KN- 62KN |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি | টাইপ: | বোল্টেড সংযোগ |
পণ্যের বর্ণনা

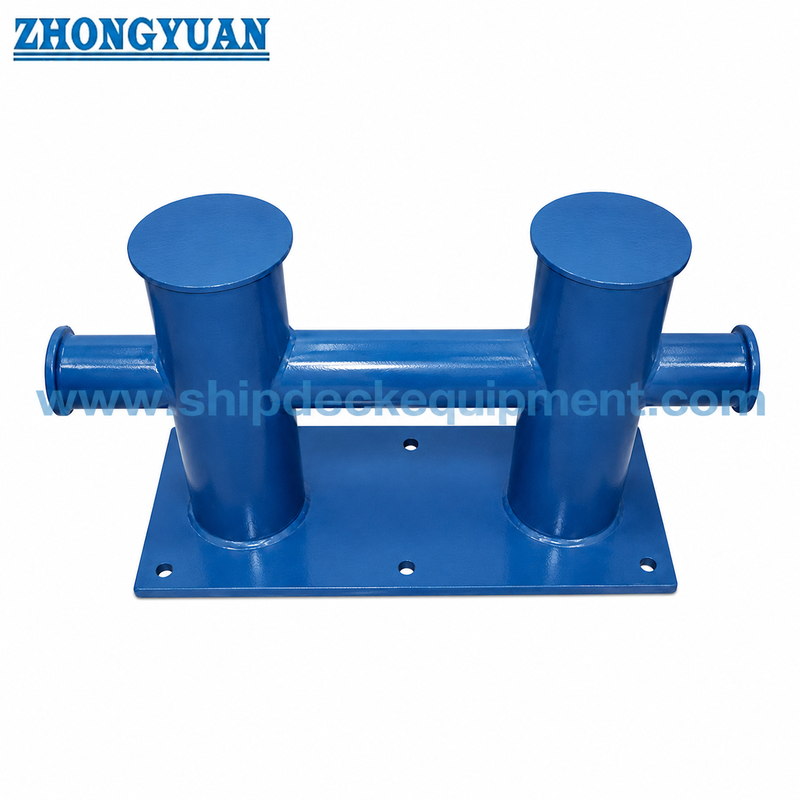

শিপ মুরিংয়ের জন্য বোল্টেড বেস ডাবল ক্রস বিট বোলার্ড | GB/T 554 প্রকার DL DN50–175
পণ্য ওভারভিউ
GB/T 554 টাইপ DL বোল্টেড বেস ডাবল ক্রস বিট বোলার্ড একটি ঢালাই করা স্টিল-পাইপ মুরিং বোলার্ড যা জাহাজের ডেক ব্যবস্থার জন্য যেখানে একটি ফ্ল্যাট বোল্টেড বেস নির্দিষ্ট করা আছে। সরবরাহকৃত উৎপাদন স্পষ্টীকরণ অনুসারে, DL কনফিগারেশনটি DN200 এর নিচে নামমাত্র ব্যাসের জন্য ব্যবহৃত হয় এবং সাধারণত ছোট জাহাজ, ওয়ার্কবোট, বার্জ, পন্টুন এবং রেট্রোফিট ডেক অবস্থানের জন্য নির্বাচিত হয় যেখানে জাহাজের অঙ্কন দ্বারা বোল্ট ইনস্টলেশন প্রয়োজন হয়।
টাইপ ডিএইচ ডেক-ওয়েল্ডেড সংস্করণের সাথে তুলনা করে, টাইপ ডিএল এর ফ্ল্যাট বেস প্লেট এবং বোল্টেড ডেক সংযোগ দ্বারা সংজ্ঞায়িত করা হয়। বোলার্ড বডি ইস্পাত পাইপ এবং ইস্পাত প্লেট থেকে গড়া হয়; অনুভূমিক ক্রস পাইপ শক্তি এবং বল স্থানান্তর সমর্থন করার জন্য ডবল-বিট কাঠামোর মাধ্যমে ক্রমাগত থাকে। দড়ির ক্ষয়ক্ষতি কমাতে দড়ি-যোগাযোগের ঢালাই সাজানো এবং মাটিকে মসৃণ করতে হবে, যখন বোল্ট ফাউন্ডেশন, ব্যাকিং প্লেট, এবং ডেক রিইনফোর্সমেন্ট অবশ্যই উৎপাদনের আগে নিশ্চিত করতে হবে।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: বোল্ট করা বেস ডবল ক্রস বিট বোলার্ড → ফ্ল্যাট-বেস ডেক ইনস্টলেশন যখন বোল্টিং নির্দিষ্ট করা হয়।
- স্ট্যান্ডার্ড এবং টাইপ: GB/T 554-2008 টাইপ DL → জাহাজ মুরিং সরঞ্জামের জন্য ডাবল ক্রস বিট বোলার্ড কাঠামো।
- নামমাত্র ব্যাস পরিসীমা: DN50–DN175 → সরবরাহকৃত স্পষ্টীকরণ অনুযায়ী নিচে-DN200 বোল্টেড সংস্করণের জন্য ব্যবহৃত।
- SWL পরিসর: 13-62 kN → প্রাথমিক বোলার্ড নির্বাচনের জন্য; ডেক ফাউন্ডেশন এবং বল্টু বিন্যাস প্রকল্প চেকিং প্রয়োজন।
- নির্মাণ: ঢালাই ইস্পাত পাইপ এবং ইস্পাত প্লেট → অর্ডারের প্রয়োজন অনুযায়ী ঘূর্ণিত প্লেট পাইপ বা ইস্পাত পাইপ থেকে গড়া।
- বেস সংযোগ: বোল্ট করা ফ্ল্যাট বেস → বোল্টের আকার, বোল্ট গ্রেড, ব্যাকিং প্লেট এবং ডেক ফাউন্ডেশন উদ্ধৃতির আগে নিশ্চিত করা উচিত।
- দড়ি-কন্টাক্ট ফিনিশিং: বুর-মুক্ত পৃষ্ঠ এবং মসৃণ স্থল ঢালাই → মুরিং দড়ির স্থানীয় কাটা বা ঘর্ষণ কমাতে সাহায্য করে।
- সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত পেইন্ট, গ্যালভানাইজিং বা স্টেইনলেস পলিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র ব্যাস | SWL (kN) | A(মিমি) | A1(মিমি) | A2(মিমি) | খ(মিমি) | D/D1(মিমি) | এইচ(মিমি) | এল(মিমি) | বোল্ট ব্যবস্থা | প্রায় ওজন (কেজি) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50/65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75/95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100/120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125/145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150/170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180/200 | 550 | 850 | M24 × 6 | 103 |
দ্রষ্টব্য: বোল্ট বিন্যাস, বল্টু গ্রেড, ডেক সন্নিবেশ / ব্যাকিং প্লেট, এবং ইনস্টলেশন শক্ত করার প্রয়োজনীয়তা উৎপাদনের আগে প্রকল্পের অঙ্কন দিয়ে নিশ্চিত করা উচিত।
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: জাহাজের মুরিং ব্যবস্থা অনুযায়ী GB/T 554 প্রকার DL এবং নামমাত্র ব্যাস DN50–DN175 নিশ্চিত করুন।
ধাপ 2: প্রয়োজনীয় SWL, দড়ির সীসা দিক, জাহাজের ধরন এবং ডেক লেআউটে বোল্ট করা ফ্ল্যাট-বেস বোলার্ড প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ 3: কোটেশনের আগে বোল্টের আকার, বোল্টের পরিমাণ, বোল্ট গ্রেড, ব্যাকিং প্লেট, ডেক সন্নিবেশ এবং ভিত্তি কাঠামো নিশ্চিত করুন।
ধাপ 4: উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টীল, বা আইস-ক্লাস প্রকল্পের জন্য বিশেষ ইস্পাত নির্দিষ্ট করা হলে।
ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজিং, মিরর / সাটিন পালিশ স্টেইনলেস ফিনিস, বা অন্যান্য নির্দিষ্ট ফিনিস।
ধাপ 6: অর্ডারের আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী পরিদর্শন, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্পের প্রয়োজনীয়তা।
ধাপ 7: পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ডেক অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।
গঠন
বোল্টেড ফ্ল্যাট বেস | দুটি উল্লম্ব বিট | ক্রমাগত অনুভূমিক ক্রস পাইপ | ঢালাই পাইপ এবং প্লেট সমাবেশ | মসৃণ স্থল দড়ি-যোগাযোগ ঝালাই | বোল্ট গর্ত / ভিত্তি ইন্টারফেস | শপ প্রাইমার বা নির্দিষ্ট ফিনিস
বোল্টেড ইনস্টলেশন, ঢালাই এবং দড়ি-যোগাযোগ সুবিধা
- ফ্ল্যাট বোল্টেড বেসটি উপযুক্ত যেখানে ভেসেল আঁকার জন্য সরাসরি ডেক ওয়েল্ডিংয়ের পরিবর্তে অপসারণযোগ্য বা বোল্টেড ডেক ফাউন্ডেশন প্রয়োজন।
- অবিচ্ছিন্ন অনুভূমিক পাইপটি ডবল-বিট কাঠামোর মধ্য দিয়ে যায়, শক্তির ধারাবাহিকতা এবং দুটি উল্লম্ব বিটের মধ্যে বল স্থানান্তর করতে সহায়তা করে।
- আকার, উপাদানের প্রাপ্যতা এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে স্টিলের প্লেটটি পাইপে ঘূর্ণিত এবং ঢালাই করা হতে পারে, অথবা ইস্পাত পাইপ সরাসরি ব্যবহার করা যেতে পারে।
- দড়ি-সংযোগের জায়গায় ওয়েল্ড পুঁতিগুলি তৈরির পরে মাটিকে মসৃণ করা উচিত যাতে ধারালো প্রান্তগুলি এড়ানো যায় যা মুরিং দড়িগুলিকে ক্ষতি করতে পারে।
- বোল্টেড বেসের জন্য উপযুক্ত ডেক ফাউন্ডেশন ডিজাইন প্রয়োজন। বোল্ট গ্রেড, ব্যাকিং প্লেট, হোল টলারেন্স, এবং শক্ত করার প্রয়োজনীয়তা শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
- টাইপ ডিএল স্পষ্টভাবে টাইপ ডিএইচ থেকে আলাদা করা হয়েছে: ডিএল একটি বোল্ট করা ফ্ল্যাট বেস ব্যবহার করে এবং সরবরাহকৃত স্পষ্টীকরণ অনুসারে ডিএন200-এর নীচে সীমাবদ্ধ।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: GB/T 554-2008 → DL বোলার্ড ফর্ম, মাত্রা, SWL, এবং ওজনের জন্য রেফারেন্স।
- প্রকার: ডেক মুরিং পজিশনের জন্য DL → বোল্টেড বেস ডবল ক্রস বিট কনফিগারেশন।
- নামমাত্র ব্যাস: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, ডেক লেআউট এবং জাহাজের অঙ্কন অনুযায়ী নির্বাচিত।
- SWL রেঞ্জ: 13–62 kN → বোলার্ড নির্বাচনের জন্য ব্যবহৃত; এটি দড়ি MBL বা উত্তোলন লোড পদের সাথে মিশ্রিত করা উচিত নয়।
- বেস ফর্ম: ফ্ল্যাট বোল্টেড বেস → যখন মুরিং ডেকের জন্য একটি বোল্টেড ফাউন্ডেশন নির্দিষ্ট করা হয় তখন উপযুক্ত।
- উত্পাদন পদ্ধতি: ঢালাই ইস্পাত পাইপ এবং ইস্পাত প্লেট → ঘূর্ণিত প্লেট পাইপ বা ইস্পাত পাইপ প্রকল্পের প্রয়োজন অনুযায়ী ব্যবহার করা যেতে পারে.
- রোপ-কন্টাক্ট ফিনিশ: ওয়েল্ডস পরিহিত এবং গ্রাউন্ড মসৃণ → মুরিং দড়ির সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করার উদ্দেশ্যে।
- সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ জাহাজের পেইন্টিং স্পেসিফিকেশন বা ক্রয় আদেশ অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → শ্রেণী অনুমোদন এবং পরিদর্শনের সুযোগ উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে এটা কাজ করে
মুরিং দড়িকে বোলার্ডের দিকে নিয়ে যাওয়া হয়
অ্যাপ্লিকেশন
ছোট জাহাজ | ওয়ার্কবোট | বার্জ | পন্টুন | অভ্যন্তরীণ জাহাজ | হারবার সার্ভিস ক্রাফট | রেট্রোফিট মুরিং স্টেশন | বোল্টেড ডেক ফাউন্ডেশন
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: জিবি/টি 554 টাইপ ডিএল এবং টাইপ ডিএইচ এর মধ্যে প্রধান পার্থক্য কী?
A1: DL টাইপ একটি ফ্ল্যাট বোল্টেড বেস ব্যবহার করে এবং সরবরাহকৃত স্পষ্টীকরণ অনুযায়ী DN200 এর নিচে নামমাত্র ব্যাসের জন্য ব্যবহৃত হয়। DH টাইপ একটি ডেক-ওয়েল্ডেড বেস ব্যবহার করে এবং সম্পূর্ণ DN50–DN300 পরিসর কভার করে। দুটি সংস্করণ একই ইনস্টলেশন বিবরণ বা ফটো শেয়ার করা উচিত নয়।
প্রশ্ন 2: যখন জাহাজের আঁকার জন্য ঢালাই বেস প্রয়োজন হয় তখন কি DL টাইপ করা যেতে পারে?
A2: সাধারণত, একটি ঢালাই ডেক ইনস্টলেশন টাইপ DH কনফিগারেশন ব্যবহার করা উচিত। একটি বোল্টেড টাইপ ডিএল বোলার্ডকে ঢালাই বিন্যাসে পরিবর্তন করার জন্য অঙ্কন নিশ্চিতকরণ, ভিত্তি পর্যালোচনা এবং ঢালাইয়ের বিস্তারিত অনুমোদন প্রয়োজন।
প্রশ্ন 3: টাইপ ডিএল-এর জন্য উদ্ধৃতি দেওয়ার আগে কী তথ্য প্রয়োজন?
A3: নামমাত্র ব্যাস, SWL, বোল্ট বিন্যাস, ডেক ফাউন্ডেশন, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং ডেক অঙ্কন বা রেফারেন্স ফটো নিশ্চিত করুন।
