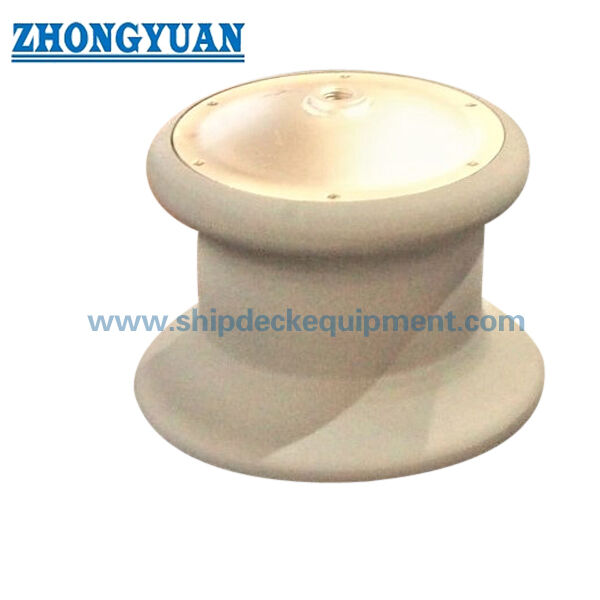

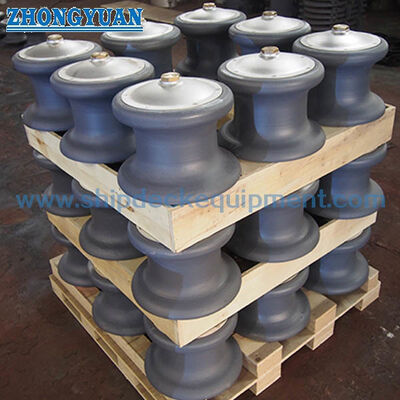

সিঙ্গল রোলার ফায়ারলিড জাহাজের মোরিংয়ের জন্য ডাস্ট কভার সহ। CB/T 3861 টাইপ A কাস্ট স্টীল রোলার।

সিঙ্গল রোলার ফায়ারলিড জাহাজের মোরিংয়ের জন্য ডাস্ট কভার সহ। CB/T 3861 টাইপ A কাস্ট স্টীল রোলার।

পণ্যের সংক্ষিপ্ত বিবরণ

CB/T 3861-2011 প্রকার A ধুলো কভার সহ একক রোলার ফায়ারলিড একটি নৌকা মোরিং দড়ি গাইড যা একটি ভার্টিকাল রোলার ছাড়া একটি বেস ব্যবহার করে।এটি ডেক বা বলওয়ার্ক মোরিং অবস্থানে ফাইবার দড়ি বা ইস্পাত তারের দড়ি গাইড করার জন্য ব্যবহৃত হয় যেখানে দড়ি সীসা কোণ হ্রাস স্লাইডিং যোগাযোগ সঙ্গে নিয়ন্ত্রিত পুনঃনির্দেশ প্রয়োজনদুটি বা তিনটি একক রোলার এক গ্রুপ হিসাবে সাজানো যেতে পারে যখন মোরিং বিন্যাস বিভিন্ন দিক থেকে দড়ি গাইডেন্স প্রয়োজন।

এই পৃষ্ঠায় ঢালাই ইস্পাত রোলার, শ্যাফ্ট এবং তামা-বুশ চলমান মান, তৈলাক্তকরণের অবস্থা এবং উপরের ধুলো কভারটির প্রতিরক্ষামূলক ফাংশনটির উপর দৃষ্টি নিবদ্ধ করা হয়েছে।রোলারের ব্যাসার্ধ অনুযায়ী ফেয়ারলিড নির্বাচন করা উচিত, SWL, দড়ি টাইপ, দড়ি ব্যাসার্ধ, ইনস্টলেশন অবস্থান, দড়ি লিড দিক, জাহাজ গঠন, পৃষ্ঠ চিকিত্সা, এবং সার্টিফিকেট প্রয়োজনীয়তা।এটি একটি মোরিং দড়ি গাইড এবং একটি উত্তোলন যন্ত্র হিসাবে চিকিত্সা করা উচিত নয়.

দ্রুত বিবরণী

• স্ট্যান্ডার্ড এবং প্রকারঃ CB/T 3861-2011 ফর্ম A / প্রকার A → জাহাজের মোরিং দড়ি গাইডিং জন্য ধুলো কভার সঙ্গে একক রোলার fairlead।
• রোলারের ব্যাসার্ধের পরিসীমাঃ 100×450 মিমি → জাহাজের বিন্যাস অনুযায়ী ছোট থেকে বড় মোরিং দড়ি গাইডিং অবস্থানগুলি জুড়ে।
• SWL পরিসীমাঃ 54 ¢ 617 kN → পণ্য নির্বাচন করার জন্য সরবরাহিত ফেয়ারলিড কাজের চাপের ভিত্তি; এটি দড়ি ভাঙ্গার চাপের সাথে মিশ্রিত করা উচিত নয়।
• রেফারেন্স দড়ি পরিসীমাঃ ফাইবার দড়ি 28 ′′ 80 মিমি এবং 6 × 37 স্টিলের তারের দড়ি 12.0 ′′ 44.0 মিমি → রোল আকারের সাথে দড়ি ব্যাসার্ধের সাথে মেলে।
• রোলার বিন্যাসঃ বেস ছাড়াই একক রোলার → দুটি বা তিনটি রোলার একটি গ্রুপ হিসাবে ব্যবহার করা যেতে পারে যখন দড়ি পথের বহু-কোণ নির্দেশিকা প্রয়োজন।
• চলমান উপাদানঃ ঢালাই ইস্পাত রোলার, শক্তিশালী শ্যাফ্ট, তামার বুশ, এবং তৈলাক্তকরণ ইন্টারফেস → নমনীয় ঘূর্ণন সমর্থন এবং দড়ি ঘর্ষণ কমাতে।
• ধুলো কভারঃ রোলার সমাবেশের উপর শীর্ষ সুরক্ষা কভার → উপরের শ্যাফ্ট এবং ঝোপের অঞ্চলের লবণ স্প্রে, ময়লা এবং জারা সরাসরি এক্সপোজার হ্রাস করতে সহায়তা করে।
• পৃষ্ঠের চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড সমাপ্তি → প্রকল্পের প্রয়োজনীয়তা অনুসারে চূড়ান্ত লেপ।

প্রধান প্রযুক্তিগত পরামিতি

CB/T 3861-2011 প্রকার A একক রোলার ফেয়ারলিডের জন্য প্রধান ওয়েব পেজ নির্বাচন তথ্য। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি।

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ CB/T 3861-2011 ফর্ম A/Type A এবং প্রয়োজনীয় রোলারের ব্যাসার্ধ 100 থেকে 450 মিমি নিশ্চিত করুন।

ধাপ ২ঃ দড়ি টাইপ, ফাইবার দড়ি ব্যাসার্ধ বা 6 × 37 ইস্পাত তারের দড়ি ব্যাসার্ধ এবং প্রকল্প লোড বেস নিশ্চিত করুন। নকশা পর্যালোচনা ছাড়া দড়ি ভাঙ্গার বোঝাকে ফেয়ারলিড এসডব্লিউএল হিসাবে আচরণ করবেন না।

ধাপ ৩ঃ প্রকল্পে একক রোলার, দুই রোলার গ্রুপ, বা তিন রোলার গ্রুপের প্রয়োজন কিনা তা নিশ্চিত করুন, যার মধ্যে দড়ি নেতৃত্বের দিক, ইনস্টলেশন অবস্থান এবং উপলব্ধ স্থান অন্তর্ভুক্ত রয়েছে।

ধাপ ৪ঃ রোলার, শ্যাফ্ট, ডাস্ট কভার এবং তামার বুশের জন্য উপাদান প্রয়োজনীয়তা নিশ্চিত করুন। চূড়ান্ত উপাদান গ্রেড এবং ট্রেসেবিলিটি অর্ডার স্পেসিফিকেশন অনুসরণ করা উচিত।

ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড সমাপ্তি, পোলিশ স্টেইনলেস স্টিলের পৃষ্ঠ, বা অন্য নির্দিষ্ট লেপ সিস্টেম।

ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্রের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণির শংসাপত্র, সাক্ষী পরিদর্শন বা অন্যান্য প্রকল্প-নির্দিষ্ট পরিদর্শন প্রয়োজনীয়তা।

ধাপ ৭ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়সূচী উল্লেখ করুন।

কাঠামো

শীর্ষ ধুলো কভার। ঢালাই ইস্পাত রোলার। উল্লম্ব শ্যাফ্ট। তামার গুল্ম। তৈলাক্তকরণ ইন্টারফেস। মসৃণ দড়ি যোগাযোগ ব্যাসার্ধ। বেস ছাড়া একক রোলার। প্রকল্প নির্দিষ্ট মাউন্ট বিন্যাস।

কাস্টিং, শ্যাফ্ট এবং লুব্রিকেশন সুবিধা

• ঢালাই ইস্পাত রোল নির্মাণ নিয়ন্ত্রিত ঢালাই মান, মাত্রিক নির্ভুলতা, এবং মোরিং দড়ি গাইডিং জন্য একটি মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ উপর দৃষ্টি নিবদ্ধ করে।
• রোলারটি শ্যাফ্ট এবং তামার বুশের চারপাশে অবাধে ঘোরানো উচিত। নমনীয় ঘূর্ণন দড়ি-যোগাযোগ এলাকায় স্লাইডিং ঘর্ষণ হ্রাস করে এবং মোরিং অপারেশনগুলির সময় দড়ি পৃষ্ঠের পরিধান সীমিত করতে সহায়তা করে।
• পরিবর্তিত দড়ি লিড কোণের অধীনে স্থিতিশীল ঘূর্ণন জন্য শ্যাফ্ট শক্তি, বুশ ক্লিয়ারেন্স এবং শ্যাফ্ট-বুশ ফিট গুরুত্বপূর্ণ।চূড়ান্ত শ্যাফ্ট এবং বুশের বিবরণ প্রকল্পের অঙ্কন বা স্ট্যান্ডার্ড প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত.
• একটি নির্দিষ্ট তামার খাদ বুশ অর্ডার প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে, যখন সঠিকভাবে তৈলাক্তকরণ প্রয়োগ করা হয় তখন স্থিতিশীল ভারবহন যোগাযোগ এবং ব্যবহারিক রক্ষণাবেক্ষণ অ্যাক্সেস বজায় রাখতে সহায়তা করে।
• উপরের ধুলো কভার উপরের চলমান অঞ্চলে সরাসরি লবণ স্প্রে, বৃষ্টির জল, ধুলো এবং ডেক দূষণ হ্রাস করতে সহায়তা করে যা আরও ভাল জারা প্রতিরোধের এবং দীর্ঘতর রক্ষণাবেক্ষণের ব্যবধানকে সমর্থন করে.
• সার্ভিস চলাকালীন তৈলাক্তকরণের অবস্থা বজায় রাখা উচিত। সঠিক তৈলাক্তকরণ রোলারের ধাক্কা রোধ করতে সহায়তা করে এবং একটি ঘূর্ণনহীন রোলারের কারণে দড়ি ক্ষতির ঝুঁকি হ্রাস করে।
• একটি বেস ছাড়া একক রোলার নকশা শিপইয়ার্ড বা ডিজাইনারদের এক বিন্যাসে দুটি বা তিনটি ইউনিট একত্রিত করতে দেয় যখন মোরিং দড়ি পথটি বিভিন্ন দিক থেকে গাইডেন্স প্রয়োজন।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB/T 3861-2011 → ব্যবহার করা হয় যখন জাহাজের অঙ্কন বা শিপইয়ার্ড স্পেসিফিকেশন CB/T 3861 টাইপ A রোলার ফায়ারলিডের মাত্রা প্রয়োজন।
• প্রকারঃ ফর্ম A / প্রকার A → একক রোলার ফায়ারলিড, উপরের ধুলো কভার এবং কোন বেস নেই।
• রোলার নংঃ একক রোলার → এককভাবে বা দুটি বা তিনটি রোলারের সাথে একত্রে ব্যবহার করা যেতে পারে।
• রোলার ব্যাসার্ধঃ 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → দড়ি ব্যাসার্ধ, SWL, এবং ইনস্টলেশন স্থান অনুযায়ী নির্বাচন করুন।
• এসডব্লিউএলঃ ৫৪৬১৭ কেএন → ফায়ার লিড নির্বাচন করার জন্য সরবরাহ করা কাজের লোডের মান; দড়ি এমবিএল, পরীক্ষার লোড এবং প্রকল্পের সুরক্ষা ফ্যাক্টরকে আলাদাভাবে বিবেচনা করা উচিত।
• উপকরণঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, বা নোডুলার ঢালাই লোহা → রোলার, শ্যাফ্ট, বুশ এবং কভার জন্য চূড়ান্ত উপাদান গ্রেড উত্পাদনের আগে নিশ্চিত করা হবে।
• কপার বুশঃ প্রকল্পের স্পেসিফিকেশন অনুযায়ী উপলব্ধ → উপাদান গ্রেড, গ্রুভ নকশা, এবং তৈলাক্তকরণের বিবরণ যাচাইয়ের জন্য প্রয়োজন হলে নিশ্চিত করা উচিত।
• ডাস্ট কভারঃ রোলার সমাবেশের জন্য শীর্ষ কভার → সামুদ্রিক পরিবেশের এক্সপোজার থেকে উপরের শ্যাফ্ট এবং বুশ এলাকা রক্ষা করতে সহায়তা করে।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ, বা কাস্টমাইজড চিকিত্সা → চূড়ান্ত সমাপ্তি জাহাজের পেইন্টিং বা জারা সুরক্ষা প্রয়োজনীয়তা অনুসরণ করে।
• কাস্টমাইজেশনঃ উপলভ্য → অ-মানক উপাদান, লেপ, পরিদর্শন বা অঙ্কন অভিযোজন প্রকল্প এবং শ্রেণীর প্রয়োজনীয়তার সাথে পর্যালোচনা করা উচিত।

কিভাবে কাজ করে

Mooring rope approaches the fairlead → Rope contacts the smooth rotating roller → Roller turns around the shaft and copper bush → Lubrication reduces shaft-bush friction → Dust cover protects the upper running area → Rope direction is guided with reduced rope surface wear

অ্যাপ্লিকেশন

জাহাজের মোরিং স্টেশনগুলি। ডেকের দড়ি নির্দেশনা। শৃঙ্খলা দড়ি নেতৃত্বের ব্যবস্থা। ট্যাগবোটস। ওয়ার্কবোটস। কার্গো জাহাজগুলি। ট্যাঙ্কারগুলি। বাল্ক ক্যারিয়ারগুলি। নতুন বিল্ডিং প্রকল্পগুলি। মেরামত এবং প্রতিস্থাপন প্রকল্পগুলি।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক রোলার ব্যাস নির্বাচন কিভাবে করা উচিত?

A1: দড়ি টাইপ, দড়ি ব্যাসার্ধ, SWL প্রয়োজনীয়তা, দড়ি লিড দিক, ইনস্টলেশন স্থান, এবং জাহাজ mooring বিন্যাস অঙ্কন অনুযায়ী রোলার ব্যাসার্ধ নির্বাচন করুন। গ্রুপযুক্ত বিন্যাস জন্য,প্রতিটি রোলারের আপেক্ষিক অবস্থানও নিশ্চিত করা উচিত.

প্রশ্ন ২ঃ শ্যাফ্ট, তামা বুশ এবং তৈলাক্তকরণ কেন গুরুত্বপূর্ণ?

A2: এই অংশগুলি রোলের স্পর্শের অধীনে অবাধে ঘোরাফেরা করে কিনা তা প্রভাবিত করে। সঠিকভাবে তৈলাক্তকরণের সাথে ভালভাবে মিলিত শ্যাফ্ট এবং তামার বুশ স্লাইডিং ঘর্ষণ হ্রাস করতে পারে,মোরিং দড়ি পৃষ্ঠ রক্ষা করতে সাহায্য, এবং অপারেশন চলাকালীন রোলার আক্রান্ত হওয়ার ঝুঁকি হ্রাস করে।

প্রশ্ন ৩ঃ এই ফায়ার লিডের সাথে কি ক্লাস সার্টিফিকেট সরবরাহ করা যেতে পারে?

A3: ক্লাস সার্টিফিকেট বা সাক্ষী পরিদর্শন অর্ডার সুযোগ এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে। প্রয়োজনীয় শ্রেণী সমাজ, উপাদান ট্রেসযোগ্যতা, পরিদর্শন আইটেম,এবং সার্টিফিকেট টাইপ উদ্ধৃতি আগে নিশ্চিত করা উচিত.
