ওপেন টাইপ মেরিন মুরিং গাইড রোলার | NS 2585 কাস্ট স্টিল একক রোলার ফেয়ারলেড

জাহাজের মোরিং জন্য মেরিন গাইড রোলার -- -- NS 2585 সিঙ্গল-রোলার ফেয়ারলিড

পণ্যের সংক্ষিপ্ত বিবরণ

এনএস 2585 সামুদ্রিক গাইড রোলার একটি একক উন্মুক্ত রোলার যা একটি মোরিং লাইন গাইড করতে এবং জাহাজের দড়ি গাইডিং অবস্থানে তার নেতৃত্বের দিক পরিবর্তন করতে ব্যবহৃত হয়।এটি সাধারণত সামুদ্রিক সরঞ্জাম ক্যাটালগগুলিতে গাইড রোল হিসাবে বর্ণনা করা হয়রোলের আকার, দড়ি শ্রেণী এবং ব্যাসার্ধ, দড়ি লিড জ্যামিতি, শ্যাফ্ট / সমর্থন বিন্যাস,ইনস্টলেশন স্পেস এবং জাহাজের মোরিং অঙ্কন.

পাবলিক এনএস ২৫৮৫ রেফারেন্স টেবিলগুলি ধারাবাহিকভাবে ১৫০ থেকে ৪৫০ মিমি থেকে নামমাত্র রোল আকার এবং প্রায় ২৪.৮ থেকে ৩১০ কেজি থেকে রেফারেন্স ভর দেখায়।সরবরাহিত দড়ি ব্যাসার্ধ টেবিল সিন্থেটিক ফাইবার দড়ি আবরণ, একটি উত্তরাধিকার প্রাপ্ত প্রাকৃতিক-ফাইবার দড়ি বিভাগ এবং স্টিলের তারের দড়ি নির্মাণ 6 × 24 এবং 6 × 37 1550 এন / মিমি 2 টান শক্তিতে। এই দড়ি ব্যাসার্ধ শুধুমাত্র নির্বাচন রেফারেন্স।এগুলি সরাসরি পণ্য SWL তে রূপান্তর করা যাবে না, এমবিএল, ব্রেকিং লোড, রেফারেন্স লোড বা পরীক্ষার লোড নিয়ন্ত্রিত স্ট্যান্ডার্ড / অনুমোদিত প্রকল্প লোড ভিত্তি ছাড়া।

দ্রুত বিবরণী

• পণ্যের ধরনঃ একক রোলার সামুদ্রিক গাইড / warping রোলার → একটি জাহাজের mooring বিন্যাস মধ্যে একটি সংজ্ঞায়িত দড়ি বাঁক পয়েন্ট প্রদান করে।

• স্ট্যান্ডার্ড রেফারেন্সঃ এনএস ২৫৮৫ → ব্যবহার যখন জাহাজের অঙ্কন, মালিকের স্পেসিফিকেশন বা প্রতিস্থাপনের প্রয়োজনীয়তা এই গাইড-রোলার কনফিগারেশন প্রয়োজন।

• রোলার আকারের পরিসীমাঃ 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → সাতটি রেফারেন্স আকারের জন্য দড়ি আকার এবং ইনস্টলেশন জ্যামিতির সাথে মিল।

• প্রযোজ্য দড়ি বিভাগঃ সিন্থেটিক ফাইবার দড়ি, প্রাকৃতিক ফাইবার দড়ি, এবং 6×24 / 6×37 ইস্পাত তারের দড়ি → সর্বাধিক রেফারেন্স ব্যাস রোপের বিভাগ এবং নির্মাণের উপর নির্ভর করে।

• ইস্পাত তারের দড়ি বেসঃ 1550 N/mm2 প্রসার্য শক্তি সরবরাহিত রেফারেন্স টেবিলে → একই ব্যাসার্ধের সীমাবদ্ধতা স্বয়ংক্রিয়ভাবে অন্যান্য তারের দড়ি বা নির্মাণের জন্য প্রয়োগ করবেন না।

• রেফারেন্স ভরঃ ২৪.৮*৩১০ কেজি → উদ্ধৃতি, প্যাকেজিং এবং হ্যান্ডলিং পর্যালোচনার জন্য দরকারী; চূড়ান্ত উত্পাদিত / শিপিং ভর অনুমোদিত উত্পাদন অঙ্কন অনুসরণ করা উচিত।

• প্রকল্পের উপকরণের বিকল্পঃ ঢালাই ইস্পাত, ঢালাই লোহা / নোডুলার লোহা,অনুমোদিত অঙ্কন অনুযায়ী কার্বন ইস্পাত বা স্টেইনলেস স্টীল বৈকল্পিক বিবেচনা করা যেতে পারে → শুধুমাত্র এনএস 2585 নামকরণ উপাদান গ্রেড অনুমান করার জন্য ব্যবহার করা উচিত নয়.

• পৃষ্ঠের সুরক্ষাঃ সামুদ্রিক লেপ, দোকান প্রাইমার, গ্যালভানাইজিং,পোলিশ স্টেইনলেস ফিনিস বা প্রকল্প-নির্দিষ্ট অন্যান্য চিকিত্সা → চূড়ান্ত সিস্টেমটি পাত্রে লেপ এবং জারা-প্রতিরোধের স্পেসিফিকেশন মেনে চলতে হবে.

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ NS 2585 এবং প্রয়োজনীয় রোলের আকারটি জাহাজের মোরিং অঙ্কন বা বিদ্যমান প্রতিস্থাপন মাত্রাগুলি থেকে নিশ্চিত করুন।

ধাপ ২ঃ দড়ি বিভাগ এবং ব্যাস নিশ্চিত করুন। ইস্পাত তারের দড়ি জন্য, এছাড়াও 6 × 24 বা 6 × 37 যেমন নির্মাণ এবং প্রসার্য-শক্তি গ্রেড প্রদান যেখানে নির্দিষ্ট।

পদক্ষেপ 3: প্রকল্পের লোড বেস আলাদাভাবে নিশ্চিত করুনঃ প্রয়োজনীয় SWL / ডিজাইন লোড, প্রাসঙ্গিক হলে দড়ি MBL, লাইন লিড কোণ এবং লোড দিক। দড়ি ব্যাসার্ধ টেবিল থেকে পণ্য SWL বের করবেন না।

ধাপ 4: সরবরাহ এবং ইনস্টলেশন ইন্টারফেস নিশ্চিত করুনঃ শুধুমাত্র রোলার বা সম্পূর্ণ গাইড-রোলার সমন্বয়, শ্যাফ্ট / পিনের বিবরণ, খাঁজ, বুশিং বা ভারবহন বিন্যাস, সমর্থন / পিডেস্টাল জ্যামিতি,উপলব্ধ রক্ষণাবেক্ষণ ক্লিয়ারেন্স এবং ডেক / বলওয়ার্ক গঠন.

ধাপ ৫ঃ উপাদান গ্রেড, উত্পাদন ফর্ম, তৈলাক্তকরণের ব্যবস্থা, ক্ষয় পরিবেশ, পৃষ্ঠ প্রস্তুতি, লেপ সিস্টেম এবং পরিদর্শন / শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, শ্রেণীবিভাগের প্রয়োজনীয়তা, অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়সূচী উল্লেখ করুন।

কাঠামো

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

রোলার সারফেস, নির্বাচন এবং ইঞ্জিনিয়ারিং সুবিধা

• একক রোলার টার্ন পয়েন্ট → একটি স্থির ধারালো ইস্পাত প্রান্তের উপর দড়ি জোর না করেই মোরিং লাইন নেতৃত্বের দিক পরিবর্তন করার জন্য একটি সংজ্ঞায়িত অবস্থান প্রদান করে।

• মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ → স্থানীয় ঘর্ষণ সীমিত এবং দড়ি ক্ষতি করতে পারে যে পৃষ্ঠ অনিয়ম এড়ানোর জন্য স্পর্শ এলাকা যন্ত্রপাতি / সমাপ্তি গুরুত্বপূর্ণ।

• সাতটি আকারের রেফারেন্স সিরিজ → 150×450 মিমি রোলের আকারগুলি সমস্ত বিন্যাসের জন্য এক আকার ব্যবহারের পরিবর্তে দড়ি গাইডকে বিভিন্ন দড়ি ব্যাসার্ধ এবং ইনস্টলেশন জ্যামিতির সাথে মেলে।

• দড়ি-বিভাগ-নির্দিষ্ট নির্বাচন → সিন্থেটিক ফাইবার, প্রাকৃতিক ফাইবার এবং ইস্পাত তারের দড়ি রেফারেন্স পৃথক রাখা হয় যাতে দড়ি ব্যাসার্ধ পণ্য লোড রেটিং সঙ্গে বিভ্রান্ত করা হয় না।

• প্রতিস্থাপন ফিট কন্ট্রোল → রোল আকার, D1 / H, খাঁজ / খাদ মাত্রা,সমর্থন জ্যামিতি এবং উপলব্ধ ইনস্টলেশন স্পেস উত্পাদন আগে বিদ্যমান পাত্রে বিন্যাস সঙ্গে চেক করা উচিত.

• প্রকল্প-নির্দিষ্ট নির্মাণ নিয়ন্ত্রণ → উপাদান, বুশ / লেয়ার বিস্তারিত,তৈলাক্তকরণ এবং লেপ শুধুমাত্র এনএস 2585 নামকরণ থেকে অনুমোদিত অঙ্কন এবং ক্রয় স্পেসিফিকেশন অনুসরণ করা উচিত.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ড রেফারেন্সঃ এনএস 2585 → নৌ গাইড / warping রোল রেফারেন্স জাহাজের দড়ি নেতৃত্ব ব্যবস্থা জন্য ব্যবহৃত।

• কনফিগারেশনঃ একক রোলার → এক উন্মুক্ত ঘোরানো দড়ি যোগাযোগ রোলার।

• রোলার আকারঃ 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → দড়ি তথ্য এবং জাহাজ বিন্যাস দ্বারা নির্বাচন করুন।

• প্রযোজ্য দড়িঃ সিন্থেটিক ফাইবার / প্রাকৃতিক ফাইবার / ইস্পাত তারের দড়ি → সর্বাধিক রেফারেন্স ব্যাস রিং বিভাগ এবং তারের-রিং নির্মাণ দ্বারা পরিবর্তিত হয়।

• স্টিলের তারের দড়ি রেফারেন্সঃ 6×24 এবং 6×37 1550 N/mm2 → বিকল্প নির্মাণ বা গ্রেড পৃথক নিশ্চিতকরণ প্রয়োজন।

• রেফারেন্স ভরঃ 24.8 / 49.3 / 92 / 127 / 168 / 252.5 / 310 কেজি → লোড রেট নেই।

• SWL / ডিজাইন লোডঃ নিশ্চিত করতে হবে → পাবলিক এনএস 2585 ক্যাটালগগুলি অসঙ্গতিপূর্ণ লোড পরিভাষা ব্যবহার করে, তাই উদ্ধৃতি বা ডেটা শীট প্রকাশের আগে প্রকল্পের লোড সংজ্ঞা যাচাই করা আবশ্যক।

• উপাদানঃ প্রকল্প-নির্দিষ্ট → ঢালাই ইস্পাত, ঢালাই লোহা / নোডুলার লোহা, কার্বন ইস্পাত বা স্টেইনলেস স্টীল শুধুমাত্র অনুমোদিত অঙ্কন এবং ক্রয় স্পেসিফিকেশন দ্বারা নিশ্চিত করা হলে।

• পৃষ্ঠ সুরক্ষাঃ প্রকল্প-নির্দিষ্ট → সামুদ্রিক লেপ, দোকান প্রাইমার, গ্যালভানাইজিং, পোলিশ ফিনিস বা অন্য নির্দিষ্ট সিস্টেম।

• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → উপাদান ট্রেসেবিলিটি, নির্মাতার পরিদর্শন এবং শ্রেণীবিভাগের উপস্থিতি অর্ডারের আওতাভুক্ত।

কিভাবে কাজ করে

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

অ্যাপ্লিকেশন

জাহাজের মোরিং স্টেশন∙ ফায়ারলিড সমাবেশ∙ ডার্কিং/লাইন লিডিং পজিশন∙ ডেক রোপ গাইড ব্যবস্থাপনা∙ বুলওয়ার্ক রোপ গাইড পজিশন∙ নতুন বিল্ডিং প্রকল্প∙ প্রতিস্থাপন ও পুনর্নির্মাণ প্রকল্প

সার্টিফিকেশন এবং সুবিধা

উদ্ধৃতি দেওয়ার আগে পরিদর্শন এবং সার্টিফিকেশন পরিসীমা নিশ্চিত করা উচিত।প্রকল্পের প্রয়োজনীয়তা অনুযায়ী রোটেশন চেক এবং শ্রেণীবিভাগ-সোসাইটি উপস্থিতি ব্যবস্থা করা যেতে পারে, অনুমোদিত পরিদর্শন পরিকল্পনা এবং আদেশের পরিধি।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

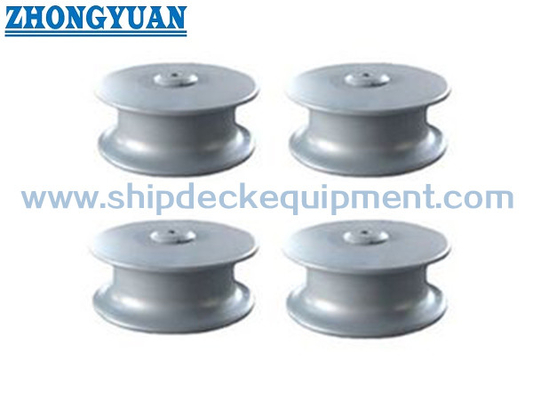

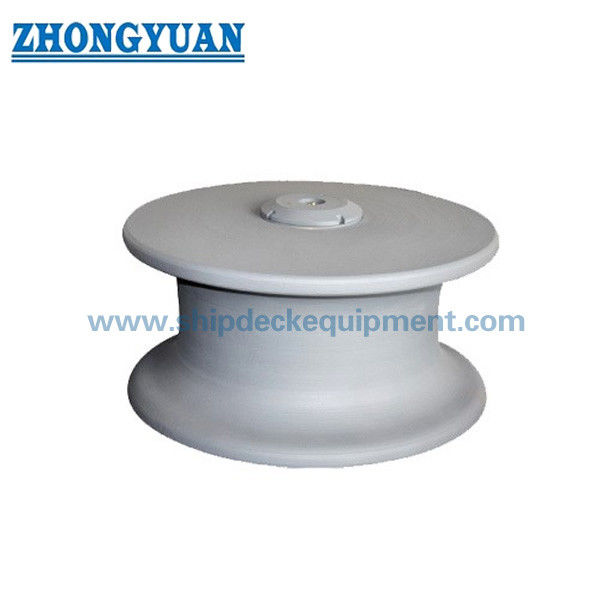

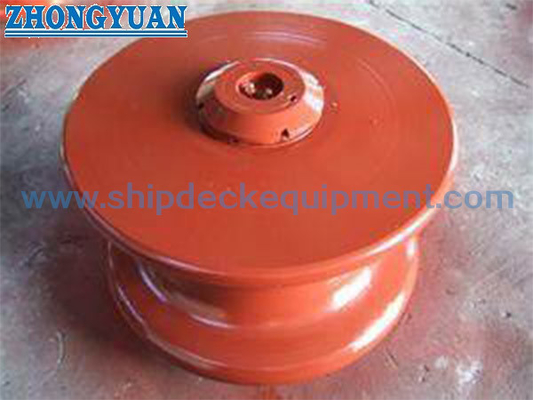

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সঠিক এনএস ২৫৮৫ রোল আকার কিভাবে নির্বাচন করা উচিত?

A1: রোলের আকারটি রোলের বিভাগ এবং ব্যাসার্ধ, রোলের নেতৃত্বের দিক, শ্যাফ্ট / সমর্থন বিন্যাস এবং উপলব্ধ ইনস্টলেশন স্পেস সহ জাহাজের অঙ্কন থেকে নির্বাচন করুন। প্রতিস্থাপন কাজের জন্য,বিদ্যমান রোলার পরিমাপ করুনশুধুমাত্র রোলার ব্যাসার্ধ থেকে নির্বাচন করার পরিবর্তে, খাঁজ / শ্যাফ্ট এবং সমর্থন ইন্টারফেস।

প্রশ্ন 2: প্রযোজ্য দড়ি ব্যাসার্ধটি ফায়ারলিড SWL বা ব্রেকিং লোড হিসাবে ব্যবহার করা যেতে পারে?

A2: না। দড়ি ব্যাসার্ধের মানগুলি নির্বাচন রেফারেন্স। পাবলিক এনএস 2585 ক্যাটালগগুলি বিভিন্ন লোড লেবেল এবং মান ব্যবহার করে, তাই পণ্য SWL,ব্রেকিং লোড বা ডিজাইন লোড অবশ্যই নিয়ন্ত্রিত স্ট্যান্ডার্ড থেকে নিশ্চিত করা উচিত, অনুমোদিত প্রকল্প অঙ্কন বা ক্রেতা লোড স্পেসিফিকেশন।

প্রশ্ন ৩ঃ উদ্ধৃতি বা প্রতিস্থাপনের আগে কোন তথ্য প্রয়োজন?

A3: NS 2585 আকার, দড়ি প্রকার এবং ব্যাস, প্রয়োজনীয় প্রকল্প লোড বেস, রোলার এবং শ্যাফ্ট / খাঁজ মাত্রা, সমর্থন বা pedestal বিন্যাস, উপাদান, লেপ প্রদান,সার্টিফিকেট / পরিদর্শন প্রয়োজনীয়তা, পরিমাণ, জাহাজের ইনস্টলেশন অঙ্কন বা ছবি, গন্তব্য এবং প্রয়োজনীয় বিতরণ সময়.r ব্যাসার্ধ, দড়ি প্রকার এবং ব্যাসার্ধ, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, সরবরাহের সুযোগ, শংসাপত্রের প্রয়োজনীয়তা,পরিমাণ, ইনস্টলেশন ডায়াগ্রাম বা রেফারেন্স ফটো, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময়।
