হুক সহ রোলার টাইপ অ্যাঙ্কর চেইন টপপার JIS F 2031 70 ′′ 132mm বড় অ্যাঙ্কর চেইন জন্য

রোলার টাইপ অ্যাঙ্কর চেইন স্টপার উইথ হুক | JIS F 2031 ৭০-১৩২ মিমি বড় অ্যাঙ্কর চেইনের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

হুক সহ ৭০-১৩২ মিমি রোলার টাইপ অ্যাঙ্কর চেইন কেবল স্টপারটি অ্যাঙ্কর চেইন রুটে ইনস্টল করা হয়, সাধারণত উইন্ডলাসের সামনে এবং জাহাজের অ্যাঙ্কর চেইন বিন্যাসের সাথে সারিবদ্ধভাবে। এটি বড়-ব্যাসযুক্ত অ্যাঙ্কর চেইনকে ক্ল্যাম্প এবং ধরে রাখতে ব্যবহৃত হয় যাতে চেইন ধারণ করার শক্তি উইন্ডলাসের উপর ক্রমাগত চাপ না দিয়ে স্টপার ফাউন্ডেশন এবং জাহাজের কাঠামোর উপর স্থানান্তরিত হতে পারে।

হুক ডিজাইন স্টপারটিকে অ্যাঙ্কর চেইনের সাথে যুক্ত হতে এবং স্টপার বিন্যাসের মধ্যে অ্যাঙ্কর-চেইন হোল্ডিং হুক হিসাবে কাজ করতে দেয়। এই পৃষ্ঠাটি ৭০ মিমি থেকে ১৩২ মিমি পর্যন্ত বড় অ্যাঙ্কর চেইনের জন্য লেখা হয়েছে, যেখানে চেইন ফিট, ফাউন্ডেশন শক্তি, চেইন লিড দিক, উপাদান গ্রেড, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের সুযোগ উৎপাদনের আগে নিশ্চিত করা উচিত। পণ্যটি একটি নোঙ্গর চেইন ধারণকারী ডিভাইস, কোনও লিফটিং হুক বা লিফটিং সরঞ্জাম নয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: রোলার বার টাইপ অ্যাঙ্কর চেইন কেবল স্টপার উইথ হুক → জাহাজের নোঙ্গর ব্যবস্থার জন্য চেইন হোল্ডিং ব্যবস্থা।
• চেইন আকারের পরিসীমা: ৭০-১৩২ মিমি → বড়-ব্যাসযুক্ত অ্যাঙ্কর চেইনের জন্য উপযুক্ত যেখানে ডেক ফাউন্ডেশন এবং চেইন লিড দিক পরীক্ষা করা আবশ্যক।
• মানক রেফারেন্স: JIS F 2031 → বর্তমান কেবল স্টপার মানক রেফারেন্স; JIS F 2032 পুরানো অঙ্কনে দেখা যেতে পারে এবং শুধুমাত্র প্রতিস্থাপনের সামঞ্জস্যের জন্য পরীক্ষা করা উচিত।
• হুক ফাংশন: অ্যাঙ্কর-চেইন হোল্ডিং হুক → চেইন লিঙ্কের সাথে যুক্ত হয় এবং স্টপার বিন্যাসের মধ্যে চেইন সুরক্ষিত করতে সহায়তা করে; এটি কোনও লিফটিং হুক নয়।
• প্রধান মাত্রা সরবরাহ করা হয়েছে: h, h1, h2, L, L1, L4, B, b, এবং D → ডেক লেআউট, ফাউন্ডেশন পরীক্ষা এবং উদ্ধৃতি নিশ্চিতকরণের জন্য দরকারী।
• আনুমানিক ওজন পরিসীমা: ১,০৯৬-৫,৭৫০ কেজি → শিপইয়ার্ড হ্যান্ডলিং, প্যাকিং, পরিবহন এবং ইনস্টলেশন পরিকল্পনার জন্য গুরুত্বপূর্ণ।
• উপাদানের বিকল্প: মাইল্ড স্টিল, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্ট স্টিল, নোডুলার কাস্ট আয়রন, এবং স্টিল ফোরজিং → চূড়ান্ত উপাদানের গ্রেড এবং উত্পাদন পথ প্রকল্পের প্রয়োজনীয়তা অনুসরণ করা উচিত।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশড, বা কাস্টমাইজড চিকিত্সা → চূড়ান্ত আবরণ জাহাজের স্পেসিফিকেশন মেলানোর জন্য।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: JIS F 2031 রোলার বার টাইপ অ্যাঙ্কর চেইন কেবল স্টপার উইথ হুক নিশ্চিত করুন। যদি প্রকল্পের অঙ্কনে এখনও পুরানো JIS F 2032 উল্লেখ করা থাকে, তবে উদ্ধৃতির আগে প্রতিস্থাপনের সামঞ্জস্য নিশ্চিত করুন।

ধাপ ২: ৭০ মিমি থেকে ১৩২ মিমি পর্যন্ত নামমাত্র অ্যাঙ্কর চেইন ব্যাস, চেইন গ্রেড, চেইন লিঙ্কের জ্যামিতি, এবং স্টপার হুকটি আসল চেইন লিঙ্কের সাথে মেলে কিনা তা নিশ্চিত করুন।

ধাপ ৩: ইনস্টলেশন অবস্থান, চেইন লিড দিক, উপলব্ধ ডেক স্থান, ফাউন্ডেশন ইন্টারফেস, ডেক রিইনফোর্সমেন্ট, এবং শিপইয়ার্ড ইনস্টলেশন প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: মাইল্ড স্টিল, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্ট স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং, বা প্রকল্প-নির্দিষ্ট উপাদানের গ্রেড।

ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং সহ ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড সারফেস, পালিশড সারফেস, চূড়ান্ত আবরণ ব্যবস্থা, বা বিশেষ অ্যান্টি-করোশন প্রয়োজনীয়তা।

ধাপ ৬: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্প-নির্দিষ্ট অনুমোদনের প্রয়োজনীয়তা।

ধাপ ৭: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন বা রেফারেন্স ছবি, সরবরাহের গন্তব্য, এবং প্রয়োজনীয় সরবরাহের সময় প্রদান করুন।

গঠন

রোলার বার স্টপার বডি | অ্যাঙ্কর-চেইন হোল্ডিং হুক | বড় চেইন প্যাসেজ | চেইন-যোগাযোগ এলাকা | ফাউন্ডেশন বেস | স্টপার এনগেজমেন্ট এলাকা | অর্ডার অনুযায়ী পৃষ্ঠের চিকিত্সা

চেইন হোল্ডিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• স্টপারটি ৭০ মিমি থেকে ১৩২ মিমি পর্যন্ত বড় অ্যাঙ্কর চেইনের জন্য তৈরি করা হয়েছে, যেখানে চেইন হোল্ডিং, ফাউন্ডেশন বিন্যাস এবং জাহাজের কাঠামোর লোড স্থানান্তর সাবধানে পরীক্ষা করা প্রয়োজন।
• হুক বিন্যাস অ্যাঙ্কর চেইন লিঙ্কের সাথে যুক্ত হতে পারে এবং স্টপার অ্যাসেম্বলির মধ্যে অ্যাঙ্কর-চেইন হোল্ডিং হুক হিসাবে কাজ করতে পারে। আসল চেইন লিঙ্কের আকার এবং চেইন গ্রেডের বিপরীতে চেইন ফিট নিশ্চিত করা উচিত।
• উইন্ডলাসের সামনে স্টপার স্থাপন করলে, জাহাজের অপারেটিং পদ্ধতি অনুসারে সঠিকভাবে সুরক্ষিত থাকলে, অ্যাঙ্কর চেইন ধারণ করার শক্তি স্টপার ফাউন্ডেশন এবং জাহাজের কাঠামোর উপর স্থানান্তর করতে সহায়তা করে।
• রোলার বার এবং চেইন-যোগাযোগ বিন্যাস চেইন অ্যালাইনমেন্ট সমর্থন করে এবং একটি ফ্ল্যাট বাধার তুলনায় কেন্দ্রীভূত যোগাযোগ হ্রাস করে, যখন চূড়ান্ত চেইন পথ জাহাজের বিন্যাসের সাথে মিলতে হবে।
• উচ্চ ইউনিট ওজন এবং বড় মাত্রাগুলির জন্য পরিকল্পিত হ্যান্ডলিং, ইনস্টলেশনের সময় উত্তোলন, পরিবহন প্যাকিং এবং শিপইয়ার্ড ফাউন্ডেশন প্রস্তুতির প্রয়োজন।
• উপাদানের নির্বাচন প্রকল্পের লোড ভিত্তি, চেইন আকার, ক্ষয় পরিবেশ, পরিদর্শন সুযোগ, এবং ক্লাস অনুমোদনের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।
• Sa 2.5 ব্লাস্টিং এবং শপ প্রাইমার দ্বারা পৃষ্ঠের প্রস্তুতি পরবর্তী আবরণের জন্য একটি নিয়ন্ত্রিত ভিত্তি সরবরাহ করে; চূড়ান্ত পেইন্ট সিস্টেম জাহাজের আবরণ স্পেসিফিকেশন অনুসরণ করা উচিত।
• কোনও SWL, পরীক্ষার লোড, অনুমোদিত লোড, বা চেইন গ্রেড সরবরাহকৃত ডেটাতে সরবরাহ করা হয়নি। এই মানগুলি স্ট্যান্ডার্ড অঙ্কন, গণনা, বা ক্লাস-অনুমোদিত প্রকল্প নথি দ্বারা নিশ্চিত না হওয়া পর্যন্ত প্রকাশ করা উচিত নয়।

কাস্টম অ্যাট্রিবিউটস

• মানক রেফারেন্স: JIS F 2031 → কেবল স্টপারের জন্য প্রধান পৃষ্ঠের মান হিসাবে ব্যবহার করুন; পুরানো JIS F 2032 শব্দ পুরানো অঙ্কনে পাওয়া গেলে লিগ্যাসি রেফারেন্স হিসাবে বিবেচিত হওয়া উচিত।
• প্রকার: রোলার বার টাইপ উইথ হুক → স্টপার বিন্যাস নোঙ্গর ব্যবস্থায় বড় অ্যাঙ্কর চেইন ধরে রাখার জন্য ডিজাইন করা হয়েছে।
• চেইন আকার: ৭০-১৩২ মিমি → আসল অ্যাঙ্কর চেইন ব্যাস এবং চেইন লিঙ্কের জ্যামিতি অনুসারে নির্বাচন করুন।
• হুক ফাংশন: অ্যাঙ্কর-চেইন হোল্ডিং হুক → স্টপার বিন্যাসের মধ্যে চেইন লিঙ্ক ধরে রাখে / সুরক্ষিত করে; কোনও লিফটিং হুক নয়।
• উপাদান: মাইল্ড স্টিল, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্ট স্টিল, নোডুলার কাস্ট আয়রন, বা স্টিল ফোরজিং → চূড়ান্ত উপাদানের গ্রেড উৎপাদনের আগে নিশ্চিত করা উচিত।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / পালিশড / কাস্টমাইজড → চূড়ান্ত পৃষ্ঠ ফিনিশ অর্ডার এবং জাহাজের স্পেসিফিকেশন অনুসরণ করে।
• ইনস্টলেশন অবস্থান: অ্যাঙ্কর চেইন রুটে উইন্ডলাসের সামনে → ফাউন্ডেশন, চেইন লিড দিক, এবং ডেক রিইনফোর্সমেন্ট অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস পরিদর্শন, উপাদানের ট্রেসেবিলিটি, এবং অনুমোদনের সুযোগ অর্ডারের আগে নিশ্চিত করা উচিত।
• কাস্টমাইজেশন: উপলব্ধ → কাস্টমাইজড উপাদান, আবরণ, ফাউন্ডেশন ইন্টারফেস, বা পরিদর্শন সুযোগ নিশ্চিত অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।

কিভাবে কাজ করে

অ্যাঙ্কর চেইন স্টপার রুটের মধ্য দিয়ে যায় → হুক এবং রোলার বার বিন্যাস চেইন লিঙ্কের সাথে যুক্ত হয় → চেইন ধারণ করার শক্তি স্টপার বডির মাধ্যমে ফাউন্ডেশন এবং জাহাজের কাঠামোর উপর স্থানান্তরিত হয় → চেইন সঠিকভাবে সুরক্ষিত থাকলে উইন্ডলাস ক্রমাগত ধারণ লোড থেকে মুক্তি পায়।

অ্যাপ্লিকেশন

জাহাজের নোঙ্গর ব্যবস্থা | ফোরকাসল ডেক নোঙ্গর বিন্যাস | বড় অ্যাঙ্কর চেইন ৭০-১৩২ মিমি | উইন্ডলাস সুরক্ষা ব্যবস্থা | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন এবং মেরামত প্রকল্প | কার্গো জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | কন্টেইনার জাহাজ

শংসাপত্র এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি, এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

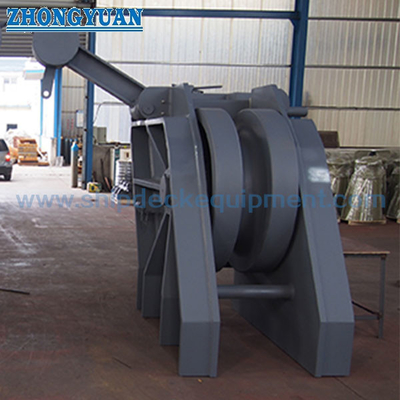

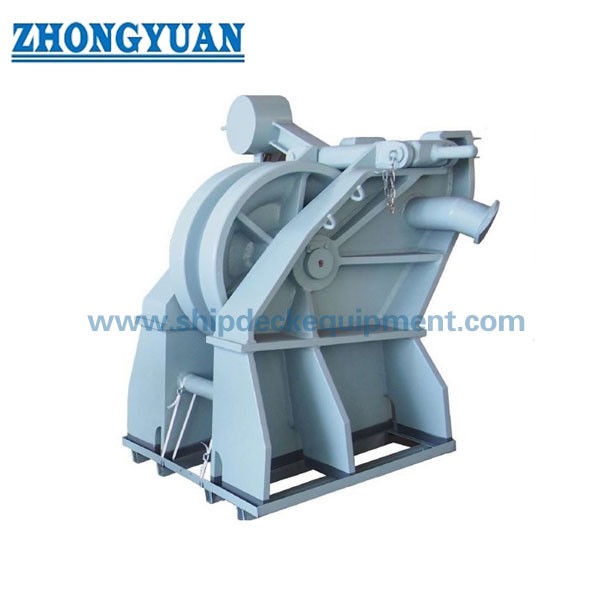

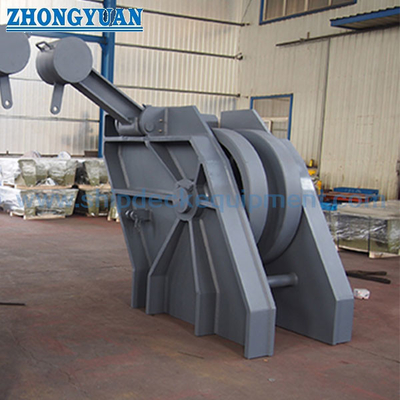

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই চেইন কেবল স্টপারের হুক কি লিফটিং হুক?

উত্তর ১: না। হুকটি চেইন স্টপার বিন্যাসের মধ্যে অ্যাঙ্কর-চেইন হোল্ডিং হুক হিসাবে ব্যবহৃত হয়। এটি অ্যাঙ্কর চেইন লিঙ্ক ধরে রাখার / সুরক্ষিত করার জন্য তৈরি করা হয়েছে, পণ্য উত্তোলন, সরঞ্জাম উত্তোলন, বা একটি প্রত্যয়িত লিফটিং সরঞ্জাম প্রতিস্থাপনের জন্য নয়।

প্রশ্ন ২: সঠিক চেইন স্টপারের আকার কিভাবে নির্বাচন করা উচিত?

উত্তর ২: অ্যাঙ্কর চেইন ব্যাস, চেইন লিঙ্কের জ্যামিতি, চেইন গ্রেড, জাহাজের অঙ্কন, চেইন লিড দিক, ইনস্টলেশন স্থান, ডেক ফাউন্ডেশন, এবং ক্লাস প্রয়োজনীয়তা অনুসারে আকার নির্বাচন করুন। সরবরাহকৃত টেবিলে শুধুমাত্র প্রধান মাত্রা এবং ওজন দেওয়া আছে; এটি SWL বা পরীক্ষার লোড সরবরাহ করে না।

প্রশ্ন ৩: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?

উত্তর ৩: চূড়ান্ত মানক পদবি, প্রকার, চেইন ব্যাস, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, জাহাজের প্রকার, সরবরাহের গন্তব্য, এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন। যদি ক্লাস সাক্ষী পরিদর্শন বা গণনা পর্যালোচনা প্রয়োজন হয়, তবে এটি উদ্ধৃতির আগে উল্লেখ করা উচিত।
