পণ্য ওভারভিউ

ASTM A27-70-36 ঢালাই ইস্পাত সিঙ্গেল বিট বোলার্ড হল একটি ঢালাই করা ডেক মুরিং ফিটিং অভ্যন্তরীণ নদী বার্জ, টাউবোট, পুশবোট, ছোট পরিষেবা জাহাজ এবং ওয়ার্কবোটের জন্য। এটি বার্জ কাপলিং, চেকিং এবং মুরিং অপারেশনের জন্য দড়ি বা তারের লাইনের সাথে ব্যবহার করা হয় যেখানে একটি একক উল্লম্ব বিট এবং একটি কমপ্যাক্ট ডেক ফুটপ্রিন্ট পছন্দ করা হয়।

সরবরাহকৃত পরিসীমা 8 ইঞ্চি এবং 10 একক বিট কনফিগারেশনে কভার করে, যার মধ্যে রয়েছে স্কোয়ার-বেস হেভি-ডিউটি ​​থ্রু-ডেক, রাউন্ড-বেস থ্রু-ডেক, রাউন্ড-বেস ফ্লাশ টাইপ এবং অতিরিক্ত 8টি স্কোয়ার-বেস আইটেম যার জন্য চূড়ান্ত ধরনের নিশ্চিতকরণ প্রয়োজন। ভেসেল প্রজেক্টের প্রয়োজনীয়তা অনুযায়ী ম্যাটেরিয়াল ট্রেসেবিলিটি, হিট ট্রিটমেন্ট, কাস্টিং সাউন্ডনেস, ওয়েল্ড-জোন প্রস্তুতি, এফইএ রিভিউ, পুল টেস্ট এবং এবিএস/ক্লাস ইন্সপেকশন স্কোপ নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: কাস্ট স্টিল সিঙ্গেল বিট বোলার্ড → বার্জ, টাউবোট, ওয়ার্কবোট এবং ছোট নদী জাহাজের জন্য কমপ্যাক্ট ডেক মুরিং পয়েন্ট।
• নামমাত্র বিট ব্যাস: 8 ইঞ্চি এবং 10 ইন → উত্তর আমেরিকার অভ্যন্তরীণ জাহাজের বাজারে ব্যবহৃত সাধারণ ইঞ্চি-ভিত্তিক ডেক হার্ডওয়্যার নির্বাচনের সাথে মেলে।
• ইনস্টলেশন ফর্ম: থ্রু-ডেক হেভি-ডিউটি, রাউন্ড-বেস থ্রু-ডেক, রাউন্ড-বেস ফ্লাশ টাইপ, এবং স্কোয়ার-বেস বিকল্প → ডেক পেনিট্রেশন, ওয়েল্ড ইন্টারফেস এবং প্রতিস্থাপন অঙ্কন অনুযায়ী নির্বাচন করুন।
• উপাদান গ্রেড: ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → উপাদান সার্টিফিকেট এবং অর্ডার সুযোগ অনুযায়ী যান্ত্রিক পরীক্ষার রিপোর্ট সহ তাপ-চিকিত্সা করা ঢালাই ইস্পাত।
• দড়ি-যোগাযোগ পৃষ্ঠ: মসৃণ এবং ক্ষতিকারক burrs থেকে মুক্ত → কাপলিং, চেকিং এবং মুরিং লাইন পরিচালনার সময় দড়ি কাটার ঝুঁকি কমাতে সাহায্য করে।
• কাস্টিং মান নিয়ন্ত্রণ: উপাদান যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা রেকর্ড, MT/PT/RT যখন প্রয়োজন হয় → গ্যাসের ছিদ্র, স্ল্যাগ অন্তর্ভুক্তি, এবং উপ-পৃষ্ঠের ইঙ্গিতগুলি নির্দিষ্ট গ্রহণযোগ্যতার মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়।
• ইঞ্জিনিয়ারিং সাপোর্ট: FEA শক্তি গণনা এবং পুল পরীক্ষার ব্যবস্থা করা যেতে পারে যখন নির্দিষ্ট করা হয় → বিট রুট, বেস ট্রানজিশন এবং ঢালাই ডেক ইন্টারফেসে স্ট্রেস ঘনত্ব পর্যালোচনা করার জন্য দরকারী।
• শংসাপত্রের সুযোগ: ABS অনুমোদন / শ্রেণী পরিদর্শন এবং মিল উপাদান শংসাপত্র প্রকল্পের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে → প্রতিটি অর্ডারের জন্য ডিফল্ট হিসাবে বিবেচিত হবে না।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: প্রয়োজনীয় একক বিট সাইজ নিশ্চিত করুন: 8 ইঞ্চি বা 10 ইঞ্চি, এবং যদি পাওয়া যায় তাহলে জাহাজের অঙ্কন বা প্রতিস্থাপনের অংশের রেফারেন্স প্রদান করুন।

ধাপ 2: ইনস্টলেশন ফর্ম নিশ্চিত করুন: বর্গাকার বেস, রাউন্ড বেস, থ্রু-ডেক, হেভি-ডিউটি ​​থ্রু-ডেক, ফ্লাশ টাইপ, বা অন্যান্য ডেক ব্যবস্থা।

ধাপ 3: আবেদনকারী জাহাজের ধরন নিশ্চিত করুন: অভ্যন্তরীণ নদী বার্জ, টাউবোট, পুশবোট, ওয়ার্কবোট, ছোট পরিষেবা জাহাজ, বা অন্যান্য সামুদ্রিক ডেক অ্যাপ্লিকেশন।

ধাপ 4: উত্পাদনের আগে লোডের ভিত্তি নিশ্চিত করুন: উদ্দেশ্যযুক্ত লাইন / তারের আকার, দড়ি MBL জানা থাকলে, নকশা সুরক্ষা ফ্যাক্টর, নির্দিষ্ট করা থাকলে প্রয়োজনীয় SWL, পুল-পরীক্ষার প্রয়োজনীয়তা এবং ডেক শক্তিবৃদ্ধি অঙ্কন।

ধাপ 5: উপাদান এবং পরিদর্শনের প্রয়োজনীয়তা নিশ্চিত করুন: ASTM A27-70-36 বা সমতুল্য, তাপ চিকিত্সা, উপাদান যান্ত্রিক পরীক্ষা, MT/PT/RT এলাকা, এবং গ্রহণযোগ্যতার মানদণ্ড।

ধাপ 6: পৃষ্ঠের চিকিত্সা, ঢালাইয়ের পরে আবরণ, পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় প্রসবের সময়, ABS/শ্রেণী পরিদর্শনের সুযোগ এবং প্রয়োজনীয় শংসাপত্র প্যাকেজ নিশ্চিত করুন।

গঠন

কাস্ট ইস্পাত একক বিট বডি | মসৃণ দড়ি-যোগাযোগ পোস্ট | বর্গাকার বা গোলাকার ভিত্তি | থ্রু-ডেক বা ফ্লাশ ঢালাই ইনস্টলেশন | ঢালাই-প্রস্তুতি এলাকা | তাপ-চিকিত্সা ঢালাই | ঐচ্ছিক পরিদর্শন এবং টান-পরীক্ষা ব্যবস্থা

কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ASTM A27-70-36 বা সমতুল্য ঢালাই ইস্পাত ঢালাই সামুদ্রিক ডেক হার্ডওয়্যারের জন্য উপযুক্ত যেখানে একটি কমপ্যাক্ট বিট আকৃতি, ওয়েল্ডেবল বেস এবং নিয়ন্ত্রিত যান্ত্রিক সম্পত্তি প্রয়োজন।
• বিট পোস্ট, বেস ট্রানজিশন, এবং ব্যাসার্ধ-পরিবর্তন ক্ষেত্রগুলিকে স্থানীয় চাপের ঘনত্ব কমাতে এবং তীক্ষ্ণ প্রান্তগুলি এড়াতে মসৃণ করার জন্য ডিজাইন করা হয়েছে যা মুরিং দড়িকে ক্ষতি করতে পারে।
• তাপ চিকিত্সা এবং উপাদান যান্ত্রিক পরীক্ষা সমর্থন শক্তি সামঞ্জস্য; প্রকৃত শংসাপত্র প্যাকেজ ক্রয় আদেশ এবং পরিদর্শন সুযোগ অনুসরণ করা উচিত.
• গ্যাস পোরোসিটি, স্ল্যাগ ইনক্লুশন, এবং সাব-সারফেস কাস্টিং ইঙ্গিতগুলি সম্মত গ্রহণযোগ্যতার মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়। পৃষ্ঠাটি ইচ্ছাকৃতভাবে শূন্য-ত্রুটি দাবি এড়ায় কারণ সামুদ্রিক ঢালাই গ্রহণযোগ্যতা স্তর দ্বারা পরিদর্শন করা হয়।
• এমটি বা পিটি অ্যাক্সেসযোগ্য পৃষ্ঠগুলিতে প্রয়োগ করা যেতে পারে, এবং প্রয়োজন হলে RT/এক্স-রে পরিদর্শনের ব্যবস্থা করা যেতে পারে যেখানে বল ঘনীভূত হয়, যেমন বিট রুট এবং বেস ট্রানজিশন।
• ঢালাইযোগ্যতা নির্ভর করে ঢালাই অবস্থা, জোড়-জোন প্রস্তুতি, ডেক উপাদান, শিপইয়ার্ড ডব্লিউপিএস, এবং শ্রেণীর প্রয়োজনীয়তার উপর। ডেক ঢালাই পদ্ধতি, প্রিহিট এবং পোস্ট-ওয়েল্ড পরিদর্শন শিপইয়ার্ড বা প্রকল্প প্রকৌশলী দ্বারা নিশ্চিত করা উচিত।
• যখন প্রকল্পের ইঞ্জিনিয়ারিং যাচাইকরণের প্রয়োজন হয় তখন একক বিট পোস্ট, বেস ট্রানজিশন, ডেক পেনিট্রেশন এবং ওয়েল্ড ইন্টারফেসের চারপাশে স্ট্রেস ডিস্ট্রিবিউশন পর্যালোচনা করতে FEA শক্তি গণনা ব্যবহার করা যেতে পারে।
• প্রকল্পের প্রয়োজন অনুযায়ী পুল টেস্টের ব্যবস্থা করা যেতে পারে; উত্পাদনের আগে টান দিক, পরীক্ষার লোড, ধরে রাখার সময়, গ্রহণযোগ্যতার মানদণ্ড এবং সাক্ষীর প্রয়োজনীয়তা অবশ্যই সংজ্ঞায়িত করা উচিত।

কাস্টম বৈশিষ্ট্য

• পণ্যের ধরন: একক বিট বোলার্ড → কমপ্যাক্ট ডেক মুরিং, চেকিং এবং বার্জ লাইন পরিচালনার জন্য একটি উল্লম্ব বিট।
• লক্ষ্য প্রয়োগ: অভ্যন্তরীণ নদী বার্জ / টাউবোট / পুশবোট / ওয়ার্কবোট → উত্তর আমেরিকা এবং আমেরিকান অভ্যন্তরীণ জাহাজের বাজারের জন্য উপযুক্ত যখন জাহাজ অঙ্কন দ্বারা নিশ্চিত করা হয়।
• উপাদান: ASTM A27-70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → চূড়ান্ত উপাদান সমতা এবং শংসাপত্রের শব্দগুলি অর্ডার করার আগে নিশ্চিত করা উচিত।
• ইনস্টলেশন: থ্রু-ডেক বা ফ্লাশ ঢালাই ব্যবস্থা → ডেকের অনুপ্রবেশ, জোড়ের দৈর্ঘ্য, ব্যাকিং কাঠামো এবং শক্তিবৃদ্ধি অবশ্যই জাহাজের নকশার সাথে মিলবে।
• সারফেস ট্রিটমেন্ট: সরবরাহকৃত ডেটা হিসাবে স্যান্ডব্লাস্টিং → চূড়ান্ত আবরণ সাধারণত ইনস্টলেশনের পরে শিপইয়ার্ড পেইন্ট স্পেসিফিকেশন অনুসরণ করে।
• কাস্টিং কোয়ালিটি কন্ট্রোল: নির্দিষ্ট মানদণ্ডের মধ্যে পোরোসিটি / স্ল্যাগ অন্তর্ভুক্তি নিয়ন্ত্রণ → MT, PT, বা RT পরিদর্শন পরিকল্পনা অনুযায়ী নির্বাচন করা যেতে পারে।
• FEA পর্যালোচনা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → চাপ ঘনত্ব এবং বেস ট্রানজিশন পর্যালোচনার জন্য ব্যবহৃত, ক্লাস অনুমোদনের বিকল্প নয়।
• পুল টেস্ট: প্রজেক্টের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ
• শংসাপত্রের প্রয়োজনীয়তা: মিল উপাদান শংসাপত্র, পরীক্ষার রিপোর্ট, ABS অনুমোদন / শ্রেণী পরিদর্শন অর্ডার সুযোগ → শংসাপত্রের প্রাপ্যতা প্রকল্প অনুমোদন পদ্ধতির সাপেক্ষে।

কিভাবে এটা কাজ করে

মুরিং লাইন বা তার একক বিটের কাছে আসে → লাইনটি মসৃণ ঢালাই ইস্পাত পোস্টের চারপাশে ঘুরে যায়

অ্যাপ্লিকেশন

মার্কিন অভ্যন্তরীণ নদী বার্জ | টাউবোট এবং পুশবোট | ওয়ার্কবোট | ছোট সেবা জাহাজ | হারবার নৈপুণ্য | রিভার মুরিং স্টেশন | বার্জ কাপলিং এবং চেকিং লাইন হ্যান্ডলিং | নতুন বিল্ডিং এবং প্রতিস্থাপন ডেক হার্ডওয়্যার প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

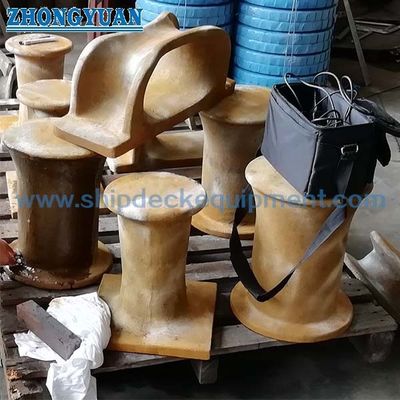

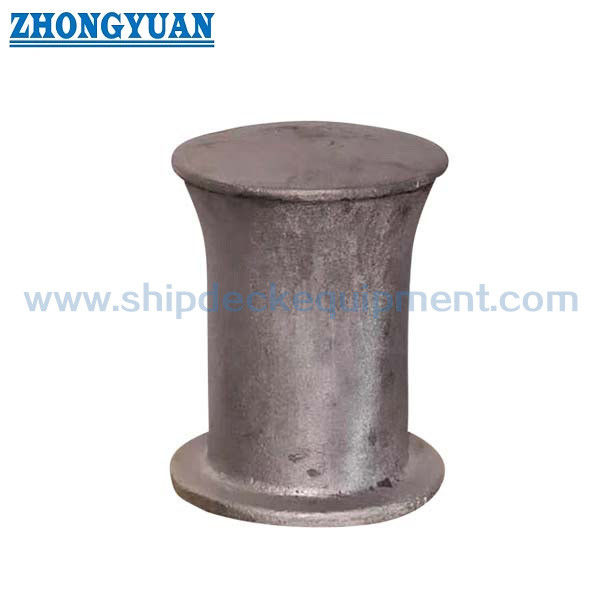

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: একজন গ্রাহকের থ্রু-ডেক এবং ফ্লাশ-টাইপ সিঙ্গেল বিট বোলার্ডের মধ্যে কীভাবে বেছে নেওয়া উচিত?

A1: নির্বাচনটি জাহাজের ডেকের ব্যবস্থা অনুসরণ করা উচিত। থ্রু-ডেক প্রকারগুলি ব্যবহার করা হয় যেখানে বিটটি নীচের ডেক কাঠামোর মধ্য দিয়ে যায় বা সংযোগ করে। ফ্লাশ-টাইপ ডিজাইন ব্যবহার করা হয় যেখানে ডেক ইন্টারফেস এবং আন্ডারসাইড ক্লিয়ারেন্সের জন্য আরও কমপ্যাক্ট ঢালাই ব্যবস্থা প্রয়োজন। চূড়ান্ত নির্বাচন ডেক অঙ্কন, শক্তিবৃদ্ধি বিবরণ, এবং শিপইয়ার্ড ইনস্টলেশন প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।

প্রশ্ন 2: ASTM A27-70-36 ঢালাই ইস্পাত কি বার্জ বা ওয়ার্কবোট ডেকে ঢালাই করার জন্য উপযুক্ত?

A2: ASTM A27-70-36 এই ধরনের ডেক হার্ডওয়্যারের জন্য ব্যবহৃত একটি ঢালাই ইস্পাত উপাদান, তবে ঢালাইয়ের গ্রহণযোগ্যতা নির্ভর করে ঢালাই পৃষ্ঠের অবস্থা, জোড়-জোন প্রস্তুতি, ডেক ইস্পাত উপাদান, WPS, প্রিহিট প্রয়োজনীয়তা এবং ক্লাস বা শিপইয়ার্ড পরিদর্শন নিয়মের উপর। ইনস্টলেশনের আগে ঢালাই পদ্ধতির বিবরণ নিশ্চিত করা উচিত।

প্রশ্ন 3: সরবরাহ করা প্যারামিটার টেবিলটি কি বোলার্ড SWL সংজ্ঞায়িত করে?

A3: না। সরবরাহ করা টেবিলটি মডেলের বিবরণ, প্রধান মাত্রা এবং ওজন প্রদান করে। SWL, পুল-টেস্ট লোড, দড়ি/ওয়্যার MBL, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড সাইজ এবং অনুমোদনের ভিত্তি অবশ্যই প্রজেক্ট ড্রয়িং বা ইঞ্জিনিয়ারিং ক্যালকুলেশন দ্বারা নিশ্চিত করতে হবে সেগুলি নির্বাচন বা সার্টিফিকেশনের জন্য ব্যবহার করার আগে।
