DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ রিলিজার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | DIN 81860-1999; জার্মান স্ট্যান্ডার্ড | নামমাত্র চেইন ব্যাস: | 36 মিমি থেকে 152 মিমি |
|---|---|---|---|
| উপকরণ: | C-Mn স্টিল, স্টেইনলেস স্টিল | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | Page not found,Please Back Home,DIN 81860-1999 Anchor Releaser |
||
পণ্যের বর্ণনা
DIN 81860 অ্যাঙ্কর চেইন কেবল ক্লেঞ্চ রিলিজার | জলরোধী / নন-ওয়াটারটাইট এন্ড ফাস্টেনিং
পণ্য ওভারভিউ
DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্লেঞ্চ রিলিজার হল বোর্ডের জাহাজে অ্যাঙ্কর চেইন ক্যাবলের জন্য একটি শেষ ফাস্টেনিং ডিভাইস। এটি সাধারণত চেইন লকার সিস্টেমে অ্যাঙ্কর চেইনের ইনবোর্ডের প্রান্তে সাজানো থাকে, যেখানে চেইন শেষ অবশ্যই স্বাভাবিক পরিষেবার সময় সুরক্ষিত রাখতে হবে এবং যখন জাহাজের জরুরি অ্যাঙ্কর চেইন স্রাবের প্রয়োজন হয় তখন ছেড়ে দেওয়া হয়।
এই পৃষ্ঠাটি জলরোধী এবং নন-ওয়াটারটাইট সরবরাহের বিকল্পগুলি কভার করে। ওয়াটারটাইট সংস্করণটি নির্বাচন করা হয় যখন চেইন লকার বা সম্পর্কিত জলরোধী সীমানার চারপাশে সিলিং কার্যকারিতা প্রয়োজন হয়, যেখানে নন-ওয়াটারটাইট সংস্করণটি ব্যবহার করা হয় যেখানে ইনস্টলেশন ড্রয়িংটিতে সিলিং ফাংশনের প্রয়োজন হয় না। চূড়ান্ত স্ট্যান্ডার্ড সংস্করণ, চেইন গ্রেড, উপাদান গ্রেড, ইনস্টলেশন ইন্টারফেস, রিলিজ বিন্যাস, এবং জলরোধী পরীক্ষার প্রয়োজনীয়তা উত্পাদন আগে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: অ্যাঙ্কর চেইন কেবল ক্লেঞ্চ / অ্যাঙ্কর চেইন রিলিজার / এন্ড ফাস্টেনিং → ইনবোর্ড চেইন শেষ সুরক্ষিত করে এবং জাহাজের বিন্যাস অনুযায়ী জরুরি মুক্তির অনুমতি দেয়।
- স্ট্যান্ডার্ড রেফারেন্স: ডিআইএন 81860-1999 প্রকল্প দ্বারা সরবরাহ করা → বর্তমান ডিআইএন 81860-1 / ডিআইএন 81860-2 সংস্করণগুলি শিপইয়ার্ডের সর্বশেষ মান প্রয়োজন কিনা তা পরীক্ষা করা যেতে পারে।
- নামমাত্র চেইন ব্যাস: সরবরাহ করা টেবিলে 36 মিমি থেকে 152 মিমি
- অ্যাঙ্কর চেইন গ্রেড: গ্রেড 2 এবং গ্রেড 3 অ্যাঙ্কর চেইনের জন্য প্রযোজ্য → চূড়ান্ত চেইন গ্রেড এবং ক্লাস অনুমোদনের সুযোগ প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
- জলরোধী বিকল্প: জলরোধী বা নন-ওয়াটারটাইট সংস্করণ → জলরোধী ফাংশন পরীক্ষা, চাপ, সময়কাল এবং সাক্ষীর প্রয়োজনীয়তা অর্ডারের আগে নিশ্চিত করতে হবে।
- উপাদান বিকল্প: C-Mn ইস্পাত, ঢালাই ইস্পাত, বা স্টেইনলেস স্টীল → সঠিক উপাদান গ্রেড, তাপ চিকিত্সা, এবং ট্রেসেবিলিটি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করা উচিত।
- সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, স্টেইনলেস স্টিল পালিশ, বা কাস্টমাইজড লেপ → ফাইনাল ফিনিস ভেসেল লেপ প্ল্যানের সাথে মেলে।
- শংসাপত্রের সুযোগ: প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, বর্গ পরিদর্শন, এবং জলরোধী পরীক্ষার রেকর্ড অর্ডারের প্রয়োজন অনুসারে উপলব্ধ।
প্রধান প্রযুক্তিগত পরামিতি
| চেইন ব্যাস | Фd1 X s1 | Ф d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| ৩৬ ৩৮ ৪০ ৪২ ৪৪ ৪৬ | 273 X 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 X 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 X 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 X 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
নির্বাচন এবং অনুসন্ধান গাইড
- ধাপ 1: DIN 81860 স্ট্যান্ডার্ড সংস্করণ, পণ্যের নাম এবং প্রকল্পটির জলরোধী বা নন-ওয়াটারটাইট নির্মাণ প্রয়োজন কিনা তা নিশ্চিত করুন।
- ধাপ 2: নামমাত্র চেইন ব্যাস, চেইন গ্রেড, শেষ লিঙ্ক ব্যবস্থা এবং পণ্যটি নতুন নির্মাণ, মেরামত বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।
- ধাপ 3: ইন্সটলেশন পজিশন, চেইন লকার/বাল্কহেড ইন্টারফেস, উপলব্ধ অপারেটিং স্পেস, রিলিজ ডিরেকশন এবং আশেপাশের রিইনফোর্সমেন্ট অঙ্কন করে নিশ্চিত করুন।
- ধাপ 4: উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn ইস্পাত, ঢালাই ইস্পাত, স্টেইনলেস স্টীল, বা শংসাপত্র ট্রেসেবিলিটি সহ বিশেষ প্রকল্প উপাদান৷
- ধাপ 5: পৃষ্ঠের চিকিত্সা এবং পরিদর্শনের সুযোগ নিশ্চিত করুন: শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, স্টেইনলেস স্টীল পলিশিং, শ্রেণী পরিদর্শন এবং প্রয়োজনে জলরোধী ফাংশন পরীক্ষা।
- ধাপ 6: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজের ধরন, শ্রেণীবিভাগের সোসাইটির প্রয়োজনীয়তা, GA অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।
গঠন
তারের ক্লিঞ্চ বডি | চেইন শেষ বন্ধন ইন্টারফেস | রিলিজ/স্লিপ ব্যবস্থা | অপারেটিং বা রিলিজ অ্যাক্সেস | জলরোধী সিলিং বিকল্প | নন-ওয়াটারটাইট বিকল্প | চেইন লকার / বাল্কহেড ইনস্টলেশন ইন্টারফেস | পৃষ্ঠ সুরক্ষা
চেইন লকার নিরাপত্তা ও প্রকৌশল সুবিধা
- DIN 81860 ডাইমেনশনাল রেঞ্জ নির্দিষ্ট অ্যাঙ্কর চেইন ব্যাসের সাথে শেষ বেঁধে রাখা ডিভাইসের সাথে মেলাতে সাহায্য করে, প্রতিস্থাপন বা উদ্ধৃতির সময় অস্পষ্টতা হ্রাস করে।
- তদন্ত পর্যায়ে জলরোধী এবং নন-ওয়াটারটাইট সংস্করণগুলিকে আলাদা করা যেতে পারে, যা একটি নন-সিলিং পণ্য ব্যবহার করা এড়িয়ে যায় যেখানে জাহাজের বিন্যাসের জন্য জলরোধী অখণ্ডতার প্রয়োজন হয়।
- ডিভাইসটি ইমার্জেন্সি চেইন রিলিজ লজিক সমর্থন করে: অ্যাঙ্কর চেইন এন্ডটি সাধারণত সুরক্ষিত থাকে এবং যখন জাহাজের বিন্যাসের জন্য বিপজ্জনক পরিস্থিতিতে অ্যাঙ্কর বলির প্রয়োজন হয় তখন শেষ সংযোগটি ছেড়ে দেওয়া যেতে পারে।
- জলরোধী প্রকল্পগুলির জন্য, একটি সার্বজনীন পরীক্ষার শর্ত অনুমান করার পরিবর্তে সিলিং কাঠামো, গ্যাসকেট বা ও-রিং বিশদ, পরীক্ষার চাপ, পরীক্ষার সময়কাল এবং ক্লাস সাক্ষীর সুযোগ নিশ্চিত করা উচিত।
- উপাদান নির্বাচন C-Mn ইস্পাত, ঢালাই ইস্পাত, বা স্টেইনলেস স্টীল প্রকল্পের জন্য সামঞ্জস্য করা যেতে পারে, কিন্তু সঠিক গ্রেড, ঢালাই / ঢালাই প্রক্রিয়া, এবং শংসাপত্র ট্রেসেবিলিটি উৎপাদনের আগে সংজ্ঞায়িত করা উচিত।
- সারফেস প্রস্তুতি যেমন Sa 2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমার চূড়ান্ত পাত্র আবরণের জন্য একটি নিয়ন্ত্রিত বেস শর্ত প্রদান করতে সাহায্য করে, যখন নির্দিষ্ট করা হলে গ্যালভানাইজড বা স্টেইনলেস স্টিল পালিশ করা ফিনিশিং নিয়ে আলোচনা করা যেতে পারে।
- প্রতিস্থাপন প্রকল্পের জন্য, বিদ্যমান চেইন লকার ইন্টারফেস, গর্ত অবস্থান, শেষ লিঙ্ক সংযোগ, এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্স বিনিময়যোগ্যতা নিশ্চিত করার আগে পরীক্ষা করা উচিত।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: DIN 81860-1999 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশনের জন্য এই জার্মান স্ট্যান্ডার্ড অ্যাঙ্কর চেইন শেষ বন্ধন প্রয়োজন তখন ব্যবহার করুন।
- বর্তমান স্ট্যান্ডার্ড চেক: DIN 81860-1 / DIN 81860-2:2022 → প্রকল্পটির এখনও 1999 সংস্করণ বা সর্বশেষ DIN সংস্করণ প্রয়োজন কিনা তা নিশ্চিত করুন৷
- সংস্করণ: জলরোধী / নন-ওয়াটারটাইট → চেইন লকার সীমানা, সিল করার প্রয়োজনীয়তা এবং ইনস্টলেশন অঙ্কন অনুযায়ী চয়ন করুন।
- নামমাত্র চেইন ব্যাস: 36-152 মিমি → অ্যাঙ্কর চেইন আকার এবং শেষ লিঙ্ক বিন্যাস অনুযায়ী কঠোরভাবে নির্বাচন করুন।
- অ্যাঙ্কর চেইন গ্রেড: সরবরাহকৃত গ্রেড 2 / গ্রেড 3 → চূড়ান্ত গ্রেড, শ্রেণির নিয়মের ভিত্তিতে এবং গ্রহণযোগ্যতার প্রয়োজনীয়তা নিশ্চিত করা উচিত।
- উপাদান: C-Mn ইস্পাত / ঢালাই ইস্পাত / স্টেইনলেস স্টীল → সঠিক গ্রেড এবং শংসাপত্রের সুযোগ অর্ডারের আগে নিশ্চিত করতে হবে।
- জলরোধী ফাংশন পরীক্ষা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → চাপ, সময়কাল, পরিদর্শন পদ্ধতি, এবং সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করা।
- সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার / গ্যালভানাইজড / কাস্টমাইজড → চূড়ান্ত পৃষ্ঠের অবস্থা জাহাজের আবরণ স্পেসিফিকেশন অনুসরণ করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তা: অনুরোধের ভিত্তিতে উপলব্ধ → ক্লাস সার্টিফিকেট, মেকার সার্টিফিকেট, উপাদান সার্টিফিকেট, এবং পরীক্ষার রেকর্ড নিশ্চিত অর্ডার সুযোগ অনুযায়ী সাজানো হয়।
কিভাবে এটা কাজ করে
অ্যাঙ্কর চেইন এন্ড ক্লেঞ্চ রিলিজারের সাথে সংযুক্ত থাকে → চেইন এন্ড স্বাভাবিক সার্ভিসের সময় সুরক্ষিত থাকে
অ্যাপ্লিকেশন
অ্যাঙ্কর চেইন লকার | অ্যাঙ্কর চেইন শেষ বন্ধন | জরুরী অ্যাঙ্কর চেইন রিলিজ সিস্টেম | জাহাজ নোঙর করার ব্যবস্থা | বাণিজ্যিক জাহাজ | নতুন নির্মাণ প্রকল্প | মেরামত এবং প্রতিস্থাপন প্রকল্প | জলরোধী বা নন-ওয়াটারটাইট চেইন লকার ইনস্টলেশন
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা, জলরোধী পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

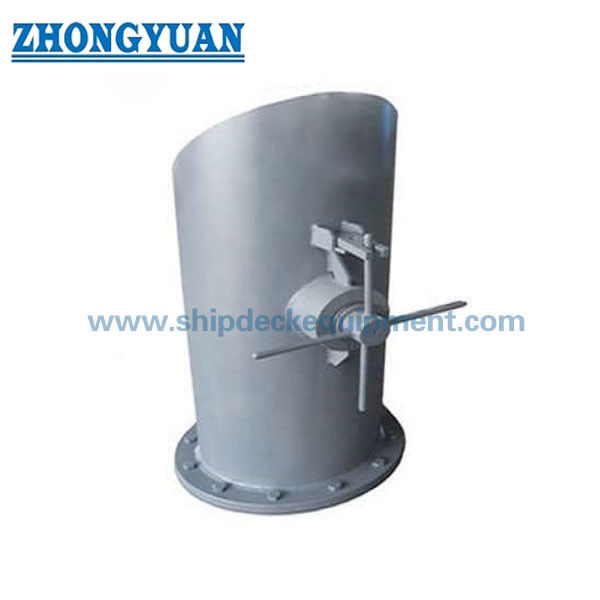

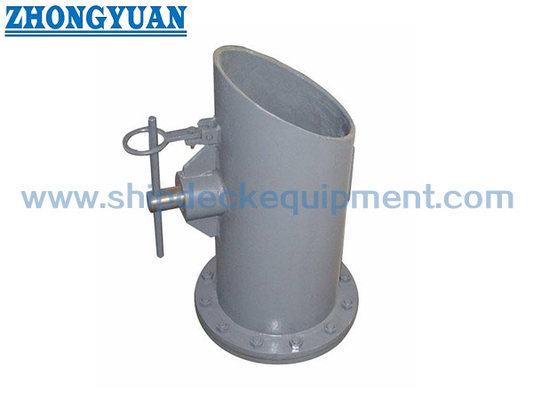

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: জলরোধী এবং নন-ওয়াটারটাইট সংস্করণের মধ্যে পার্থক্য কী?
A1: ওয়াটারটাইট সংস্করণটি ব্যবহার করা হয় যখন ইনস্টলেশনের জন্য চেইন লকার বা সম্পর্কিত জলরোধী সীমানার চারপাশে সিল করার প্রয়োজন হয়। নন-ওয়াটারটাইট সংস্করণ ব্যবহার করা হয় যেখানে কোন সিলিং ফাংশন প্রয়োজন হয় না। জলরোধী প্রকল্পগুলির জন্য পরীক্ষার চাপ, পরীক্ষার সময়কাল, সীলমোহরের বিশদ এবং শ্রেণির সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করতে হবে।
প্রশ্ন 2: এই পণ্যটি কি ডেক চেইন স্টপারের মতো?
A2: নং A DIN 81860 অ্যাঙ্কর চেইন ক্যাবল ক্লেঞ্চ রিলিজার হল একটি এন্ড ফাস্টেনিং/রিলিজ ডিভাইস ইনবোর্ড অ্যাঙ্কর চেইন এন্ডের জন্য। অ্যাঙ্করিং অপারেশনের সময় চেইনটিকে ধরে রাখতে এবং গাইড করার জন্য একটি চেইন স্টপার সাধারণত ডেকে সাজানো থাকে। দুটি পণ্য অঙ্কন বা উদ্ধৃতি মিশ্রিত করা উচিত নয়.
প্রশ্ন 3: উদ্ধৃতি আগে কি তথ্য প্রয়োজন?
A3: দয়া করে স্ট্যান্ডার্ড সংস্করণ, জলরোধী বা নন-ওয়াটারটাইট সংস্করণ, চেইন ব্যাস, চেইন গ্রেড, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, জলরোধী পরীক্ষার প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।
