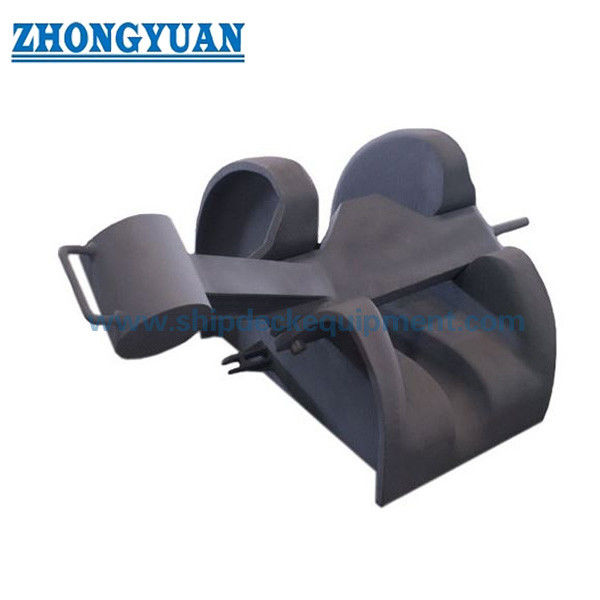

৩৮-৭৮ মিমি চেইনের জন্য কাস্ট স্টিল বার-টাইপ অ্যাঙ্কর চেইন স্টপার।1987
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F2015-1987 | টাইপ: | বার টাইপ |
|---|---|---|---|
| চেইন সাইজ: | 38-78 মিমি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | বার প্রকার মুরিং চেইন স্টপার,মুরিং চেইন স্টপার,জেআইএস এফ2015-19-19 শিপ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
ঢালাই ইস্পাত বার-টাইপ অ্যাঙ্কর চেইন স্টপার 38–78 মিমি চেইনের জন্য | JIS F 2015:1987
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2015 ঢালাই ইস্পাত বার টাইপ অ্যাঙ্কর চেইন স্টপার জাহাজের নোঙর ব্যবস্থার মধ্যে চেইন হস পাইপ এবং উইন্ডলাসের মধ্যে ব্যবহৃত হয়। এটি একটি বার টাইপ স্টপার যা বিল্ট-ইন রোলার ছাড়াই আসে এবং এটি একটি তৈরি করা ভিত্তির উপর লাগানো হয় যাতে সঠিক চেইন পথের সারিবদ্ধকরণের জন্য ইনস্টলেশন উচ্চতা সামঞ্জস্য করা যায়।
এই পণ্যের জন্য, বালি ছাঁচে ঢালাই করা ইস্পাত বডির মান নিয়ন্ত্রণ একটি মূল উৎপাদন বিন্দু। কাস্টিংয়ের সুস্থতা, মাত্রিক নির্ভুলতা, মসৃণ চেইন-যোগাযোগ এলাকা, বার বসার অবস্থা এবং ভিত্তির ইন্টারফেস সাবধানে নিয়ন্ত্রণ করা উচিত কারণ তারা ইনস্টলেশন ম্যাচিং, চেইন অপারেশন এবং পরিদর্শন গ্রহণযোগ্যতাকে প্রভাবিত করে। যখন চেইনটি উইন্ডলাস লাইনে মসৃণভাবে তোলার প্রয়োজন হয় তখন সাধারণত স্টপারের সামনে একটি পৃথক চেইন হুইল বা রোলার স্থাপন করা হয়।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরণ: ঢালাই ইস্পাত বার টাইপ অ্যাঙ্কর চেইন স্টপার → জাহাজের নোঙর ব্যবস্থার মধ্যে হস পাইপ এবং উইন্ডলাসের মধ্যে ব্যবহৃত হয়।
- প্রযুক্তিগত মান: JIS F 2015-1987 → প্রকারের নামকরণ এবং প্রধান মাত্রার জন্য রেফারেন্স মান।
- চেইনের আকারের পরিসীমা: 38–78 মিমি → প্রাথমিক মডেল নির্বাচনের জন্য তালিকাভুক্ত অ্যাঙ্কর চেইনের ব্যাসগুলি অন্তর্ভুক্ত করে।
- গঠন: বার টাইপ, বিল্ট-ইন রোলার ছাড়া → প্রয়োজনে সামনের চেইন হুইল বা রোলার আলাদাভাবে নিশ্চিত করতে হবে।
- ইনস্টলেশন ভিত্তি: তৈরি করা ভিত্তির উপর লাগানো → হস পাইপ এবং উইন্ডলাসের সাথে চেইন সারিবদ্ধকরণের জন্য ভিত্তির উচ্চতা সাজানো যেতে পারে।
- উৎপাদন ফোকাস: বালি ছাঁচে ঢালাই করা ইস্পাত বডি → কাস্টিংয়ের গুণমান, চেইন-যোগাযোগ ফিনিশিং, বার বসার এবং মাত্রিক নিয়ন্ত্রণ অত্যন্ত গুরুত্বপূর্ণ।
- পৃষ্ঠের চিকিৎসা: Sa2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার → গ্যালভানাইজড, পালিশ করা বা কাস্টমাইজড চিকিৎসা উপাদান এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে আলোচনা করা যেতে পারে।
- শংসাপত্রের পরিধি: প্রকল্পের প্রয়োজনীয়তা এবং পরিদর্শন পরিধি অনুসারে প্রস্তুতকারকের শংসাপত্র বা শ্রেণীবিভাগ শংসাপত্র ব্যবস্থা করা যেতে পারে।
প্রধান প্রযুক্তিগত প্যারামিটার
| প্রকার | অ্যাঙ্কর চেইন ব্যাস (মিমি) |
আকার (মিমি) | ওজন (কেজি) |
|||
| A | B | C | D | |||
| 40 | 38~40 | 378 | 540 | 390 | 336 | 111 |
| 44 | 42~44 | 412 | 590 | 424 | 366 | 139 |
| 48 | 46~48 | 450 | 640 | 460 | 397 | 176 |
| 52 | 50~52 | 491 | 695 | 494 | 428 | 216 |
| 56 | 54~56 | 528 | 745 | 530 | 457 | 261 |
| 60 | 58~60 | 564 | 795 | 564 | 488 | 319 |
| 64 | 62~64 | 600 | 850 | 600 | 517 | 380 |
| 68 | 66~68 | 635 | 900 | 636 | 547 | 452 |
| 73 | 70~73 | 675 | 960 | 678 | 582 | 561 |
| 78 | 76~78 | 715 | 1020 | 720 | 617 | 682 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: JIS F 2015-1987 বার টাইপ অ্যাঙ্কর চেইন স্টপার এবং 38 মিমি থেকে 78 মিমি পর্যন্ত প্রয়োজনীয় চেইনের ব্যাস নিশ্চিত করুন।
ধাপ 2: অ্যাঙ্কর চেইনের ব্যাস অনুযায়ী সংশ্লিষ্ট প্রকার নির্বাচন করুন, তারপর জাহাজের অ্যাঙ্কর ডেক বিন্যাসের সাথে A / B / C / D মাত্রাগুলি পরীক্ষা করুন।
ধাপ 3: তৈরি করা ভিত্তির উচ্চতা, চেইন হস পাইপের অবস্থান, উইন্ডলাস চেইন হুইলের অবস্থান এবং ডেক শক্তিশালীকরণ বা ক্লাস পর্যালোচনার প্রয়োজন আছে কিনা তা নিশ্চিত করুন।
ধাপ 4: সামনের চেইন হুইল বা রোলার সরবরাহ পরিধির অন্তর্ভুক্ত কিনা বা শিপইয়ার্ড দ্বারা আলাদাভাবে ব্যবস্থা করা হয়েছে কিনা তা নিশ্চিত করুন।
ধাপ 5: উদ্ধৃতির আগে উপাদান, কাস্টিং পরিদর্শন প্রয়োজনীয়তা, পৃষ্ঠের চিকিৎসা, আবরণ ব্যবস্থা এবং শংসাপত্রের পরিধি নিশ্চিত করুন।
ধাপ 6: জাহাজের ধরণ, ইনস্টলেশন অবস্থান, পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময় এবং অঙ্কন বা ছবি যদি উপলব্ধ থাকে তবে সরবরাহ করুন।
গঠন
ঢালাই ইস্পাত স্টপার বডি | বার টাইপ চেইন লকিং ব্যবস্থা | বিল্ট-ইন রোলার নেই | চেইন-যোগাযোগ এলাকা | বার বসার এলাকা | তৈরি করা ভিত্তির ইন্টারফেস | শপ প্রাইমার বা কাস্টমাইজড পৃষ্ঠের চিকিৎসা
কাস্টিং, ইনস্টলেশন ও গুণমানের সুবিধা
- বালি ছাঁচে ঢালাই নিয়ন্ত্রণ হল প্রধান গুণমানের ফোকাস। কাস্টিং প্রক্রিয়াটি স্বীকৃত সামুদ্রিক কাস্টিং মানদণ্ডের মধ্যে সংকোচন, ফাটল, ক্ষতিকারক ইঙ্গিত এবং মাত্রিক বিচ্যুতি নিয়ন্ত্রণ করা উচিত।
- চেইন-যোগাযোগ পৃষ্ঠ এবং বার বসার এলাকাগুলি কাস্টিংয়ের পরে মসৃণ অ্যাঙ্কর চেইন সংযোগের জন্য ধারালো স্থানীয় যোগাযোগ এড়াতে এবং সমর্থন করার জন্য সাজানো হয়।
- বার টাইপ ব্যবস্থাটি সহজ এবং এতে বিল্ট-ইন রোলার অন্তর্ভুক্ত নেই, যা ক্রেতাদের স্টপার সরবরাহ পরিধিকে সামনের চেইন হুইল বা গাইড রোলার ব্যবস্থা থেকে আলাদা করতে সহায়তা করে।
- তৈরি করা ভিত্তি শিপইয়ার্ডকে হস পাইপ, চেইন স্টপার এবং উইন্ডলাস চেইন হুইলের মধ্যে সারিবদ্ধকরণের জন্য ইনস্টলেশন উচ্চতা সামঞ্জস্য করতে দেয়।
- আকারের সারণীটি 38–78 মিমি চেইনের ব্যাসগুলি অন্তর্ভুক্ত করে, যা শিপইয়ার্ড এবং মেরামত ইয়ার্ডগুলিকে উদ্ধৃতির আগে চেইনের আকার, এনভেলপ মাত্রা এবং ওজন তুলনা করতে সহায়তা করে।
- ভিত্তির শক্তি, ডেক শক্তিশালীকরণ, পরীক্ষার লোড এবং ধারণ লোডের প্রয়োজনীয়তাগুলি জাহাজের ডিজাইনার বা শ্রেণীবিভাগ সমিতি দ্বারা পরীক্ষা করা উচিত কারণ সরবরাহকৃত প্যারামিটার টেবিলে লোডের ডেটা সরবরাহ করা হয় না।
কাস্টম অ্যাট্রিবিউটস
- মান: JIS F 2015-1987 → যখন জাহাজের স্পেসিফিকেশন JIS বার টাইপ অ্যাঙ্কর চেইন স্টপার মাত্রাগুলির জন্য কল করে তখন ব্যবহার করুন।
- প্রকার পরিসীমা: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → অ্যাঙ্কর চেইনের ব্যাস অনুযায়ী নির্বাচন করুন।
- চেইনের আকার: 38–78 মিমি → চূড়ান্ত মডেলটি প্রকৃত অ্যাঙ্কর চেইনের স্পেসিফিকেশন এবং জাহাজের অঙ্কনের সাথে মিলতে হবে।
- প্রধান নির্মাণ: ঢালাই ইস্পাত বার টাইপ → একটি ঢালাই ইস্পাত স্টপার বডি হিসাবে অবস্থান করা হয়েছে; বিকল্প উপাদানের বিকল্পগুলির নিশ্চিতকরণ প্রয়োজন।
- রোলার ব্যবস্থা: বিল্ট-ইন রোলার ছাড়া → সামনের চেইন হুইল বা রোলার সাধারণত একটি পৃথক ব্যবস্থা হয় যদি না সম্মত সরবরাহ পরিধির অন্তর্ভুক্ত থাকে।
- ইনস্টলেশন: তৈরি করা ভিত্তির উপর লাগানো → ভিত্তির নকশা এবং উচ্চতা সামঞ্জস্য শিপইয়ার্ড অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- পৃষ্ঠের চিকিৎসা: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → গ্যালভানাইজড, পালিশ করা বা কাস্টমাইজড চিকিৎসা উপাদান এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, বা সাক্ষী পরিদর্শন অর্ডারের আগে নিশ্চিত করা উচিত।
এটি কিভাবে কাজ করে
অ্যাঙ্কর চেইন হস পাইপ থেকে বের হয় → সামনের চেইন হুইল বা রোলার চেইনটি তোলে যখন লাগানো থাকে → চেইন বার টাইপ স্টপারে প্রবেশ করে → স্টপার বার চেইনের পথ সুরক্ষিত করে → তৈরি করা ভিত্তি জাহাজের কাঠামোতে শক্তি স্থানান্তর করে → প্রয়োজনে উইন্ডলাস অপারেশনের জন্য চেইন ছেড়ে দেওয়া হয়
অ্যাপ্লিকেশন
জাহাজের নোঙর ব্যবস্থা | অ্যাঙ্কর ডেক সরঞ্জাম | হস পাইপ থেকে উইন্ডলাস চেইন পথ | নতুন নির্মাণ প্রকল্প | মেরামত এবং প্রতিস্থাপন প্রকল্প | তৈরি করা ভিত্তি ইনস্টলেশন | বাণিজ্যিক জাহাজ, ওয়ার্কবোট, টাগবোট এবং বার্জ জাহাজের অঙ্কন অনুযায়ী
শংসাপত্র ও সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সমিতির অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: সঠিক JIS F 2015 অ্যাঙ্কর চেইন স্টপার প্রকার কিভাবে নির্বাচন করা উচিত?
উত্তর 1: প্রকৃত অ্যাঙ্কর চেইনের ব্যাস অনুযায়ী প্রকার নির্বাচন করুন, তারপর জাহাজের অঙ্কনের সাথে A / B / C / D মাত্রা, ভিত্তির উচ্চতা, হস পাইপের সারিবদ্ধকরণ এবং উইন্ডলাস চেইন হুইলের অবস্থান পরীক্ষা করুন।
প্রশ্ন 2: এই বার টাইপ চেইন স্টপারে কি একটি রোলার অন্তর্ভুক্ত আছে?
উত্তর 2: না। প্রদত্ত পণ্যের বিবরণ হল একটি বার টাইপ অ্যাঙ্কর চেইন স্টপার যা বিল্ট-ইন রোলার ছাড়াই আসে। যখন চেইনটি মসৃণভাবে তোলার প্রয়োজন হয় তখন সাধারণত স্টপারের সামনে একটি চেইন হুইল বা রোলার স্থাপন করা হয়, তবে সেই সরবরাহ পরিধি আলাদাভাবে নিশ্চিত করা উচিত।
প্রশ্ন 3: এই স্টপারের জন্য কোন কাস্টিং গুণমানের বিষয়গুলি গুরুত্বপূর্ণ?
উত্তর 3: মূল বিষয়গুলির মধ্যে রয়েছে কাস্টিংয়ের সুস্থতা, মাত্রিক নির্ভুলতা, মসৃণ চেইন-যোগাযোগ ফিনিশিং, বার বসার অবস্থা, ভিত্তির ইন্টারফেস ম্যাচিং এবং পরিদর্শন পরিধি। লোড, পরীক্ষা এবং ভিত্তির প্রয়োজনীয়তাগুলি জাহাজের নকশা বা ক্লাস প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।
