ছাই হ্যান্ডলিং কনভেয়র চেইন | তাপ-প্রতিরোধী ফ্ল্যাশ-বাট-ওয়েল্ডেড রাউন্ড লিঙ্ক চেইন

অ্যাশ হ্যান্ডলিং কনভেয়র চেইন | তাপ-প্রতিরোধী ফ্ল্যাশ-বাট-ওয়েল্ডেড রাউন্ড লিঙ্ক চেইন

পণ্যের সংক্ষিপ্ত বিবরণ

এই অ্যাশ হ্যান্ডলিং কনভেয়র চেইনটি একটি ফ্ল্যাশ-বাট-ওয়েল্ডেড রাউন্ড লিঙ্ক চেইন যা অ্যাশ-অপসারণ এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম বাল্ক-উপাদান বহনকারী সিস্টেমে ট্র্যাকশন উপাদান হিসাবে ব্যবহৃত হয়। সাধারণ সিস্টেম বিন্যাসের মধ্যে রয়েছে ড্র্যাগ বা স্ক্র্যাপার কনভেয়র, নিমজ্জিত অ্যাশ কনভেয়র এবং বালতি এলিভেটর, যেখানে চেইনটি স্ক্র্যাপার, বালতি বা অন্যান্য সংযুক্তি বহন করার সময় পকেট হুইল বা স্প্রোকেটের সাথে বারবার যুক্ত হয়।

সরবরাহকৃত পরিসীমা কার্বন ইস্পাত বা অ্যালয় ইস্পাতে 14 × 50 মিমি থেকে 30 × 120 মিমি পর্যন্ত নামমাত্র চেইন আকারকে অন্তর্ভুক্ত করে, যেখানে গ্রেড বি এবং গ্রেড সি ন্যূনতম ব্রেকিং-লোড মান সরবরাহকৃত টেবিলে তালিকাভুক্ত করা হয়েছে। চেইন নির্বাচন সম্পূর্ণ কনভেয়র সিস্টেমের উপর ভিত্তি করে হওয়া উচিত, যার মধ্যে অপারেটিং টেনশন, স্টার্ট-আপ এবং শক লোডিং, অ্যাশের তাপমাত্রা এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষমতা, চেইনের গতি, স্প্রোকেটের জ্যামিতি, সংযুক্তি বিন্যাস এবং প্রত্যাশিত পরিধান ভাতা অন্তর্ভুক্ত। তালিকাভুক্ত ব্রেকিং লোড একটি ওয়ার্কিং লোড সীমা নয় এবং চেইনটি উত্তোলন চেইন হিসাবে উপস্থাপন করা হয় না।

দ্রুত স্পেসিফিকেশন

• পণ্যের ফর্ম: ফ্ল্যাশ-বাট-ওয়েল্ডেড রাউন্ড লিঙ্ক কনভেয়র চেইন → অ্যাশ-অপসারণ এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম বাল্ক-উপাদান সিস্টেমের জন্য নমনীয় ট্র্যাকশন চেইন।
• নামমাত্র আকারের পরিসীমা: 14 × 50 মিমি থেকে 30 × 120 মিমি → ব্যাস এবং পিচ অবশ্যই কনভেয়র হুইল, চেইন গাইড এবং সংযুক্তি বিন্যাসের সাথে মিলতে হবে।
• শক্তি গ্রেড: গ্রেড বি এবং গ্রেড সি মান সরবরাহকৃত টেবিলে সরবরাহ করা হয়েছে → চূড়ান্ত গ্রেড নির্বাচন কনভেয়র ডিজাইন লোড এবং ডাইনামিক ফ্যাক্টর প্রয়োজন।
• ন্যূনতম ব্রেকিং লোড: সরবরাহকৃত ডেটাতে 190 থেকে 1130 kN → ব্রেকিং লোড সরাসরি SWL, WLL বা অনুমোদিত অপারেটিং টেনশন হিসাবে ব্যবহার করা উচিত নয়।
• রেফারেন্স চেইন ভর: 4.0 থেকে 18.0 কেজি/মি → স্ট্র্যান্ড ওজন, ড্রাইভ পাওয়ার, টেনশনিং, হ্যান্ডলিং এবং মালবাহী গণনার সাথে প্রাসঙ্গিক।
• উপাদানের বিকল্প: কার্বন ইস্পাত বা অ্যালয় ইস্পাত → সঠিক ইস্পাত গ্রেড, তাপ চিকিত্সা, কঠোরতা এবং ওয়েল্ড-জোন বৈশিষ্ট্য নিশ্চিত করতে হবে।
• পরিষেবার বৈশিষ্ট্য: অ্যাশ হ্যান্ডলিংয়ের জন্য তাপ-প্রতিরোধী কনফিগারেশন → উপাদান এবং তাপ-চিকিৎসা নির্বাচনের আগে অবিচ্ছিন্ন এবং সর্বোচ্চ উপাদানের তাপমাত্রা উল্লেখ করতে হবে।
• পৃষ্ঠের বিকল্প: পালিশিং বা ইলেক্ট্রোপ্লেটিং সরবরাহকৃত বিকল্প হিসাবে → আবরণের উপযুক্ততা অপারেটিং তাপমাত্রা, ঘর্ষণ এবং ক্ষয়কারী অ্যাশের রসায়নের বিরুদ্ধে পরীক্ষা করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: কনভেয়রের ধরণ এবং পরিবাহিত উপাদান নিশ্চিত করুন: বটম অ্যাশ, ফ্লাই অ্যাশ, ক্লিংকার, স্ল্যাগ বা অন্য কোনো ঘষিয়া তুলিয়া ফেলিতে সক্ষম বাল্ক উপাদান; কণার আকার, বাল্ক ঘনত্ব, আর্দ্রতা, ক্ষয়কারী উপাদান এবং অবিচ্ছিন্ন/সর্বোচ্চ তাপমাত্রা সরবরাহ করুন।

ধাপ 2: চেইনের জ্যামিতি এবং সিস্টেমের সামঞ্জস্যতা নিশ্চিত করুন: নামমাত্র ব্যাস, পিচ, অভ্যন্তরীণ এবং বাহ্যিক প্রস্থ, স্ট্র্যান্ডের সংখ্যা, স্ট্র্যান্ড কেন্দ্রের দূরত্ব, পকেট হুইল বা স্প্রোকেটের অঙ্কন, চেইন গাইড, সংযোগকারী এবং স্ক্র্যাপার/বালতি সংযুক্তি।

ধাপ 3: যান্ত্রিক ডিউটি সরবরাহ করুন: স্বাভাবিক চেইন টেনশন, স্টার্ট-আপ এবং শক লোড, কনভেয়রের ঢাল, চেইনের গতি, ড্রাইভ পাওয়ার, কেন্দ্রের দূরত্ব, টেনশনিং ব্যবস্থা, অপারেটিং ঘন্টা এবং প্রয়োজনীয় ডিজাইন লাইফ। গ্রেড বি বা সি সম্পূর্ণ সিস্টেম গণনার উপর ভিত্তি করে নির্বাচন করা উচিত, কেবল ব্রেকিং লোডের উপর ভিত্তি করে নয়।

ধাপ 4: উপাদান এবং ধাতুবিদ্যা সংক্রান্ত প্রয়োজনীয়তা নিশ্চিত করুন: কার্বন বা অ্যালয় ইস্পাত গ্রেড, তাপ-চিকিৎসা অবস্থা, লক্ষ্য কঠোরতা বা কঠোরতা প্রোফাইল, ওয়েল্ড-জোন প্রয়োজনীয়তা, পরিধান ভাতা এবং যেকোনো নিম্ন-তাপমাত্রার প্রভাবের প্রয়োজনীয়তা।

ধাপ 5: পরিদর্শন এবং ডকুমেন্টেশনের সুযোগ নিশ্চিত করুন: মাত্রিক পরিদর্শন, উপাদান সার্টিফিকেট, তাপ-চিকিৎসা রেকর্ড, প্রমাণ বা ক্যালিব্রেশন রেকর্ড, টেনসাইল/ব্রেকিং-লোড এবং প্রসারণ প্রতিবেদন, ক্লান্তি পরীক্ষা বা তৃতীয় পক্ষের সাক্ষী যখন প্রয়োজন হয়।

ধাপ 6: পরিমাণ, সঠিক স্ট্র্যান্ড দৈর্ঘ্য বা লিঙ্কের সংখ্যা, ম্যাচিং-পেয়ারের প্রয়োজনীয়তা, সংযোগকারী লিঙ্ক, অতিরিক্ত লিঙ্ক, প্যাকিং পদ্ধতি, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় ডেলিভারির তারিখ উল্লেখ করুন। প্রতিস্থাপন প্রকল্পের জন্য বিদ্যমান চেইন এবং স্প্রোকেটের অঙ্কন বা একটি প্রতিনিধি নমুনা সরবরাহ করুন।

চেইন নির্মাণ

গোলাকার ইস্পাত বার লিঙ্ক | গঠিত গোলাকার-লিঙ্ক জ্যামিতি | ফ্ল্যাশ-বাট-ওয়েল্ডেড জয়েন্ট | ক্যালিব্রেটেড পিচ এবং প্রস্থ | তাপ-চিকিৎসা করা চেইন বডি এবং ওয়েল্ড জোন | ইন্টারলিঙ্ক যোগাযোগের ক্ষেত্র | পকেট-হুইল / স্প্রোকেট এনগেজমেন্ট সারফেস | সংযোগকারী এবং স্ক্র্যাপার / বালতি সংযুক্তি ইন্টারফেস

উৎপাদন, পরিধান এবং পরিষেবা-জীবনের বিবেচনা

• নিয়ন্ত্রিত লিঙ্ক গঠন এবং পিচ ক্যালিব্রেশন চেইনকে পকেট হুইল বা স্প্রোকেটের সাথে সামঞ্জস্যপূর্ণভাবে যুক্ত হতে সাহায্য করে, মাত্রিক অমিলের কারণে সৃষ্ট প্রভাব হ্রাস করে।
• ফ্ল্যাশ-বাট-ওয়েল্ডেড জয়েন্টের জন্য নিয়ন্ত্রিত ওয়েল্ডিং প্যারামিটার, ফ্ল্যাশ অপসারণ এবং পরবর্তী তাপ চিকিত্সার প্রয়োজন যাতে ওয়েল্ড-জোন শক্তি এবং নমনীয়তা চেইন বডির সাথে সামঞ্জস্যপূর্ণ হয়।
• তাপ চিকিত্সা অবশ্যই টেনসাইল শক্তি, দৃঢ়তা এবং পরিধান প্রতিরোধের মধ্যে ভারসাম্য বজায় রাখতে হবে। সঠিক ইস্পাত গ্রেড, কঠোরতার পরিসীমা, কেস গভীরতা বা থ্রু-হার্ডেনিংয়ের প্রয়োজনীয়তা ডিউটি এবং তাপমাত্রার স্পেসিফিকেশন ছাড়া স্থির করা যায় না।
• ইন্টারলিঙ্ক যোগাযোগের পরিধান এবং পিচ প্রসারণ ঘষিয়া তুলিয়া ফেলিতে সক্ষম অ্যাশ সেবায় প্রাথমিক রক্ষণাবেক্ষণের সূচক। অতিরিক্ত প্রসারণ হুইল এনগেজমেন্ট পরিবর্তন করে এবং কম্পন, প্রভাব এবং দাঁতের পরিধান বাড়াতে পারে।
• সমান্তরাল টুইন-স্ট্র্যান্ড বা মাল্টি-স্ট্র্যান্ড কনভেয়রগুলির জন্য, ম্যাচ করা চেইনের দৈর্ঘ্য এবং নিয়ন্ত্রিত পিচ জমা হওয়া স্ট্র্যান্ডগুলির মধ্যে সমান লোড ভাগাভাগির জন্য গুরুত্বপূর্ণ।
• অ্যাশের তাপমাত্রা, কণার কঠোরতা, আর্দ্রতা এবং ক্ষয়কারী উপাদানগুলি উপাদান নির্বাচন এবং পৃষ্ঠের চিকিত্সাকে প্রভাবিত করে। একটি "তাপ-প্রতিরোধী" বিবৃতি অসম্পূর্ণ যদি না অবিচ্ছিন্ন এবং সর্বোচ্চ তাপমাত্রা নিশ্চিত করা হয়।

কাস্টম অ্যাট্রিবিউটস

• প্রয়োগ: অ্যাশ হ্যান্ডলিং এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম বাল্ক-উপাদান বহন → কনভেয়র ট্র্যাকশন চেইন হিসাবে উদ্দিষ্ট, উত্তোলন স্লিং বা হোইস্ট লোড চেইন হিসাবে নয়।
• চেইন কাঠামো: ফ্ল্যাশ-বাট-ওয়েল্ডেড রাউন্ড লিঙ্ক → ত্রিমাত্রিক আর্টিকুলেশন এবং পকেট-হুইল কনভেয়র সিস্টেমের সাথে সামঞ্জস্যতা প্রদান করে।
• নামমাত্র আকার: 14 × 50 থেকে 30 × 120 মিমি → বার ব্যাস × পিচ হিসাবে প্রকাশ করা হয়; সমস্ত ইন্টারফেস মাত্রা হুইলের অঙ্কনের সাথে পরীক্ষা করা উচিত।
• শক্তি গ্রেড: গ্রেড বি / গ্রেড সি → ন্যূনতম ব্রেকিং-লোডের ভিত্তি সরবরাহ করা হয়, যখন শাসক মান এবং পরীক্ষার পদ্ধতি নিশ্চিত করতে হবে।
• উপাদান: কার্বন ইস্পাত / অ্যালয় ইস্পাত → চূড়ান্ত গ্রেড শক্তি, তাপমাত্রা, দৃঢ়তা, ঘর্ষণ এবং ক্ষয় প্রয়োজনীয়তার উপর নির্ভর করে।
• তাপ প্রতিরোধ: নিশ্চিত পরিষেবা তাপমাত্রা অনুযায়ী উপলব্ধ → অবিচ্ছিন্ন তাপমাত্রা, সর্বোচ্চ তাপমাত্রা এবং চেইন যোগাযোগের সময় অ্যাশের তাপমাত্রা প্রয়োজন।
• পৃষ্ঠের চিকিত্সা: পালিশড / ইলেক্ট্রোপ্লেটেড / প্রকল্প-নির্দিষ্ট ফিনিস → উপযুক্ততা তাপীয় এক্সপোজার এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধানের উপর নির্ভর করে।

কিভাবে এটি কাজ করে

ড্রাইভ হুইল ক্যালিব্রেটেড রাউন্ড-লিঙ্ক চেইনের সাথে যুক্ত হয় → চেইন কনভেয়র সার্কিটের মাধ্যমে টেনসাইল শক্তি প্রেরণ করে → স্ক্র্যাপার, বালতি বা সংযুক্তিগুলি কেসিংয়ের মাধ্যমে অ্যাশ সরিয়ে নিয়ে যায় → রিটার্ন স্ট্র্যান্ড টেনশনিং সিস্টেমের মধ্য দিয়ে যায় → নিয়মিত পরিদর্শন লিঙ্কের পরিধান, ওয়েল্ডের অবস্থা, ক্ষয়, পিচ প্রসারণ এবং স্প্রোকেট এনগেজমেন্ট ট্র্যাক করে।

প্রয়োগ

কয়লা-চালিত বিদ্যুৎ কেন্দ্রের অ্যাশ অপসারণ | বটম অ্যাশ ড্র্যাগ কনভেয়র | নিমজ্জিত অ্যাশ কনভেয়র | স্ক্র্যাপার চেইন কনভেয়র | বালতি এলিভেটর | সিমেন্ট এবং ক্লিংকার হ্যান্ডলিং | স্ল্যাগ এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম বাল্ক-উপাদান বহন | ফ্লাই-অ্যাশ পরিষেবা যেখানে কনভেয়র ডিজাইন উপযুক্ত

গুণমান নিয়ন্ত্রণ ও সরবরাহ ডকুমেন্টেশন

পরিদর্শন এবং ডকুমেন্টেশন নিশ্চিত মান এবং অর্ডার স্কোপ অনুযায়ী ব্যবস্থা করা যেতে পারে, যার মধ্যে উপাদান সার্টিফিকেট, মাত্রিক প্রতিবেদন, তাপ-চিকিৎসা রেকর্ড এবং যান্ত্রিক পরীক্ষার প্রতিবেদন অন্তর্ভুক্ত। ISO 9001, যদি প্রযোজ্য হয়, সরবরাহকারীর গুণমান-ব্যবস্থাপনা সিস্টেম নিশ্চিত করে, চেইনের পণ্যের কর্মক্ষমতা নয়। প্রমাণ পরীক্ষা, ক্লান্তি পরীক্ষা, তৃতীয় পক্ষের সাক্ষী এবং ট্রেসেবিলিটি উদ্ধৃতির আগে নির্দিষ্ট করতে হবে। এই পণ্য পৃষ্ঠাটি চেইনকে উত্তোলন বা কর্মী-সহায়তা অ্যাপ্লিকেশনের জন্য যোগ্য করে না।

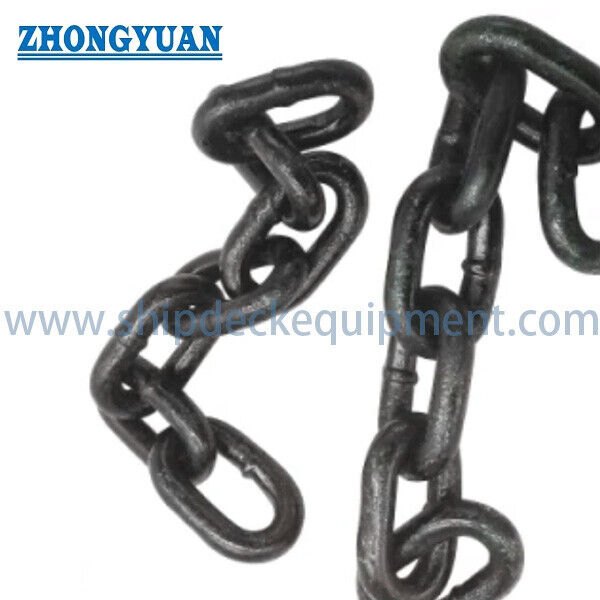

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: গ্রেড বি বা গ্রেড সি কিভাবে নির্বাচন করা উচিত?

উত্তর 1: গণনাকৃত কনভেয়র টেনশন, ডাইনামিক ফ্যাক্টর, স্ট্র্যান্ড সংখ্যা, গতি, তাপমাত্রা, ঘর্ষণ, প্রয়োজনীয় জীবন এবং প্রযোজ্য মান থেকে নির্বাচন করুন। গ্রেড সি-এর একটি উচ্চতর তালিকাভুক্ত ন্যূনতম ব্রেকিং লোড রয়েছে, তবে ব্রেকিং লোড অনুমোদিত অপারেটিং টেনশন নয়।

প্রশ্ন 2: কেন চেইনটি স্প্রোকেট বা পকেট হুইলের সাথে একসাথে পরীক্ষা করা উচিত?

উত্তর 2: ব্যাস, পিচ, লিঙ্কের প্রস্থ এবং জমা হওয়া পিচ হুইলের পকেটের সাথে মিলতে হবে। অমিল প্রভাব, অসম স্ট্র্যান্ড লোডিং, দাঁতের পরিধান, লিঙ্কের বিকৃতি এবং দ্রুত প্রসারণ ঘটাতে পারে।

প্রশ্ন 3: একটি সঠিক উদ্ধৃতির জন্য কি তথ্য প্রয়োজন?

উত্তর 3: চেইনের আকার এবং গ্রেড, স্ট্র্যান্ডের দৈর্ঘ্য বা লিঙ্কের সংখ্যা, উপাদান এবং তাপ চিকিত্সা, অপারেটিং তাপমাত্রা, কনভেয়র এবং হুইলের অঙ্কন, সংযুক্তি, টেনশন এবং গতি, স্ট্র্যান্ডের সংখ্যা, পরিদর্শনের সুযোগ, পরিমাণ, গন্তব্য এবং ডেলিভারির তারিখ সরবরাহ করুন।
