সামুদ্রিক অ্যাঙ্করিং এবং অফশোর মোরিং সিস্টেমের জন্য ছাঁটাই এবং কাস্ট স্টীল অ্যাঙ্কর চেইন আনুষাঙ্গিক
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | ফরজিং, কাস্টিং, রোল্ড বার | ব্যাস: | 12.5 মিমি থেকে 162 মিমি |
|---|---|---|---|
| শেষ করুন: | কালো আঁকা বা গরম ডুব galvanized | গ্রেড: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| সামুদ্রিক শংসাপত্র: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| বিশেষভাবে তুলে ধরা: | বুয় শ্যাকল অ্যাঙ্কর চেইন আনুষাঙ্গিক,ISO9001 অ্যাঙ্কর চেইন আনুষাঙ্গিক,সিসিএস অ্যাঙ্কর এবং অ্যাঙ্কর চেইন |
||
পণ্যের বর্ণনা
জাহাজ নোঙর এবং অফশোর মুরিং সিস্টেমের জন্য নকল এবং ঢালাই করা ইস্পাত অ্যাঙ্কর চেইন আনুষাঙ্গিক
পণ্যের সংক্ষিপ্ত বিবরণ
এই পণ্য পরিসীমা জাহাজ নোঙর এবং অফশোর মুরিং সিস্টেমে চেইন অ্যাসেম্বলি সংযোগ, সমাপ্তি, সুইভেল, সম্প্রসারণ বা অভিযোজনের জন্য ব্যবহৃত ইস্পাত অ্যাঙ্কর চেইন আনুষাঙ্গিকগুলি অন্তর্ভুক্ত করে। উপলব্ধ আইটেমগুলির মধ্যে রয়েছে কেন্টার শ্যাকল, জয়েনিং শ্যাকল, এন্ড শ্যাকল, সুইভেল, সুইভেল শ্যাকল, বয় শ্যাকল, সুইভেল গ্রুপ, প্লেট, সাধারণ লিঙ্ক, বর্ধিত লিঙ্ক, এন্ড লিঙ্ক এবং প্রকল্প-নির্দিষ্ট সংযোগকারী উপাদান।
আনুষাঙ্গিকগুলি অভ্যন্তরীণভাবে তৈরি পণ্য হিসাবে উপস্থাপন না করে যোগ্য অ্যাঙ্কর-চেইন উত্পাদন অংশীদারদের মাধ্যমে সরবরাহ করা হয়। নির্বাচন নামমাত্র চেইন ব্যাস, চেইন গ্রেড, ম্যাটিং লিঙ্ক জ্যামিতি, প্রুফ এবং ব্রেকিং লোড প্রয়োজনীয়তা, পিন বিন্যাস, উপাদান রুট, তাপ চিকিত্সা, পরিদর্শন সুযোগ এবং শ্রেণীবিভাগ ডকুমেন্টেশনের উপর ভিত্তি করে। স্টক প্রাপ্যতা জরুরি জাহাজ-মেরামত বা প্রতিস্থাপন অনুসন্ধানের জন্য সমর্থন করতে পারে, তবে উদ্ধৃতির আগে প্রকৃত আইটেম, গ্রেড, মাত্রা, চিহ্ন এবং শংসাপত্রের ব্যাচ নিশ্চিত করতে হবে।

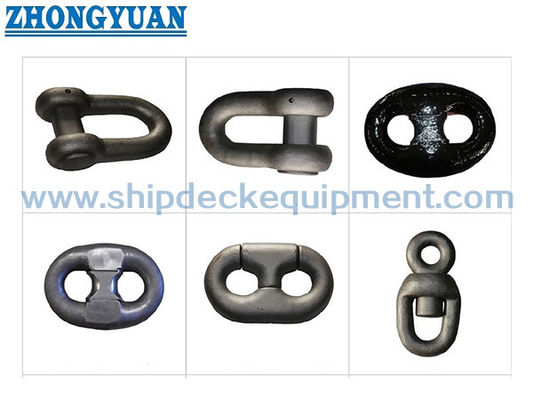

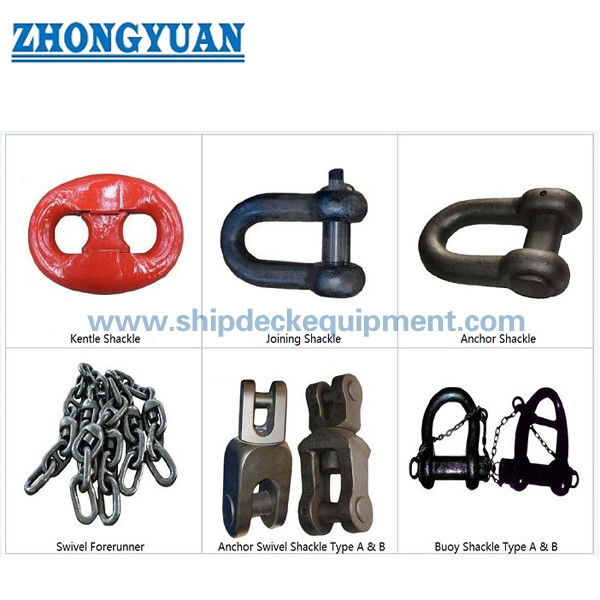

উপলব্ধ আনুষঙ্গিক প্রকার
কেন্টার শ্যাকল | জয়েনিং শ্যাকল | এন্ড শ্যাকল | সুইভেল | সুইভেল শ্যাকল | সি-আকৃতির সংযোগকারী শ্যাকল | স্লিম কেন্টার শ্যাকল | ফোরলক শ্যাকল | নাশপাতি-আকৃতির শ্যাকল | বয় শ্যাকল | সুইভেল গ্রুপ | ত্রিভুজ প্লেট | গোলাকার লিঙ্ক | সাধারণ লিঙ্ক | এন্ড লিঙ্ক | বর্ধিত লিঙ্ক | স্টাডলেস লিঙ্ক | বিশেষ-আকৃতির সংযোগকারী লিঙ্ক
দ্রুত স্পেসিফিকেশন
- পণ্যের বিভাগ: অ্যাঙ্কর চেইন এবং মুরিং চেইন আনুষাঙ্গিক → চেইন অ্যাসেম্বলি সম্পূর্ণ বা প্রতিস্থাপনের জন্য ব্যবহৃত হয়, সাধারণ উত্তোলন হার্ডওয়্যার হিসাবে নয়।
- নামমাত্র ব্যাস পরিসীমা: 12.5–162 মিমি সরবরাহ পরিসীমা হিসাবে → চূড়ান্ত প্রাপ্যতা আনুষঙ্গিক প্রকার, গ্রেড, প্রস্তুতকারকের অনুমোদন এবং স্টকের অবস্থার উপর নির্ভর করে।
- উপাদান রুট: নকল ইস্পাত, ঢালাই করা ইস্পাত, বা রোলড-বার নির্মাণ → অনুমোদিত প্রক্রিয়া আনুষঙ্গিক নকশা এবং প্রযোজ্য ক্লাস নিয়মের উপর নির্ভর করে।
- সামুদ্রিক অ্যাঙ্কর-চেইন গ্রেড: সরবরাহকৃত তথ্যে উল্লিখিত U2 / U3 → প্রতিটি আইটেমের জন্য সঠিক ক্লাস পদবি এবং শংসাপত্রের সুযোগ নিশ্চিত করতে হবে।
- অফশোর মুরিং গ্রেড: R3 / R3S / R4 উপলব্ধ হিসাবে উল্লিখিত → অফশোর গ্রেডের জন্য পৃথক অনুমোদিত উত্পাদন, তাপ চিকিত্সা, পরীক্ষা এবং ট্রেসেবিলিটি প্রয়োজন।
- পৃষ্ঠ সুরক্ষা: কালো রং করা বা হট-ডিপ গ্যালভানাইজড → আবরণ নির্বাচন চেইন পরিষেবা, মাত্রিক ফিট, পরিদর্শন ক্রম এবং প্রকল্পের স্পেসিফিকেশন বিবেচনা করা উচিত।
- বিস্তারিত বয়-শ্যাকল পরিসীমা: নামমাত্র চেইন ব্যাস 38–90 মিমি → সরবরাহকৃত রেফারেন্স টেবিলে গ্রেড M2 / M3 পরীক্ষার লোড এবং টাইপ A / টাইপ B ওজন অন্তর্ভুক্ত রয়েছে।
- সরবরাহ এবং ডকুমেন্টেশন: স্টক বা প্রকল্প অর্ডার → প্রস্তুতকারক, উপাদান, পরীক্ষা, NDE, এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র নিশ্চিত অর্ডার স্কোপ অনুযায়ী উপলব্ধ।
প্রধান প্রযুক্তিগত প্যারামিটার
|
নামমাত্র চেইন ব্যাস (মিমি) |
d | L | L1 | B | B2 | D |
গ্রেড M2 পরীক্ষার লোড KN (T) |
গ্রেড M3 পরীক্ষার লোড KN (T) |
টাইপ-এ ওজন (কেজি) |
টাইপ-বি ওজন (কেজি) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
নির্বাচন ও অনুসন্ধান নির্দেশিকা
ধাপ 1: সঠিক আনুষঙ্গিক সনাক্ত করুন: কেন্টার শ্যাকল, এন্ড শ্যাকল, সুইভেল, সুইভেল গ্রুপ, বয় শ্যাকল, বর্ধিত লিঙ্ক, বা অন্য সংযোগ আইটেম।
ধাপ 2: নামমাত্র চেইন ব্যাস, চেইন নির্মাণ, গ্রেড, প্রযোজ্য মান বা ক্লাস নিয়ম, এবং সংলগ্ন চেইন লিঙ্কগুলির মিলের মাত্রা নিশ্চিত করুন।
ধাপ 3: প্রয়োজনীয় প্রুফ লোড, ব্রেকিং লোড, বা প্রত্যয়িত পরীক্ষার ভিত্তি সরবরাহ করুন। SWL, প্রুফ লোড, বা MBL একে অপরের জন্য প্রতিস্থাপন করবেন না।
ধাপ 4: নকল, ঢালাই করা, বা রোলড-বার নির্মাণ নিশ্চিত করুন; তাপ-চিকিত্সা অবস্থা; পিন এবং লকিং ব্যবস্থা; এবং ওয়েল্ড মেরামতের উপর কোন বিধিনিষেধ।
ধাপ 5: উদ্ধৃতির আগে পৃষ্ঠের ফিনিস, চিহ্ন, NDE, মাত্রিক প্রতিবেদন, উপাদান ট্রেসেবিলিটি, প্রস্তুতকারকের শংসাপত্র, এবং ক্লাস সাক্ষ্য নিশ্চিত করুন।
ধাপ 6: পরিমাণ, প্রয়োজনীয় সরবরাহের সময়, গন্তব্য, স্টক-প্রতিস্থাপন জরুরি অবস্থা, জাহাজের বা অফশোর ইউনিটের ধরন, এবং বিদ্যমান অংশের অঙ্কন বা স্পষ্ট ছবি সরবরাহ করুন।
গঠন
নকল বা ঢালাই করা ইস্পাত বডি | পিন / বোল্ট এবং প্রযোজ্য হলে লকিং ব্যবস্থা | চেইন-সামঞ্জস্যপূর্ণ বিয়ারিং সারফেস | তাপ-চিকিত্সা লোড পাথ | স্থায়ী সনাক্তকরণ এবং ট্রেসেবিলিটি মার্কিং | কালো রং করা বা নির্দিষ্ট গ্যালভানাইজড ফিনিস
উপাদান, উত্পাদন ও পরিদর্শন সুবিধা
- আনুষাঙ্গিক জ্যামিতি সংযুক্ত চেইনের সাথে মেলে, কারণ শুধুমাত্র নামমাত্র ব্যাস একটি শ্যাকল, সুইভেল, এন্ড লিঙ্ক, বর্ধিত লিঙ্ক এবং সংলগ্ন চেইন কেবলের মধ্যে ফিট নিশ্চিত করে না।
- অনুমোদিত নকশা এবং উপাদান রুট ফোরজিং নির্দিষ্ট করলে নকল আনুষাঙ্গিকগুলি একটি ওয়ার্পড লোড পাথ সরবরাহ করে; ঢালাই করা বা রোলড-বার বিকল্পগুলি কেবল তখনই সরবরাহ করা হয় যেখানে প্রযোজ্য নকশা এবং অনুমোদন দ্বারা অনুমোদিত হয়।
- তাপ চিকিত্সা গ্রেড এবং উত্পাদন রুট দ্বারা নির্বাচিত হয় এবং নির্দিষ্ট প্রুফ, ব্রেকিং, যান্ত্রিক এবং পরিদর্শন পর্যায়গুলির আগে সম্পন্ন হয়।
- শ্রেণীবদ্ধ সরবরাহের জন্য, উপাদান সনাক্তকরণ, তাপ নম্বর, গ্রেড মার্কিং, এবং পরীক্ষার ডকুমেন্টেশন অনুমোদিত উপাদান থেকে সমাপ্ত আনুষঙ্গিক পর্যন্ত ট্রেসেবল থাকা উচিত।
- অফশোর R3 / R3S / R4 আনুষাঙ্গিকগুলি প্রচলিত U2 / U3 জাহাজ অ্যাঙ্কর-চেইন আনুষাঙ্গিক থেকে একটি পৃথক অনুমোদন এবং যোগ্যতা স্কোপ হিসাবে বিবেচিত হয়।
- মাত্রিক পরিদর্শন পিন ব্যাস, ম্যাটিং ওপেনিং, বিয়ারিং সারফেস, লকিং ক্লিয়ারেন্স, এবং বিদ্যমান চেইন অ্যাসেম্বলির সাথে সংযোগ স্থাপনের জন্য প্রয়োজনীয় মাত্রা অন্তর্ভুক্ত করা উচিত।
- নির্বাচিত স্টক আইটেমগুলি মেরামতের লিড টাইম কমাতে পারে, শারীরিক পরিদর্শন, মাত্রিক নিশ্চিতকরণ, গ্রেড যাচাইকরণ এবং শংসাপত্রের ব্যাচ প্রাপ্যতার সাপেক্ষে।
কাস্টম অ্যাট্রিবিউটস
- সরবরাহ স্থিতি: সোর্সড সাপ্লাই প্রোডাক্ট → যোগ্য অ্যাঙ্কর-চেইন উত্পাদন অংশীদারদের মাধ্যমে সরবরাহ করা হয়; অনুমোদিত প্রস্তুতকারক উদ্ধৃতির সাথে নিশ্চিত করা হয়।
- পণ্যের পরিসীমা: স্ট্যান্ডার্ড এবং বিশেষ চেইন আনুষাঙ্গিক → নির্বাচন সংযোগ, সমাপ্তি, সুইভেলিং, সম্প্রসারণ এবং বয় বা মুরিং ইন্টারফেসগুলি কভার করে।
- নামমাত্র ব্যাস: 12.5–162 মিমি সরবরাহ পরিসীমা → অনুমোদিত আকারের পরিসীমা আনুষঙ্গিক প্রকার, গ্রেড এবং প্রস্তুতকারকের উপর নির্ভর করে পরিবর্তিত হয়।
- সামুদ্রিক গ্রেড: U2 / U3 → শুধুমাত্র নির্দিষ্ট জাহাজের অ্যাঙ্কর-চেইন গ্রেড এবং শংসাপত্র নিশ্চিত হলে ব্যবহার করুন।
- অফশোর গ্রেড: R3 / R3S / R4 → অফশোর মুরিং-চেইন অনুমোদন, নিয়ন্ত্রিত উপাদান, তাপ চিকিত্সা, পরীক্ষা এবং ট্রেসেবিলিটি প্রয়োজন।
- উপাদান রুট: নকল / ঢালাই করা / রোলড ইস্পাত → চূড়ান্ত রুট আনুষঙ্গিক নকশা, ক্লাস প্রয়োজনীয়তা এবং অনুমোদিত উত্পাদন প্রক্রিয়া অনুসরণ করে।
- পৃষ্ঠ ফিনিস: কালো রং করা / হট-ডিপ গ্যালভানাইজড → চূড়ান্ত ফিনিস পরিষেবা পরিবেশ এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
- শংসাপত্রের সুযোগ: অর্ডার প্রয়োজনীয়তা অনুযায়ী → ক্লাস শংসাপত্র, উপাদান রেকর্ড, পরীক্ষা, NDE, এবং মার্কিং স্ট্যান্ডার্ড অন্তর্ভুক্তি হিসাবে অনুমান করা হয় না।
কিভাবে কাজ করে
প্রয়োজনীয় চেইন সংযোগ সনাক্ত করা হয় → আনুষঙ্গিক প্রকার, নামমাত্র ব্যাস, গ্রেড, এবং ম্যাটিং জ্যামিতি মেলানো হয় → পিন, শ্যাকল, সুইভেল, বা সংযোগকারী লিঙ্ক চেইন সিস্টেমে একত্রিত করা হয় → টেনসাইল লোড অনুমোদিত লোড পাথ দিয়ে স্থানান্তরিত হয় → মার্কিং, পরিদর্শন, পরীক্ষা, এবং ডকুমেন্টেশন অর্ডার স্কোপ অনুযায়ী সম্পন্ন হয়
অ্যাপ্লিকেশন
জাহাজ অ্যাঙ্কর চেইন কেবল অ্যাসেম্বলি | চেইন লকার এবং বিটার-এন্ড সংযোগ | অ্যাঙ্কর-টু-চেইন সংযোগ গ্রুপ | বয় এবং মুরিং সংযোগ | অফশোর পজিশনাল মুরিং সিস্টেম | SPM এবং টার্মিনাল চেইন অ্যাসেম্বলি | নতুন নির্মাণ সরবরাহ | জাহাজ-মেরামত এবং প্রতিস্থাপন খুচরা যন্ত্রাংশ
শংসাপত্র ও সুবিধা
নির্বাচিত আনুষঙ্গিক, গ্রেড, অনুমোদিত প্রস্তুতকারক, উপাদান ট্রেসেবিলিটি, পরীক্ষার সুযোগ, এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা অনুসারে শংসাপত্র এবং জরিপ সাক্ষ্য ব্যবস্থা করা যেতে পারে। প্রাপ্যতা প্রকল্প পর্যালোচনার সাপেক্ষে এবং অর্ডারের আগে নিশ্চিত করা উচিত।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষার শংসাপত্র।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: একটি অ্যাঙ্কর চেইন আনুষাঙ্গিক অর্ডার করার জন্য নামমাত্র চেইন ব্যাস কি যথেষ্ট?
উত্তর 1: না। আনুষঙ্গিক প্রকার, চেইন গ্রেড, সংলগ্ন-লিঙ্ক মাত্রা, পিন বিন্যাস, প্রুফ বা ব্রেকিং লোড ভিত্তি, স্ট্যান্ডার্ড বা অনুমোদিত অঙ্কন, এবং শংসাপত্রের প্রয়োজনীয়তাও নিশ্চিত করতে হবে।
প্রশ্ন 2: একটি U2 বা U3 জাহাজ অ্যাঙ্কর-চেইন আনুষাঙ্গিক কি R3 বা R4 অফশোর মুরিং আনুষাঙ্গিকের জন্য প্রতিস্থাপন করা যেতে পারে?
উত্তর 2: স্বয়ংক্রিয়ভাবে নয়। প্রচলিত জাহাজ অ্যাঙ্কর-চেইন গ্রেড এবং অফশোর মুরিং গ্রেডের ভিন্ন উপাদান, অনুমোদন, তাপ-চিকিত্সা, পরীক্ষা, ক্লান্তি, ট্রেসেবিলিটি, এবং ডকুমেন্টেশন প্রয়োজনীয়তা রয়েছে। প্রতিস্থাপনের জন্য নকশা এবং ক্লাস অনুমোদন প্রয়োজন।
প্রশ্ন 3: একটি ক্লাসেড অর্ডারের জন্য কোন নথি নির্দিষ্ট করা উচিত?
উত্তর 3: অর্ডারের উপর নির্ভর করে, অনুমোদিত প্রস্তুতকারক এবং পণ্যের সুযোগ, উপাদান শংসাপত্র, তাপ-চিকিত্সা রেকর্ড, মাত্রিক প্রতিবেদন, প্রুফ এবং ব্রেকিং লোড রেকর্ড, যান্ত্রিক পরীক্ষা, NDE প্রতিবেদন, সনাক্তকরণ তালিকা, এবং ক্লাস শংসাপত্র বা জরিপ অনুমোদন অনুরোধ করুন।
নকল ইস্পাত অ্যাঙ্কর চেইন আনুষাঙ্গিক অ্যাঙ্কর এবং অ্যাঙ্কর চেইনের অঙ্কন
