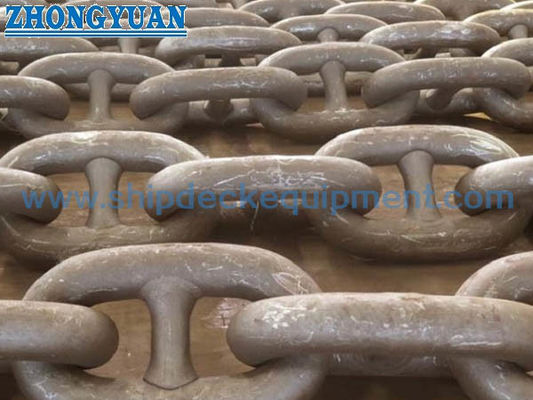

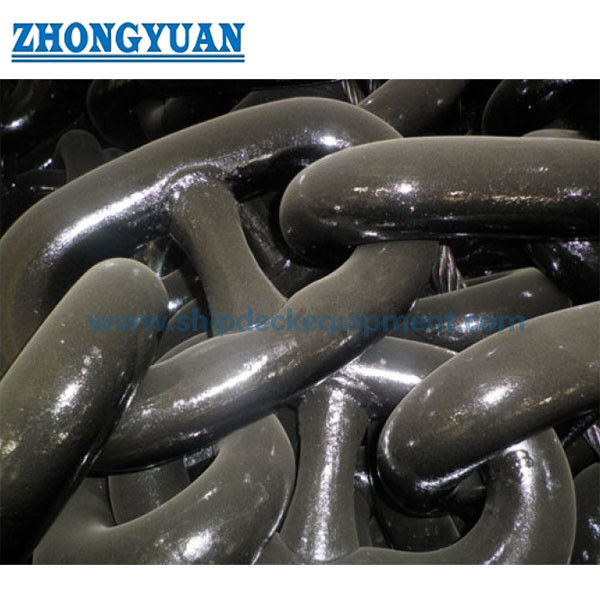

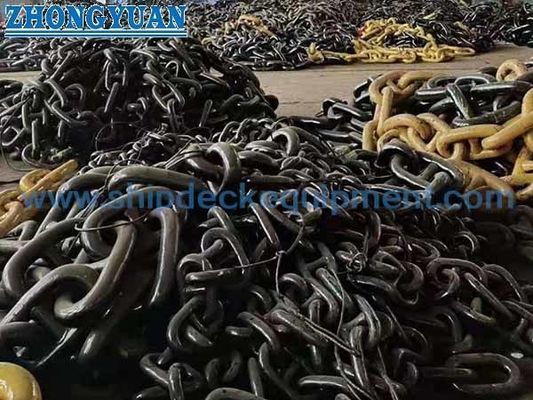

স্টাড-লিঙ্ক মেরিন অ্যাঙ্কর চেইন U1 U2 U3 ফ্ল্যাশ-বট জাহাজ অ্যাঙ্করিং জন্য ঝালাই

স্টাড-লিঙ্ক মেরিন অ্যাঙ্কর চেইন U1 U2 U3 ফ্ল্যাশ-বট জাহাজ অ্যাঙ্করিং জন্য ঝালাই

পণ্যের সংক্ষিপ্ত বিবরণ

স্টাড-লিঙ্ক সামুদ্রিক অ্যাঙ্কর চেইন হল জাহাজের অ্যাঙ্করিং সিস্টেমের জন্য সরবরাহ করা ফ্ল্যাশ-বট ঝালাই চেইন ক্যাবল। প্রতিটি সাধারণ লিঙ্কে একটি কেন্দ্রীয়ভাবে মাউন্ট করা স্টাড রয়েছে যা লিঙ্ক জ্যামিতি সমর্থন করে,অত্যধিক বিকৃতি এবং বিকৃতিকে সীমাবদ্ধ করতে সহায়তা করে, এবং উইন্ডলাস তারের লিফ্টারের সাথে স্থিতিশীল সংযুক্তি সরবরাহ করে। চেইনটি অ্যাঙ্কর, উইন্ডলাস, চেইন stopper, hawse পাইপ,চেইন লকার এবং সংযোগকারী আনুষাঙ্গিক.

সরবরাহিত ব্যাপ্তি U1, U2 এবং U3 গ্রেডগুলিতে 12.5 ′′ 70 মিমি, শট দৈর্ঘ্য সাধারণত 25.0 মিটার থেকে 27.5 মিটার মধ্যে অর্ডার করা হয়। আইএসও 1704:২০২২-এ স্টাড-লিঙ্ক অ্যাঙ্কর চেইনের জন্য স্বীকৃত মাত্রিক ভিত্তি প্রদান করা হবে, যখন প্রযোজ্য শ্রেণীবিভাগের নিয়ম এবং আইএসিএস ইউআর ডাব্লু১৮ অনুমোদিত উত্পাদন, উপকরণ, তাপ চিকিত্সা, প্রুফ টেস্টিং, ব্রেক-লোড টেস্টিং, চিহ্নিতকরণ এবং শংসাপত্রের জন্য প্রয়োজনীয়তা সরবরাহ করে।এই পাতাটি জাহাজের নোঙ্গর চেইন সম্পর্কে; অফশোর স্থায়ী মোরিং চেইন গ্রেড যেমন R3, R3S, R4 এবং উচ্চতর পৃথক পণ্য এবং একটি ভিন্ন স্পেসিফিকেশন প্রয়োজন।

দ্রুত বিবরণী

• পণ্যের ধরনঃ স্টড-লিঙ্ক সামুদ্রিক অ্যাঙ্কর চেইন → জাহাজের অ্যাঙ্কর এবং উইন্ডলাস / চেইন লকার অ্যাঙ্করিং বিন্যাস মধ্যে ব্যবহৃত।
• নির্মাণঃ ফ্ল্যাশ-বট ওয়েল্ডেড রোলড স্টীল লিঙ্কগুলি মাউন্ট করা স্টাডগুলির সাথে → লিঙ্ক আকৃতি এবং স্থিতিশীল তারের-লিফটার সংযুক্তি সমর্থন করে।
• গ্রেড বিকল্পঃ U1 / U2 / U3 → চূড়ান্ত গ্রেড জাহাজের সরঞ্জাম গণনা, শ্রেণী নিয়ম এবং অনুমোদিত চেইন-ওয়ার্ক সুযোগ অনুসরণ করে।
• নামমাত্র ব্যাসার্ধঃ ১২.৫৭০ মিমি → বিস্তারিত অনুমোদিত মাত্রা এবং ভরটি প্রস্তুতকারকের শ্রেণির অঙ্কনটির সাথে নিশ্চিত করতে হবে।
• শট দৈর্ঘ্যঃ অর্ডার অনুযায়ী ২৫.০ ০ ২৭.৫ মি → ২৭.৫ মি আইএসিএস ইউআর ডাব্লু১৮-এ ক্লাস প্রুফ লোড পরীক্ষার জন্য উল্লেখিত স্ট্যান্ডার্ড চেইনের দৈর্ঘ্য।
• পরীক্ষার ভিত্তিঃ মাত্রিক পরিদর্শন, প্রুফ-লোড টেস্ট, ব্রেক-লোড টেস্ট এবং গ্রেড-নির্ভরশীল যান্ত্রিক পরীক্ষা → উত্পাদনের আগে পরিদর্শন সুযোগ নিশ্চিত করা হয়।
• পৃষ্ঠের অবস্থাঃ প্রকল্পের দ্বারা গৃহীত হলে কালো রঙের, গ্রাইট-বিস্ফোরণ বা গরম ডুব গ্যালভানাইজড এবং প্রয়োজনীয় পরিদর্শন এবং পরীক্ষার পরে ক্লাস → লেপ প্রয়োগ করা হয়।
• সরবরাহের অবস্থাঃ শ্রেণীর অনুমোদিত চেইন প্রস্তুতকারকদের কাছ থেকে প্রাপ্ত → শ্রেণীর শংসাপত্র, প্রস্তুতকারকের নথি এবং উপাদান ট্রেসযোগ্যতা ক্রয়ের সুযোগ অনুযায়ী সাজানো হয়।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:নিশ্চিত করুন যে প্রয়োজনীয়তাটি একটি জাহাজের স্টাড-লিঙ্ক অ্যাঙ্কর চেইনের জন্য, তারপরে জাহাজের প্রকার, শ্রেণী সমাজ, সরঞ্জাম নম্বর বা অ্যাঙ্করিং বিন্যাসের তথ্য সরবরাহ করুন।

দ্বিতীয় ধাপঃক্লাস-অনুমোদিত সরঞ্জাম গণনা, অ্যাঙ্কর স্পেসিফিকেশন এবং উইন্ডলাস ক্যাবল লিফটারের মাত্রা থেকে নামমাত্র ব্যাসার্ধ এবং গ্রেড U1, U2 বা U3 নিশ্চিত করুন।

তৃতীয় ধাপঃমোট চেইন দৈর্ঘ্য, শট দৈর্ঘ্য, বিজোড় সংখ্যা লিঙ্ক বিন্যাস যেখানে প্রয়োজন, এবং প্রয়োজনীয় শেষ লিঙ্ক, বর্ধিত লিঙ্ক, Kenter সংযোগ শৃঙ্খলা, ঘূর্ণন বা নোঙ্গর শৃঙ্খলা নিশ্চিত করুন।

চতুর্থ ধাপ:তাপ চিকিত্সা অবস্থা, পৃষ্ঠ শেষ, চিহ্নিতকরণ এবং প্রতিস্থাপন চেইন একটি বিদ্যমান চেইন, বন্য বিড়াল পকেট এবং বোর্ড আনুষাঙ্গিক সেট অনুরূপ হতে হবে কিনা তা নিশ্চিত করুন।

পঞ্চম ধাপঃপরিদর্শন ও সার্টিফিকেটের পরিধি নিশ্চিত করুনঃ মনোনীত শ্রেণী সমাজ, জরিপের উপস্থিতি, উপাদান সনাক্তকরণ, প্রমাণ / ভাঙ্গন পরীক্ষা, যান্ত্রিক পরীক্ষা এবং কোনও অতিরিক্ত এনডিটি প্রয়োজনীয়তা।

ষষ্ঠ ধাপঃপরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, প্যাকেজিং প্রয়োজনীয়তা এবং বিদ্যমান চেইন শংসাপত্র, অঙ্কন বা স্পষ্ট মাত্রিক ফটোগ্রাফ প্রদান করুন যদি উপলব্ধ হয়।

কাঠামো

Flash-butt welded common links | Centrally fitted steel studs | Link crown and weld zone | Chain shot | End link and enlarged link | Kenter joining shackle | Swivel / anchor shackle according to anchoring arrangement

উত্পাদন, পরীক্ষা এবং ট্রেসযোগ্যতার সুবিধা

• চেইনটি নির্ধারিত গ্রেড, ব্যাসার্ধ, উত্পাদন রুট এবং তাপ চিকিত্সার অবস্থার জন্য মনোনীত শ্রেণীবিভাগের দ্বারা অনুমোদিত কারখানা থেকে সরবরাহ করা হয়।
• রোলড বার সনাক্তকরণ এবং তাপ-সংখ্যা নিয়ন্ত্রণ লিঙ্ক গঠন, ফ্ল্যাশ-বট ওয়েল্ডিং, তাপ চিকিত্সা, পরীক্ষা এবং চূড়ান্ত শংসাপত্রের মাধ্যমে প্রবেশকারী চেইন স্টিল থেকে ট্রেসেবিলিটি বজায় রাখে।
• লিঙ্ক ব্যাসার্ধ, পাঁচটি লিঙ্কের দৈর্ঘ্য, স্টাডের অবস্থান, স্টাড ফিট এবং মাত্রা সহনশীলতা আইএসও 1704 বা শ্রেণির অনুমোদিত নকশার উপর নিয়ন্ত্রণ করা হয়।
• ফ্ল্যাশ-বট ওয়েড পরামিতি এবং ফ্ল্যাশ অপসারণ উত্পাদন-সমালোচনামূলক পয়েন্ট; লেপ দেওয়ার আগে ওয়েড এলাকাটি চাক্ষুষভাবে পরীক্ষা করা হয়, শুধুমাত্র নির্দিষ্ট হলে অতিরিক্ত পরিদর্শন করার ব্যবস্থা করা হয়।
• স্টাড ওয়েল্ডিং, যদি ব্যবহার করা হয়, একটি অনুমোদিত পদ্ধতি অনুসরণ করে এবং চূড়ান্ত তাপ চিকিত্সার আগে সম্পন্ন হয়। অগ্রহণযোগ্য অফসেট বা লস আসন এড়ানোর জন্য স্টাড অবস্থান এবং ফিট চেক করা হয়।
• প্রতিটি ২৭.৫ মিটার দৈর্ঘ্যের চেইন প্রযোজ্য শ্রেণীর পদ্ধতি অনুসারে প্রুফ-লোড পরীক্ষা করা হয়; অনুমোদিত জরিপ পরিকল্পনার অনুযায়ী ব্রেক-লোডের নমুনা এবং গ্রেড-নির্ভর যান্ত্রিক পরীক্ষা নেওয়া হয়।
• সমাপ্ত চেইন দৈর্ঘ্যগুলি গ্রেড, শংসাপত্রের নম্বর এবং ক্লাস শংসাপত্রের সময় সোসাইটির স্ট্যাম্প দিয়ে চিহ্নিত করা হয়, যা বিতরণ করা শটগুলি পরীক্ষা এবং উপাদান ডকুমেন্টেশনের সাথে সংযুক্ত করার অনুমতি দেয়।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও 1704:2022 / প্রযোজ্য শ্রেণির নিয়ম → ক্রয়ের স্পেসিফিকেশনে উল্লিখিত মাত্রার মান এবং শ্রেণীর সংস্করণ নিশ্চিত করুন।
• গ্রেডঃ U1 / U2 / U3 → গ্রেড উপাদান বৈশিষ্ট্য, তাপ চিকিত্সা এবং সার্টিফাইড প্রুফ / ভাঙ্গন লোড নির্ধারণ করে।
• ব্যাসার্ধঃ 12.5 ¢ 70 মিমি → চূড়ান্ত আকারটি কেবল চেইনের ওজন অনুসারে নয়, জাহাজের নোঙ্গর সরঞ্জামগুলির প্রয়োজনীয়তার ভিত্তিতে নির্বাচিত হয়।
• শট দৈর্ঘ্যঃ ২৫.০.২৭.৫ মি → বিশেষ দৈর্ঘ্য এবং শেষ লিঙ্ক কনফিগারেশন চেইন-ওয়ার্ক এবং শ্রেণী নিশ্চিতকরণের সাপেক্ষে।
• সারফেস ফিনিসঃ কালো পেইন্ট / গ্রিট-ব্লাস্টেড / হট-ডিপ গ্যালভানাইজড → লেপটি প্রয়োজনীয় পরিদর্শন ক্রম এবং প্রকল্পের স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ হতে হবে।
• আনুষাঙ্গিকঃ যোগদান শেকল / শেষ লিঙ্ক / বর্ধিত লিঙ্ক / ঘূর্ণন / নোঙ্গর শেকল → প্রয়োজন হলে একটি মিলিত গ্রেড এবং ব্যাসার্ধ সিস্টেম হিসাবে সরবরাহ।
• সার্টিফিকেশনঃ মনোনীত শ্রেণি এবং অনুমোদিত কাজের আওতা অনুযায়ী → সার্টিফিকেট প্রাপ্যতা অর্ডার দেওয়ার আগে নিশ্চিত করা হয়, প্রতিটি স্টক চেইনের জন্য অনুমান করা হয় না।

কিভাবে কাজ করে

Anchor is deployed → Stud-link chain runs through the hawse pipe and windlass cable lifter → Studs support link geometry and stable pocket engagement → Chain tension is controlled by the windlass brake and chain stopper → Anchor is recovered and chain is washed and stowed in the chain locker

অ্যাপ্লিকেশন

Cargo ships | Bulk carriers | Tankers | Container ships | General cargo vessels | Workboats | Newbuilding anchoring systems | Replacement anchor-chain shots | Spare chain lengths and certified accessories

সার্টিফিকেশন এবং সুবিধা

শ্রেণিবদ্ধকরণ শংসাপত্রের ব্যবস্থা অনুমোদিত চেইন প্রস্তুতকারকের মাধ্যমে অর্ডারকৃত গ্রেড, ব্যাসার্ধ, তাপ চিকিত্সা, পরীক্ষার সুযোগ এবং জরিপ পরিকল্পনার ভিত্তিতে করা যেতে পারে।আইএসিএস একক প্রযুক্তিগত প্রয়োজনীয়তা নির্ধারণ করে; স্বতন্ত্র শ্রেণীবিভাগ সংস্থা পরিদর্শন সম্পাদন করে বা গ্রহণ করে এবং প্রযোজ্য পণ্য শংসাপত্র প্রদান করে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: U1, U2 বা U3 অ্যাঙ্কর চেইন গ্রেড কীভাবে নির্বাচন করা উচিত?

A1: জাহাজের ক্লাস-অনুমোদিত নোঙ্গর সরঞ্জাম গণনা, চেইন ব্যাসার্ধ, নোঙ্গর স্পেসিফিকেশন এবং উইন্ডলাস ক্যাবল-লিফটার ডিজাইন ব্যবহার করুন।একটি উচ্চতর গ্রেড স্বয়ংক্রিয়ভাবে প্রতিস্থাপন করা উচিত নয় কারণ সম্পূর্ণ চেইন, আনুষাঙ্গিক, উইন্ডলাস এবং ক্লাস অনুমোদন সামঞ্জস্যপূর্ণ থাকা উচিত।

প্রশ্ন ২ঃ প্রতিটি অ্যাঙ্কর-চেইন শট এ কি ইউটি এবং এমটি করা হয়?

A2: সর্বজনীন ডিফল্ট হিসাবে নয়। স্ট্যান্ডার্ড ক্লাসের আকারের পরিদর্শন, প্রুফ-লোড পরীক্ষা, ব্রেক-লোড পরীক্ষা,ফ্ল্যাশ-বট ওয়েল্ডের চাক্ষুষ পরীক্ষা এবং গ্রেড-নির্ভরশীল যান্ত্রিক পরীক্ষাইউটি, এমটি বা অন্য এনডিটি তদন্তের মধ্যে উল্লেখ করা উচিত এবং প্রস্তুতকারক এবং শ্রেণী সমাজের সাথে সম্মত হওয়া উচিত।

প্রশ্ন ৩: এই ইউ১/ইউ২/ইউ৩ চেইনটি কি অফশোর স্থায়ী মোরিং চেইন হিসেবে ব্যবহার করা যাবে?

A3: একটি পৃথক অনুমোদিত স্পেসিফিকেশন ছাড়া নয়। অফশোর মোরিং গ্রেড যেমন R3, R3S, R4, R4S এবং উচ্চতর বিভিন্ন উপাদান, দৃঢ়তা, ক্লান্তি,উত্পাদন এবং সার্টিফিকেশন প্রয়োজনীয়তা এবং একটি পৃথক পণ্য হিসাবে উদ্ধৃত করা উচিত.

ক্লাস অনুমোদনের অঙ্কন U1 U2 U3 ফ্ল্যাশ বিট ওয়েল্ড স্টাড লিঙ্ক সামুদ্রিক অ্যাঙ্কর চেইন
