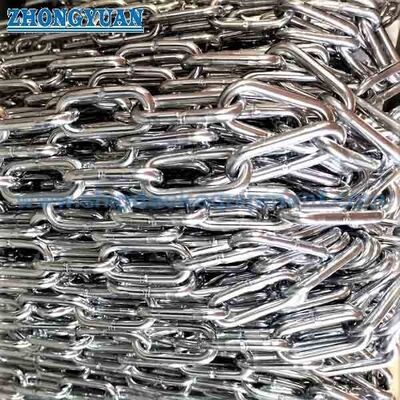

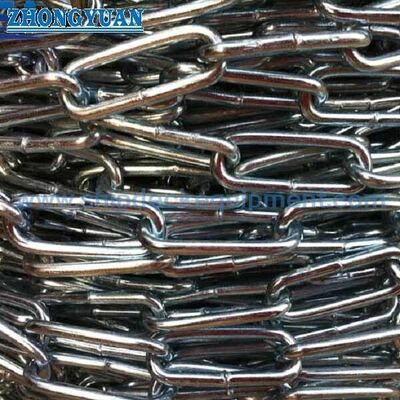

DIN 763 লম্বা-লিঙ্ক গোলাকার ইস্পাত চেইন | পরীক্ষিত নন-ক্যালিব্রেটেড সাধারণ-উদ্দেশ্যের চেইন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড:: | DIN763; | গ্রেড:: | গ্রেড 40, U2, U1, ইত্যাদি |
|---|---|---|---|
| চেইন ব্যাস:: | 13 মিমি থেকে 32 মিমি | প্রতি শটে দৈর্ঘ্য:: | কাস্টমাইজড |
| নির্মাণ:: | ফ্ল্যাশ বাট ঢালাই, | প্রকার:: | ওপেন লিঙ্ক, স্টুডলেস লিঙ্ক; |
| পরীক্ষা:: | প্রমাণ লোড পরীক্ষা, ব্রেক লোড পরীক্ষা, উপাদান সম্পত্তি পরীক্ষা, | পৃষ্ঠ চিকিত্সা:: | হট ডিপ galvanize, বৈদ্যুতিক galvanized, বিরোধী ক্ষয়কারী আঁকা; |
| শ্রেণিবিন্যাস শংসাপত্র:: | TUV, ABS, DNV, LR, RINA, BV, অন্য কোন তৃতীয় পক্ষের পরিদর্শন শংসাপত্র এবং মিল সার্টিফিকেট। | উপাদান গ্রেড:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| বিশেষভাবে তুলে ধরা: | din 763 studless লিঙ্ক চেইন,জার্মান স্ট্যান্ডার্ড studless লিঙ্ক চেইন,32mm স্টেইনলেস স্টীল মুরিং চেইন |
||
পণ্যের বর্ণনা
DIN 763 লম্বা-লিঙ্ক গোলাকার ইস্পাত চেইন | পরীক্ষিত নন-ক্যালিব্রেটেড সাধারণ-উদ্দেশ্য চেইন
পণ্যের সংক্ষিপ্ত বিবরণ
DIN 763 লম্বা-লিঙ্ক গোলাকার ইস্পাত চেইন একটি ঝালাই করা, পরীক্ষিত, নন-ক্যালিব্রেটেড চেইন যা সাধারণ প্রযুক্তিগত ব্যবহারের জন্য যেখানে একটি বৃহত্তর স্পষ্ট লিঙ্ক খোলার এবং প্রতি মিটারে কম লিঙ্ক সংখ্যা উপকারী। লম্বা পিচ ব্যবহারিক সংযোগকারী ক্লিয়ারেন্স এবং নমনীয় রুটিং সরবরাহ করে, যখন নন-ক্যালিব্রেটেড জ্যামিতি মানে এটি পকেট হুইল, ক্যালিব্রেটেড চেইন ড্রাইভ বা উত্তোলন সিস্টেমের জন্য নির্বাচন করা উচিত নয় যার জন্য মিলানো পিচ এবং প্রত্যয়িত উত্তোলন-চেইন গ্রেডের প্রয়োজন।
সামুদ্রিক সরবরাহের জন্য, চেইনটি সাধারণ সুরক্ষা, নিরাপত্তা বেষ্টনী, সরঞ্জাম ধারণ এবং অন্যান্য অ-উত্তোলন কাজের জন্য বিবেচনা করা যেতে পারে, যা উপাদান, ক্ষয় সুরক্ষা, পরীক্ষার ভিত্তি এবং প্রকল্পের স্বীকৃতির সাপেক্ষে। এটি একটি ক্লাস-অনুমোদিত অ্যাঙ্কর চেইন, প্রাথমিক মুরিং চেইন, বয়-মুরিং চেইন, বা উত্তোলন চেইন হিসাবে বর্ণনা করা উচিত নয় যদি না প্রযোজ্য পণ্যের মান, নকশা লোড, পরীক্ষা এবং অনুমোদনের সুযোগ আলাদাভাবে নিশ্চিত করা হয়।
দ্রুত স্পেসিফিকেশন
- মান ভিত্তি: DIN 763:1990-12 → পরীক্ষিত, নন-ক্যালিব্রেটেড, লম্বা-লিঙ্ক গোলাকার ইস্পাত চেইনের জন্য অফিসিয়াল পদবি।
- কনফিগারেশন: খোলা, স্টাডলেস, ঝালাই করা গোলাকার-লিঙ্ক চেইন → লম্বা অভ্যন্তরীণ পিচ সংযোগকারী ক্লিয়ারেন্স সরবরাহ করে এবং প্রতি মিটারে লিঙ্কের সংখ্যা হ্রাস করে।
- প্রকাশিত DIN নামমাত্র পরিসীমা: 1990 সংস্করণে 4–16 মিমি → এই পরিসীমার বাইরে সরবরাহ করা আকারগুলি DIN 763 প্যাটার্ন / কাস্টম আকার হিসাবে বিবেচিত হওয়া উচিত যতক্ষণ না সম্মতি নিশ্চিত হয়।
- প্রধান নির্বাচন মাত্রা: নামমাত্র ব্যাস d, অভ্যন্তরীণ পিচ t, বাইরের প্রস্থ b2, এবং প্রতি মিটার ভর → সংযোগকারী আকার, ক্লিয়ারেন্স, এবং প্রয়োজনীয় চেইন দৈর্ঘ্যের সাথে পরীক্ষা করুন।
- উৎপাদন পদ্ধতি: ফ্ল্যাশ-বাট ঝালাই করা লিঙ্ক নির্মাণ → ঝালাইয়ের ধারাবাহিকতা, লিঙ্কের জ্যামিতি এবং প্রুফ টেস্টিং মূল গুণমান-নিয়ন্ত্রণ পয়েন্ট।
- উপাদানের বিকল্প: কার্বন-ম্যাঙ্গানিজ ইস্পাত বা স্টেইনলেস ইস্পাত অর্ডারের সাপেক্ষে → Q195, Q235, CM490, 20Mn2, SUS 304, এবং SUS 316 সরবরাহকৃত ডেটাতে তালিকাভুক্ত করা হয়েছে; সঠিক গ্রেড সমতা নিশ্চিতকরণের প্রয়োজন।
- পৃষ্ঠের চিকিত্সা: সেলফ-কালার, পেইন্টেড, ইলেক্ট্রো-গ্যালভানাইজড, বা হট-ডিপ গ্যালভানাইজড → ক্ষয় এক্সপোজার এবং মাত্রিক প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।
- লোড পরিভাষা: ওয়ার্কিং লোড, টেস্ট লোড, এবং ব্রেকিং লোড পৃথকভাবে সরবরাহকৃত মান → অনুমোদিত ভিত্তি ছাড়া এগুলি উত্তোলন WLL বা অ্যাঙ্কর-চেইন গ্রেডে রূপান্তরিত করা উচিত নয়।
প্রধান প্রযুক্তিগত প্যারামিটার
| চেইন আকার | অভ্যন্তরীণ দৈর্ঘ্য | বাইরের প্রস্থ | কার্যকরী লোড | পরীক্ষা লোড | ভাঙার লোড | প্রতি মিটার ওজন | |||
| মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | কেজি | এন | এন | কেজি |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: প্রকৃত দায়িত্ব নিশ্চিত করুন এবং DIN 763 সাধারণ-উদ্দেশ্য চেইন গ্রহণযোগ্য কিনা। স্পষ্টভাবে উল্লেখ করুন যদি চেইনটি সামুদ্রিক সুরক্ষা, বেষ্টনী, প্রতিরোধ, স্থির ঝুলন্ত, বা অন্য কোনও অ-উত্তোলন কাজের জন্য হয়।
ধাপ 2: নামমাত্র ব্যাস d, অভ্যন্তরীণ পিচ t, বাইরের প্রস্থ b2, মোট দৈর্ঘ্য বা শট প্রতি দৈর্ঘ্য, শেষ-লিঙ্ক বিন্যাস, সংযোগকারী আকার, এবং প্রয়োজনীয় মাত্রিক সহনশীলতা নিশ্চিত করুন।
ধাপ 3: উপাদান গ্রেড, প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্য, তাপ-চিকিত্সা অবস্থা, এবং প্রতিটি অর্ডার করা আকার DIN 763 মেনে চলতে হবে কিনা বা DIN 763 প্যাটার্ন / কাস্টম আকার হিসাবে সরবরাহ করা যেতে পারে কিনা তা নিশ্চিত করুন।
ধাপ 4: পৃষ্ঠের অবস্থা এবং এক্সপোজার নিশ্চিত করুন: সেলফ-কালার, অ্যান্টি-করোসিভ পেইন্ট, ইলেক্ট্রো-গ্যালভানাইজড, হট-ডিপ গ্যালভানাইজড, বা স্টেইনলেস ইস্পাত, কোনও আবরণ-বেধের প্রয়োজনীয়তা সহ।
ধাপ 5: উদ্ধৃতির আগে পরিদর্শন এবং ডকুমেন্টেশন সুযোগ নিশ্চিত করুন: উপাদান সার্টিফিকেট, প্রস্তুতকারকের পরীক্ষার সার্টিফিকেট, প্রুফ-লোড পরীক্ষা, ব্রেকিং-লোড পরীক্ষা, তৃতীয় পক্ষের সাক্ষী, বা চুক্তির সাপেক্ষে ক্লাস-সম্পর্কিত অনুমোদন।
ধাপ 6: পরিমাণ, প্যাকিং ফর্ম, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, অ্যাপ্লিকেশন অঙ্কন, চেইন-শেষ বিবরণ, এবং উপলব্ধ থাকলে রেফারেন্স ফটোগুলি সরবরাহ করুন।
গঠন
গোলাকার ইস্পাত লিঙ্ক | লম্বা অভ্যন্তরীণ পিচ | খোলা স্টাডলেস লিঙ্ক | ফ্ল্যাশ-বাট ঝালাই করা জয়েন্ট | নন-ক্যালিব্রেটেড জ্যামিতি | নির্দিষ্ট পৃষ্ঠ ফিনিস | কাটা দৈর্ঘ্য বা কাস্টমাইজড শট দৈর্ঘ্য
ঝালাই, পরীক্ষা ও গুণমানের সুবিধা
- লম্বা-লিঙ্ক জ্যামিতি একটি তুলনামূলক শর্ট-লিঙ্ক চেইনের চেয়ে শ্যাকল, হুক, সংযোগকারী এবং রুটিংয়ের জন্য একটি বৃহত্তর স্পষ্ট খোলার সরবরাহ করে, সংযোগকারী-ফিট যাচাইকরণের সাপেক্ষে।
- ফ্ল্যাশ-বাট ঝালাই একটি অবিচ্ছিন্ন ঝালাই করা লিঙ্ক তৈরি করে; উৎপাদন নিয়ন্ত্রণ ঝালাইয়ের উপচে পড়া, তাপ-প্রভাবিত অঞ্চলের অবস্থা, লিঙ্কের আকৃতি এবং ক্ষতিকারক ধারালো প্রান্ত অপসারণের উপর দৃষ্টি নিবদ্ধ করা উচিত।
- d, t, এবং b2 এর মাত্রিক পরিদর্শন সংযোগকারী সামঞ্জস্য এবং প্রতি মিটারে ধারাবাহিক ভর সমর্থন করে, যখন স্বীকার করে যে DIN 763 একটি নন-ক্যালিব্রেটেড চেইন স্ট্যান্ডার্ড।
- প্রুফ-লোড এবং ব্রেকিং-লোড টেস্টিং চুক্তিবদ্ধ পরীক্ষা পরিকল্পনা অনুসারে ব্যবস্থা করা যেতে পারে; পরীক্ষার ফ্রিকোয়েন্সি, নমুনা ভিত্তি, গ্রহণযোগ্যতার মানদণ্ড, এবং সাক্ষী সুযোগ ক্রয় আদেশে উল্লেখ করা উচিত।
- উপাদানের নির্বাচন এবং তাপ-চিকিত্সা প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্যগুলির সাথে মিলানো উচিত। মাইল্ড-ইস্পাত, উচ্চ-শক্তির C-Mn ইস্পাত, এবং স্টেইনলেস-ইস্পাত ভেরিয়েন্টগুলি একটি যাচাইবিহীন লোড টেবিল ভাগ করা উচিত নয়।
- গ্যালভানাইজিং বা আবরণ ক্ষয় প্রতিরোধ ক্ষমতা উন্নত করে, তবে আবরণ পদ্ধতি এবং বেধ মাত্রিক ক্লিয়ারেন্স, পৃষ্ঠের অবস্থা এবং পরিষেবা পরিবেশের সাথে বিবেচনা করে নির্বাচন করা উচিত।
- ব্যাচ সনাক্তকরণ, উপাদান ট্রেসেবিলিটি, এবং পরীক্ষার রেকর্ডগুলি চুক্তিবদ্ধ ডকুমেন্টেশন সুযোগ অনুসারে অন্তর্ভুক্ত করা যেতে পারে, স্ট্যান্ডার্ড ডেলিভারি হিসাবে অনুমান করার পরিবর্তে।
কাস্টম বৈশিষ্ট্য
- মান: DIN 763:1990-12 → পরীক্ষিত, নন-ক্যালিব্রেটেড, লম্বা-লিঙ্ক গোলাকার ইস্পাত চেইন সাধারণ প্রযুক্তিগত ব্যবহারের জন্য।
- মান অবস্থা: 1990 সংস্করণ DIN Media দ্বারা বর্তমান হিসাবে তালিকাভুক্ত → DIN 763:2026-03 একটি খসড়া এবং চূড়ান্ত প্রকাশিত মান হিসাবে উদ্ধৃত করা উচিত নয়।
- প্রকার: খোলা, স্টাডলেস, লম্বা-লিঙ্ক চেইন → লিঙ্কের ভিতরে কোনও স্টাড লাগানো নেই।
- নামমাত্র ব্যাস: প্রকাশিত 1990 স্ট্যান্ডার্ড পরিসীমার মধ্যে 4–16 মিমি → 2–32 মিমি সরবরাহকারীর পরিসীমা আকার-বাই-আকার নিশ্চিতকরণের প্রয়োজন।
- উপাদান: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 সরবরাহকৃত ডেটাতে তালিকাভুক্ত → সঠিক সমতুল্য স্পেসিফিকেশন এবং যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করতে হবে।
- তাপ চিকিত্সা: উপাদান এবং লক্ষ্য বৈশিষ্ট্য অনুসারে → উচ্চ-শক্তির গ্রেডের জন্য তাপ-চিকিত্সা চক্র এবং গ্রহণযোগ্যতার মান উল্লেখ করতে হবে।
- পৃষ্ঠের চিকিত্সা: পেইন্টেড / ইলেক্ট্রো-গ্যালভানাইজড / হট-ডিপ গ্যালভানাইজড / স্টেইনলেস ফিনিস → এক্সপোজার এবং আবরণ স্পেসিফিকেশন অনুসারে নির্বাচন করুন।
- পরীক্ষা: উপাদান পরীক্ষা / প্রুফ-লোড পরীক্ষা / ব্রেকিং-লোড পরীক্ষা চুক্তিবদ্ধ সুযোগ অনুসারে → পরীক্ষার ভিত্তি এবং নমুনা ফ্রিকোয়েন্সি নিশ্চিত করতে হবে।
- ব্যবহারের সীমাবদ্ধতা: সাধারণ-উদ্দেশ্য অ-উত্তোলন চেইন → পৃথক অনুমোদন ছাড়া উত্তোলন চেইন, প্রত্যয়িত অ্যাঙ্কর চেইন, বা ক্লাস-অনুমোদিত মুরিং চেইন হিসাবে প্রচার করা উচিত নয়।
কিভাবে কাজ করে
ধারণ বা সংযোগকারী বল শেষ ফিটিংয়ের মাধ্যমে প্রবেশ করে → গোলাকার লিঙ্কগুলিArticulation করে এবং ঝালাই করা চেইনের মাধ্যমে টেনসাইল বল প্রেরণ করে → লম্বা পিচ সংযোগকারী এবং রুটিং ক্লিয়ারেন্স সরবরাহ করে → চুক্তিবদ্ধ পরীক্ষা সরবরাহকৃত ব্যাচ যাচাই করে → পৃষ্ঠ সুরক্ষা অপারেটিং পরিবেশের জন্য নির্বাচন করা হয়
অ্যাপ্লিকেশন
সাধারণ সামুদ্রিক সুরক্ষা | ডেক নিরাপত্তা চেইন এবং বেষ্টনী | সরঞ্জাম প্রতিরোধ | শিল্প ও কৃষি সাধারণ-উদ্দেশ্য চেইন | অ-উত্তোলন স্থির চেইন সমাবেশ | অনুমোদিত প্রকল্পের দায়িত্বের জন্য কাস্টমাইজড চেইন দৈর্ঘ্য
শংসাপত্র ও সুবিধা
প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, চুক্তিবদ্ধ পরীক্ষা পরিকল্পনা এবং অনুমোদন পদ্ধতি অনুসারে পরিদর্শন এবং ডকুমেন্টেশন ব্যবস্থা করা যেতে পারে। কোনও ক্লাস বা তৃতীয় পক্ষের সার্টিফিকেট অনুমান করা উচিত নয় যদি না এটি উদ্ধৃতি এবং ক্রয় আদেশে অন্তর্ভুক্ত থাকে।
শংসাপত্র / পরিদর্শন বিকল্প, পূর্ব নিশ্চিতকরণের সাপেক্ষে: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, তৃতীয় পক্ষের পরিদর্শন, এবং প্রস্তুতকারকের পরীক্ষার সার্টিফিকেট।

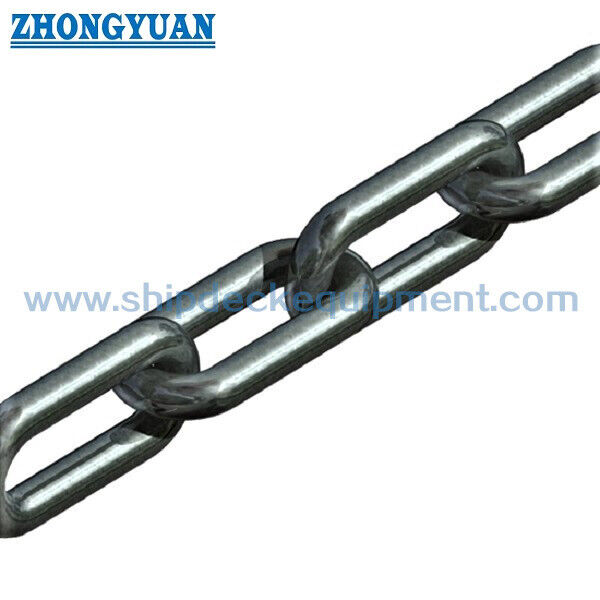

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: DIN 763 লম্বা-লিঙ্ক চেইন কি উত্তোলনের জন্য উপযুক্ত?
উত্তর 1: এটি কেবল ওভারহেড-লিফটিং চেইন হিসাবে নির্বাচন করা উচিত নয় কারণ ওয়ার্কিং, টেস্ট, এবং ব্রেকিং লোড দেখানো হয়েছে। লিফটিং ব্যবহারের জন্য প্রযোজ্য লিফটিং-চেইন স্ট্যান্ডার্ড, গ্রেড, ডিজাইন ফ্যাক্টর, মার্কিং, টেস্টিং, এবং সার্টিফিকেশন প্রয়োজন।
প্রশ্ন 2: 2 মিমি থেকে 32 মিমি পর্যন্ত প্রতিটি আকার কি DIN 763 হিসাবে বর্ণনা করা যেতে পারে?
উত্তর 2: প্রকাশিত DIN 763:1990-12 সুযোগটি সাধারণত 4 মিমি থেকে 16 মিমি পর্যন্ত নামমাত্র ব্যাস দ্বারা চিহ্নিত করা হয়। সেই পরিসীমার বাইরের আকারগুলি DIN 763 প্যাটার্ন বা কাস্টম লম্বা-লিঙ্ক চেইন হিসাবে বর্ণনা করা উচিত যতক্ষণ না প্রযোজ্য অঙ্কন এবং পরীক্ষা ডকুমেন্টেশন দ্বারা মাত্রিক এবং যান্ত্রিক সম্মতি নিশ্চিত হয়।
প্রশ্ন 3: একটি নির্ভরযোগ্য উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?
উত্তর 3: অ্যাপ্লিকেশন, নামমাত্র ব্যাস, লিঙ্ক মাত্রা, মোট দৈর্ঘ্য বা শট দৈর্ঘ্য, শেষ-লিঙ্ক বিন্যাস, উপাদান, তাপ চিকিত্সা, পৃষ্ঠ ফিনিস, প্রয়োজনীয় ওয়ার্কিং / টেস্ট / ব্রেকিং লোড ভিত্তি, পরিদর্শন সুযোগ, পরিমাণ, প্যাকিং, গন্তব্য, এবং ডেলিভারি সময় নিশ্চিত করুন।
