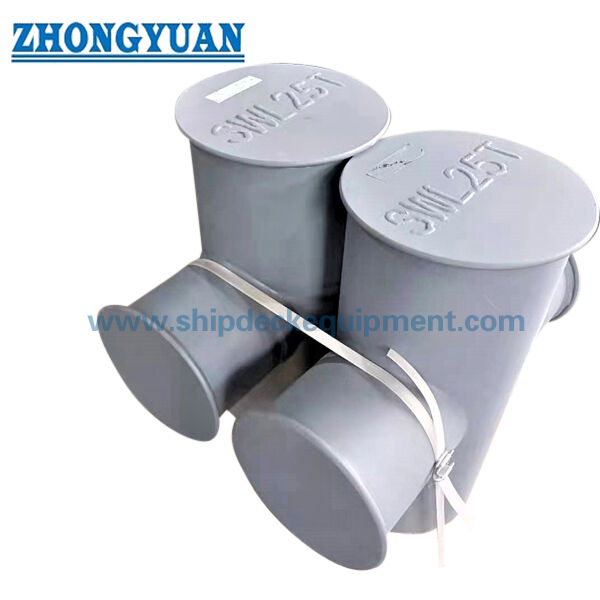

ইস্পাত পাইপ তৈরি মেরিন ক্রস বিট | JIS F 2804-1976 শিপ মুরিং বিট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2804-1976 | নামমাত্র ব্যাস: | ১৫০ থেকে ৩৫০ মিমি |
|---|---|---|---|
| প্রযুক্তিগত মান: | জিবি 10106-88 এবং জিস এফ 2804-76 | উপাদান: | হালকা ইস্পাত; স্টেইনলেস স্টিল |
| ওজন: | 33 থেকে 186 কেজি | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | JIS F 2804-1976 শিপস ক্রস বিট,মাইল্ড স্টিল শিপ ক্রস বিট,স্টেইনলেস স্টিল শিপ ক্রস বিট |
||
পণ্যের বর্ণনা
ইস্পাত পাইপ ফ্যাব্রিকেটেড মেরিন ক্রস বিট JIS F 2804-1976 জাহাজ মোরিং বিট
পণ্যের সংক্ষিপ্ত বিবরণ
ইস্পাত পাইপ তৈরি সামুদ্রিক ক্রস বিটটি JIS F 2804-1976 এর উপর ভিত্তি করে একটি ডেক ওয়েল্ডড মোরিং ফিটিং।এটি একটি উল্লম্ব প্রধান পাইপ এবং একটি অনুভূমিক ক্রস পাইপ ব্যবহার করে একটি পরিষ্কার দড়ি লিড এবং জাহাজের mooring লাইন জন্য হোল্ডিং পয়েন্ট প্রদানপণ্যটি সাধারণত মোরিং ডেকের উপর ইনস্টল করা হয় এবং জাহাজের মোরিং বিন্যাস, দড়ি ব্যাসার্ধ, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং স্পেসিফিকেশন, লেপ সিস্টেম,এবং পরিদর্শন প্রয়োজনীয়তা.
এই পাইপ উত্পাদিত সংস্করণের জন্য, উত্পাদন ফোকাস welded পাইপ সমাবেশ।ডেক সংযোগ প্রকল্প ঢালাই পদ্ধতি অনুযায়ী গভীর অনুপ্রবেশ গ্রুভ ঢালাই জন্য bevel প্রান্ত সঙ্গে প্রস্তুত করা উচিত. অনুভূমিক পাইপ এবং উল্লম্ব প্রধান পাইপ এছাড়াও bevel-প্রস্তুত welded joints সঙ্গে একত্রিত করা হয়। প্লেট ঘূর্ণিত পাইপ নির্মাণ তুলনায়,seamless বা ঝালাই ইস্পাত পাইপ ভাল বৃত্তাকারতা প্রদান করতে পারেন; যদি রোপ-যোগাযোগের এলাকায় একটি ফ্যাব্রিকেটেড সিউম বিদ্যমান থাকে, তবে এটি রোপের স্থানীয় ক্ষতি হ্রাস করার জন্য পোষাক এবং মসৃণ মাউন্ট করা উচিত।
দ্রুত বিবরণী
• পণ্যের ধরনঃ স্টিলের পাইপ তৈরি সামুদ্রিক ক্রস বিট → ডেক মোরিং ফিটিং রোপ হোল্ডিং এবং দিক নিয়ন্ত্রণের জন্য।
• স্ট্যান্ডার্ডঃ JIS F 2804-1976 → নামমাত্র ব্যাসার্ধ, মাত্রা, ওজন এবং প্রযোজ্য তারের দড়ি ব্যাসার্ধের জন্য রেফারেন্স।
• নামমাত্র ব্যাসার্ধের পরিসীমাঃ ১৫০ থেকে ৩৫০ মিমি → সরবরাহিত টেবিলে ছোট এবং মাঝারি জাহাজের মোরিং ডেকের ব্যবস্থা অন্তর্ভুক্ত রয়েছে।
• নির্মাণঃ উল্লম্ব প্রধান পাইপ + অনুভূমিক ক্রস পাইপ → একটি welded পাইপ সমাবেশ সঙ্গে ক্রস টাইপ দড়ি ধরে রাখা জ্যামিতি।
• ঢালাই ফোকাসঃ কনভ-প্রস্তুত ডেক জয়েন্ট এবং পাইপ-টু-পাইপ জয়েন্ট → অনুমোদিত WPS বা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী গভীর অনুপ্রবেশ ঢালাই সমর্থন করে।
• দড়ি সুরক্ষা ফোকাসঃ ইস্পাত পাইপ গোলাকারতা এবং মাটি মসৃণ ঢালাই seams → ধারালো স্থানীয় যোগাযোগ এবং দড়ি পরিধান কমাতে সাহায্য করে।
• ওজন পরিসীমাঃ 33 থেকে 186 কেজি → হ্যান্ডলিং, ডেক ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ স্টেইনলেস স্টীল, বা কাস্টমাইজড সমাপ্তি → চূড়ান্ত সিস্টেমটি পাত্রে নির্দিষ্টকরণ অনুসরণ করা উচিত।
প্রধান প্রযুক্তিগত পরামিতি
JIS F 2804-1976 ইস্পাত পাইপের জন্য প্রধান ওয়েব পেজ পরামিতিগুলি সামুদ্রিক ক্রস বিট। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি।দড়ি ব্যাসার্ধটি সরবরাহিত টেবিল থেকে রেফারেন্স তারের দড়ি ব্যাসার্ধ এবং SWL বা MBL হিসাবে পড়া উচিত নয়.
| নামমাত্র দিন। | মাত্রা ((মিমি) |
তারের দড়ি ডায়া. |
|||||||
| এইচ | h | বি | ডি | ডি১ | ডি২ | ডি৩ | ওজন ((কেজি) | ||
| 150 | 480 | 280 | 460 | 165 | 114 | 206 | 158 | 33 | 16 |
| 200 | 560 | 320 | 520 | 216 | 165 | 256 | 206 | 60 | 22 |
| 250 | 640 | 360 | 610 | 267 | 216 | 308 | 256 | 102 | 28 |
| 300 | 680 | 380 | 660 | 318 | 267 | 360 | 308 | 154 | 34 |
| 350 | 720 | 420 | 720 | 355 | 267 | 400 | 312 | 186 | 38 |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ JIS F ২৮০৪-১৯৭৬ স্টিলের পাইপটি ভর্তি অঙ্কন অনুযায়ী 150 থেকে 350 নামমাত্র ব্যাসার্ধের একটি ক্রস বিট দিয়ে তৈরি।
পদক্ষেপ ২ঃ মোরিংয়ের ব্যবস্থা, দড়ি ব্যাস, দড়ি নেতৃত্বের দিক, ডেক ইনস্টলেশনের অবস্থান এবং অর্ডারটি নতুন বিল্ডিং বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।
ধাপ ৩ঃ ডেক ওয়েল্ডিং ইন্টারফেস, বেভেল প্রস্তুতি, ডেক রিইনফোর্সমেন্ট এবং যেকোনো শিপইয়ার্ড ওয়েল্ডিং বা এনডিটি প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 4: উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত পাইপ, স্টেইনলেস স্টীল পাইপ, বা অন্যান্য প্রকল্প-প্রয়োজনীয় গ্রেড; এছাড়াও পাইপ প্রাচীর বেধ বা পাইপ সময়সূচী নিশ্চিত করুন যদি নির্দিষ্ট।
ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, চূড়ান্ত পেইন্ট, গ্যালভানাইজড ফিনিস, আয়না / সাটিন পোলিশ স্টেইনলেস স্টিল, বা কাস্টমাইজড ফিনিস।
ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে সার্টিফিকেটের আওতা নিশ্চিত করুনঃ প্রযোজকের সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস সার্টিফিকেট, সাক্ষী পরিদর্শন বা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ক্লাস অনুমোদন।
ধাপ ৭ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জিএ/ইনস্টলেশন অঙ্কন এবং রেফারেন্স ফটো প্রদান করুন।
কাঠামো
Steel pipe vertical main post | Horizontal cross pipe | Bevel-prepared pipe intersection weld | Deck welded base interface | Smooth rope-contact surface | Ground weld seam where required | Shop primer or specified surface finish
পাইপ ফ্যাব্রিকেশন, ওয়েল্ডিং এবং দড়ি সুরক্ষা সুবিধা
• ইস্পাত পাইপ ফ্যাব্রিকেটেড কনস্ট্রাকশন প্লেট রোলড পাইপ কনস্ট্রাকশনের তুলনায় ভাল গোলাকারতা প্রদান করে, যা একটি মসৃণ দড়ি-যোগাযোগ জ্যামিতি বজায় রাখতে সহায়তা করে।
• ডেক সংযোগটি অনুমোদিত ডাব্লুপিএস এবং প্রকল্পের ldালাইয়ের প্রয়োজনীয়তা অনুসারে গভীর অনুপ্রবেশ গ্রিভ ldালাইয়ের জন্য কোভেল প্রান্ত দিয়ে প্রস্তুত করা যেতে পারে।
• অনুভূমিক ক্রস পাইপ এবং উল্লম্ব প্রধান পাইপ নিয়ন্ত্রণযুক্ত বেভাল প্রস্তুতির সাথে একত্রিত করা উচিত যাতে ওয়েল্ড অ্যাক্সেস এবং জয়েন্টের ধারাবাহিকতা উন্নত হয়।
• দড়ি যোগাযোগের পৃষ্ঠের কাছাকাছি অবস্থিত ওয়েল্ড সিউমগুলি আবৃত করা উচিত, মাউন্ট করা উচিত, এবং মসৃণ করা উচিত যাতে দড়িটি একটি উত্থাপিত সিউম, ধারালো প্রান্ত, বা অসামান্য বুট জয়েন্ট দ্বারা ক্ষতিগ্রস্ত না হয়।
• ডেক ওয়েল্ডেড ইনস্টলেশনটি শক্তিশালী ডেক কাঠামোর মধ্যে মোরিং শক্তি স্থানান্তর করতে দেয়; ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডের বিশদটি জাহাজঘর বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
• 150 থেকে 350 মিমি নামমাত্র ব্যাসার্ধের পরিসীমা একটি পরিষ্কার নির্বাচন পথ প্রদান করে যখন পাত্রে অঙ্কন JIS F 2804-1976 ক্রস বিট মাত্রা নির্দিষ্ট করে।
• পৃষ্ঠের চিকিত্সাটি জাহাজের কাঠামোর আবরণ প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যেতে পারে, যার মধ্যে স্টোর প্রাইমার, চূড়ান্ত পেইন্ট, গ্যালভানাইজড ফিনিস বা স্টেইনলেস স্টিলের পলিশিং অন্তর্ভুক্ত রয়েছে।
• অর্ডার প্রয়োজনীয়তা অনুযায়ী পরিদর্শন এবং শংসাপত্রের সুযোগ ব্যবস্থা করা যেতে পারে, তবে ক্লাস শংসাপত্র বা সাক্ষী পরিদর্শন উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউট
• স্ট্যান্ডার্ডঃ JIS F 2804-1976 → যখন জাহাজঘর বা মালিকের স্পেসিফিকেশন এই স্ট্যান্ডার্ড ক্রস বিট বিন্যাস প্রয়োজন তখন ব্যবহার করুন।
• পণ্যের কনফিগারেশনঃ স্টিলের পাইপ তৈরি ক্রস বিট → ডেক মোরিং অ্যাপ্লিকেশনগুলির জন্য অনুভূমিক ক্রস পাইপ সহ উল্লম্ব প্রধান পাইপ।
• নামমাত্র ব্যাসার্ধঃ 150 / 200 / 250 / 300 / 350 মিমি → জাহাজের অঙ্কন, দড়ি ব্যাসার্ধ এবং ডেকের বিন্যাস অনুযায়ী নির্বাচন করুন।
• উপাদানঃ সরবরাহিত স্পেসিফিকেশন অনুযায়ী হালকা ইস্পাত বা স্টেইনলেস স্টীল → সঠিক গ্রেড এবং পাইপ প্রাচীর বেধ উত্পাদন আগে নিশ্চিত করা উচিত।
• ইনস্টলেশনঃ ডেক ঢালাই → ডেক শক্তিশালীকরণ, ঢালাই প্রস্তুতি, এবং ইনস্টলেশন অবস্থান অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• ওয়েল্ডিং প্রস্তুতিঃ অনুমোদিত WPS বা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বেভেল-প্রস্তুত ডেক জয়েন্ট এবং পাইপ ছেদ → গভীর অনুপ্রবেশ ওয়েল্ডিং।
• দড়ি যোগাযোগ সমাপ্তিঃ মসৃণ ইস্পাত পাইপ পৃষ্ঠ এবং গ্রাউন্ড ঢালাই seam যেখানে প্রয়োজন → যোগাযোগ এলাকায় দড়ি পরিধান কমাতে সাহায্য করে।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ, বা কাস্টমাইজড সমাপ্তি → চূড়ান্ত লেপ জাহাজের স্পেসিফিকেশন অনুসরণ করে।
• সার্টিফিকেটের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী উপলব্ধ → ক্লাস পরিদর্শন এবং সার্টিফিকেটের স্তর উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Mooring rope is led to the cross bitt → Rope turns around the smooth steel pipe body or cross pipe as arranged in the mooring plan → Local rope contact force is carried by the welded pipe assembly → Force is transferred through the deck welded base to the reinforced deck structure → Weld inspection and final coating are completed according to project requirement
অ্যাপ্লিকেশন
মালবাহী জাহাজ∙ ট্যাঙ্কার∙ বাল্ক ক্যারিয়ার∙ কনটেইনার জাহাজ∙ ওয়ার্কবোট∙ ট্যাগবোট∙ ডেক মোরিং স্টেশন∙ নতুন বিল্ডিং প্রকল্প∙ JIS F 2804 ক্রস বিট প্রতিস্থাপন
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

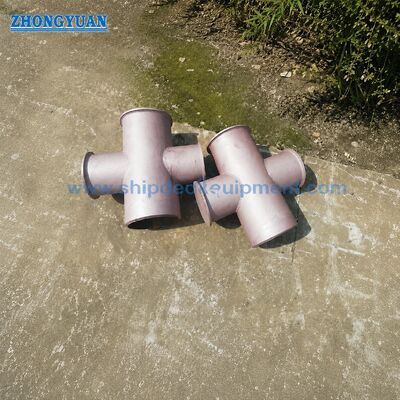

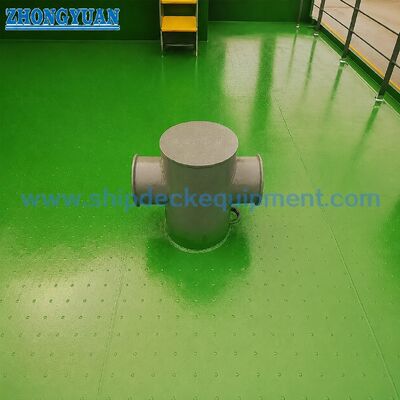

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: JIS F 2804 ক্রস বিট টেবিল SWL প্রদান করে?
উত্তর 1: সরবরাহিত টেবিলে কোনও SWL সরবরাহ করা হয়নি। টেবিলটি নামমাত্র ব্যাসার্ধ, প্রধান মাত্রা, ওজন এবং রেফারেন্স তারের দড়ি ব্যাসার্ধ সরবরাহ করে।তারের দড়ি ব্যাসার্ধকে পণ্য SWL বা MBL হিসাবে ব্যাখ্যা করা উচিত নয়. বাছাই মোরিং বিন্যাস, দড়ি ব্যাসার্ধ, নকশা লোড, ডেক শক্তিশালীকরণ, ঢালাই বিস্তারিত, এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তা অনুযায়ী পরীক্ষা করা উচিত।
প্রশ্ন ২ঃ এই ক্রস বিটের জন্য প্লেট-ওয়াল্ড পাইপের পরিবর্তে স্টিলের পাইপ কেন ব্যবহার করবেন?
A2: ইস্পাত পাইপ সাধারণত প্লেট ঘূর্ণিত পাইপ তুলনায় ভাল বৃত্তাকারতা এবং একটি পরিষ্কার দড়ি যোগাযোগ পৃষ্ঠ প্রদান করে। প্লেট ঘূর্ণিত পাইপ একটি লম্বা সিম বা স্থানীয় অসামঞ্জস্য থাকতে পারে; যদি এটি ব্যবহার করা হয়,সিলিং এবং বট ওয়েল্ড এলাকা দড়ি ক্ষতি কমাতে মসৃণ গ্রাউন্ড করা উচিতচূড়ান্ত নির্মাণ প্রকল্পের উপাদান এবং উত্পাদন প্রয়োজনীয়তা অনুসরণ করা উচিত।
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: স্ট্যান্ডার্ড, নামমাত্র ব্যাসার্ধ, উপাদান গ্রেড, পাইপ প্রাচীর বেধ যদি নির্দিষ্ট করা হয়, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের সুযোগ, ঢালাই / পরিদর্শন প্রয়োজনীয়তা, ডেক ইনস্টলেশন অঙ্কন নিশ্চিত করুন,ডেলিভারি, এবং প্রয়োজনীয় ডেলিভারি সময়.
