9-রোলার ইউনিভার্সাল ফায়ারলিড জাহাজের মোরিং এবং ট্যাগিংয়ের জন্য।

৯-রোলার ইউনিভার্সাল ফেয়ারলিড ফর শিপ মোরিং ও টোয়িং | CB*3062-79 টাইপ E

পণ্যের সংক্ষিপ্ত বিবরণ

CB*3062 টাইপ E মেরিন ৯ রোলার ফেয়ারলিড হল একটি ইউনিভার্সাল রোলার ফেয়ারলিড যা জাহাজের নোঙর, টাগিং দড়ি গাইড করা এবং বহু-দিকনির্দেশক দড়ি চালনার জন্য ব্যবহৃত হয়। এটি ফ্রি-বোর্ড ডেকের জাহাজের পাশে লাগানো হয় এবং সাতটি দিক থেকে দড়ি গাইড করার জন্য পাঁচটি উল্লম্ব রোলার এবং চারটি অনুভূমিক রোলার ব্যবহার করে, যা দড়ি এবং স্থির ডেকের কাঠামোর মধ্যে সরাসরি ঘর্ষণ কমিয়ে দেয়।

সাধারণ তিন-রোলার বা চার-রোলার ফেয়ারলিডের তুলনায়, টাইপ E নয়-রোলার ব্যবস্থা জটিল নোঙর স্টেশন, টাগ ও ওয়ার্কবোট ডেক লেআউট, অফশোর সাপোর্ট ভেসেল ব্যবস্থা এবং নৌ বা বাণিজ্যিক জাহাজের অ্যাপ্লিকেশনের জন্য একটি বিস্তৃত দড়ি গাইড করার সুবিধা প্রদান করে। সরবরাহকৃত ব্যাস পরিসীমা অনুযায়ী পণ্যটি স্টিলের তারের দড়ি এবং নাইলন দড়ি দিয়ে ব্যবহার করা যেতে পারে; চূড়ান্ত লোড ভিত্তি, ডেক শক্তিশালীকরণ, ওয়েল্ডিংয়ের বিবরণ, বিয়ারিং ব্যবস্থা, কোটিং সিস্টেম এবং সার্টিফিকেটের পরিধি জাহাজের অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: টাইপ E ইউনিভার্সাল নয়-রোলার ফেয়ারলিড → জাহাজের নোঙর এবং টাগিং ব্যবস্থার জন্য বহু-দিকনির্দেশক দড়ি গাইড করা।

• স্ট্যান্ডার্ড: CB*3062-79 → টাইপ E পদবি, রোলার ব্যবস্থা, প্রধান মাত্রা, দড়ির ব্যাস পরিসীমা এবং ওজনের জন্য রেফারেন্স।

• রোলার ব্যবস্থা: ৫টি উল্লম্ব রোলার + ৪টি অনুভূমিক রোলার → সাতটি দিক থেকে দড়ি গাইড করা সমর্থন করে এবং দড়ির ঘর্ষণ কমাতে সাহায্য করে।

• প্রযোজ্য দড়ির পরিসীমা: স্টিলের তারের দড়ি ১৯.৫–৬৮.০ মিমি এবং নাইলন দড়ি ৩৬–১০০ মিমি → সরবরাহকৃত টেবিলের মধ্যে বিভিন্ন নোঙর দড়ির নির্বাচনের জন্য উপযুক্ত।

• ওজন পরিসীমা: ৩০২–৬৪৩২ কেজি → শিপইয়ার্ড হ্যান্ডলিং, ডেক ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য গুরুত্বপূর্ণ।

• উপাদানের বিকল্প: C-Mn স্টিল, মাইল্ড স্টিল, বা স্টেইনলেস স্টিল → চূড়ান্ত উপাদানের গ্রেড অঙ্কন, স্পেসিফিকেশন এবং সার্টিফিকেটের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।

• পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → পালিশ করা, গ্যালভানাইজড, বা কাস্টমাইজড মেরিন কোটিং নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।

• সার্টিফিকেটের পরিধি: প্রকল্পের প্রয়োজনীয়তা অনুসারে শ্রেণীবিভাগ সার্টিফিকেট ব্যবস্থা করা যেতে পারে → অর্ডারে নিশ্চিত না হওয়া পর্যন্ত ডিফল্ট সরবরাহ হিসাবে বিবেচিত হয় না।

প্রধান প্রযুক্তিগত প্যারামিটার

CB*3062-79 টাইপ E নয়-রোলার ইউনিভার্সাল ফেয়ারলিডের জন্য প্রধান ওয়েবপেজ নির্বাচন ডেটা। মাত্রাগুলি মিমি-তে দেওয়া আছে যদি না অন্যথায় উল্লেখ করা হয়।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: CB*3062-79 টাইপ E নয়-রোলার ইউনিভার্সাল ফেয়ারলিড এবং প্রয়োজনীয় স্টিলের তারের দড়ি বা নাইলন দড়ির ব্যাস নিশ্চিত করুন।

ধাপ ২: দড়ির চালনার দিক, জাহাজের পাশ / ফ্রি-বোর্ড ডেক ইনস্টলেশন অবস্থান, নোঙর ব্যবস্থা এবং ফেয়ারলিডটি নতুন নির্মাণ নাকি প্রতিস্থাপনের জন্য তা নিশ্চিত করুন।

ধাপ ৩: জাহাজের অঙ্কন অনুসারে ডিজাইন লোড ভিত্তি, দড়ির MBL, রেফারেন্স SWL প্রয়োজনীয়তা, ডেক শক্তিশালীকরণ, ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।

ধাপ ৪: উপাদানের গ্রেড, রোলার / শ্যাফ্ট / বিয়ারিং বা বুশিংয়ের প্রয়োজনীয়তা, লুব্রিকেশন ব্যবস্থা এবং ক্ষয় সুরক্ষা প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৫: পৃষ্ঠের চিকিৎসা, চূড়ান্ত কোটিং সিস্টেম, গ্যালভানাইজড বা স্টেইনলেস স্টিলের বিকল্প, পরিমাণ, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।

ধাপ ৬: উদ্ধৃতির আগে সার্টিফিকেশন এবং পরিদর্শন পরিধি নিশ্চিত করুন, যার মধ্যে প্রস্তুতকারকের সার্টিফিকেট, উপাদানের সার্টিফিকেট, ক্লাস সার্টিফিকেট, সাক্ষী পরিদর্শন, বা প্রকল্প-নির্দিষ্ট অনুমোদনের প্রয়োজনীয়তা অন্তর্ভুক্ত।

কাঠামো

ওয়েল্ডেড / ফ্যাব্রিকেটেড ফেয়ারলিড ফ্রেম | ৫টি উল্লম্ব রোলার | ৪টি অনুভূমিক রোলার | রোলার শ্যাফ্ট | বিয়ারিং বা বুশিংয়ের অবস্থান নিশ্চিত করতে হবে | দড়ি-যোগাযোগকারী রোলার পৃষ্ঠ | জাহাজের পাশের ডেক ইনস্টলেশন ইন্টারফেস | মেরিন কোটিং বা নির্দিষ্ট পৃষ্ঠের চিকিৎসা

নোঙর, টাগিং ও ইঞ্জিনিয়ারিং সুবিধা

• নয়-রোলার লেআউট উল্লম্ব এবং অনুভূমিক দড়ি-যোগাযোগকারী পৃষ্ঠগুলিকে একত্রিত করে, যা জটিল দড়ি চালনার কোণের জন্য উপযুক্ত যেখানে দড়ি বিভিন্ন ডেকের দিক থেকে আসতে পারে।

• ফ্রি-টার্নিং রোলারগুলি ফেয়ারলিড বডির বিরুদ্ধে স্লাইডিং ঘর্ষণ কমাতে সাহায্য করে এবং নোঙর বা টাগিং অপারেশনের সময় স্টিলের তারের দড়ি এবং নাইলন দড়ির পৃষ্ঠগুলির উন্নত সুরক্ষায় সহায়তা করে।

• টাইপ E ব্যবস্থা সাধারণ তিন-রোলার বা চার-রোলার ফেয়ারলিডের চেয়ে একটি বিস্তৃত গাইড করার পরিসীমা প্রদান করে, যা সীমিত দড়ি অ্যালাইনমেন্ট নিয়ন্ত্রণ সহ জাহাজের পাশের নোঙর স্টেশনগুলির জন্য দরকারী।

• রোলার, শ্যাফ্ট এবং বিয়ারিং / বুশিং এলাকাগুলি পরিদর্শন, লুব্রিকেশন এবং রক্ষণাবেক্ষণের অ্যাক্সেসের জন্য ডিজাইন করা উচিত যাতে জাহাজের অপারেশনের সময় রোলার ঘূর্ণন নির্ভরযোগ্য থাকে।

• ফেয়ারলিডটি দড়ির ব্যাস, দড়ির MBL, চালনার কোণ, ডেক শক্তিশালীকরণ, ওয়েল্ডিংয়ের বিবরণ এবং ক্লাস পরিদর্শনের প্রয়োজনীয়তার সাথে একসাথে নির্বাচন করা উচিত; দড়ির ভাঙার লোড সরাসরি পণ্যের SWL হিসাবে বিবেচিত হওয়া উচিত নয়।

• পৃষ্ঠের প্রস্তুতি এবং কোটিং জাহাজের পেইন্টিং স্পেসিফিকেশনের সাথে মেলানো যেতে পারে, যখন স্টেইনলেস স্টিল বা গ্যালভানাইজড পৃষ্ঠের চিকিৎসা বিশেষ ক্ষয় বা রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য আলোচনা করা যেতে পারে।

• শ্রেণীবিভাগ পরিদর্শন, উপাদানের ট্রেসেবিলিটি এবং সাক্ষী পরীক্ষা প্রকল্পের প্রয়োজনীয়তা এবং ক্লাস অনুমোদনের পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB*3062-79 → যখন জাহাজের অঙ্কন বা শিপইয়ার্ড স্পেসিফিকেশন এই ইউনিভার্সাল রোলার ফেয়ারলিড স্ট্যান্ডার্ডের জন্য কল করে তখন ব্যবহার করুন।

• টাইপ: টাইপ E → নয়-রোলার কনফিগারেশন যাতে পাঁচটি উল্লম্ব এবং চারটি অনুভূমিক রোলার থাকে।

• দড়ির সামঞ্জস্যতা: স্টিলের তারের দড়ি এবং নাইলন দড়ি → সরবরাহকৃত দড়ির ব্যাস পরিসীমা এবং জাহাজের নোঙর ডিজাইন অনুসারে নির্বাচন করুন।

• ইনস্টলেশন অবস্থান: ফ্রি-বোর্ড ডেকের জাহাজের পাশ → ডেক শক্তিশালীকরণ এবং ওয়েল্ডিং ইন্টারফেস শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।

• লোড ভিত্তি: নিশ্চিত করতে হবে → SWL, দড়ির MBL, নিরাপত্তা ফ্যাক্টর এবং পরীক্ষার প্রয়োজনীয়তা প্রকল্পের স্পেসিফিকেশন এবং ক্লাস অনুমোদন অনুসরণ করা উচিত।

• উপাদান: C-Mn স্টিল / মাইল্ড স্টিল / স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড এবং উপাদানের সার্টিফিকেট পরিধি উৎপাদনের আগে নিশ্চিত করা উচিত।

• রোলার রক্ষণাবেক্ষণ: পরিদর্শন এবং লুব্রিকেশন অ্যাক্সেস নিশ্চিত করতে হবে → ফ্রি রোলার ঘূর্ণন বজায় রাখা এবং দড়ির ক্ষয় কমাতে গুরুত্বপূর্ণ।

• পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত কোটিং, গ্যালভানাইজিং, পলিশিং বা অন্যান্য চিকিৎসা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।

• সার্টিফিকেটের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → উদ্ধৃতির আগে সার্টিফিকেটের প্রকার এবং ক্লাস সাক্ষী পরিধি নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

নোঙর বা টাগিং দড়ি ডেকের দিক থেকে আসে → দড়ি উল্লম্ব এবং/অথবা অনুভূমিক রোলারগুলির সাথে যোগাযোগ করে → রোলারগুলি স্লাইডিং ঘর্ষণ কমাতে ঘোরে → দড়ি প্রয়োজনীয় চালনার পথ দিয়ে গাইড করা হয় → যোগাযোগের শক্তি ফেয়ারলিড ফ্রেমের মাধ্যমে শক্তিশালী ডেকের কাঠামোর উপর স্থানান্তরিত হয়

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ | নৌযান | অফশোর সাপোর্ট ভেসেল | টাগবোট | ওয়ার্কবোট | জাহাজের পাশের নোঙর স্টেশন | টাগিং দড়ি গাইড করার অবস্থান | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

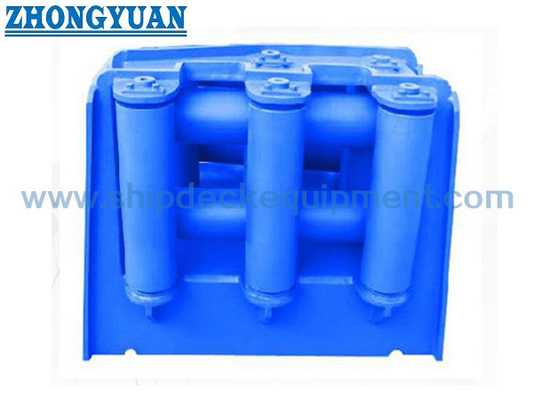

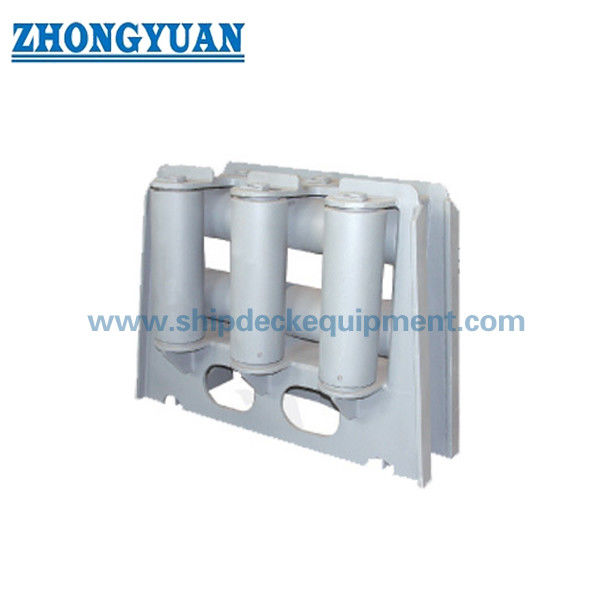

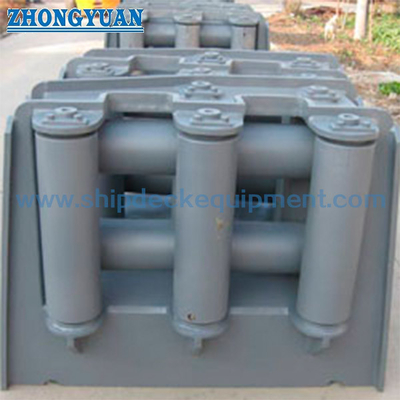

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: দড়ির ব্যাস পরিসীমা কি পণ্যের SWL এর সমান?

উত্তর ১: না। সরবরাহকৃত টেবিলে প্রযোজ্য স্টিলের তারের দড়ি এবং নাইলন দড়ির ব্যাস পরিসীমা, মাত্রা এবং ওজন দেওয়া আছে। SWL বা রেফারেন্স লোড দড়ির MBL, ডিজাইন নিরাপত্তা ফ্যাক্টর, চালনার কোণ, ডেক শক্তিশালীকরণ, ওয়েল্ডিংয়ের বিবরণ এবং ক্লাস প্রয়োজনীয়তা অনুসারে আলাদাভাবে নিশ্চিত করা উচিত।

প্রশ্ন ২: কেন তিন-রোলার বা চার-রোলার ফেয়ারলিডের পরিবর্তে নয়-রোলার ফেয়ারলিড নির্বাচন করবেন?

উত্তর ২: নয়-রোলার ফেয়ারলিড ব্যবহার করা হয় যখন দড়ির পথ একাধিক দিক থেকে পরিবর্তিত হয় এবং নোঙর স্টেশনের জন্য একটি বিস্তৃত গাইড করার পরিসীমা প্রয়োজন হয়। উল্লম্ব এবং অনুভূমিক রোলারগুলির সংমিশ্রণ দড়ির ঘর্ষণ কমাতে সাহায্য করে এবং জটিল ডেক ব্যবস্থার অধীনে দড়ির পথের স্থিতিশীলতা উন্নত করে।

প্রশ্ন ৩: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?

উত্তর ৩: স্ট্যান্ডার্ড এবং টাইপ, দড়ির ব্যাস, দড়ির প্রকার, লোড ভিত্তি, উপাদানের গ্রেড, পৃষ্ঠের চিকিৎসা, পরিমাণ, ইনস্টলেশন অঙ্কন, সার্টিফিকেটের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন। প্রতিস্থাপন প্রকল্পের জন্য বিদ্যমান ফেয়ারলিডের ছবি বা অঙ্কন সহায়ক।
