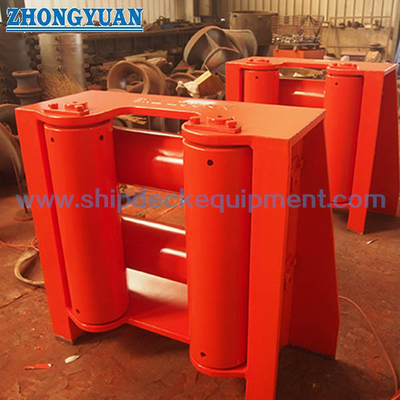

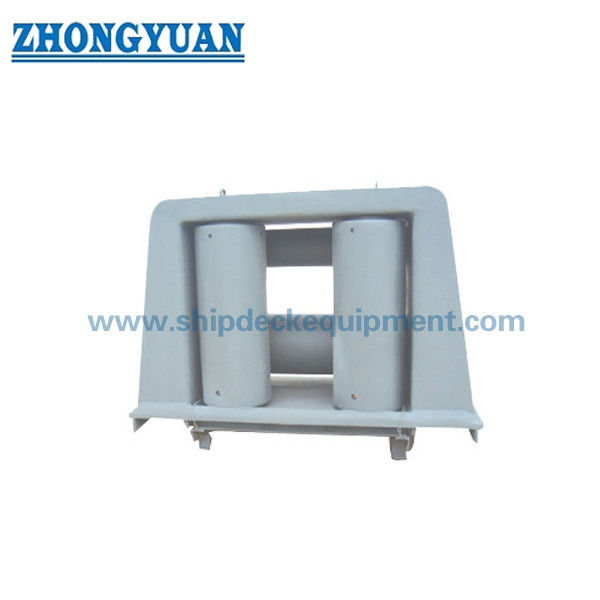

JIS F 2026 টাইপ এ ফোর টিউব রোলার ইউনিভার্সাল ফেয়ারলিডস হরাইজন্টাল রোলার্স শিপ মুরিং ইকুইপমেন্ট সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2026-1980 | টাইপ: | টাইপ ক |
|---|---|---|---|
| রোলার ব্যাস: | 140 ~ 315 মিমি | ওজন: | 187~1232 কেজি |
| উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | জেআইএস এফ 2026-80 চার রোলার ফেয়ারলেড,চারটি বেলন ফেয়ারলেড,টাইপ করুন উইঞ্চ রোলার ফেয়ারেলিয়াড |
||
পণ্যের বর্ণনা
মেরিন 4 রোলার ইউনিভার্সাল ফেয়ারলিড ফর শিপ মুরিং রোপ গাইডিং | JIS F 2026 টাইপ A
পণ্য ওভারভিউ
মেরিন 4 রোলার ইউনিভার্সাল ফেয়ারলিড হল একটি স্ট্যান্ডার্ড রোলার ফেয়ারলিড যা শিপ মুরিং এবং ডেক রোপ গাইডিং অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়। এটি দুটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার ব্যবহার করে বিভিন্ন দিক থেকে দড়িকে গাইড করতে, দড়ি এবং ডেকের কাঠামোর মধ্যে সরাসরি ঘর্ষণ কমাতে এবং বার্থিং এবং মুরিং অপারেশনের সময় দড়ির পৃষ্ঠকে রক্ষা করতে সহায়তা করে।
একটি 3 রোলার ফেয়ারলিডের সাথে তুলনা করে, 4 রোলার বিন্যাস আরও সম্পূর্ণ অনুভূমিক এবং উল্লম্ব দড়ি নির্দেশিকা প্রদান করে। 5, 7 বা 9 রোলার ফেয়ারলিডের সাথে তুলনা করে, এটি সাধারণ জাহাজের ডেক ব্যবস্থা, শিপইয়ার্ড প্রতিস্থাপন প্রকল্প এবং রুটিন মুরিং রোপ লিডিং পজিশনের জন্য আরও মানক, সাধারণ এবং খরচ-নিয়ন্ত্রিত সমাধান হিসাবে রয়ে গেছে। এই পৃষ্ঠাটি JIS F 2026-1980 টাইপ A ডেটার উপর ভিত্তি করে তৈরি করা হয়েছে যা অনুভূমিক রোলার সহ চারটি টিউব রোলার ইউনিভার্সাল ফেয়ারলিডের জন্য প্রদত্ত।
দ্রুত স্পেসিফিকেশন
• পণ্যের ধরন: 4 রোলার ইউনিভার্সাল ফেয়ারলিড → সাধারণ শিপ মুরিং দড়ি গাইডেন্সের জন্য সাধারণ এবং সাধারণ রোলার ফেয়ারলিড।
• স্ট্যান্ডার্ড এবং টাইপ: JIS F 2026-1980 টাইপ A → উপযুক্ত যখন প্রজেক্ট অঙ্কনের জন্য এই জাপানি স্ট্যান্ডার্ড কনফিগারেশনের প্রয়োজন হয়।
• রোলার বিন্যাস: 2টি উল্লম্ব রোলার + 2টি অনুভূমিক রোলার → পণ্যটিকে জটিল মাল্টি-রোলার হেভি-ডিউটি টাইপ হিসাবে বর্ণনা না করে বিভিন্ন ডেকের দিক থেকে দড়ি নির্দেশিকা প্রদান করে।
• নামমাত্র রোলার ব্যাস: 140 থেকে 315 মিমি → দড়ি ব্যাস, ডেক বিন্যাস এবং জাহাজের মুরিং অঙ্কন অনুযায়ী নির্বাচন করুন।
• রেফারেন্স তারের দড়ি ব্যাস: 18 থেকে 42.5 মিমি → প্রাথমিক নির্বাচনের জন্য ব্যবহৃত এবং জাহাজের মুরিং পরিকল্পনার বিরুদ্ধে অবশ্যই পরীক্ষা করা উচিত।
• টেবিল থেকে আনুমানিক ওজন: 184 থেকে 1232 কেজি → উত্তোলন পরিকল্পনা, প্যাকিং, মালবাহী এবং শিপইয়ার্ড হ্যান্ডলিং পর্যালোচনার জন্য দরকারী।
• উপাদান বিকল্প: C-Mn ইস্পাত, হালকা ইস্পাত বা স্টেইনলেস স্টীল → চূড়ান্ত উপাদান প্রকল্পের স্পেসিফিকেশন এবং শ্রেণীর প্রয়োজনীয়তা অনুসরণ করা উচিত।
• সারফেস ট্রিটমেন্ট: Sa2.5 + epoxy শপ প্রাইমারে ব্লাস্টিং, পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ ভেসেল পেইন্টিং সিস্টেমের সাথে মেলে।
প্রধান প্রযুক্তিগত পরামিতি
JIS F 2026 টাইপ A 4 রোলার ইউনিভার্সাল ফেয়ারলিডের জন্য প্রধান ওয়েবপেজ প্যারামিটার। অন্যথায় বলা না থাকলে মাত্রাগুলি মিমি-এ থাকে। সরবরাহকৃত সারণীতে কিছু মান অঙ্কন নিশ্চিতকরণের প্রয়োজন বলে মনে হয় এবং ব্যাকএন্ড বিভাগে চিহ্নিত করা হয়েছে।
| নামমাত্র দিয়া। | রোলার ব্যবস্থা | খ | B1 | ডি | D1 | D2 | এইচ | এল | L1 | তারের দড়ি দিয়া। | LxW খোলা হচ্ছে | ওজন কেজি |
| 140 | 2V + 2H | 310 | 355 | 90 | 140 | 120 | 480 | 515 | 805 | 18 | 148x195 | 184 |
| 160 | 2V + 2H | 360 | 405 | 110 | 160 | 140 | 515 | 570 | 890 | 22.4 | 150x200 | 277 |
| 180 | 2V + 2H | 410 | 455 | 135 | 180 | 150 | 560 | 620 | 960 | 25 | 150x199 | 387 |
| 200 | 2V + 2H | 460 | 505 | 160 | 200 | 160 | 590 | 675 | 10* | 28 | 152x204 | 510 |
| 250 | 2V + 2H | 565 | 610 | 200 | 250 | 200 | 715 | 825 | 1303 | 35.5 | 199x253 | 900 |
| 315 | 2V + 2H | 670 | 715 | 240 | 240 | 240 | 870 | 980 | 156* | 42.5 | 253x302 | 1232 |
* নামমাত্র ডায়ের জন্য L1 মান। 200 এবং 315 সরবরাহকৃত হিসাবে অনুলিপি করা হয়েছে এবং উত্পাদন ব্যবহারের আগে মূল JIS অঙ্কন বা GA অঙ্কনের বিরুদ্ধে নিশ্চিত হওয়া উচিত।
নির্বাচন এবং অনুসন্ধান গাইড
• ধাপ 1: JIS F 2026 টাইপ A 4 রোলার ইউনিভার্সাল ফেয়ারলিড হিসাবে পণ্যের ধরন নিশ্চিত করুন, 3 রোলার, 5 রোলার বা 9 রোলার টাইপ নয়।
• ধাপ 2: তারের দড়ি ব্যাস, দড়ি সীসা কোণ, উইঞ্চের অবস্থান, ডেক খোলার এবং মুরিং বিন্যাস অঙ্কন অনুযায়ী নামমাত্র রোলার ব্যাস নির্বাচন করুন।
• ধাপ 3: লোডের ভিত্তিতে সাবধানে নিশ্চিত করুন: প্রয়োজনীয় SWL, দড়ি এমবিএল, নকশা সুরক্ষা ফ্যাক্টর এবং ক্লাসের মন্তব্যগুলি প্রকল্প অঙ্কন দ্বারা পরীক্ষা করা উচিত; পণ্য SWL হিসাবে দড়ি ভাঙ্গা লোড বিবেচনা করবেন না.
• ধাপ 4: ঢালাই বা বোল্টেড ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, রোলার ইন্সপেকশন স্পেস এবং লুব্রিকেশন অ্যাক্সেস সহ গঠন এবং ইনস্টলেশনের প্রয়োজনীয়তা নিশ্চিত করুন।
• ধাপ 5: উপাদান, রোলার উপাদান, খাদ / বুশিং / বিয়ারিং প্রয়োজনীয়তা, পৃষ্ঠ চিকিত্সা, আবরণ সিস্টেম এবং ক্ষয় পরিবেশ নিশ্চিত করুন।
• ধাপ 6: পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, শংসাপত্রের প্রয়োজনীয়তা, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, অঙ্কন এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।
গঠন
ঢালাই ইস্পাত ফ্রেম | দুটি উল্লম্ব রোলার | দুটি অনুভূমিক রোলার | বেলন শাফ্ট | বুশিং / ভারবহন অবস্থান | দড়ি-যোগাযোগ রোলার পৃষ্ঠ | ভিত্তি ভিত্তি | সামুদ্রিক আবরণ পৃষ্ঠ
ডিজাইন / ইঞ্জিনিয়ারিং / গুণমানের সুবিধা
• স্ট্যান্ডার্ড 4-রোলার বিন্যাস মৌলিক 3-রোলার লেআউটের চেয়ে আরও সম্পূর্ণ দড়ি নির্দেশনা দেয় যখন কাঠামোটিকে 5, 7 বা 9টি রোলার ফেয়ারলিডের চেয়ে সহজ রাখে।
• অনুভূমিক এবং উল্লম্ব রোলারগুলি সাধারণ ডেকের দিক থেকে দড়িকে গাইড করতে এবং স্থির ইস্পাত প্রান্তের বিরুদ্ধে সরাসরি ঘষা কমাতে সহায়তা করে।
• রোলার সারফেস ফিনিস, শ্যাফ্ট অ্যালাইনমেন্ট এবং ফ্রি রোটেশন হল মুরিং অপারেশনের সময় দড়ি পরিধান কমানোর জন্য গুরুত্বপূর্ণ কন্ট্রোল পয়েন্ট।
• কাঠামোটি সাধারণ শিপ মুরিং স্টেশন, উইঞ্চ রোপ গাইডিং পজিশন এবং শিপইয়ার্ড প্রতিস্থাপন প্রকল্পগুলির জন্য উপযুক্ত যেখানে একটি স্ট্যান্ডার্ড সার্বজনীন ফেয়ারলিড প্রয়োজন।
• পরিদর্শন, তৈলাক্তকরণ এবং রক্ষণাবেক্ষণের প্রবেশাধিকার ব্যবস্থার নকশার সময় বিবেচনা করা উচিত যাতে পরিষেবা চলাকালীন রোলারগুলিকে মসৃণভাবে ঘোরানো যায়।
• শপ প্রাইমার, মেরিন টপ কোট, গ্যালভানাইজড ফিনিস বা স্টেইনলেস স্টীল ফিনিশিং সহ শিপইয়ার্ড লেপের স্পেসিফিকেশনের সাথে সারফেস ট্রিটমেন্ট মিলে যেতে পারে।
কাস্টম বৈশিষ্ট্য
• স্ট্যান্ডার্ড: JIS F 2026-1980 → যখন শিপইয়ার্ড অঙ্কন বা স্পেসিফিকেশন জাপানী স্ট্যান্ডার্ড ফেয়ারলিড মাত্রার জন্য কল করে তখন ব্যবহার করুন।
• প্রকার: সরবরাহকৃত পণ্যের বিবরণ অনুযায়ী অনুভূমিক রোলার সহ চারটি টিউব রোলার ইউনিভার্সাল ফেয়ারলিড টাইপ করুন।
• রোলার পরিমাণ: 4 রোলার → সাধারণ মুরিং দড়ি গাইডিং অবস্থানের জন্য স্ট্যান্ডার্ড সার্বজনীন কনফিগারেশন।
• রোলার বিন্যাস: 2টি উল্লম্ব + 2টি অনুভূমিক রোলার → বিভিন্ন ডেকের দিক থেকে দড়ি নির্দেশিকা সমর্থন করে।
• নামমাত্র রোলার ব্যাস: 140 / 160 / 180 / 200 / 250 / 315 মিমি → দড়ি ব্যাস, ইনস্টলেশন স্থান এবং জাহাজ অঙ্কন দ্বারা নির্বাচন করুন।
• SWL: প্রজেক্ট অঙ্কন → লোড পরিভাষা দ্বারা নিশ্চিত হতে হবে উদ্ধৃতি এবং উৎপাদনের আগে নিশ্চিত হতে হবে।
• উপাদান: C-Mn ইস্পাত, হালকা ইস্পাত বা স্টেইনলেস স্টীল → চূড়ান্ত উপাদান ক্রয়ের স্পেসিফিকেশন এবং পরিদর্শন প্রয়োজনীয়তা অনুসরণ করে।
• বিয়ারিং টাইপ: বুশিং, বিয়ারিং বা সেলফ-লুব্রিকেটিং বিয়ারিং ঐচ্ছিক → রক্ষণাবেক্ষণ পছন্দ এবং পরিষেবা শর্ত অনুযায়ী নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, পালিশ, গ্যালভানাইজড বা কাস্টমাইজড লেপ → চূড়ান্ত সিস্টেম ভেসেল পেইন্টিং স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → শ্রেণি শংসাপত্রের সুযোগ অর্ডার, পরিদর্শন পরিকল্পনা এবং ক্লাস অনুমোদন পদ্ধতির সাপেক্ষে।
কিভাবে এটা কাজ করে
দড়ি পাতা উইঞ্চ বা মুরিং অবস্থান → সীসা কোণ অনুযায়ী দড়ির যোগাযোগ অনুভূমিক বা উল্লম্ব রোলার
অ্যাপ্লিকেশন
জাহাজ মুরিং সিস্টেম | ডেক দড়ি গাইডিং | বার্থিং অপারেশন | উইঞ্চ দড়ি গাইডিং | সাধারণ পণ্যবাহী জাহাজ | বাল্ক ক্যারিয়ার | ধারক জাহাজ | টাগবোট | ওয়ার্কবোট | ড্রেজার | ক্রেন জাহাজ | পাইলিং নৌকা | শিপইয়ার্ড মেরামত প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কি একটি 4 রোলার ফেয়ারলিডকে 3টি রোলার ফেয়ারলিড থেকে আলাদা করে?
A1: একটি 4 রোলার ফেয়ারলিড সাধারণত উল্লম্ব এবং অনুভূমিক রোলারগুলিকে একত্রিত করে, তাই দড়িটি একটি মৌলিক 3 রোলার বিন্যাসের চেয়ে আরও সম্পূর্ণ নির্দেশিকা পায়৷ এটি সাধারণ ডেক মুরিং অবস্থানের জন্য উপযুক্ত যেখানে দড়ি বিভিন্ন দিক থেকে আসতে পারে।
প্রশ্ন 2: কখন 5, 7 বা 9টি রোলার ফেয়ারলিডের পরিবর্তে 4টি রোলার টাইপ নির্বাচন করা উচিত?
A2: রুটিন মুরিং রোপ গাইডেন্সের জন্য যখন জাহাজের একটি স্ট্যান্ডার্ড, সাধারণ এবং খরচ-নিয়ন্ত্রিত সার্বজনীন ফেয়ারলিড প্রয়োজন তখন 4টি রোলার টাইপ নির্বাচন করুন। 5, 7 বা 9টি রোলারের ধরন নির্বাচন করুন শুধুমাত্র যখন দড়ি পথ, সীসা কোণ পরিসীমা বা জাহাজের বিন্যাসের জন্য আরও জটিল মাল্টি-রোলার গাইডিং লেআউট প্রয়োজন।
প্রশ্ন 3: এই টেবিল থেকে SWL ঠিক করা যাবে?
A3: না। সরবরাহ করা টেবিলটি মাত্রা, রেফারেন্স তারের দড়ি ব্যাস, খোলার আকার এবং ওজন দেয়। উদ্ধৃতি বা উত্পাদনের আগে প্রকল্প অঙ্কন, দড়ি এমবিএল, সুরক্ষা ফ্যাক্টর এবং শ্রেণীর প্রয়োজনীয়তা দ্বারা SWL বা লোডের ভিত্তিতে নিশ্চিত করা উচিত।
| নামমাত্র দিয়া। |
খ | B1 | খ | b1 | b2 | ডি | D1 | D2 | এইচ | জ | h1 | h2 | এল | L1 | l | l1 | 12 | তার দড়ি দিয়া। |
খোলা হচ্ছে (LxW) |
ওজন (কেজি) |
| 140 | 310 | 355 | 150 | ৬৯ | 20 | 90 | 140 | 120 | 480 | 275 | 130 | 40 | 515 | 805 | 335 | 120 | 60 | 18 | 148x195 | 184 |
| 160 | 360 | 405 | 175 | 82 | 22 | 110 | 160 | 140 | 515 | 290 | 145 | 45 | 570 | 890 | 365 | 135 | 65 | 22.4 | 150x200 | 277 |
| 180 | 410 | 455 | 200 | 95 | 24 | 135 | 180 | 150 | 560 | 315 | 155 | 50 | 620 | 960 | 390 | 145 | 70 | 25 | 150x199 | 387 |
| 200 | 460 | 505 | 225 | 108 | 26 | 160 | 200 | 160 | 590 | 330 | 170 | 60 | 675 | 10 | 420 | 160 | 80 | 28 | 152x204 | 510 |
| 250 | 565 | 610 | 280 | 133 | 30 | 200 | 250 | 200 | 715 | 415 | 195 | 75 | 825 | 1303 | 520 | 210 | 105 | 35.5 | 199x253 | 900 |
| 315 | 670 | 715 | 330 | 159 | 34 | 240 | 240 | 240 | 870 | 520 | 220 | 90 | 980 | 156 | 620 | 260 | 130 | 42.5 | 253x302 | 1232 |
JIS F 2026 এর অঙ্কন টাইপ A চার টিউব রোলার ইউনিভার্সাল ফেয়ারলিডস উইথ হরাইজন্টাল রোলার শিপ মুরিং ইকুইপমেন্ট
