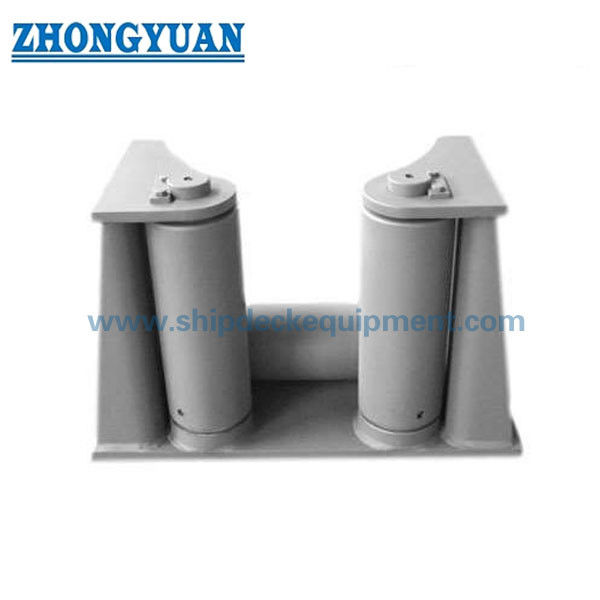

CB/T 3062 Type A 3 Tube Rollers Universal Fairleads Ship Mooring Equipment
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | টাইপ ক | উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল |
|---|---|---|---|
| রোলার নং: | 3 রোলার | ইস্পাত তারের ব্যাস: | 14 ~ 44 মিমি |
| নাইলন দড়ি ব্যাস: | 36 ~ 100 মিমি | ওজন: | 112 কেজি ~ 2122 কেজি |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| বিশেষভাবে তুলে ধরা: | টাইপ এ থ্রি রোলার ফেয়ারলিড,সিবি/টি 3062-2011 থ্রি রোলার ফেয়ারলিড,সিবি/টি 3062-2011 নৌকা মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
কমপ্যাক্ট শিপ মুরিং রোপ গাইডিংয়ের জন্য মেরিন 3 রোলার ইউনিভার্সাল ফেয়ারলিড | CB/T 3062 টাইপ A
পণ্য ওভারভিউ
মেরিন 3 রোলার ইউনিভার্সাল ফেয়ারলিড হল একটি কমপ্যাক্ট এবং লাভজনক রোলার ফেয়ারলিড যা বেসিক শিপ মুরিং এবং ডেক রোপ গাইডিং অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়। CB/T 3062 টাইপ A দুটি উল্লম্ব রোলার এবং একটি নিম্ন অনুভূমিক রোলার দিয়ে ডিজাইন করা হয়েছে, যা দড়িটিকে তিনটি দিক থেকে মসৃণভাবে নেতৃত্ব দিতে সাহায্য করে যখন ডেকের কাঠামোর সাথে সরাসরি দড়ির যোগাযোগ হ্রাস করে।
5-রোলার, 7-রোলার বা 9-রোলার ফেয়ারলিডের সাথে তুলনা করে, 3-রোলার টাইপ একটি জটিল মাল্টি-ডিরেকশন হেভি-ডিউটি ব্যবস্থার প্রতিনিধিত্ব করার উদ্দেশ্যে নয়। এর মান হল একটি সরল গঠন, ছোট ইনস্টলেশন পদচিহ্ন, সহজ রক্ষণাবেক্ষণ এবং কম প্রকল্পের খরচ, এটিকে ছোট এবং মাঝারি জাহাজ, সহায়ক মুরিং অবস্থান এবং সাধারণ দড়ি গাইডিং লেআউটের জন্য উপযুক্ত করে তোলে যেখানে দড়ির পথ তুলনামূলকভাবে পরিষ্কার।
দ্রুত স্পেসিফিকেশন
• পণ্যের ধরন: CB/T 3062 টাইপ A 3 রোলার ইউনিভার্সাল ফেয়ারলিড → শিপ মুরিং রোপ গাইডিংয়ের জন্য কমপ্যাক্ট বেসিক রোলার ফেয়ারলিড।
• রোলার বিন্যাস: 2টি উল্লম্ব রোলার + 1টি নিম্ন অনুভূমিক রোলার → তিনটি ব্যবহারিক দিক থেকে দড়িকে গাইড করে এবং স্থানীয় ঘর্ষণ কমায়।
• নামমাত্র আকারের পরিসর: 100 থেকে 320 → 14 থেকে 44 মিমি পর্যন্ত স্টিলের তারের দড়ি ব্যাস এবং 36 থেকে 100 মিমি পর্যন্ত নাইলন দড়ির ব্যাস কভার করে।
• SWL পরিসর: 54 থেকে 533 kN প্রদত্ত প্যারামিটার টেবিল → আকার নির্বাচন জাহাজের অঙ্কন এবং মুরিং ব্যবস্থা অনুসরণ করা উচিত।
• ওজন পরিসীমা: 112 থেকে 2122 কেজি → ডেক ব্যবস্থা, ইনস্টলেশনের সময় উত্তোলন, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
• উপাদান বিকল্প: C-Mn ইস্পাত, হালকা ইস্পাত বা স্টেইনলেস স্টীল অর্ডার অনুযায়ী → চূড়ান্ত উপাদান এবং সার্টিফিকেট সুযোগ উদ্ধৃতি আগে নিশ্চিত করা উচিত.
• পৃষ্ঠ চিকিত্সা: নির্দিষ্ট হিসাবে Sa2.5/S2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ বা কাস্টমাইজড আবরণ → জাহাজের আবরণ সিস্টেম অনুযায়ী নির্বাচিত।
• পজিশনিং: বেসিক রোপ গাইডিংয়ের জন্য লাভজনক 3-রোলার সমাধান → মাল্টি-রোলার 5 / 7 / 9 রোলার ফেয়ারলিডের মতো একই পণ্যের অবস্থান নয়।
প্রধান প্রযুক্তিগত পরামিতি
CB/T 3062 টাইপ A 3 রোলার ইউনিভার্সাল ফেয়ারলিডের জন্য প্রধান ওয়েবপেজ প্যারামিটার। অন্যথায় বলা না থাকলে মাত্রাগুলি মিমি-এ থাকে।
| নামমাত্র আকার | স্টিল ওয়্যার দিয়া। | নাইলন দড়ি দিয়া। | SWL (kN) | খ | ডি | এইচ | এল | t | ওজন (কেজি) |
| 100 | 14 | 36 | 54 | 238 | 102 | 508 | 644 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 121 | 552 | 728 | 12 | 169 |
| 140 | 18 | 45 | ৮৯ | 304 | 140 | 606 | 776 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 152 | 670 | 880 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 168 | 710 | 940 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 194 | 770 | 1030 | 20 | 575 |
| 200 | 28 | 95 | 216 | 459 | 219 | 820 | 1136 | 22 | 722 |
| 230 | 32 | 100 | 282 | 521 | 245 | 910 | 1256 | 25 | 966 |
| 260 | 36 | 100 | 357 | 590 | 273 | 1000 | 1430 | 28 | 1422 |
| 320 | 44 | 100 | 533 | 714 | 325 | 1130 | 1690 | 30 | 2122 |
নির্বাচন এবং অনুসন্ধান গাইড
• ধাপ 1: CB/T 3062 টাইপ A এবং জাহাজের অঙ্কন, স্টিলের তারের দড়ি ব্যাস বা নাইলন দড়ি ব্যাস অনুযায়ী নামমাত্র আকার নিশ্চিত করুন।
• ধাপ 2: দড়ি নেতৃস্থানীয় দিক এবং ইনস্টলেশন অবস্থান নিশ্চিত করুন. এই 3-রোলার টাইপটি জটিল মাল্টি-অ্যাঙ্গেল হেভি-ডিউটি দড়ি পথের পরিবর্তে মৌলিক দড়ি গাইডিংয়ের জন্য উপযুক্ত।
• ধাপ 3: উৎপাদনের আগে SWL প্রয়োজনীয়তা, দড়ির ধরন, দড়ির ব্যাস, ডেকের ব্যবস্থা এবং উপলব্ধ ফাউন্ডেশন স্পেস নিশ্চিত করুন।
• ধাপ 4: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টীল বা প্রকল্প-নির্দিষ্ট উপাদান।
• ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: ব্লাস্টিং এবং শপ প্রাইমার, গ্যালভানাইজড ফিনিস, পালিশ স্টেইনলেস স্টীল পৃষ্ঠ বা সম্পূর্ণ সামুদ্রিক আবরণ সিস্টেম।
• ধাপ 6: শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, গন্তব্য, প্রয়োজনীয় প্রসবের সময় নিশ্চিত করুন এবং যদি পাওয়া যায় তবে জাহাজের অঙ্কন বা রেফারেন্স ফটো সরবরাহ করুন।
গঠন
দুটি উল্লম্ব রোলার | একটি নিম্ন অনুভূমিক রোলার | কমপ্যাক্ট সাপোর্টিং ফ্রেম | বেলন শাফ্ট | বুশিং / বিয়ারিং অবস্থান নিশ্চিত করতে হবে | ডেক-মাউন্টেড ভিত্তি | সামুদ্রিক আবরণ বা প্রকল্প-নির্দিষ্ট পৃষ্ঠ চিকিত্সা
নকশা, ইনস্টলেশন এবং রক্ষণাবেক্ষণের সুবিধা
• 3-রোলার বিন্যাস সাধারণ মুরিং অবস্থানের জন্য একটি সাধারণ দড়ির সীসা প্রদান করে যেখানে একটি সম্পূর্ণ মাল্টি-রোলার ফেয়ারলিডের প্রয়োজন হয় না।
• কমপ্যাক্ট কাঠামো দখলকৃত ডেকের জায়গা কমাতে সাহায্য করে, এটি ছোট এবং মাঝারি জাহাজ বা সহায়ক মুরিং অবস্থানের জন্য উপযুক্ত করে তোলে।
• রোলারগুলি স্থির ইস্পাত কাঠামোর সাথে সরাসরি দড়ির যোগাযোগ কমায়, ঘর্ষণ কম করতে সাহায্য করে এবং মুরিং অপারেশনের সময় দড়ির পৃষ্ঠকে রক্ষা করে।
• দুটি উল্লম্ব রোলার এবং একটি নিম্ন অনুভূমিক রোলার সহ টাইপ A ব্যবস্থা ব্যবহারিক ডেক-স্তরের দিক থেকে দড়ি নির্দেশিকা সমর্থন করে।
• উচ্চতর রোলার-কাউন্ট ফেয়ারলিডের তুলনায়, কাঠামোটি পরিদর্শন করা, পুনরায় রং করা, লুব্রিকেট করা এবং বজায় রাখা সহজ।
• উপাদান, আবরণ এবং শংসাপত্রের সুযোগ অর্ডার, জাহাজের স্পেসিফিকেশন এবং ক্লাস অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
কাস্টম বৈশিষ্ট্য
• স্ট্যান্ডার্ড: CB/T 3062-2011 টাইপ A → ব্যবহৃত হয় যখন প্রকল্পের স্পেসিফিকেশনের জন্য চাইনিজ মেরিন ইউনিভার্সাল ফেয়ারলিড স্ট্যান্ডার্ড প্রয়োজন হয়।
• পণ্যের অবস্থান: বেসিক কমপ্যাক্ট 3-রোলার ফেয়ারলিড → সাধারণ দড়ি গাইডিংয়ের জন্য উপযুক্ত, জটিল মাল্টি-ডিরেকশন 9-রোলার অ্যাপ্লিকেশনের জন্য নয়।
• রোলার পরিমাণ: 3 রোলার → দুটি উল্লম্ব রোলার এবং একটি নিম্ন অনুভূমিক রোলার একটি সাধারণ এবং অর্থনৈতিক দিকনির্দেশক কাঠামোর জন্য।
• দড়ি পরিসীমা: ইস্পাত তারের দড়ি 14–44 মিমি / নাইলন দড়ি 36–100 মিমি → জাহাজের মুরিং পরিকল্পনা এবং দড়ির স্পেসিফিকেশন দ্বারা নির্বাচন করুন।
• SWL: নামমাত্র আকার অনুসারে 54–533 kN → যেখানে প্রয়োজন সেখানে প্রকল্প যাচাইকরণ, ডেক কাঠামো পর্যালোচনা বা শ্রেণি অনুমোদন প্রতিস্থাপন করবেন না।
• উপাদান: C-Mn ইস্পাত / হালকা ইস্পাত / স্টেইনলেস স্টীল → চূড়ান্ত গ্রেড, ট্রেসেবিলিটি এবং সার্টিফিকেট অর্ডার করার আগে নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: ব্লাস্টিং + শপ প্রাইমার / গ্যালভানাইজড / পলিশড / কাস্টমাইজড → লেপ সিস্টেমটি জাহাজের জারা সুরক্ষা প্রয়োজনীয়তার সাথে মেলে।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট এবং পরিদর্শন সাক্ষ্য অর্ডার সুযোগ এবং ক্লাস অনুমোদন সাপেক্ষে।
কিভাবে এটা কাজ করে
দড়ি ফেয়ারলিডের কাছে আসে → উল্লম্ব এবং অনুভূমিক রোলারগুলি দড়ির পথ নির্দেশ করে
অ্যাপ্লিকেশন
জাহাজ মুরিং সিস্টেম | ডেক দড়ি গাইডিং | ছোট ও মাঝারি জাহাজ | ওয়ার্কবোট | অভ্যন্তরীণ জাহাজ | অক্জিলিয়ারী মুরিং পজিশন | উইঞ্চ দড়ি সীসা | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: একটি 3 রোলার ফেয়ারলিডের প্রধান অবস্থান কী?
A1: একটি 3 রোলার ফেয়ারলিড হল একটি বেসিক, কমপ্যাক্ট এবং সাধারন জাহাজ মুরিং পজিশনের জন্য অর্থনৈতিক দড়ি গাইডিং প্রোডাক্ট। এটি আরও জটিল দড়ি পাথের জন্য ব্যবহৃত 5-রোলার, 7-রোলার বা 9-রোলার ফেয়ারলিডের মতো নয়।
প্রশ্ন 2: কিভাবে সঠিক নামমাত্র আকার নির্বাচন করা উচিত?
A2: দড়ির ধরন, দড়ির ব্যাস, SWL, জাহাজের ডেক ব্যবস্থা এবং ইনস্টলেশন অঙ্কন অনুযায়ী আকার নির্বাচন করুন। প্রদত্ত টেবিলটি নামমাত্র আকার 100 থেকে 320 পর্যন্ত প্রধান নির্বাচনের পরিসর দেয়।
প্রশ্ন 3: উপাদান, ভারবহন এবং আবরণ কাস্টমাইজ করা যেতে পারে?
A3: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপাদান এবং পৃষ্ঠ চিকিত্সা নিশ্চিত করা যেতে পারে। বিয়ারিং বা বুশিং ব্যবস্থা, তৈলাক্তকরণের বিশদ এবং শংসাপত্রের সুযোগ অঙ্কন, অর্ডার স্পেসিফিকেশন এবং পরিদর্শন প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।
| নামমাত্র আকার |
ইস্পাত তার দিয়া। |
নাইলন দড়ি দিয়া। |
SWL (কেএন) |
খ | B1 | B2 | ডি | এইচ | H1 | এল | L1 | L2 | L3 | t | ওজন (কেজি) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | ৮৯ | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 510 | 1030 | 620 | 420 | 850 | 20 | 575 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 550 | 1136 | 686 | 460 | 936 | 22 | 722 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 605 | 1256 | 746 | 490 | 1026 | 25 | 966 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 670 | 1430 | 850 | 560 | 1170 | 28 | 1422 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 770 | 1690 | 990 | 640 | 1370 | 30 | 2122 |
CB/T 3062 টাইপ A 3 টিউব রোলার ইউনিভার্সাল ফেয়ারলিডস শিপ মুরিং সরঞ্জামের অঙ্কন
