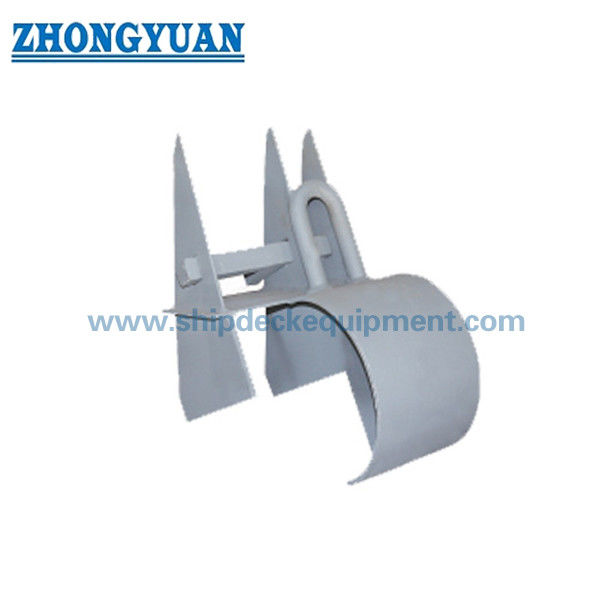

অভ্যন্তরীণ এবং ছোট জাহাজের জন্য সহজ অ্যাঙ্কর চেইন রিলিজার। CB 531-66 চেইন ক্যাবল ক্ল্যাশ রিলিজ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB531-66 | নামমাত্র চেইন ব্যাস: | 17 মিমি থেকে 37 মিমি |
|---|---|---|---|
| উপকরণ: | C-Mn স্টিল, স্টেইনলেস স্টিল | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি। | ||
| বিশেষভাবে তুলে ধরা: | CB531-66 সহজ নোঙ্গর রিলিজার,সাধারণ নোঙ্গর রিলিজার CB531-66,CB531-66 জাহাজ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
অভ্যন্তরীণ এবং ছোট জাহাজের জন্য সহজ অ্যাঙ্কর চেইন রিলিজার। CB 531-66 চেইন ক্যাবল ক্ল্যাশ রিলিজ
পণ্যের সংক্ষিপ্ত বিবরণ
CB 531-66 সহজ অ্যাঙ্কর চেইন রিলেজার একটি কম্প্যাক্ট চেইন ক্যাবল ক্ল্যাশ রিলেজ ডিভাইস যা অভ্যন্তরীণ জাহাজ, ছোট জাহাজ, ওয়ার্কবোট,এবং অনুরূপ ছোট সামুদ্রিক অ্যাপ্লিকেশনএটি নামমাত্র অ্যাঙ্কর চেইনের ব্যাসার্ধ অনুসারে নির্বাচন করা হয় এবং এটি স্বাভাবিক বিন্যাসে মেলে এমন অ্যাঙ্কর চেইনের আকার ধরে রাখতে এবং মুক্তি ডিভাইসটি চালিত হলে চেইনটি ছেড়ে দেওয়ার অনুমতি দেয়।
এই সহজ প্রকারটি উপযুক্ত যেখানে সহজেই ইনস্টলেশন, সহজ অপারেশন সহ একটি সরল অ্যাঙ্কর চেইন রিলেস ফিটিং প্রয়োজন,এবং একটি আকারের পরিসীমা 17 মিমি থেকে 37 মিমি নামমাত্র চেইন ব্যাসার্ধউপকরণ, পৃষ্ঠ চিকিত্সা, ইনস্টলেশন ইন্টারফেস, সার্টিফিকেট সুযোগ, এবং কোন কাস্টমাইজড বিস্তারিত জাহাজ অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত।
দ্রুত বিবরণী
- পণ্যের ধরনঃ সহজ অ্যাঙ্কর চেইন রিলিজার / চেইন ক্যাবল ক্ল্যাশ রিলিজ → ছোট জাহাজের অ্যাঙ্কর বিন্যাসের জন্য কমপ্যাক্ট অ্যাঙ্কর চেইন রিলিজ ফিটিং।
- স্ট্যান্ডার্ডঃ CB 531-66 → মডেল নির্বাচন, নামমাত্র চেইন ব্যাসার্ধ পরিসীমা, এবং প্রধান মাত্রা জন্য রেফারেন্স।
- নামমাত্র চেইন ব্যাসার্ধঃ 17 ¢ 37 মিমি → ছোট এবং অভ্যন্তরীণ জাহাজের নোঙ্গর চেইনের জন্য সরবরাহিত চারটি আকারের গোষ্ঠী জুড়ে।
- প্রযোজ্য চেইন গ্রেডঃ গ্রেড 2 এবং গ্রেড 3 অ্যাঙ্কর চেইন → অর্ডার দেওয়ার আগে প্রকৃত চেইন গ্রেড এবং শংসাপত্রটি নিশ্চিত করুন।
- উপাদান বিকল্পঃ C-Mn ইস্পাত বা স্টেইনলেস স্টীল → জারা পরিবেশ, পাত্রে স্পেসিফিকেশন, এবং বাজেট অনুযায়ী নির্বাচন করুন।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার, galvanized, বা কাস্টমাইজড সমাপ্তি → লেপ জাহাজ রক্ষণাবেক্ষণ এবং জারা-প্রতিরোধের প্রয়োজনীয়তা মেলে উচিত।
- আনুমানিক ওজনঃ 8.93 ¢ 36.88 কেজি → উদ্ধৃতি, ইনস্টলেশন হ্যান্ডলিং, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
- অ্যাপ্লিকেশন ফোকাসঃ অভ্যন্তরীণ জাহাজ এবং ছোট জাহাজ → সহজ ইনস্টলেশন এবং অপারেশন প্রধান নির্বাচন সুবিধা।
প্রধান প্রযুক্তিগত পরামিতি
|
ক্যালি ব্যাসার্ধ মিমি |
এল | L1 | বি | বি১ | বি২ | বি৩ | H1 | H2 | H3 | H4 | R | t1 | t2 | t3 | d | ওজন কেজি |
| ১৭-১৯ | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8.93 |
| ২২-২৫ | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| ২৮-৩১ | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| ৩৪-৩৭ | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36.88 |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ CB 531-66 সহজ অ্যাঙ্কর চেইন রিলেজার নিশ্চিত করুন এবং চেইনের নামমাত্র ব্যাসার্ধ অনুযায়ী আকার গ্রুপ নির্বাচন করুনঃ 17 ′′19, 22 ′′25, 28 ′′31 বা 34 ′′37 মিমি।
ধাপ ২ঃ সরবরাহিত স্পেসিফিকেশন অনুযায়ী অ্যাঙ্কর চেইনের গ্রেড, সাধারণত গ্রেড ২ বা গ্রেড ৩ নিশ্চিত করুন এবং যদি পাওয়া যায় তবে চেইনের অঙ্কন বা শংসাপত্র সরবরাহ করুন।
ধাপ ৩ঃ বিশেষ করে অভ্যন্তরীণ জাহাজ, ছোট জাহাজ, ওয়ার্কবোট, বারজ বা মেরামতের প্রতিস্থাপন প্রকল্পের জন্য জাহাজের ধরন এবং অ্যাপ্লিকেশন অবস্থান নিশ্চিত করুন।
ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ সি-এমএন স্টিল, স্টেইনলেস স্টিল বা বিশেষ উপাদান যা প্রকল্পের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা হবে।
পদক্ষেপ 5: পৃষ্ঠ চিকিত্সা নিশ্চিত করুনঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড সমাপ্তি, বা ধারক জারা সুরক্ষা প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড লেপ।
ধাপ ৬ঃ সার্টিফিকেটের পরিধি, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশনের অঙ্কন এবং পণ্যের ছবি নিশ্চিত করুন যদি অর্ডারটি প্রতিস্থাপনের জন্য হয়।
কাঠামো
চেইন আসন দেহ∙ চেইন যোগাযোগের পৃষ্ঠ∙ সহজ মুক্তি প্রক্রিয়া∙ বেস/মোন্টেশন ইন্টারফেস নিশ্চিত করা হচ্ছে∙ অপারেটিং ব্যবস্থা নিশ্চিত করা হচ্ছে∙ পেইন্ট, গ্যালভানাইজড,অথবা স্টেইনলেস স্টীল ফিনিস
অ্যাঙ্কর চেইন মুক্তি এবং ইনস্টলেশন সুবিধা
- সহজ কনফিগারেশন অভ্যন্তরীণ জাহাজ এবং ছোট জাহাজগুলির জন্য উপযুক্ত যেখানে কমপ্যাক্ট বিন্যাস, সহজ অপারেশন এবং সহজ ইনস্টলেশন গুরুত্বপূর্ণ।
- ১৭ মিমি থেকে ৩৭ মিমি পর্যন্ত চারটি নামমাত্র চেইন ব্যাসার্ধের গ্রুপ ছোট জাহাজের নতুন নির্মাণ এবং প্রতিস্থাপনের অর্ডারের জন্য পণ্যটিকে সুবিধাজনক করে তোলে।
- চেইন-যোগাযোগের এলাকাটি মসৃণভাবে শেষ করা উচিত যাতে ধরে রাখা এবং ছেড়ে দেওয়ার সময় অ্যাঙ্কর চেইন লিঙ্কগুলির সাথে তীব্র স্থানীয় যোগাযোগ হ্রাস পায়।
- সি-এমএন স্টিল সাধারণ সামুদ্রিক সরঞ্জাম অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যখন স্টেইনলেস স্টিলটি উচ্চতর জারা প্রতিরোধের বা একটি নির্দিষ্ট জাহাজের প্রয়োজনীয়তা নির্দিষ্ট করা হয় তখন আলোচনা করা যেতে পারে।
- ইপোক্সি শপ প্রাইমার দিয়ে সা 2.5 ব্লাস্টিং একটি বেস জারা-সুরক্ষা প্রস্তুতি হিসাবে উপযুক্ত; প্রকল্পের প্রয়োজনীয়তা অনুযায়ী গ্যালভানাইজড বা কাস্টমাইজড পৃষ্ঠ চিকিত্সা নির্বাচন করা যেতে পারে।
- সার্টিফিকেট এবং পরিদর্শন পরিসীমা উত্পাদনের আগে নিশ্চিত করা উচিত, কারণ শ্রেণী পরিদর্শন, উপাদান ট্রেসেবিলিটি, এবং সাক্ষী পরিদর্শন জাহাজ এবং আদেশের প্রয়োজনীয়তার উপর নির্ভর করে।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ CB 531-66 → যখন জাহাজের অঙ্কন বা শিপইয়ার্ড স্পেসিফিকেশন এই সহজ অ্যাঙ্কর চেইন রিলেজার স্ট্যান্ডার্ডের প্রয়োজন হয় তখন ব্যবহার করুন।
- পণ্যের ধরণঃ সহজ অ্যাঙ্কর চেইন রিলেজার → অ্যাঙ্কর চেইন বিন্যাসের জন্য কমপ্যাক্ট চেইন ক্যাবল ক্ল্যাশ রিলেজ ডিভাইস।
- নামমাত্র চেইন ব্যাসার্ধঃ 17 ¢ 37 মিমি → প্রকৃত অ্যাঙ্কর চেইন ব্যাসার্ধ অনুযায়ী সঠিক সারি নির্বাচন করুন।
- প্রযোজ্য চেইন গ্রেডঃ গ্রেড ২ / গ্রেড ৩ → অর্ডার দেওয়ার আগে চেইন সার্টিফিকেট এবং মিলে যাওয়া প্রকল্পের প্রয়োজনীয়তা নিশ্চিত করুন।
- উপাদানঃ C-Mn ইস্পাত / স্টেইনলেস স্টীল → চূড়ান্ত উপাদান গ্রেড অর্ডার স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
- সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / কাস্টমাইজড → চূড়ান্ত লেপ প্রকল্প বা জাহাজের প্রয়োজনীয়তা অনুসরণ করে।
- প্রয়োগ জাহাজঃ অভ্যন্তরীণ জাহাজ এবং ছোট জাহাজ → কমপ্যাক্ট অ্যাঙ্কর চেইন বিন্যাস এবং মেরামত প্রতিস্থাপন প্রয়োজনের জন্য উপযুক্ত।
- ইনস্টলেশনঃ সহজ ইনস্টলেশন বিন্যাস → সঠিক মাউন্টিং, বোল্ট, ওয়েল্ড, এবং পার্শ্ববর্তী কাঠামোর বিবরণ অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- সার্টিফিকেটের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস সার্টিফিকেট এবং পরিদর্শন পরিসীমা উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Anchor chain is led to the releaser → Chain is positioned in the clench / release seat → The selected chain size is held in the normal arrangement → Crew operates the simple release device when chain release is required → Correct chain size, ইনস্টলেশন, পরিদর্শন এবং অপারেটিং পদ্ধতি নিরাপদ ব্যবহার সমর্থন
অ্যাপ্লিকেশন
অভ্যন্তরীণ জাহাজসমূহ ছোট জাহাজসমূহ কাজের নৌকাসমূহ সার্ভিস নৌকাসমূহ নোঙ্গর শৃঙ্খলের ব্যবস্থাসমূহ নতুন বিল্ডিং প্রকল্পসমূহ মেরামত ও প্রতিস্থাপন প্রকল্পসমূহ
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: সঠিক CB 531-66 সহজ অ্যাঙ্কর চেইন রিলিজার আকার কিভাবে নির্বাচন করা উচিত?
A1: নামমাত্র অ্যাঙ্কর চেইন ব্যাসার্ধ অনুযায়ী আকার নির্বাচন করুন। সরবরাহিত টেবিলটি 17 ′′ 19, 22 ′′ 25, 28 ′′ 31 এবং 34 ′′ 37 মিমি চেইন ব্যাসার্ধ গ্রুপগুলিকে কভার করে।অর্ডার দেওয়ার আগে ভাসন অঙ্কন এবং প্রকৃত চেইন গ্রেড পরীক্ষা করা উচিত.
প্রশ্ন 2: এই পণ্যটি কি অভ্যন্তরীণ জাহাজ এবং ছোট জাহাজের জন্য উপযুক্ত?
উত্তরঃ হ্যাঁ। সরবরাহিত পণ্যের ফোকাসের ভিত্তিতে, এই সহজ প্রকারটি মূলত অভ্যন্তরীণ জাহাজ, ছোট জাহাজ, কাজের নৌকা, বারজ এবং অনুরূপ কমপ্যাক্ট অ্যাঙ্কর চেইন বিন্যাসের জন্য উপযুক্ত।বৃহত্তর জাহাজ বা বিশেষ লোড প্রয়োজনীয়তার জন্য, এই ব্যবস্থাটি জাহাজের অঙ্কন এবং শ্রেণির প্রয়োজনীয়তার সাথে পরীক্ষা করা উচিত।
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: দয়া করে স্ট্যান্ডার্ড, নামমাত্র চেইন ব্যাসার্ধ, চেইন গ্রেড, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন ডায়াগ্রাম বা প্রতিস্থাপন ফটো, ডেলিভারি গন্তব্য নিশ্চিত করুন।এবং প্রয়োজনীয় ডেলিভারি সময়.
