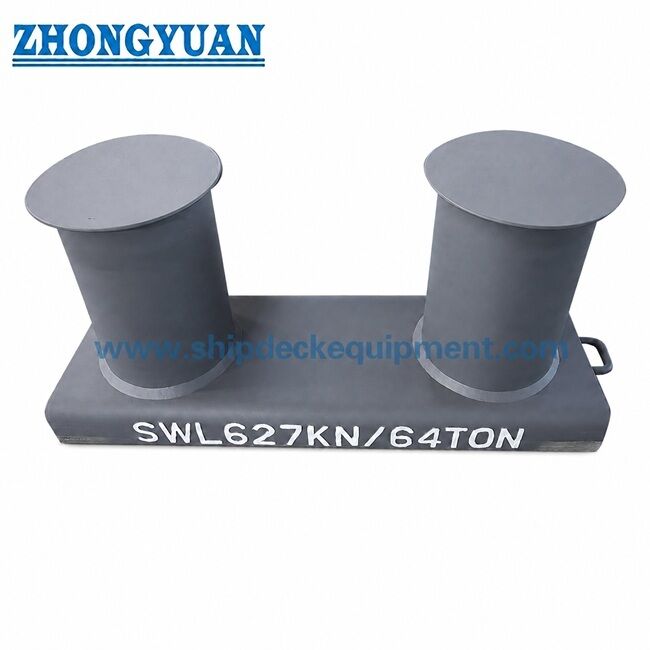

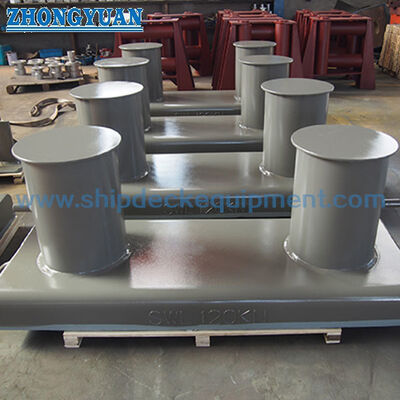

জিবি/টি 554-2008 টাইপ এ ওয়াইড বেস ডাবল বিট মুরিং বোলার্ড একটি ডেক-ওয়েল্ডেড শিপ মুরিং ফিটিং যা জাহাজের ডেকে মুরিং লাইন সুরক্ষিত করার জন্য ব্যবহৃত হয়। এই টাইপ A কনফিগারেশনটি একটি বিস্তৃত বেসে দুটি উল্লম্ব বিট ব্যবহার করে, মুরিং লাইনটিকে বোলার্ডের চারপাশে ঘুরিয়ে দেওয়ার অনুমতি দেয় যখন বেস মুরিং প্রতিক্রিয়াকে ঢালাই করা ডেক কাঠামোতে স্থানান্তর করে।

গড়া ইস্পাত নির্মাণের জন্য, বিটগুলি স্টিলের পাইপ থেকে বা স্টিলের প্লেট থেকে পাইপে ঘূর্ণায়মান এবং তারপর ঢালাই করা যেতে পারে। পাইপ-টু-বেস জয়েন্ট এবং ডেক ওয়েল্ডিং ইন্টারফেস বেভেল গ্রুভস এবং ডিপ-পেনিট্রেশন ওয়েল্ডিং প্রকল্পের অঙ্কন অনুযায়ী প্রস্তুত করা উচিত। ওয়েল্ড সীম এবং দড়ি-সংযোগের জায়গাগুলিকে মাটিতে এবং মসৃণ পোশাক পরা উচিত যাতে অপারেশন চলাকালীন মুরিং দড়ির ক্ষতি হওয়ার ঝুঁকি কম হয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: ওয়াইড বেস ডাবল বিট মুরিং বোলার্ড → জাহাজের ডেক মুরিং ব্যবস্থার জন্য ডেক-ওয়েল্ডেড মুরিং পয়েন্ট।

• স্ট্যান্ডার্ড এবং টাইপ: GB/T 554-2008 টাইপ A → টাইপ A প্রশস্ত বেস বোলার্ড মাত্রা, SWL পরিসর এবং স্ট্যান্ডার্ড উপাধির জন্য রেফারেন্স।

• নামমাত্র ব্যাস পরিসীমা: 100 থেকে 800 মিমি → বড় জাহাজের মুরিং পজিশন পর্যন্ত ছোট ডেক ফিটিং কভার করে।

• স্ট্যান্ডার্ড SWL পরিসীমা: 29 থেকে 981 kN → জাহাজের মুরিং গণনা, দড়ি বিন্যাস এবং প্রকল্প অঙ্কন দ্বারা নির্বাচন করুন; দড়ি ভাঙ্গা লোড সঙ্গে মিশ্রিত করবেন না.

• নির্মাণ: গড়া ইস্পাত পাইপ বা ঘূর্ণিত ইস্পাত প্লেট পাইপ → পাইপের সীম এবং দড়ি-সংযোগের জায়গাগুলি ঢালাইয়ের পরে মসৃণ পোশাক পরতে হবে।

• বেস ফর্ম: প্রশস্ত ঢালাই বেস → ডেক শক্তিবৃদ্ধি, ঝালাই বিস্তারিত, এবং লাইন সীসা কোণ উত্পাদন এবং ইনস্টলেশনের আগে নিশ্চিত করা উচিত।

• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + রেফারেন্স হিসাবে এক স্তর ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ, গ্যালভানাইজিং, পালিশ স্টেইনলেস স্টীল বা অন্যান্য ফিনিস প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।

• আনুমানিক ওজন পরিসীমা: 19 থেকে 3,071 কেজি → হ্যান্ডলিং, শিপইয়ার্ড ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।

প্রধান প্রযুক্তিগত পরামিতি

GB/T 554-2008-এর জন্য প্রধান ওয়েবপেজ প্যারামিটার টাইপ এ ওয়াইড বেস ডাবল বিট মুরিং বোলার্ড। অন্যথায় বলা না থাকলে মাত্রাগুলি মিমি-এ থাকে। ওয়েবসাইট নির্বাচনের জন্য টেবিলটি সরলীকৃত; বিস্তারিত বানোয়াট মাত্রা এবং ঢালাই বিবরণ অফিসিয়াল স্ট্যান্ডার্ড অঙ্কন এবং প্রকল্প-অনুমোদিত ইনস্টলেশন অঙ্কন বিরুদ্ধে চেক করা উচিত.

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: GB/T 554-2008 টাইপ করুন একটি প্রশস্ত বেস ডাবল বিট মুরিং বোলার্ড এবং 100 থেকে 800 মিমি পর্যন্ত নামমাত্র ব্যাস।

ধাপ 2: প্রয়োজনীয় স্ট্যান্ডার্ড SWL, মুরিং লাইনের দিক, দড়ির আকার, লাইনের সীসা কোণ এবং বিটগুলির চারপাশে মোড়ানো ব্যবস্থা নিশ্চিত করুন।

ধাপ 3: ইনস্টলেশন অবস্থান, ডেক শক্তিবৃদ্ধি, বেভেল গ্রোভ প্রয়োজনীয়তা, পাইপ-টু-বেস ওয়েল্ড বিশদ এবং শিপইয়ার্ড ওয়েল্ডিং দায়িত্ব নিশ্চিত করুন।

ধাপ 4: উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn ইস্পাত, স্টেইনলেস স্টীল, বা নিম্ন-তাপমাত্রা / বরফ-শ্রেণীর প্রয়োগের জন্য বিশেষ ইস্পাত যদি নির্দিষ্ট করা হয়।

ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, সম্পূর্ণ সামুদ্রিক আবরণ সিস্টেম, গ্যালভানাইজড ফিনিস, পালিশ স্টেইনলেস স্টিল বা গ্রাহক-নির্দিষ্ট ফিনিস।

ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, ঢালাই পরিদর্শন, বা প্রকল্পের প্রয়োজন অনুসারে সাক্ষী পরিদর্শন।

ধাপ 7: পরিমাণ, অ্যাপ্লিকেশন জাহাজের ধরন, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, GA অঙ্কন, ডেক ইনস্টলেশন অঙ্কন, বা রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।

গঠন

দুটি উল্লম্ব ইস্পাত পাইপ বিট | প্রশস্ত ঢালাই বেস প্লেট | বিট ক্যাপ / কভার প্লেট | আকার অনুযায়ী stiffeners | বেভেলড পাইপ-টু-বেস ঢালাই জয়েন্ট | ডেক ঢালাই ইন্টারফেস | স্থল মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | শপ প্রাইমার বা নির্দিষ্ট চূড়ান্ত আবরণ

ফ্যাব্রিকেশন, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• টাইপ এ প্রশস্ত বেস ডিজাইন সন্নিবেশিত বা সাধারণ বোলার্ড ব্যবস্থার চেয়ে একটি বৃহত্তর ডেকের যোগাযোগের ক্ষেত্র সরবরাহ করে, শিপইয়ার্ড মুরিং ফোর্সকে শক্তিশালী ডেক কাঠামোতে স্থানান্তর করতে সহায়তা করে।

• গড়া ইস্পাত পাইপ বা ঘূর্ণিত ইস্পাত প্লেট পাইপ নির্মাণ নিয়ন্ত্রিত ঢালাই, মাত্রিক সমন্বয়, এবং প্রকল্প-নির্দিষ্ট উপাদান নির্বাচনের জন্য উপযুক্ত।

• মূল লোড-ট্রান্সফার এলাকায় শক্তিশালী ঢালাই ধারাবাহিকতা সমর্থন করে, প্রকল্পের অঙ্কন অনুযায়ী বেভেল গ্রুভ এবং গভীর-অনুপ্রবেশ ঢালাই দিয়ে পাইপ-টু-বেস জয়েন্টগুলি প্রস্তুত করা যেতে পারে।

• অনুদৈর্ঘ্য পাইপের সীম, টুপির প্রান্ত এবং বাহ্যিক দড়ি-সংযোগের জায়গাগুলি মাটির এবং মসৃণ পোশাক তৈরির পর মসৃণ হওয়া উচিত যাতে মুরিং দড়িগুলির সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ কম হয়।

• 100 থেকে 800 মিমি পর্যন্ত প্রমিত আকারের পরিসর শিপইয়ার্ডগুলিকে জাহাজের মুরিং লেআউট, SWL প্রয়োজনীয়তা, ডেক স্পেস এবং হ্যান্ডলিং ওজনের সাথে বোলার্ড আকারের সাথে মেলাতে দেয়।

• জিবি/টি 554-2008 স্ট্যান্ডার্ড তথ্য সংগ্রহের সময় উপাদান নিশ্চিতকরণ, বানোয়াট পরীক্ষা, চেহারা পরিদর্শন, চিহ্নিতকরণ এবং জারা সুরক্ষা পরিকল্পনা সমর্থন করে।

• শ্রেণীবদ্ধ নতুন বিল্ডিং বা প্রতিস্থাপন প্রকল্পের জন্য, উপাদানের সন্ধানযোগ্যতা, ঢালাই পদ্ধতি, পরিদর্শন সুযোগ, এবং ডেক শক্তিবৃদ্ধি অনুমান করার পরিবর্তে উৎপাদনের আগে নিশ্চিত করা উচিত।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: GB/T 554-2008 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশনের জন্য চাইনিজ স্ট্যান্ডার্ড মেরিন মুরিং বোলার্ডের প্রয়োজন হয় তখন ব্যবহার করা হয়।

• প্রকার: একটি প্রশস্ত বেস ডবল বিট টাইপ করুন → ডেক-ওয়েল্ডেড মুরিং স্টেশনগুলির জন্য উপযুক্ত যার জন্য একটি বিস্তৃত বেস পদচিহ্ন প্রয়োজন।

• নামমাত্র ব্যাস: 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 মিমি → SWL, জাহাজ অঙ্কন, এবং ইনস্টলেশন স্থান দ্বারা নির্বাচন করুন৷

• স্ট্যান্ডার্ড SWL: 29 থেকে 981 kN → সরবরাহকৃত স্ট্যান্ডার্ড টেবিল থেকে বোলার্ড নিরাপদ কাজের লোড হিসাবে বিবেচনা করা উচিত, দড়ি ভাঙার লোড হিসাবে নয়।

• নির্মাণ: ইস্পাত পাইপ বা ঘূর্ণিত ইস্পাত প্লেট পাইপ ঢালাই সমাবেশ → চূড়ান্ত পাইপ উত্স এবং সীম চিকিত্সা উত্পাদন আগে নিশ্চিত করা উচিত.

• ঢালাইয়ের প্রয়োজনীয়তা: বেভেল প্রস্তুতি এবং গভীর-অনুপ্রবেশ ঢালাই নির্দিষ্ট হিসাবে → পাইপ-টু-বেস ওয়েল্ড এবং ডেক ওয়েল্ডের বিবরণ প্রকল্পের অঙ্কন এবং WPS অনুসরণ করা উচিত।

• দড়ি সুরক্ষা: স্থল মসৃণ ঢালাই সীম এবং যোগাযোগ পৃষ্ঠ → বোলার্ড বডি এবং ক্যাপ এলাকায় দড়ি ঘর্ষণ কমাতে সাহায্য করে।

• সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ বা গ্যালভানাইজিং জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসরণ করে।

• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → ক্লাস অনুমোদন, সাক্ষী পরিদর্শন, এবং উপাদান শংসাপত্র উদ্ধৃতি আগে নিশ্চিত করা উচিত.

কিভাবে এটা কাজ করে

মুরিং লাইনটি ডেক বোলার্ডের কাছে যায়

অ্যাপ্লিকেশন

পণ্যবাহী জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ধারক জাহাজ | টাগবোট | বার্জ | ওয়ার্কবোট | জাহাজের ডেক মুরিং স্টেশন | নবনির্মাণ প্রকল্প | প্রতিস্থাপন এবং মেরামত প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা, ঢালাইয়ের প্রয়োজনীয়তা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: কিভাবে সঠিক GB/T 554 টাইপ A বোলার্ড আকার নির্বাচন করা উচিত?

A1: প্রয়োজনীয় বোলার্ড SWL, জাহাজের মুরিং বিন্যাস, দড়ির আকার, লাইন সীসা কোণ, ডেক স্পেস এবং শিপইয়ার্ড ইনস্টলেশন অঙ্কন অনুযায়ী নামমাত্র ব্যাস নির্বাচন করুন। ডেক শক্তিবৃদ্ধি এবং ঢালাই বিবরণ জাহাজ ডিজাইনার বা শিপইয়ার্ড দ্বারা চেক করা উচিত.

প্রশ্ন 2: স্ট্যান্ডার্ড স্টিলের পাইপের পরিবর্তে রোলড স্টিল প্লেট পাইপ থেকে কি এই টাইপ এ বোলার্ড তৈরি করা যেতে পারে?

A2: হ্যাঁ, প্রকল্পের স্পেসিফিকেশন দ্বারা অনুমোদিত হলে এটি আলোচনা করা যেতে পারে। পাইপটি স্টিলের পাইপ বা স্টিলের প্লেট থেকে পাইপে ঘূর্ণিত এবং ঢালাই করা হতে পারে, তবে অনুদৈর্ঘ্য সীম এবং দড়ি-যোগাযোগ এলাকাটি মসৃণ পোশাক পরা উচিত, এবং উত্পাদনের আগে উপাদান / ঢালাই অনুমোদন নিশ্চিত করা উচিত।

প্রশ্ন 3: টেবিলের SWL কি দড়ি ভাঙার লোডের মতো?

A3: না। টেবিল SWL হল বোলার্ড নিরাপদ কাজের লোড যা মুরিং নির্বাচনের জন্য ব্যবহৃত হয়। দড়ি MBL, মুরিং লাইন ডিজাইন লোড, টেস্ট লোড, এবং ডেক স্ট্রাকচারাল ডিজাইন বোলার্ড SWL এর সাথে মিশ্রিত করা উচিত নয় যদি না প্রকল্পের স্পেসিফিকেশন স্পষ্টভাবে সম্পর্ককে সংজ্ঞায়িত করে।
