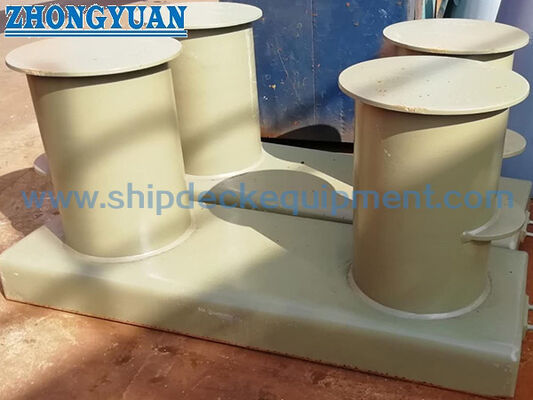

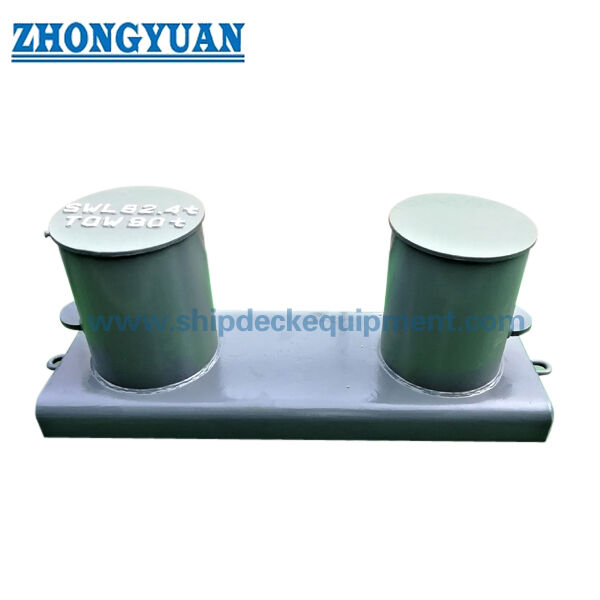

বিস্তৃত বেস প্লেট সহ তৈরি ডাবল বিট মোরিং বলার্ড JIS F 2001 টাইপ B

বিস্তৃত বেস প্লেট সহ তৈরি ডাবল বিট মোরিং বলার্ড JIS F 2001 টাইপ B

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2001 টাইপ B নির্মিত ডাবল বিট মোরিং বলার্ড একটি ডেক-উলন্দা জাহাজের মোরিং ফিটিং যা জাহাজের ডেকের মোরিং লাইনগুলিকে সুরক্ষিত করার জন্য ব্যবহৃত হয়।টাইপ বি বিন্যাস একটি প্রশস্ত বেস প্লেট উপর দুটি fabricated স্টল ব্যবহার করে, এবং বোলার্ডটি সাধারণত স্ট্যান্ডার্ড টাইপ, নামমাত্র ব্যাসার্ধ, SWL, ডেক বিন্যাস, দড়ি টাইপ, ওয়েল্ডিং ইন্টারফেস, লেপ প্রয়োজনীয়তা এবং শংসাপত্রের আওতার দ্বারা নির্বাচিত হয়।

এই ঢালাই ইস্পাত নির্মাণের জন্য, স্টীল পাইপ থেকে বা পাইপ মধ্যে ঘূর্ণিত এবং ঢালাই ইস্পাত প্লেট থেকে পোস্ট তৈরি করা যেতে পারে। পাইপ-থেকে-বেস সংযোগ উপযুক্ত গ্রুভ ঢালাই সঙ্গে প্রস্তুত করা উচিত,এবং ডেক সংযোগ অনুমোদিত শিপইয়ার্ড ঢালাই বিস্তারিত অনুসরণ করা উচিতসিলিং লাইন স্পর্শ করতে পারে যে ঢালাই seams বা প্রান্ত পোষাক এবং মসৃণ মাউন্ট করা উচিত সেবা সময় স্থানীয় দড়ি abrasion কমাতে।

দ্রুত বিবরণী

• পণ্যের ধরনঃ ডাবল বিট মোরিং বোলার্ড তৈরি করা হয়েছে যার বিস্তৃত বেস প্লেট → জাহাজের ডেকের বিন্যাসগুলির জন্য ডেক-ওয়েলটেড মোরিং পয়েন্ট।

• স্ট্যান্ডার্ড এবং প্রকারঃ JIS F 2001 টাইপ B, ISO 13795 রেফারেন্স সহ → জাহাজ এবং সামুদ্রিক প্রযুক্তি অ্যাপ্লিকেশনের জন্য বেস প্লেট টাইপ bollard।

• SWL পরিসীমাঃ সরবরাহিত টেবিল থেকে 29 থেকে 981 kN → প্রাথমিক bollard আকার নির্বাচন জন্য ব্যবহৃত; ডেক শক্তিশালীকরণ এবং অনুমোদন প্রকল্প নির্ভরশীল থাকা।

• নামমাত্র ব্যাসার্ধের পরিসীমাঃ 100 থেকে 800 মিমি → সরবরাহিত টাইপ বি আকারের পরিসরের মধ্যে ছোট থেকে বড় জাহাজের ডেক মোরিং অবস্থানগুলি জুড়ে।

• পোস্ট বাইরের ব্যাসঃ Φ114.3 থেকে Φ812.8 মিমি → চাবি পোস্ট মাত্রা চাক্ষুষ চেকিং, উত্পাদন পরিকল্পনা, এবং ওয়েব পৃষ্ঠা অঙ্কন ম্যাচিং জন্য।

• ওজন পরিসীমাঃ 18.9 থেকে 3071 কেজি → উদ্ধৃতি, হ্যান্ডলিং, প্যাকিং, পরিবহন পরিকল্পনা, এবং জাহাজ নির্মাণের প্রস্তুতির জন্য দরকারী।

• উত্পাদন রুটঃ ইস্পাত পাইপ বা ইস্পাত প্লেট পাইপ মধ্যে ঘূর্ণিত → লম্বীয় welds এবং দড়ি যোগাযোগ এলাকা যথাযথভাবে মসৃণ মাউন্ট করা উচিত।

• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → পোলিশ, গ্যালভানাইজড, বা কাস্টমাইজড সমাপ্তি নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

JIS F 2001 টাইপ B তৈরি ডাবল বিট মোরিং বলার্ডের জন্য প্রধান ওয়েব পৃষ্ঠার মাত্রা। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি।SWL মান সরবরাহিত টেবিল থেকে হয় এবং দড়ি MBL রূপান্তর করা উচিত নয়, পরীক্ষার লোড, বা প্রকল্পের নিশ্চিতকরণ ছাড়া বিরতি লোড।

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ JIS F 2001 টাইপ B নির্মিত ডাবল বিট মোরিং বলার্ড নিশ্চিত করুন এবং জাহাজের মোরিং বিন্যাসের অনুযায়ী নামমাত্র ব্যাসার্ধ / SWL নির্বাচন করুন।

পদক্ষেপ ২ঃ দড়ি টাইপ, দড়ি আকার, প্রত্যাশিত দড়ি নেতৃত্বের দিক, মোরিং লাইন বিন্যাস, এবং bollard নতুন বিল্ডিং বা প্রতিস্থাপন জন্য কিনা নিশ্চিত করুন।

ধাপ ৩ঃ ডেক ইনস্টলেশনের অবস্থান, ডেক রিইনফোর্সমেন্ট, বেস প্লেট ওয়েল্ডিং ইন্টারফেস, গ্রুভ প্রস্তুতি এবং যেকোনো শিপইয়ার্ড ওয়েল্ডিং বা এনডিটি প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৪ঃ উত্পাদনের প্রয়োজনীয়তা নিশ্চিত করুনঃ পাইপে রোল করা ইস্পাত পাইপ স্টল বা ইস্পাত প্লেট, পাইপ থেকে বেস পর্যন্ত গ্রুভ ওয়েল্ডিং এবং দড়ি-যোগাযোগ এলাকায় ওয়েল্ড সিউমগুলির গ্রিলিং।

ধাপ ৫ঃ উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, লেপ সিস্টেম, প্রযোজ্য হলে গ্যালভানাইজড / পোলিশ প্রয়োজনীয়তা এবং জারা সুরক্ষা প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্রের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণির শংসাপত্র, সাক্ষী পরিদর্শন বা শ্রেণির অনুমোদনের প্রয়োজনীয়তা।

ধাপ ৭ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য, প্যাকিংয়ের প্রয়োজনীয়তা এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

Two fabricated vertical posts | Wide base plate | Pipe-to-base groove welds | Deck welding edge | Smooth ground rope-contact seams | Steel pipe or rolled-plate pipe construction | Shop primer or specified surface treatment

ফ্যাব্রিকেশন, ওয়েল্ডিং এবং মোরিং ইঞ্জিনিয়ারিং সুবিধা

• টাইপ বি প্রশস্ত বেস প্লেট জাহাজের মোরিং স্টেশনগুলির জন্য একটি পরিষ্কার ডেক-ওয়েলটেড ইন্টারফেস সরবরাহ করে; চূড়ান্ত ডেক রিইনফোর্সমেন্ট এবং ওয়েডের বিবরণটি জাহাজঘর বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।

• প্রকল্পের প্রয়োজনীয়তা, উপাদান প্রাপ্যতা এবং উত্পাদন পরিকল্পনার ভিত্তিতে ইস্পাত পাইপ পোস্ট বা রোলড স্টিল প্লেট পাইপ পোস্ট ব্যবহার করা যেতে পারে।

• যখন প্লেটটি পাইপের মধ্যে ঘূর্ণিত হয়, তখন লম্বীয় সিমটি ঝালাই করা উচিত এবং মসৃণভাবে মাউন্ট করা উচিত, বিশেষ করে যেখানে দড়িটি পোস্টের পৃষ্ঠের উপর দিয়ে যেতে পারে বা স্পর্শ করতে পারে।

• পাইপ-টু-বেস সংযোগে গ্রুভ প্রস্তুতি একটি অনুমোদিত WPS অনুযায়ী সম্পন্ন হলে গভীর ঢালাই অনুপ্রবেশ এবং ভাল কাঠামোগত ধারাবাহিকতা সমর্থন করে।

• ডেক ওয়েল্ডিং প্রান্তটি গভীর অনুপ্রবেশ ওয়েল্ডিংয়ের জন্য প্রস্তুত করা যেতে পারে যেখানে প্রকল্পের অঙ্কন দ্বারা প্রয়োজন হয় তবে চূড়ান্ত ওয়েল্ডিং ফর্ম, ওয়েল্ডিং পা, এনডিটি,এবং ক্লাস সাক্ষ্যদান উত্পাদন আগে নিশ্চিত করা উচিত.

• মসৃণ, পোষাকযুক্ত দড়ি-যোগাযোগের পৃষ্ঠগুলি স্বাভাবিক মোরিং হ্যান্ডলিংয়ের সময় তারের দড়ি, ম্যানিলা / সিসাল ফাইবার দড়ি, বা সিন্থেটিক দড়িতে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করতে সহায়তা করে।

• সরবরাহিত SWL পরিসীমা 29 থেকে 981 kN থেকে ক্রেতাকে SWL রোপ MBL, পরীক্ষার লোড, বা ভাঙ্গন লোডের সাথে মিশ্রিত না করে মোরিং ডিউটি দ্বারা নির্বাচন করতে দেয়।

• পৃষ্ঠের চিকিত্সাটি পাত্রে পেইন্টিং স্পেসিফিকেশন, জারা পরিবেশ এবং মালিকের পরিদর্শন প্রয়োজনীয়তার সাথে সামঞ্জস্য করা যেতে পারে।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ JIS F 2001 টাইপ B → ব্যবহার যখন জাহাজের অঙ্কন বা মালিকের স্পেসিফিকেশন টাইপ B বেস প্লেট bollard বিন্যাস প্রয়োজন।

• পণ্যের নামঃ ডাবল বিট মোরিং বোলার্ড → ডেক মোরিং ফিটিং মোরিং লাইনগুলিকে সুরক্ষিত করার জন্য তৈরি, একটি উত্তোলন পণ্য নয়।

• বেস ফর্মঃ প্রশস্ত বেস প্লেট → ডেক ওয়েল্ডিং ফুটপ্রিন্ট প্রদান করে এবং ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিং বিবরণ সঙ্গে চেক করা উচিত।

• SWL পরিসীমাঃ 29 থেকে 981 kN → সরবরাহিত টেবিল এবং প্রকল্প মোরিং গণনা অনুযায়ী নির্বাচন করুন।

• নামমাত্র ব্যাসার্ধঃ 100 থেকে 800 মিমি → মূল আকারের ভিত্তিতে উদ্ধৃতি, অঙ্কন মেলে এবং পণ্য সনাক্তকরণ।

• উপাদান বিকল্পঃ আইসব্রেকার প্রকল্পের জন্য C-Mn ইস্পাত / স্টেইনলেস স্টীল / বিশেষ ইস্পাত → চূড়ান্ত উপাদান গ্রেড এবং ট্রেসেবিলিটি নিশ্চিত করা হবে।

• উত্পাদন পদ্ধতিঃ ইস্পাত পাইপ বা ইস্পাত প্লেট পাইপ → ঢালাই seam সমাপ্তি মধ্যে ঘূর্ণিত দড়ি যোগাযোগ সুরক্ষা জন্য গুরুত্বপূর্ণ।

• ওয়েল্ডিংয়ের প্রয়োজনীয়তাঃ গ্রিভ-প্রস্তুত পাইপ-টু-বেস এবং ডেক ওয়েল্ডস → চূড়ান্ত ওয়েল্ড ফর্ম, ডাব্লুপিএস, এনডিটি এবং ক্লাসের সাক্ষীর সুযোগ নিশ্চিত করা হবে।

• প্রযোজ্য দড়ি রেফারেন্সঃ তারের দড়ি, ম্যানিলা এবং সিজাল ফাইবার দড়ি, সিন্থেটিক দড়ি → দড়ি আকার এবং সীসা বিন্যাস জাহাজের অঙ্কন সঙ্গে নিশ্চিত করা উচিত।

• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ, galvanizing, বা পোলিশ সমাপ্তি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।

• সার্টিফিকেট প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী অনুরোধে উপলব্ধ → ক্লাস পরিদর্শন এবং অনুমোদনের সুযোগ উদ্ধৃতির আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Mooring line is led around the double bitt bollard → Rope load is held by the two fabricated posts → Local force transfers through the pipe-to-base welds and wide base plate → Load is transferred into the reinforced deck structure through the deck weld → Inspection and final coating are completed according to project requirement

অ্যাপ্লিকেশন

মালবাহী জাহাজ। ট্যাংকার। কনটেইনার জাহাজ। সাধারণ মালবাহী জাহাজ। ওয়ার্কবোটস। ট্যাগবোটস। জাহাজের ডেক মোরিং স্টেশন। জাহাজঘরের নতুন নির্মাণ প্রকল্প। প্রতিস্থাপন ও মেরামতের প্রকল্প।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং ডকুমেন্টেশন এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক JIS F 2001 টাইপ বি বলার্ড আকার কিভাবে নির্বাচন করা উচিত?

A1: জাহাজের মোরিং বিন্যাস, দড়ি প্রকার, দড়ি আকার, দড়ি নেতৃত্ব দিক, ডেক শক্তিশালীকরণ, এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তা অনুযায়ী নামমাত্র ব্যাসার্ধ এবং SWL নির্বাচন করুন।সরবরাহিত SWL টেবিল bollard নির্বাচন জন্য এবং দড়ি MBL বা পরীক্ষা লোড হিসাবে চিকিত্সা করা উচিত নয়.

প্রশ্ন ২ঃ টাইপ বি বলার্ডগুলির জন্য কেন প্রশস্ত বেস প্লেট গুরুত্বপূর্ণ?

A2: প্রশস্ত বেস প্লেট ডেক ওয়েল্ডিং ইন্টারফেস প্রদান করে এবং জাহাজের কাঠামোর মধ্যে bollard শক্তি বিতরণ করতে সাহায্য করে। প্রকৃত ডেক প্লেট বেধ, শক্তিশালীকরণ, ওয়েল্ডিং ফর্ম,এবং পরিদর্শন প্রয়োজনীয়তা জাহাজ নির্মাণ বা নকশা অফিস দ্বারা নিশ্চিত করা উচিত.

প্রশ্ন 3: অর্ডার দেওয়ার আগে কোন ঝালাই এবং উত্পাদন বিবরণ নিশ্চিত করা উচিত?

A3: স্টিল পাইপ বা রোলড স্টিল প্লেট পাইপ থেকে পোস্টগুলি তৈরি হয়েছে কিনা তা নিশ্চিত করুন, পাইপ-টু-বেস গ্রুভ ওয়েডের বিশদ, ডেক ওয়েড প্রস্তুতি, ওয়েড লেগ বা অনুপ্রবেশের প্রয়োজনীয়তা, ডাব্লুপিএস / এনডিটি সুযোগউপাদান শংসাপত্র, পৃষ্ঠতল চিকিত্সা, এবং ক্লাস সাক্ষ্য প্রয়োজন কিনা।
