পণ্যের সংক্ষিপ্ত বিবরণ

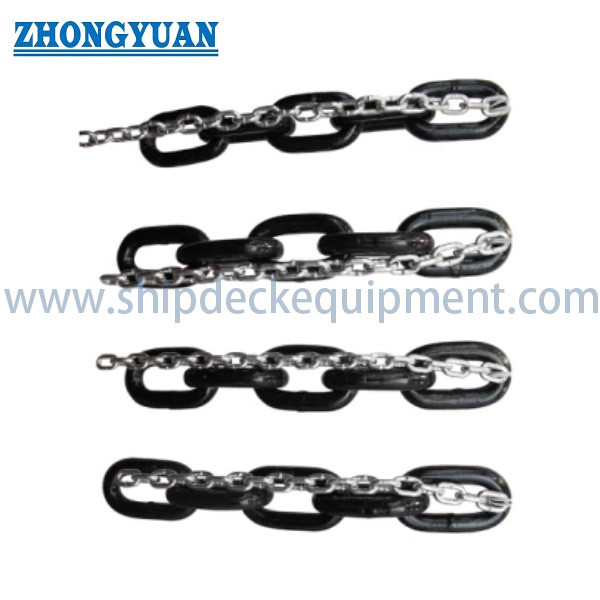

মেরিন হ্যাচ কভার পুল চেইন হল একটি ফ্ল্যাশ বাট ওয়েল্ডেড ওপেন-লিঙ্ক চেইন যা সামঞ্জস্যপূর্ণ চেইন-চালিত কার্গো হ্যাচ কভার সিস্টেমে টানার শক্তি সঞ্চালনের জন্য ব্যবহৃত হয়। এটি হ্যাচ কভার খোলার এবং বন্ধ করার সময় সরানোর জন্য মূল চেইন হুইল, পকেট হুইল, গাইড বা পুলিং ব্যবস্থার মধ্য দিয়ে চলে। সাধারণ ব্যবহারগুলির মধ্যে বাল্ক ক্যারিয়ার এবং সাধারণ কার্গো জাহাজগুলিতে ড্র্যাগ-টাইপ এবং চেইন-চালিত রোলিং হ্যাচ কভার ব্যবস্থা অন্তর্ভুক্ত।

প্রতিস্থাপন নির্বাচন অবশ্যই সম্পূর্ণ লিঙ্ক জ্যামিতি এবং সিস্টেম ইন্টারফেসের উপর ভিত্তি করে হতে হবে, কেবল চেইনের ব্যাসের উপর নয়। চেইনের ব্যাস, পিচ, ভিতরের প্রস্থ, বাইরের প্রস্থ, উপাদানের গ্রেড, প্রুফ লোড, ব্রেকিং লোড, মোট দৈর্ঘ্য, লিঙ্কের সংখ্যা এবং শেষ সংযোগগুলি হ্যাচ কভার প্রস্তুতকারকের অঙ্কন বা অনুমোদিত মূল নমুনার সাথে পরীক্ষা করা উচিত। এই পণ্যটি একটি হ্যাচ কভার ড্রাইভ/পুল চেইন; এটি অ্যাঙ্কর চেইন, মুরিং চেইন বা সাধারণ-উদ্দেশ্যের উত্তোলন চেইন নয়।

দ্রুত স্পেসিফিকেশন

• চেইনের আকার পরিসীমা: 11 থেকে 30 মিমি → বিভিন্ন হ্যাচ কভার ড্রাইভ ব্যবস্থার জন্য সরবরাহকৃত প্রতিস্থাপন পরিসীমা কভার করে।
• লিঙ্ক পিচ / ভিতরের দৈর্ঘ্য: 42 থেকে 108 মিমি → দুর্বল সংযোগ প্রতিরোধ করার জন্য চেইন হুইল বা পকেট জ্যামিতির সাথে মিলতে হবে।
• ভিতরের প্রস্থ: 12.5 থেকে 35 মিমি → গাইড, হুইল এবং সংযোগকারী উপাদানগুলির মধ্য দিয়ে ক্লিয়ারেন্সকে প্রভাবিত করে।
• প্রুফ লোড: 57 থেকে 399 kN → উৎপাদন বা গ্রহণযোগ্য লোডের রেফারেন্স; এটি চেইনের SWL নয়।
• ব্রেকিং লোড: 116 থেকে 798 kN → সরবরাহকৃত টেবিল থেকে ন্যূনতম রেফারেন্স মান, উপাদানের গ্রেড এবং সম্মত পরীক্ষার ভিত্তির উপর নির্ভর করে।
• আনুমানিক ভর: 2.39 থেকে 18.22 কেজি/মি → মোট চেইনের ওজন, হ্যান্ডলিং, প্যাকিং এবং মালবাহী গণনার জন্য দরকারী।
• নির্মাণ: ফ্ল্যাশ বাট ওয়েল্ডেড, স্টাডলেস ওপেন-লিঙ্ক চেইন → লিঙ্ক ওয়েল্ডের গুণমান এবং মাত্রিক সামঞ্জস্য মূল উৎপাদন নিয়ন্ত্রণ।
• স্ট্যান্ডার্ড ফিনিশ: কালো রঙ করা → সেলফ-কালার, গ্যালভানাইজড বা প্রকল্প-নির্দিষ্ট আবরণ উৎপাদনের আগে নিশ্চিতকরণের প্রয়োজন।

প্রধান প্রযুক্তিগত প্যারামিটার

হ্যাচ কভার সিস্টেম ম্যাচিং এবং অনুসন্ধানের নির্দেশিকা

ধাপ 1: হ্যাচ কভার প্রস্তুতকারক, জাহাজের নাম বা হাল নম্বর, হ্যাচ কভারের ধরন, মূল চেইন কোড এবং উপলব্ধ সিস্টেম অঙ্কন বা চেইন নমুনা সরবরাহ করুন।

ধাপ 2: চেইনের ব্যাস, পিচ, ভিতরের প্রস্থ, বাইরের প্রস্থ, সামগ্রিক দৈর্ঘ্য, লিঙ্কের সংখ্যা, শেষ লিঙ্ক, সংযোগকারী এবং যেকোনো সংযোগের ব্যবস্থা নিশ্চিত করুন।

ধাপ 3: প্রয়োজনীয় প্রুফ লোড, ব্রেকিং লোড, উপাদানের গ্রেড এবং পরীক্ষার ভিত্তি নিশ্চিত করুন। কাজের লোড সীমা হিসাবে প্রুফ লোড বা ব্রেকিং লোড ব্যবহার করবেন না।

ধাপ 4: প্রতিস্থাপন চেইন অর্ডার করার আগে বিদ্যমান চেইন হুইল, পকেট হুইল, গাইড, ড্রাইভ ইউনিট এবং চেইন স্টোরেজ পাথের সাথে সামঞ্জস্যতা নিশ্চিত করুন।

ধাপ 5: পৃষ্ঠের ফিনিশ, ক্ষয়কারী পরিবেশ, তৈলাক্তকরণ অনুশীলন এবং কালো রঙ করা, সেলফ-কালার বা গ্যালভানাইজড সরবরাহ প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ 6: পরিমাণ বা মোট দৈর্ঘ্য, প্যাকেজিং, পরিদর্শন এবং শংসাপত্রের সুযোগ, গন্তব্য, প্রয়োজনীয় সরবরাহের সময় এবং শ্রেণিবিভাগের প্রয়োজনীয়তা উল্লেখ করুন।

চেইন নির্মাণ

ক্যালিব্রেটেড ওপেন লিঙ্ক | ফ্ল্যাশ বাট ওয়েল্ডেড লিঙ্ক জয়েন্ট | নিয়ন্ত্রিত চেইন ব্যাস এবং পিচ | সংজ্ঞায়িত ভিতরের এবং বাইরের প্রস্থ | অবিচ্ছিন্ন চেইন দৈর্ঘ্য | ঐচ্ছিক শেষ লিঙ্ক বা সংযোগের ব্যবস্থা | কালো রঙ করা বা প্রকল্প-নির্দিষ্ট ফিনিশ

উৎপাদন, লোড যাচাইকরণ এবং রক্ষণাবেক্ষণের সুবিধা

• ফ্ল্যাশ বাট ওয়েল্ডিং একটি অবিচ্ছিন্ন ওয়েল্ডেড লিঙ্ক কাঠামো সরবরাহ করে; ওয়েল্ড অ্যালাইনমেন্ট, ট্রিম করা এবং তাপ-প্রভাবিত এলাকা অনুমোদিত উৎপাদন প্রক্রিয়ার অধীনে নিয়ন্ত্রণ করা উচিত।
• চেইন হুইলের সাথে সামঞ্জস্যপূর্ণ সংযোগ হ্যাচ কভারের মসৃণ চলাচলের জন্য অপরিহার্য হওয়ায় চেইনের ব্যাস, পিচ এবং লিঙ্কের প্রস্থ একটি মিলিত জ্যামিতি হিসাবে পরীক্ষা করা হয়।
• উপাদানের ট্রেসেবিলিটি এবং তাপ-চিকিৎসার প্রয়োজনীয়তাগুলি ব্যাচ দ্বারা নিয়ন্ত্রণ করা যেতে পারে যখন একটি নির্দিষ্ট ইস্পাত গ্রেড বা শক্তির স্তর ক্রয় স্পেসিফিকেশনে উল্লেখ করা হয়।
• প্রুফ লোডিং এবং ধ্বংসাত্মক ব্রেকিং-লোড টেস্টিং সম্মত পরিদর্শন এবং পরীক্ষা পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে; পরীক্ষার ফ্রিকোয়েন্সি এবং গ্রহণযোগ্যতার ভিত্তি উৎপাদনের আগে নিশ্চিত করতে হবে।
• ক্ষয়, অস্বাভাবিক পরিধান, পিচ অমিল বা ক্ষতিগ্রস্ত সংযোগ পৃষ্ঠগুলির জন্য চেইন হুইল, পকেট, গাইড এবং সংযোগকারীগুলির সাথে প্রতিস্থাপন চেইন পরীক্ষা করা উচিত।
• নিয়মিত পরিদর্শন লিঙ্ক-ক্রাউন পরিধান, ক্ষয় হ্রাস, বাঁকা লিঙ্ক, ভাঙা ওয়েল্ড এলাকা, স্থানীয় বিকৃতি এবং সঞ্চিত পিচ দীর্ঘায়নের উপর দৃষ্টি নিবদ্ধ করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের কার্যকারিতা: হ্যাচ কভার ড্রাইভ / পুল চেইন → সামঞ্জস্যপূর্ণ খোলা এবং বন্ধ করার পদ্ধতিতে টানার শক্তি সঞ্চালন করে।
• চেইনের আকার: 11 / 14 / 15 / 16 / 18 / 19 / 20 / 22 / 30 মিমি → সম্পূর্ণ লিঙ্ক জ্যামিতি এবং সিস্টেম অঙ্কন দ্বারা নির্বাচন করুন।
• লিঙ্ক জ্যামিতি: একাধিক A / B / C কনফিগারেশন → একই চেইন ব্যাসের ভিন্ন পিচ, প্রস্থ এবং ভর থাকতে পারে।
• উপাদান: কার্বন ইস্পাত → 20Mn2, 20MnV বা অন্যান্য গ্রেড আলোচনা করা যেতে পারে তবে অর্ডার স্পেসিফিকেশন দ্বারা নিশ্চিত করতে হবে।
• উৎপাদন পদ্ধতি: ফ্ল্যাশ বাট ওয়েল্ডেড লিঙ্ক → মাত্রিক ক্যালিব্রেশন এবং ওয়েল্ডের গুণমান মূল পরিদর্শন পয়েন্ট।
• পৃষ্ঠের চিকিৎসা: কালো রঙ করা সরবরাহ ভিত্তি হিসাবে → সেলফ-কালার, সাধারণ গ্যালভানাইজিং বা হট-ডিপ গ্যালভানাইজিং প্রকল্প-নির্দিষ্ট।
• লোড ডেটা: প্রুফ লোড এবং ব্রেকিং লোড → যোগ্যতা মান, SWL বা WLL নয়।
• সরবরাহের ফর্ম: কাটা দৈর্ঘ্য, সম্পূর্ণ লুপ বা সিস্টেম-নির্দিষ্ট চেইন অ্যাসেম্বলি → শেষ ফিটিং এবং সংযোগের পদ্ধতি সংজ্ঞায়িত করতে হবে।
• প্যাকেজিং: কাঠের কেস, কার্টন, ড্রাম বা প্যালেট → চেইনের দৈর্ঘ্য, ইউনিট ভর, ফিনিশ এবং পরিবহন পদ্ধতি দ্বারা নির্বাচিত।

এটি কিভাবে কাজ করে

ড্রাইভ ইউনিট টানার শক্তি প্রয়োগ করে → চেইন চেইন হুইল / পকেট ব্যবস্থার সাথে যুক্ত হয় → লিঙ্ক-বাই-লিঙ্ক আন্দোলন চেইন পাথের সাথে শক্তি সঞ্চালন করে → হ্যাচ কভার তার নকশা করা খোলা বা বন্ধ করার ক্রমের মাধ্যমে রোল বা ভ্রমণ করে → চেইন স্টোরেজ বা গাইড ব্যবস্থার কাছে ফিরে আসে

অ্যাপ্লিকেশন

চেইন-চালিত কার্গো হ্যাচ কভার সিস্টেম | ড্র্যাগ-টাইপ হ্যাচ কভার ব্যবস্থা | সাইড-রোলিং হ্যাচ কভার পুল সিস্টেম | রোলিং হ্যাচ কভার প্রতিস্থাপন প্রকল্প | বাল্ক ক্যারিয়ার | সাধারণ কার্গো জাহাজ | জাহাজ মেরামত এবং রেট্রোফিট

পরিদর্শন, পরীক্ষা এবং ডকুমেন্টেশন

মাত্রিক পরিদর্শন, প্রুফ-লোড টেস্টিং, ব্রেকিং-লোড টেস্টিং, উপাদানের সার্টিফিকেট এবং প্রস্তুতকারকের পরীক্ষার ডকুমেন্টেশন ক্রয় স্পেসিফিকেশন অনুযায়ী ব্যবস্থা করা যেতে পারে। শ্রেণিবিভাগ পরিদর্শন অনুরোধে উপলব্ধ এবং প্রযোজ্য সোসাইটির নিয়ম, অনুমোদিত পরীক্ষার সুযোগ এবং জরিপ উপস্থিতির সাপেক্ষে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষার সার্টিফিকেট।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি বিদ্যমান হ্যাচ কভার চেইন প্রতিস্থাপন করার জন্য কি তথ্য প্রয়োজন?

উত্তর 1: মূল প্রস্তুতকারক বা চেইন কোড, চেইন ব্যাস, পিচ, ভিতরের এবং বাইরের প্রস্থ, মোট দৈর্ঘ্য বা লিঙ্কের সংখ্যা, শেষ সংযোগ, প্রয়োজনীয় লোড এবং একটি অঙ্কন বা প্রতিনিধি নমুনা সরবরাহ করুন। চেইন হুইল এবং গাইড অবস্থা পরীক্ষা করা উচিত।

প্রশ্ন 2: প্রুফ লোড বা ব্রেকিং লোড কি চেইনের SWL হিসাবে ব্যবহার করা যেতে পারে?

উত্তর 2: না। প্রুফ লোড এবং ব্রেকিং লোড হল পরীক্ষার বা শক্তির রেফারেন্স। এগুলি কাজের লোড সীমা নয়। হ্যাচ কভার সিস্টেম ডিজাইনার বা মূল সরঞ্জাম প্রস্তুতকারকের অপারেটিং লোড এবং প্রয়োজনীয় ডিজাইন মার্জিন সংজ্ঞায়িত করা উচিত।

প্রশ্ন 3: একটি নতুন চেইন অংশ কি বিদ্যমান জীর্ণ চেইনের সাথে মিশ্রিত করা যেতে পারে?

উত্তর 3: শুধুমাত্র প্রকৌশল নিশ্চিতকরণের পরে। ব্যবহৃত চেইনে ক্ষয়, পরিধান এবং পিচ দীর্ঘায়ন থাকতে পারে যা অসম চেইন-হুইল সংযোগের কারণ হয়। সম্পূর্ণ চেইন প্রতিস্থাপন বা একটি যাচাইকৃত মিলিত অংশ সাধারণত একটি মূল্যায়নহীন মিশ্র ইনস্টলেশনের চেয়ে নিরাপদ।
