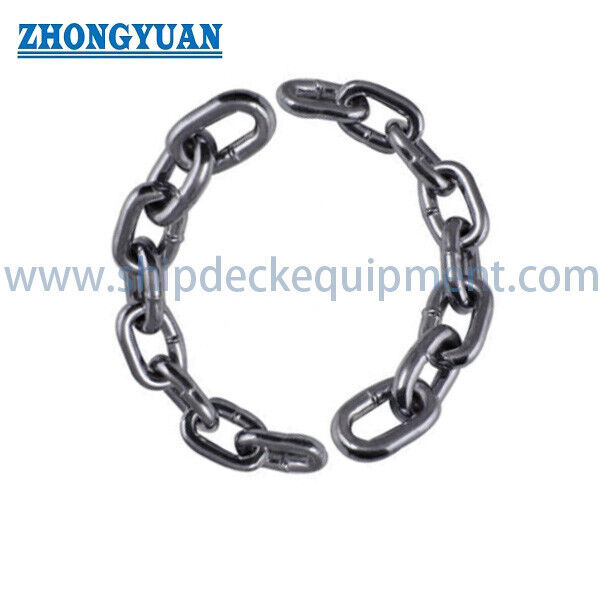

DIN 5685 ঝালাই করা গোলাকার ইস্পাতের চেইন | ছোট-লিঙ্ক এবং লম্বা-লিঙ্ক সাধারণ-উদ্দেশ্যের চেইন

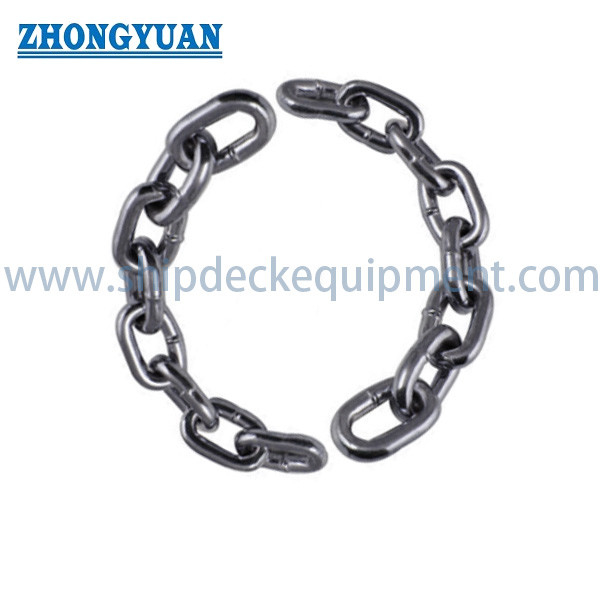

DIN 5685 ঢালাই বৃত্তাকার ইস্পাত চেইন

পণ্যের সংক্ষিপ্ত বিবরণ

DIN 5685 ঢালাই বৃত্তাকার ইস্পাত চেইন সাধারণ উদ্দেশ্য, nonlifting অ্যাপ্লিকেশন যেখানে একটি নমনীয় ইস্পাত চেইন বাধা জন্য প্রয়োজন জন্য ডিজাইন করা হয়, loose উপাদান ধরে রাখা,ক্ষতি প্রতিরোধ ব্যবস্থা, ওয়ার্কশপ সংগঠন, বা তুলনীয় ইউটিলিটি সার্ভিস। চেইন welded বৃত্তাকার ইস্পাত লিঙ্ক থেকে গঠিত হয় এবং সংক্ষিপ্ত লিঙ্ক বা দীর্ঘ লিঙ্ক জ্যামিতি সরবরাহ করা যেতে পারে, লিঙ্ক ব্যাসার্ধ সঙ্গে, অভ্যন্তর দৈর্ঘ্য,বাইরের প্রস্থইনস্টলেশনের জন্য নির্বাচিত, সমাপ্তি এবং বিতরণ দৈর্ঘ্য।

জাহাজ বা শিল্প ব্যবহারের জন্য, এই পণ্যটি জাহাজের উত্তোলন, নোঙ্গর, টগলিং, মোরিং, কার্গো-সিকিউরিং বা উত্তোলন সরঞ্জামগুলির পরিবর্তে একটি ইউটিলিটি চেইন হিসাবে বিবেচনা করা উচিত।বর্তমান DIN 5685 সিরিজ nonproofloaded ঝালাই বৃত্তাকার ইস্পাত চেইন জুড়েঅতএব, উপযুক্ততা প্রত্যাশিত অ-উত্তোলন ফাংশন, পরিবেশগত এক্সপোজার, মাত্রিক সামঞ্জস্য এবং ক্রয়ের স্পেসিফিকেশন উপর নির্ভর করে।

পণ্যের পরিধি এবং নিরাপত্তা সীমাবদ্ধতা

• নন-প্রুফ লোড চেইন → এই পণ্য পরিবারের জন্য প্রুফ লোড পরীক্ষার প্রয়োজন নেই।
• উত্তোলনের জন্য নয় → চেইন স্লিং, লিফট চেইন, উত্তোলন মাধ্যম বা লোড বহনকারী সাসপেনশন হিসাবে ব্যবহার করবেন না।
• অ্যাঙ্কর চেইন, ট্যাগিং চেইন, ল্যাশিং চেইন, কনভেয়র চেইন, মাইনিং চেইন, বা অন্যান্য অ্যাপ্লিকেশন-নির্দিষ্ট পরীক্ষিত চেইনের বিকল্প নয়।
• সরবরাহকারীর রেফারেন্স লোড পরিসংখ্যানগুলিকে WLL, SWL, প্রুফ লোড বা উত্তোলন ক্ষমতা হিসাবে প্রত্যয়িত হিসাবে উপস্থাপন বা ব্যাখ্যা করা উচিত নয়।

দ্রুত বিবরণী

• স্ট্যান্ডার্ড পরিবারঃ DIN 5685-1 লং-লিঙ্ক, DIN 5685-2 সেমি-লং-লিঙ্ক, এবং DIN 5685-3 শর্ট-লিঙ্ক → ক্রয় আদেশের প্রযোজ্য বর্তমান অংশটি নিশ্চিত করুন।
• নির্মাণঃ ঢালাই বৃত্তাকার ইস্পাত লিঙ্ক → সাধারণ উদ্দেশ্য চেইন জ্যামিতি চেইন চাকার জন্য ক্যালিব্রেশন ছাড়া।
• সরবরাহিত ডেটাতে আকারের পরিসীমাঃ 2 থেকে 13 মিমি সংযোগ ব্যাসার্ধ → হালকা ইউটিলিটি এবং সাধারণ রিটেনশন ব্যবস্থা জুড়ে।
• সরবরাহিত টেবিলে বাণিজ্যিক লিঙ্কগুলির নামকরণঃ টাইপ এ শর্ট-লিঙ্ক এবং টাইপ সি লং-লিঙ্ক → প্রয়োজনীয় DIN সংস্করণ এবং অঙ্কনের সাথে সমতুল্যতা নিশ্চিত করুন।
• আনুমানিক ভর পরিসীমাঃ 6 থেকে 345 কেজি প্রতি 100 মিটার, ব্যাসার্ধ এবং লিঙ্ক পিচ → হ্যান্ডলিং, প্যাকিং এবং মালবাহী জন্য প্রাসঙ্গিক।
• সমাপ্তি বিকল্পঃ স্ব-রঙ, কালো আঁকা, জিংক plated, গরম ডুব galvanized, বা প্রকল্প নির্দিষ্ট লেপ → এক্সপোজার এবং আনুষাঙ্গিক ফিট অনুযায়ী নির্বাচন করুন।
• স্ট্যান্ডার্ড লোডের অবস্থাঃ প্রুফ লোড → মাত্রা এবং উপাদান সম্মতি উত্তোলন অনুমোদন সৃষ্টি করে না।

লিঙ্ক টাইপ এবং স্ট্যান্ডার্ড নির্বাচন

সরবরাহিত সময়সূচিতে টাইপ এ স্বল্পতর অভ্যন্তরীণ লিঙ্ক দৈর্ঘ্য ব্যবহার করে। এটি একটি আরও কমপ্যাক্ট লিঙ্ক প্যাটার্ন এবং ইউনিট দৈর্ঘ্যের প্রতি আরও লিঙ্ক তৈরি করে।টাইপ সি সরবরাহিত স্কিমে একই নামমাত্র ব্যাসার্ধের জন্য 100 মিটার প্রতি একটি দীর্ঘতর অভ্যন্তরীণ লিঙ্ক দৈর্ঘ্য এবং কম ভর ব্যবহার করে.

নতুন অর্ডারের জন্য কেবলমাত্র A বা C এর উপর নির্ভর করা উচিত নয়। প্রয়োজনীয় লিঙ্ক অঙ্কন এবং প্রযোজ্য DIN 5685 অংশটি নিশ্চিত করুনঃ দীর্ঘ লিঙ্ক চেইনের জন্য DIN 5685-1, অর্ধ-দীর্ঘ লিঙ্ক চেইনের জন্য DIN 5685-2,অথবা DIN 5685-3 শর্ট লিঙ্ক চেইনের জন্যঐতিহাসিক একক সংখ্যাযুক্ত DIN 5685 সংস্করণগুলি অংশ ভিত্তিক সিরিজ দ্বারা প্রতিস্থাপিত হয়েছে।

প্রধান প্রযুক্তিগত পরামিতি

উপাদান, ওয়েল্ডিং এবং পৃষ্ঠ সুরক্ষা

• বেস উপাদানঃ ওয়েল্ডযোগ্য ইস্পাত গ্রেড অর্ডার দ্বারা নিশ্চিত করা হবে; সঠিক গ্রেড এবং বিতরণ শর্ত উদ্ধৃতি, অঙ্কন এবং উপাদান শংসাপত্রের উপর উল্লেখ করা উচিত যখন প্রয়োজন হয়।
• চেইন স্টিলের রেফারেন্সঃ DIN 17115 হল বর্তমান DIN প্রযুক্তিগত সরবরাহের স্ট্যান্ডার্ড যা ঢালাই করা গোলাকার লিঙ্ক চেইন এবং চেইন উপাদানগুলির জন্য ব্যবহৃত হয়।প্রয়োগযোগ্যতা এবং গ্রেড নির্বাচন আদেশযুক্ত চেইন স্পেসিফিকেশনের সাপেক্ষে থাকে.
• উত্পাদন ফর্মঃ ঢালাই বৃত্তাকার ইস্পাত লিঙ্ক; ঢালাই প্রক্রিয়া, ঢালাই গ্রহণযোগ্যতা মানদণ্ড, এবং পরিদর্শন সুযোগ প্রস্তুতকারকের দ্বারা নিশ্চিত করা উচিত।
• স্ব-রঙের বা কালো রঙের সমাপ্তি স্যুট শুকনো বা নিয়ন্ত্রিত ইউটিলিটি পরিষেবা যেখানে জারা সুরক্ষা প্রয়োজনীয়তা সীমিত।
• জিংক প্লাটিং বা গরম ডুব গ্যালভানাইজিং ক্ষয় প্রতিরোধের উন্নতি করে, কিন্তু লেপ বেধ এবং অভ্যন্তরীণ clearances চেক করা উচিত যখন চেইন চোখ, brackets, বা ফিটিং মাধ্যমে পাস।
• স্টেইনলেস স্টীল, খাদ স্টীল, উচ্চ প্রসার্য স্টীল, তাপ চিকিত্সা, গুঁড়া লেপ, বা বিশেষ রং DIN 5685 এর অন্তর্নিহিত বৈশিষ্ট্য নয় এবং পৃথক প্রকল্পের প্রয়োজনীয়তা হিসাবে চিকিত্সা করা উচিত।

পরিদর্শন ও সরবরাহ নিয়ন্ত্রণ

• মাত্রা পরিদর্শনঃ লিঙ্ক ব্যাসার্ধ d, অভ্যন্তরীণ দৈর্ঘ্য t, বাইরের প্রস্থ b, এবং আদেশ দৈর্ঘ্য।
• চাক্ষুষ পরিদর্শনঃ সংযোগের আকৃতি, সোল্ডার ধারাবাহিকতা, ক্ষতিকারক তীক্ষ্ণ প্রান্ত, পৃষ্ঠের অবস্থা এবং প্রযোজ্য হলে আবরণ।
• বিতরণ যাচাইকরণঃ পরিমাণ, ভর বা দৈর্ঘ্য, সমাপ্তি, প্যাকেজিং, সনাক্তকরণ এবং অর্ডার করা নথিপত্র।
• উপাদান শংসাপত্র, মাত্রা প্রতিবেদন, লেপ প্রতিবেদন, বা অতিরিক্ত পরীক্ষার ক্রয় আদেশ অনুযায়ী ব্যবস্থা করা যেতে পারে; তারা স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত করা হয় না।
• অতিরিক্ত পরীক্ষায় DIN 5685 ইউটিলিটি চেইনকে সার্টিফাইড লিফটিং চেইনে রূপান্তরিত করা হয় না, যদি না পুরো পণ্যটি ডিজাইন, উত্পাদন, পরীক্ষা, চিহ্নিত করা হয়,এবং প্রযোজ্য লিফটিং চেইন স্ট্যান্ডার্ড অনুযায়ী সার্টিফাইড.

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রকৃত ব্যবহার নিশ্চিত করুন এবং স্পষ্টভাবে উল্লেখ করুন যে চেইনটি একটি নন-লিফটিং, নন-হাইজিং, নন-অ্যাঙ্কর এবং সুরক্ষা-সমালোচনামূলক ফাংশনের জন্য।

ধাপ ২ঃ প্রয়োজনীয় স্ট্যান্ডার্ড পার্ট এবং লিঙ্ক জ্যামিতি নিশ্চিত করুনঃ শর্ট-লিঙ্ক, সেমি-লং-লিঙ্ক বা লং-লিঙ্ক; এ / সি বাণিজ্যিক নাম ব্যবহারের ক্ষেত্রে প্রযোজ্য অঙ্কন সরবরাহ করুন।

ধাপ ৩ঃ লিঙ্ক ব্যাসার্ধ d, অভ্যন্তরীণ দৈর্ঘ্য t, বাইরের প্রস্থ b, প্রয়োজনীয় মোট দৈর্ঘ্য, কাটা দৈর্ঘ্যের সহনশীলতা এবং কোনও সংযোগ আনুষাঙ্গিক নির্দিষ্ট করুন।

ধাপ ৪ঃ উপাদান গ্রেড, সমাপ্তি, রঙ, এক্সপোজার অবস্থা এবং জিংক প্লাস্টিং বা গরম ডুব galvanizing একটি পৃথক লেপ প্রয়োজনীয়তা মেনে চলতে হবে কিনা তা নির্দিষ্ট করুন।

ধাপ ৫ঃ পরিদর্শন এবং নথির পরিধি নিশ্চিত করুনঃ মাত্রা প্রতিবেদন, উপাদান শংসাপত্র, লেপ প্রতিবেদন, নমুনা অনুমোদন বা তৃতীয় পক্ষের সাক্ষ্য যদি প্রয়োজন হয়।

ধাপ ৬ঃ পরিমাণ, প্যাকিং পদ্ধতি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং রেফারেন্স অঙ্কন বা ছবি প্রদান করুন।

সামঞ্জস্যতা এবং ব্যবহারের নোট

• সমাপ্ত লিঙ্ক মাত্রা বিরুদ্ধে চেইন, রিং, বন্ধনী, প্যাড চোখ, বা সমর্থন পিন পরিষ্কার খোলার পরীক্ষা করুন।
• অল্প আকারের ফিটিংগুলির মাধ্যমে গ্যালভানাইজড লিঙ্কগুলিকে জোর করবেন না; লেপ ক্ষতি বেস স্টিলকে প্রকাশ করতে পারে এবং জারা সুরক্ষা হ্রাস করতে পারে।
• ক্যালিব্রেটেড চেইন স্ট্যান্ডার্ড নির্দিষ্ট না করা হলে চেইন চক্র বা পকেট হুইলগুলির উপর অবিচ্ছিন্নভাবে চলমান অ্যাপ্লিকেশনগুলি এড়িয়ে চলুন।
• গুরুতর ক্ষয়, ফাটল welds, বিকৃত লিঙ্ক, অত্যধিক পরিধান, বা উদ্দেশ্য ইউটিলিটি ফাংশন সঙ্গে সামঞ্জস্যপূর্ণ না ক্ষতি প্রদর্শন চেইন প্রতিস্থাপন করুন।

কাস্টম অ্যাট্রিবিউট

• পণ্যের ধরনঃ সাধারণ ব্যবহারের জন্য ঢালাই করা গোলাকার ইস্পাত চেইন → উত্তোলন বা লোড বহন করার পরিবর্তে ইউটিলিটি এবং রিটেনশন ফাংশনের জন্য ব্যবহার।
• স্ট্যান্ডার্ড পরিবারঃ DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → দীর্ঘ, অর্ধ-দীর্ঘ, বা সংক্ষিপ্ত লিঙ্ক জ্যামিতি অনুযায়ী বর্তমান অংশ নির্বাচন করুন।
• বাণিজ্যিক প্রকারঃ টাইপ এ শর্ট-লিঙ্ক / টাইপ সি লং-লিঙ্ক → গ্রাহকের সরবরাহিত নামকরণ যা অঙ্কন এবং সংস্করণ নিশ্চিতকরণের প্রয়োজন।
• নামমাত্র ব্যাসার্ধঃ 2 ′′ 13 মিমি সরবরাহিত তালিকায় → লিঙ্ক খোলার এবং আনুষাঙ্গিক সামঞ্জস্যের সাথে নির্বাচন করুন।
• নির্মাণঃ ঢালাই করা গোলাকার ইস্পাত সংযোগ → অ-ক্যালিব্রেটেড ইউটিলিটি চেইন নির্মাণ।
• সারফেস ফিনিসঃ স্ব-রঙিন / কালো আঁকা / জিংক প্ল্যাট / গরম ডুব গ্যালভানাইজড / নির্দিষ্ট লেপ → জারা এক্সপোজার এবং মাত্রা ক্লিয়ারেন্স মেলে।
• লোডের অবস্থাঃ প্রুফ-লোডড নয় → সার্টিফাইড ডাব্লুএলএল, এসডব্লিউএল, উত্তোলন, ট্যাগিং, অ্যাঙ্করিং, বা কার্গো-সিকিউরিং চেইন নয়।

অ্যাপ্লিকেশন

Industrial barriers | Retention of loose components against loss | Machine and workshop guarding | Warehouse utility arrangements | Agricultural general-purpose use | Marine deck utility service where no lifting, অ্যাঙ্করিং, ট্যাগিং, মোরিং, লোড রিটেনশন, বা নিরাপত্তা সমালোচনামূলক লোড জড়িত

নথিপত্র

উৎপাদনের আগে উপলব্ধ ডকুমেন্টেশনের বিষয়ে সম্মতি হওয়া উচিত এবং এতে সামঞ্জস্যের একটি বাণিজ্যিক শংসাপত্র, উপাদান শংসাপত্র, মাত্রা পরিদর্শন প্রতিবেদন, লেপ প্রতিবেদন, প্যাকিং তালিকা অন্তর্ভুক্ত থাকতে পারে।সনাক্তকরণ এবং ট্র্যাকযোগ্যতাএই প্রুফ লোডেড পণ্যের জন্য উত্তোলন শংসাপত্র বা শ্রেণীবিভাগের অনুমোদন অনুমোদিত হবে না।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: DIN 5685 চেইন উত্তোলনের জন্য বা চেইন স্লিং হিসাবে ব্যবহার করা যেতে পারে?

A1: না। বর্তমান DIN 5685 পরিবারটি নন-প্রুফ লোডযুক্ত ঝালাই বৃত্তাকার ইস্পাত চেইনগুলিকে কভার করে। এটি উত্তোলন মাধ্যম, স্লিং চেইন, লিফ্ট চেইন বা লোড বহনকারী সাসপেনশন হিসাবে ব্যবহার করা উচিত নয়।

প্রশ্ন ২ঃ সরবরাহিত টেবিলে টাইপ এ এবং টাইপ সি এর মধ্যে পার্থক্য কী?

A2: টাইপ A অভ্যন্তরীণ সংযোগের দৈর্ঘ্য ব্যবহার করে, যখন টাইপ C অভ্যন্তরীণ সংযোগের দৈর্ঘ্য এবং একই নামমাত্র ব্যাসের জন্য 100 মিটার প্রতি কম ভর ব্যবহার করে।আদেশ এছাড়াও প্রযোজ্য বর্তমান DIN 5685 অংশ এবং অনুমোদিত লিঙ্ক অঙ্কন সনাক্ত করা উচিত.

প্রশ্ন 3: কোন পৃষ্ঠের সমাপ্তি বহিরঙ্গন বা সামুদ্রিক পরিবেশের জন্য উপযুক্ত?

A3: জিংক প্লাটিং বা গরম ডুব galvanizing সাধারণত স্ব রঙ বা কালো পেইন্ট ক্ষয়কারী এক্সপোজার জন্য বিবেচনা করা হয়, কিন্তু চূড়ান্ত পছন্দ সেবা পরিবেশ, লেপ স্পেসিফিকেশন উপর নির্ভর করে,প্রয়োজনীয় চেহারা, এবং সমকামিতার ফিটিংয়ের মাধ্যমে ক্লিয়ারান্স।
