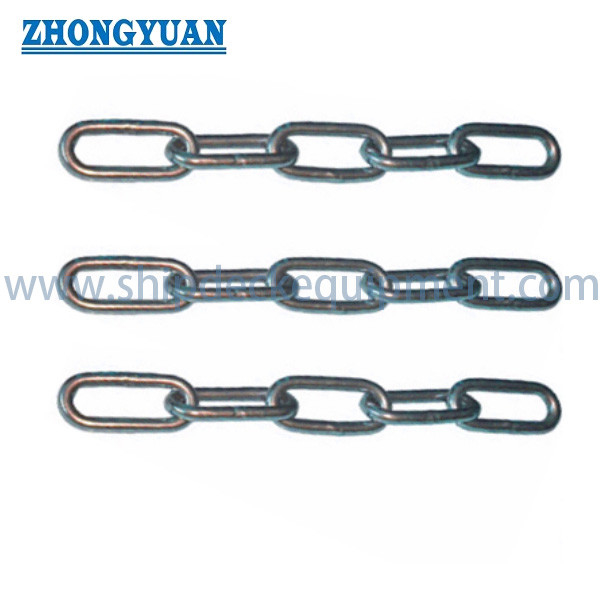

DIN 763 লম্বা লিঙ্কের চেইন | মেরিন এবং শিল্প ব্যবহারের জন্য পরীক্ষিত নন-ক্যালিব্রেটেড জার্মান স্ট্যান্ডার্ড চেইন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | ক্র্যাঙ্কড লিংক চেইন | উপাদান: | খাদ ইস্পাত, উচ্চ প্রসার্য, তাপ চিকিত্সা. |
|---|---|---|---|
| সারফেস ট্রিটমেন্ট: | দস্তা ধাতুপট্টাবৃত, কালো আঁকা, হট ডিপ গ্যালভানাইজড, পাউডার প্রলিপ্ত | গঠন: | ফ্ল্যাশ বাট ঢালাই চেইন |
| বৈশিষ্ট্য: | তাপ প্রতিরোধী | চেইন সাইজ: | 2 মিমি থেকে 32 মিমি |
| রঙ: | স্ব রঙ, লাল, সবুজ, বা আপনার অনুরোধ হিসাবে | আবেদন: | জাহাজ, লোহা ও ইস্পাত শিল্প, পেট্রোলিয়াম রাসায়নিক শিল্প, কয়লা খনি |
| বিশেষভাবে তুলে ধরা: | জার্মান স্ট্যান্ডার্ড ডিআইএন 763 চেইন,লং লিঙ্ক চেইন জার্মান স্ট্যান্ডার্ড,EN স্ট্যান্ডার্ড লং লিঙ্ক চেইন |
||
পণ্যের বর্ণনা
DIN 763 লম্বা লিঙ্কের চেইন | সামুদ্রিক এবং শিল্প ব্যবহারের জন্য পরীক্ষিত নন-ক্যালিব্রেটেড জার্মান স্ট্যান্ডার্ড চেইন
পণ্যের সংক্ষিপ্ত বিবরণ
DIN 763 লম্বা লিঙ্কের চেইন হল একটি ঢালাই করা গোলাকার ইস্পাতের চেইন যা সাধারণ-উদ্দেশ্যের হোল্ডিং, সুরক্ষিতকরণ, বাধা, প্রকৌশল, কৃষি, শিল্প এবং নির্বাচিত সামুদ্রিক সহায়ক অ্যাপ্লিকেশনগুলির জন্য সরবরাহ করা হয় যেখানে একটি লম্বা-লিঙ্ক, নন-ক্যালিব্রেটেড চেইন প্রয়োজন। এটি সাধারণত গ্রাহকের হুক, শেকল বা ফিটিংগুলির সাথে সহজ সংযোগের প্রয়োজন হলে এবং চেইনটি ক্যালিব্রেটেড পকেট হুইল, চেইন হুইল বা উইন্ডলাস জিপসিগুলির উপর দিয়ে চলার উদ্দেশ্যে না থাকলে এটি নির্বাচন করা হয়।
এই পৃষ্ঠাটি DIN 763 পরীক্ষিত নন-ক্যালিব্রেটেড লম্বা-লিঙ্কের গোলাকার ইস্পাতের চেইনের জন্য প্রস্তুত করা হয়েছে যা যোগ্য চেইন উৎপাদন অংশীদারদের মাধ্যমে সরবরাহ করা হয়। সরবরাহকৃত আকারের পরিসীমা হল 2 মিমি থেকে 32 মিমি, যেখানে জিঙ্ক প্লেটেড, কালো পেইন্টেড, হট ডিপ গ্যালভানাইজড, পাউডার কোটেড, সেলফ-কালার বা কাস্টমাইজড ফিনিশ উপলব্ধ। যেহেতু DIN 763 একটি লিফটিং-চেইন স্ট্যান্ডার্ড নয়, তাই এটি চেইন স্লিং, বাস্কেট হিচ, চোকর হিচ, হোয়েস্ট চেইন, অ্যাঙ্কর চেইন বা প্রত্যয়িত লিফটিং আনুষঙ্গিক হিসাবে ব্যবহার করা উচিত নয় যদি না অর্ডার করার আগে একটি পৃথক অনুমোদিত স্পেসিফিকেশন এবং সার্টিফিকেট নিশ্চিত করা হয়।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: DIN 763 লম্বা লিঙ্কের চেইন → পরীক্ষিত নন-ক্যালিব্রেটেড ঢালাই করা গোলাকার ইস্পাতের চেইন সাধারণ সামুদ্রিক এবং শিল্প ব্যবহারের জন্য।
- স্ট্যান্ডার্ড রেফারেন্স: DIN 763:1990-12 → পাবলিক DIN মিডিয়া তথ্য এই স্ট্যান্ডার্ডটিকে পরীক্ষিত, নন-ক্যালিব্রেটেড, লম্বা-লিঙ্কের গোলাকার ইস্পাতের চেইন হিসাবে চিহ্নিত করে।
- চেইনের আকারের পরিসীমা: 2 মিমি থেকে 32 মিমি → হালকা বাধা / গার্ড চেইন থেকে ভারী সাধারণ-উদ্দেশ্যের সুরক্ষিতকরণ এবং শিল্প চেইন পর্যন্ত।
- গঠন: ফ্ল্যাশ বাট ওয়েল্ডেড / সাইড ওয়েল্ডেড চেইন লিঙ্ক → ওয়েল্ডের গুণমান, লিঙ্কের জ্যামিতি এবং পৃষ্ঠের অবস্থা অর্ডারের সুযোগ অনুযায়ী পরীক্ষা করা উচিত।
- প্রদত্ত লোড ডেটা: কেজি-তে কাজের লোড, নিউটনে পরীক্ষিত লোড এবং নিউটনে ভাঙার লোড → এই পদগুলি আলাদা রাখুন এবং এগুলিকে SWL, WLL ফর লিফটিং, প্রুফ লোড বা স্লিং ক্যাপাসিটি হিসাবে পুনরায় লিখবেন না।
- সারফেস ফিনিশ: জিঙ্ক প্লেটেড, কালো পেইন্টেড, হট ডিপ গ্যালভানাইজড, পাউডার কোটেড, বা সেলফ-কালার → ক্ষয়কারী পরিবেশ, চেহারা এবং হ্যান্ডলিংয়ের প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।
- অ্যাপ্লিকেশন সীমা: নন-ক্যালিব্রেটেড লম্বা লিঙ্কের চেইন → ক্যালিব্রেটেড চেইন হুইল, হোয়েস্ট, উইন্ডলাস বা লিফটিং স্লিং অ্যাসেম্বলির জন্য পৃথক অনুমোদন ছাড়া উপযুক্ত নয়।
- সরবরাহের মোড: গ্রাহকের অর্ডার দৈর্ঘ্য, ফিনিশ, প্যাকিং, সার্টিফিকেট এবং টেস্ট ডকুমেন্ট প্রয়োজনীয়তা অনুসারে সরবরাহ করা হয় → ব্যাচ অর্ডারের জন্য ফ্যাক্টরি সোর্স এবং ডেলিভারি প্ল্যান ব্যবস্থা করা যেতে পারে।
প্রধান প্রযুক্তিগত প্যারামিটার
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১: DIN 763 লম্বা লিঙ্কের চেইন নিশ্চিত করুন এবং প্রকল্পটি DIN 763:1990-12, একটি প্রকল্প-নির্দিষ্ট অঙ্কন বা অন্য কোনও লম্বা-লিঙ্কের চেইন স্ট্যান্ডার্ডের প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ ২: কাজের লোড, ভাঙার লোড, লিঙ্কের খোলা, সংযুক্ত ফিটিংয়ের আকার এবং প্রতি মিটারে প্রয়োজনীয় ওজন অনুসারে 2 মিমি থেকে 32 মিমি পর্যন্ত চেইনের ব্যাস নির্বাচন করুন।
ধাপ ৩: অ্যাপ্লিকেশন নিশ্চিত করুন: সামুদ্রিক সাধারণ-উদ্দেশ্যের সুরক্ষিতকরণ, শিল্প গার্ড চেইন, প্রকৌশল ব্যবহার, কৃষি চেইন, বাধা চেইন, বা নন-লিফটিং সংযোগ ব্যবহার।
ধাপ ৪: ফিনিশ নিশ্চিত করুন: ক্ষয়কারী পরিবেশ এবং চেহারা প্রয়োজনীয়তা অনুসারে জিঙ্ক প্লেটেড, হট ডিপ গ্যালভানাইজড, কালো পেইন্টেড, পাউডার কোটেড, সেলফ-কালার বা কাস্টমাইজড কোটিং।
ধাপ ৫: অর্ডার দৈর্ঘ্য, প্যাকিং ফর্ম, পরিমাণ, চিহ্নিতকরণ, টেস্ট ডকুমেন্ট, মেটেরিয়াল সার্টিফিকেট, সারফেস ফিনিশ সার্টিফিকেট এবং তৃতীয় পক্ষের পরিদর্শন প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ ৬: ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, উদ্দেশ্যমূলক অ্যাপ্লিকেশন, রেফারেন্স ফটো বা অঙ্কন এবং কোনও গ্রাহক-নির্দিষ্ট গ্রহণযোগ্যতার মানদণ্ড সরবরাহ করুন।
গঠন
লম্বা গোলাকার ইস্পাতের লিঙ্ক | ঢালাই করা লিঙ্কের সংযোগ | নন-ক্যালিব্রেটেড পিচ | খোলা লম্বা-লিঙ্কের জ্যামিতি | জিঙ্ক প্লেটেড / পেইন্টেড / হট ডিপ গ্যালভানাইজড / পাউডার কোটেড ফিনিশ | কয়েল, বান্ডিল, ড্রাম বা কাটা দৈর্ঘ্যে সরবরাহ করা হয়
লোড, টেস্টিং এবং সাপ্লাইয়ের সুবিধা
- লম্বা-লিঙ্কের জ্যামিতি প্রতিটি লিঙ্কের ভিতরে আরও বেশি জায়গা সরবরাহ করে, যা হুক, শেকল, পিন এবং সাধারণ-উদ্দেশ্যের ফিটিংগুলির সাথে সংযোগের জন্য সুবিধাজনক করে তোলে যখন শর্ট-লিঙ্ক চেইনের সাথে তুলনা করা হয়।
- DIN 763 একটি নন-ক্যালিব্রেটেড চেইন রেফারেন্স। এটি গুরুত্বপূর্ণ কারণ এটি ক্যালিব্রেটেড পিচ এনগেজমেন্টের প্রয়োজন এমন সরঞ্জামের জন্য নির্বাচন করা উচিত নয়, যেমন চেইন হুইল, হোয়েস্ট বা উইন্ডলাস জিপসি।
- সরবরাহকৃত টেবিলে কাজের লোড, পরীক্ষিত লোড এবং ভাঙার লোড দেওয়া আছে। এই লোড পদগুলি আলাদা রাখলে লিফটিং WLL, প্রুফ লোড, প্রত্যয়িত লিফটিংয়ের জন্য MBL বা অ্যাঙ্কর-চেইন টেস্ট ডেটা হিসাবে ভুল ব্যবহার এড়াতে সহায়তা করে।
- ফ্ল্যাশ বাট ওয়েল্ডেড / সাইড ওয়েল্ডেড লিঙ্কগুলি ভিজ্যুয়াল পরিদর্শন, ডাইমেনশনাল চেকিং, নমুনা লোড পরীক্ষা, সারফেস ফিনিশ পরিদর্শন এবং অর্ডারের সুযোগ অনুযায়ী প্যাকিং পরিদর্শন দ্বারা পরীক্ষা করা যেতে পারে।
- সারফেস সুরক্ষা পরিবেশ অনুসারে নির্বাচন করা যেতে পারে: সাধারণ অভ্যন্তরীণ বা হালকা-ডিউটি ক্ষয় প্রতিরোধের জন্য জিঙ্ক প্লেটেড, শক্তিশালী বহিরঙ্গন / সামুদ্রিক এক্সপোজারের জন্য হট ডিপ গ্যালভানাইজড, সনাক্তকরণ এবং চেহারার জন্য পেইন্টেড বা পাউডার কোটেড।
- সামুদ্রিক সরবরাহের জন্য, হট ডিপ গ্যালভানাইজড বা পেইন্টেড ফিনিশগুলি স্টোরেজ পরিবেশ, লবণের সংস্পর্শ, হ্যান্ডলিংয়ের ঘর্ষণ এবং প্রয়োজনীয় পরিষেবা জীবনের সাথে একসাথে নির্বাচন করা উচিত।
- একটি সরবরাহ আইটেম হিসাবে, এই চেইনটি দীর্ঘমেয়াদী যোগ্য উৎপাদন অংশীদারদের কাছ থেকে স্থিতিশীল ব্যাচ সরবরাহ, সাশ্রয়ী মূল্য এবং ঐচ্ছিক গ্রাহক-নির্দিষ্ট পরিদর্শন ব্যবস্থার সাথে উৎস করা যেতে পারে।
- যদি চেইনটি লিফটিং, হোয়েস্টিং, চেইন স্লিং বা সুরক্ষা-গুরুত্বপূর্ণ লোড সাসপেনশনের জন্য প্রয়োজন হয়, তবে ডিফল্টরূপে DIN 763 ব্যবহার করার পরিবর্তে EN 818 সিরিজ বা প্রকল্প-অনুমোদিত চেইন স্পেসিফিকেশনের মতো একটি পৃথক লিফটিং-চেইন স্ট্যান্ডার্ড নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: DIN 763 → পরীক্ষিত, নন-ক্যালিব্রেটেড গোলাকার ইস্পাতের চেইনের জন্য জার্মান স্ট্যান্ডার্ড লম্বা লিঙ্কের চেইন রেফারেন্স।
- চেইনের প্রকার: লম্বা লিঙ্কের ঢালাই করা চেইন → সাধারণ সংযোগ, বাধা, সুরক্ষিতকরণ এবং নন-ক্যালিব্রেটেড চেইন ব্যবহারের জন্য উপযুক্ত।
- সরবরাহকৃত প্রকারের বিবরণ: সোর্স ডেটাতে উল্লিখিত ক্র্যাঙ্কড লিঙ্ক চেইন → গ্রাহকের নির্দিষ্ট ক্র্যাঙ্কড-লিঙ্ক ফর্মের প্রয়োজন হলে চূড়ান্ত পণ্যের নাম নিশ্চিত করা উচিত।
- চেইনের ব্যাস: 2 মিমি থেকে 32 মিমি → লোড টেবিল, ফিটিং সামঞ্জস্যতা এবং প্রতি মিটারে ওজন অনুসারে নির্বাচন করুন।
- উপাদান: অ্যালয় স্টিল / হাই টেনসাইল স্টিল / হিট-ট্রিটেড স্টিল সরবরাহকৃত ডেটা হিসাবে → অর্ডার করার আগে সঠিক গ্রেড, হিট ট্রিটমেন্ট এবং যান্ত্রিক প্রয়োজনীয়তা নিশ্চিত করা উচিত।
- সারফেস ট্রিটমেন্ট: জিঙ্ক প্লেটেড / কালো পেইন্টেড / হট ডিপ গ্যালভানাইজড / পাউডার কোটেড / সেলফ-কালার → ক্ষয়কারী এক্সপোজার এবং গ্রাহকের প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।
- পরিদর্শন: ডাইমেনশনাল চেক, সারফেস চেক, টেস্ট লোড ডকুমেন্ট এবং ব্রেকিং লোড রেফারেন্স → কোটেশনের আগে পরিদর্শন সুযোগ সম্মত হওয়া উচিত।
- ব্যবহারের সীমাবদ্ধতা: চেইন স্লিং, চোকর হিচ, হোয়েস্ট চেইন, অ্যাঙ্কর চেইন, ক্যালিব্রেটেড উইন্ডলাস চেইন বা লিফটিং ডিভাইস হিসাবে ব্যবহার করা যাবে না যদি না আলাদাভাবে প্রত্যয়িত এবং অনুমোদিত হয়।
কিভাবে কাজ করে
গ্রাহক চেইনের ব্যাস এবং ফিনিশ নির্বাচন করে → চেইন কয়েল, বান্ডিল, ড্রাম বা কাটা দৈর্ঘ্যে সরবরাহ করা হয় → সামঞ্জস্যপূর্ণ হুক, শেকল, পিন বা ফিটিংগুলি লম্বা লিঙ্কের মাধ্যমে সংযুক্ত হয় → চেইনটি উল্লিখিত কাজের লোড এবং অ্যাপ্লিকেশন সীমার মধ্যে ব্যবহার করা হয় → পরিদর্শন ডকুমেন্ট এবং প্যাকিং অর্ডারের সুযোগ অনুযায়ী নিশ্চিত করা হয়
অ্যাপ্লিকেশন
সামুদ্রিক সাধারণ-উদ্দেশ্যের চেইন | জাহাজের সহায়ক সুরক্ষিতকরণ | গার্ড চেইন | বাধা চেইন | প্রকৌশল ব্যবহার | শিল্প সংযোগ | কৃষি ব্যবহার | ওয়ার্কশপ হ্যান্ডলিং সাপোর্ট | পেট্রোকেমিক্যাল এবং কয়লা খনির নন-লিফটিং সহায়ক অ্যাপ্লিকেশন | প্রতিস্থাপন চেইন সরবরাহ
সার্টিফিকেশন এবং সুবিধা
পরিদর্শন নথি, প্রস্তুতকারকের সার্টিফিকেট, মেটেরিয়াল সার্টিফিকেট, সারফেস ট্রিটমেন্ট সার্টিফিকেট এবং তৃতীয় পক্ষের পরিদর্শন অর্ডারের সুযোগ, পরীক্ষার প্রয়োজনীয়তা, মেটেরিয়াল ট্রেসেবিলিটি এবং গ্রাহকের অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে। সাধারণ-উদ্দেশ্যের চেইনের জন্য ক্লাসিফিকেশন সোসাইটি সার্টিফিকেট কোটেশনের আগে নিশ্চিত করা উচিত এবং ডিফল্টরূপে সরবরাহ করা হয় না।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: DIN 763 লম্বা লিঙ্কের চেইন কি লিফটিং চেইন স্লিং হিসাবে ব্যবহার করা যেতে পারে?
উত্তর ১: না। DIN 763 লম্বা লিঙ্কের চেইন চেইন স্লিং, বাস্কেট হিচ, চোকর হিচ, হোয়েস্ট চেইন বা লিফটিং আনুষঙ্গিক হিসাবে ব্যবহার করা উচিত নয় যদি না একটি পৃথক লিফটিং-চেইন স্ট্যান্ডার্ড, অনুমোদন নথি এবং সার্টিফিকেট নিশ্চিত করা হয়। লিফটিং ব্যবহারের জন্য, গ্রাহকের কোটেশনের আগে প্রয়োজনীয় লিফটিং-চেইন স্ট্যান্ডার্ড এবং সুরক্ষা ফ্যাক্টর নির্দিষ্ট করা উচিত।
প্রশ্ন ২: DIN 763 চেইন এবং ক্যালিব্রেটেড চেইনের মধ্যে পার্থক্য কী?
উত্তর ২: DIN 763 একটি পরীক্ষিত নন-ক্যালিব্রেটেড লম্বা-লিঙ্কের গোলাকার ইস্পাতের চেইন। এটি সাধারণ-উদ্দেশ্যের সংযোগ এবং সুরক্ষিতকরণের জন্য উপযুক্ত, তবে হোয়েস্ট, ক্যালিব্রেটেড চেইন হুইল বা উইন্ডলাস জিপসিগুলির মতো সুনির্দিষ্ট পিচ এনগেজমেন্টের প্রয়োজন এমন সরঞ্জামের জন্য নয়।
প্রশ্ন ৩: কোটেশনের আগে কী তথ্য প্রয়োজন?
উত্তর ৩: DIN 763 সংস্করণ, চেইনের ব্যাস, অর্ডার দৈর্ঘ্য, সারফেস ফিনিশ, পরিমাণ, কাজের পরিবেশ, প্রয়োজনীয় প্যাকিং, সার্টিফিকেট প্রয়োজনীয়তা, পরিদর্শন সুযোগ, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন। যদি চেইনটি সুরক্ষা-গুরুত্বপূর্ণ বা লোড-হোল্ডিং অ্যাপ্লিকেশনে ব্যবহার করা হয়, তবে কাজের লোড শর্ত এবং গ্রহণযোগ্যতার মানদণ্ড সরবরাহ করুন।
