কোরিয়ান স্ট্যান্ডার্ড লিঙ্ক চেইন | শিল্প ও সামুদ্রিক ব্যবহারের জন্য ওয়েল্ডেড শর্ট ও লং লিঙ্ক

কোরিয়ান স্ট্যান্ডার্ড লিংক চেইন।আমিএবং সামুদ্রিক ব্যবহার

পণ্যের সংক্ষিপ্ত বিবরণ

কোরিয়ান স্ট্যান্ডার্ড লিঙ্ক চেইন হল একটি সাধারণ উদ্দেশ্যযুক্ত ঢালাইকৃত রাউন্ড-লিঙ্ক চেইন যা শিল্প, সামুদ্রিক, কৃষি এবং মাছ ধরার সাথে সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য সংক্ষিপ্ত লিঙ্ক এবং দীর্ঘ লিঙ্ক প্যাটার্নগুলিতে সরবরাহ করা হয়।প্রতিটি বন্ধ লিঙ্ক বৃত্তাকার ইস্পাত এবং ফ্ল্যাশ-বট ঝালাই থেকে গঠিত হয়নির্বাচন নামমাত্র আকার, প্রকৃত উপাদান ব্যাসার্ধ, অভ্যন্তরীণ সংযোগ দৈর্ঘ্য, অভ্যন্তরীণ প্রস্থ, সরবরাহিত টুকরা দৈর্ঘ্য, সমাপ্তি এবং প্রত্যাশিত অপারেটিং পরিবেশের উপর ভিত্তি করে।

সরবরাহিত পরিসীমা নামমাত্র আকার 3 ′′ 19 মিমি, স্ট্যান্ডার্ড টুকরা দৈর্ঘ্য 10, 15 বা 30 মিটার এবং আনুমানিক টুকরা ওজন 4,50 ′′ 78.28 কেজি জুড়ে।কোরিয়ান স্ট্যান্ডার্ড এই পৃষ্ঠায় একটি বাণিজ্যিক মাত্রা সিরিজ হিসাবে চিকিত্সা করা হয় কারণ কোন নির্দিষ্ট কেএস স্ট্যান্ডার্ড নম্বর, চেইন গ্রেড বা সার্টিফাইড যান্ত্রিক কর্মক্ষমতা প্রদান করা হয়েছে। চেইন উত্তোলন, উত্তোলন, কর্মী সাসপেনশন, ট্যাগিং জন্য নির্দিষ্ট করা উচিত নয়,মোরিং বা লোড সিলিং, যদি না আলাদাভাবে অনুমোদিত চেইন গ্রেড, কাজের লোড সীমা, প্রতিরোধ পরীক্ষা এবং সর্বনিম্ন ভাঙ্গন শক্তি লিখিতভাবে নিশ্চিত করা হয়।

দ্রুত বিবরণী

• পণ্যের ফর্মঃ রোলার চেইন বা ক্র্যাঙ্কড লিঙ্ক ট্রান্সমিশন চেইনের পরিবর্তে ঢালাই গোলাকার লিঙ্ক চেইন → নমনীয় সাধারণ উদ্দেশ্য চেইন।
• লিঙ্ক প্যাটার্নঃ সংক্ষিপ্ত লিঙ্ক এবং দীর্ঘ লিঙ্ক → কমপ্যাক্টতা, সংযুক্তি, সংযুক্তি ক্লিয়ারেন্স এবং অ্যাপ্লিকেশন জ্যামিতি অনুযায়ী নির্বাচন করুন।
• নামমাত্র আকারের পরিসীমাঃ 3 √ 19 মিমি → সরবরাহিত টেবিলের প্রকৃত উপাদান ব্যাসার্ধ 3.0 থেকে 19.0 মিমি পর্যন্ত।
• স্ট্যান্ডার্ড টুকরো দৈর্ঘ্যঃ 10 মি, 15 মি বা 30 মি আকারের উপর নির্ভর করে → কয়েল, বান্ডিল, রিল এবং প্রকল্পের কাটা দৈর্ঘ্য পরিকল্পনা জন্য দরকারী।
• নির্মাণঃ ফ্ল্যাশ-বট ঝালাই বন্ধের সাথে গঠিত বৃত্তাকার ইস্পাত লিঙ্ক → ঝালাই ধারাবাহিকতা এবং burr অপসারণ মূল পরিদর্শন পয়েন্ট।
• পৃষ্ঠের সমাপ্তিঃ সরবরাহিত হিসাবে ইলেক্ট্রো-গ্যালভানাইজড → লেপের বেধ, ক্ষয় পরিবেশ এবং কোনও বিকল্প সমাপ্তি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
• আনুমানিক টুকরো ওজনঃ 4.50 ¢ 78.28 কেজি → প্যাকিং, হ্যান্ডলিং, মালবাহী এবং জায় গণনা সমর্থন করে।
• লোড শ্রেণীবিভাগঃ WLL, প্রুফ লোড এবং ন্যূনতম ভাঙ্গন শক্তি সরবরাহ করা হয় না → এই পৃষ্ঠায় চেইনটিকে উত্তোলন, ট্যাগিং বা লোড-ব্যাকেজিং চেইন হিসাবে শ্রেণীবদ্ধ করা হয় না।

প্রধান প্রযুক্তিগত পরামিতি

সংক্ষিপ্ত লিঙ্ক বনাম দীর্ঘ লিঙ্ক নির্বাচন

• সংক্ষিপ্ত লিঙ্ক প্যাটার্নঃ একটি আরো কম্প্যাক্ট পিচ এবং ঘনিষ্ঠ লিঙ্ক স্পেসিং প্রদান করে → যেখানে নিয়ন্ত্রিত চেইন আন্দোলন, কম্প্যাক্ট সঞ্চয় বা সংক্ষিপ্ত খোলার দৈর্ঘ্য পছন্দ করা হয়।
• লং লিঙ্ক প্যাটার্নঃ একটি নির্দিষ্ট দৈর্ঘ্যের উপর একটি বৃহত্তর অভ্যন্তরীণ খোলার এবং কম লিঙ্ক সরবরাহ করে → যেখানে সংযুক্তি ক্লিয়ারেন্স, হুকিং বা লিঙ্কের মাধ্যমে একটি ফিটিং পাস করা গুরুত্বপূর্ণ।
• নির্বাচনের জন্য জোটের হুক, চেইন, পিন, স্পিনকেট বা গাইডের মাত্রা বিবেচনা করা উচিত। এই মাত্রাগুলি কেবলমাত্র একটি চালিত ট্রান্সমিশন বা ক্যালিব্রেটেড কনভেয়র সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করে না।

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ শর্ট লিঙ্ক বা লং লিঙ্ক জ্যামিতি নিশ্চিত করুন এবং টেবিল থেকে সঠিক নামমাত্র আকার, উপাদান ব্যাসার্ধ, অভ্যন্তর দৈর্ঘ্য এবং অভ্যন্তর প্রস্থ নির্বাচন করুন।

ধাপ ২ঃ আবেদনটি উল্লেখ করুনঃ সাধারণ সংযোগ, বাধা, ঝুলন্ত, ড্র্যাগ, কনভেয়র সহায়ক, মাছ ধরা / নেট সরঞ্জাম, কৃষি ব্যবহার বা সামুদ্রিক ইউটিলিটি পরিষেবা।

ধাপ ৩ঃ নিশ্চিত করুন যে চেইনটি লোড-নির্ধারিত নয় বা ডকুমেন্ট করা WLL, প্রুফ লোড, ন্যূনতম ভাঙ্গন শক্তি, চেইন গ্রেড, তাপ চিকিত্সা বা ক্লান্তি কর্মক্ষমতা প্রয়োজন।

ধাপ 4: উপাদান গ্রেড এবং জারা পরিবেশ নির্দিষ্ট করুন। কার্বন ইস্পাত বা স্টেইনলেস স্টীল, ইলেক্ট্রো-গ্যালভানাইজিং প্রয়োজনীয়তা, লেপ বেধ এবং কোন লবণ জল এক্সপোজার নিশ্চিত করুন।

ধাপ ৫ঃ সরবরাহকৃত দৈর্ঘ্য, টুকরো সংখ্যা, কাটা দৈর্ঘ্যের সহনশীলতা, শেষ সংযোগের বিন্যাস, সংযোগকারী আনুষাঙ্গিক এবং প্যাকিং পদ্ধতি যেমন কয়েল, বান্ডিল, রোল, ড্রাম বা প্যালেট নিশ্চিত করুন।

ধাপ ৬ঃ পরিদর্শন এবং নথিপত্রের পরিধি, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় বিতরণ সময় উল্লেখ করুন। যখন বিনিময়যোগ্যতা গুরুত্বপূর্ণ হয় তখন একটি অঙ্কন, নমুনা বা জোড়া অংশের মাত্রা সরবরাহ করুন।

কাঠামো

গোলাকার ইস্পাত বার। আকারের ওভাল লিঙ্ক। ফ্ল্যাশ-বট ওয়েল্ড জয়েন্ট। শর্ট লিঙ্ক বা লং লিঙ্ক জ্যামিতি। ইলেক্ট্রো-গ্যালভানাইজড পৃষ্ঠ। স্ট্যান্ডার্ড দৈর্ঘ্য বা প্রকল্প কাটা দৈর্ঘ্য প্যাকেজিং।

উত্পাদন, ওয়েল্ডিং এবং গুণমান নিয়ন্ত্রণ

• বৃত্তাকার বার ব্যাসার্ধ এবং লিঙ্ক গঠন জ্যামিতি একসাথে নিয়ন্ত্রণ করা উচিত কারণ নামমাত্র আকার, প্রকৃত বার ব্যাসার্ধ, অভ্যন্তরীণ দৈর্ঘ্য এবং অভ্যন্তরীণ প্রস্থ সবসময় একই নয়।
• ফ্ল্যাশ-বট ওয়েল্ডিং একটি অবিচ্ছিন্ন বন্ধ লিঙ্ক তৈরি করা উচিত। স্থানীয় বার বিভাগকে অত্যধিক হ্রাস না করে ওয়েল্ডিং বিপর্যয়, তীক্ষ্ণ burrs এবং ক্ষতিকারক পৃষ্ঠের projections অপসারণ করা উচিত।
• লিঙ্ক আকৃতি এবং পিচ ধারাবাহিকতা মসৃণ প্রান্তিককরণ, প্যাকিং এবং সমান্তরাল ফিটিং, গাইড বা অ-নির্ভুলতা পরিবহন ব্যবস্থাগুলির সাথে সামঞ্জস্যের জন্য গুরুত্বপূর্ণ।
• উপরিভাগ প্রস্তুতি এবং ইলেক্ট্রো-গ্যালভানাইজিং লেপ বেধ এবং জারা পরিবেশের সাথে নির্দিষ্ট করা উচিত। সামুদ্রিক বা বহিরঙ্গন এক্সপোজার একটি ভিন্ন সুরক্ষা সিস্টেম প্রয়োজন হতে পারে।
• রুটিন পরিদর্শনে ভিজ্যুয়াল ওয়েল্ডের অবস্থা, মাত্রিক নমুনা গ্রহণ, সরবরাহকৃত দৈর্ঘ্যের যাচাইকরণ, টুকরো-ওজনের পরীক্ষা এবং লেপ পরিদর্শন অন্তর্ভুক্ত থাকতে পারে।
• যান্ত্রিক পরীক্ষায় একটি সম্মত চেইন গ্রেড এবং গ্রহণযোগ্যতার মান অনুসরণ করতে হবে। একটি সাধারণ মাত্রা টেবিল WLL, প্রুফ-লোড বা ভাঙ্গন শক্তি শংসাপত্রের বিকল্প নয়।

কাস্টম অ্যাট্রিবিউট

• বাজার নামকরণঃ কোরিয়ান স্ট্যান্ডার্ড লিঙ্ক চেইন → বাণিজ্যিক স্বল্প-লিঙ্ক এবং দীর্ঘ-লিঙ্ক মাত্রিক সিরিজ; সঠিক কেএস নম্বর নিশ্চিত করা হবে।
• লিঙ্ক প্রকারঃ সংক্ষিপ্ত লিঙ্ক / দীর্ঘ লিঙ্ক → কম্প্যাক্টতা, জোট এবং সংযুক্তির স্বচ্ছতা অনুযায়ী নির্বাচন করুন।
• নামমাত্র আকারঃ 3 ¢ 19 মিমি → সরবরাহিত টেবিলের উল্লেখ করুন; প্রকৃত বার ব্যাস নামমাত্র নামকরণ থেকে পৃথক হতে পারে।
• নির্মাণঃ ফ্ল্যাশ-বট ঝালাই বৃত্তাকার লিঙ্ক → ঝালাই ধারাবাহিকতা এবং সমাপ্ত জয়েন্ট প্রোফাইল পরিদর্শন প্রয়োজন।
• উপাদানঃ স্টিলের গ্রেড নিশ্চিত করা → কার্বন স্টিল বা স্টেইনলেস স্টিলের বিকল্পগুলি উপাদান নথির দ্বারা সমর্থিত হওয়া উচিত।
• সারফেস ট্রিটমেন্টঃ ইলেক্ট্রো-গ্যালভানাইজড → লেপ বেধ এবং বিকল্প সমাপ্তি সার্ভিস পরিবেশ অনুযায়ী নিশ্চিত করা হবে।
• সরবরাহের দৈর্ঘ্যঃ 10 / 15 / 30 মি স্ট্যান্ডার্ড টুকরা → প্রকল্প কাটা দৈর্ঘ্য এবং প্যাকেজিং আলোচনা করা যেতে পারে।
• সার্টিফিকেশনঃ এসজিএস বা অন্য তৃতীয় পক্ষের পরিদর্শন অনুরোধে পাওয়া যায় → আকার, পরীক্ষার আইটেম এবং গ্রহণযোগ্যতা মানদণ্ড অর্ডার করার আগে সম্মত হতে হবে।

কিভাবে কাজ করে

শেষ লিঙ্কটি সংশ্লিষ্ট ফিটিং বা সমাবেশের সাথে সংযুক্ত → ঝালাই লিঙ্কগুলি একে অপরের তুলনায় যুক্ত হয় → চেইনটি প্রয়োজনীয় সংযোগ অনুসরণ করে,ঝুলন্ত বা ড্র্যাগ পথ → লোড এবং পরিধান অনুমোদিত অ্যাপ্লিকেশন এবং চেইন যোগ্যতা অনুযায়ী ধারাবাহিক লিঙ্ক মাধ্যমে বিতরণ করা হয়

অ্যাপ্লিকেশন

General industrial connection | Barriers and hanging arrangements | Agricultural equipment | Fishing and net accessories | Marine utility service | Non-precision drag or conveyor auxiliaries | Custom fabricated assemblies

পরিদর্শন, পরীক্ষা ও নথিপত্র

মাত্রা পরিদর্শন, চাক্ষুষ সোল্ডার পরিদর্শন, সরবরাহিত দৈর্ঘ্য এবং ওজন যাচাইকরণ, লেপ পরিদর্শন,উপাদান শংসাপত্র এবং তৃতীয় পক্ষের পরিদর্শন আদেশ সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে. প্রুফ-লোড, ব্রেকিং-ফোর্স, ক্লান্তি বা উত্তোলন-চেইন পরীক্ষার জন্য একটি সম্মত চেইন গ্রেড এবং গ্রহণযোগ্যতার মান প্রয়োজন। এসজিএস পরিদর্শন, কেএস শংসাপত্র,WLL চিহ্নিতকরণ বা শ্রেণী শংসাপত্র ডিফল্টরূপে অন্তর্ভুক্ত নয় এবং উদ্ধৃতির আগে নিশ্চিত করা আবশ্যক.

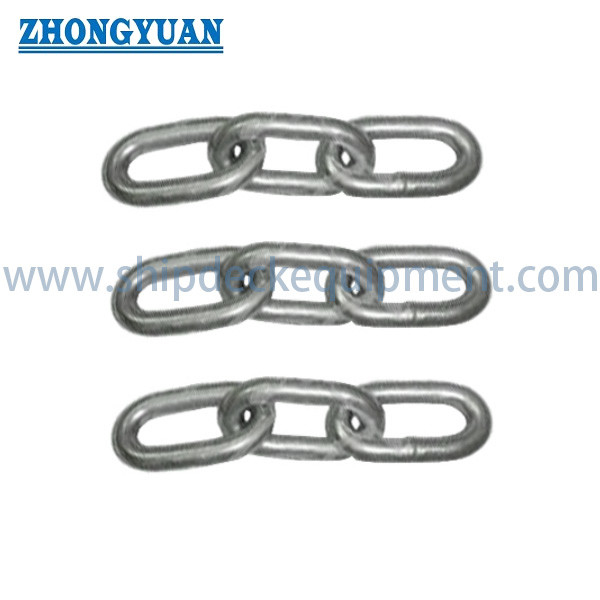

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই কোরিয়ান স্ট্যান্ডার্ড লিঙ্ক চেইন উত্তোলন বা টানা জন্য উপযুক্ত?

A1: সরবরাহিত মাত্রা টেবিলের ভিত্তিতে নয়। কোন চেইন গ্রেড, WLL, প্রুফ লোড বা সর্বনিম্ন ভাঙ্গন শক্তি সরবরাহ করা হয়নি। উত্তোলন, ট্যাগিং,মোরিং এবং লোড সিকিউরিটি ব্যবহারের জন্য আলাদাভাবে অনুমোদিত স্পেসিফিকেশন এবং পরীক্ষার ডকুমেন্টেশন প্রয়োজন.

প্রশ্ন ২ঃ সংক্ষিপ্ত লিঙ্ক এবং দীর্ঘ লিঙ্ক চেইনের মধ্যে ব্যবহারিক পার্থক্য কী?

A2: সংক্ষিপ্ত লিঙ্ক চেইনের একটি কমপ্যাক্ট পিচ এবং ঘনিষ্ঠ লিঙ্ক স্পেসিং রয়েছে। দীর্ঘ লিঙ্ক চেইন একটি বৃহত্তর অভ্যন্তরীণ খোলার সরবরাহ করে এবং হুক, পিন বা ফিটিংয়ের সাথে সংযুক্তি সহজ করতে পারে।নির্বাচন করার আগে জোড়া উপাদান মাত্রা এবং আন্দোলন পথ পরীক্ষা করা উচিত.

প্রশ্ন 3: উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

A3: লিঙ্ক টাইপ, নামমাত্র আকার, প্রকৃত উপাদান ব্যাসার্ধ, অভ্যন্তরীণ মাত্রা, উপাদান গ্রেড, সমাপ্তি এবং লেপ বেধ, সরবরাহ দৈর্ঘ্য, পরিমাণ, অ্যাপ্লিকেশন, প্রয়োজনীয় লোড ক্ষমতা বা পরীক্ষা নিশ্চিত করুন,পরিদর্শন নথি, প্যাকিং, গন্তব্য এবং ডেলিভারি সময়।
