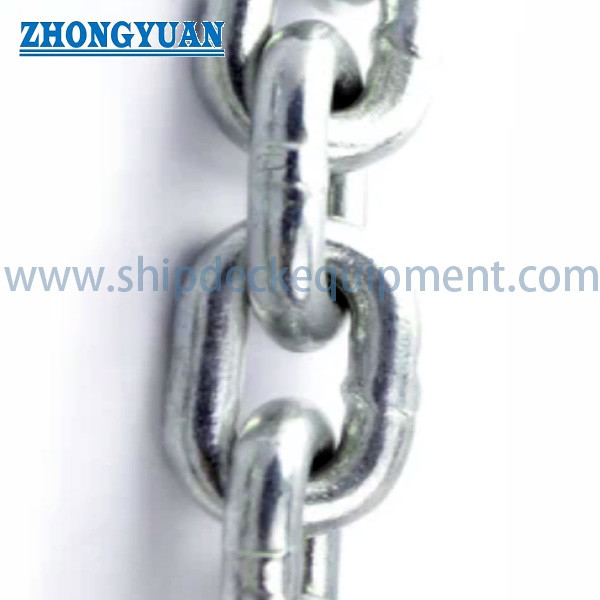

ব্রিটিশ স্ট্যান্ডার্ড শর্ট লিঙ্ক ওয়েল্ডেড চেইন 3.2-25.4 মিমি | সাধারণ-উদ্দেশ্যের রাউন্ড লিঙ্ক চেইন

ব্রিটিশ স্ট্যান্ডার্ড শর্ট লিঙ্ক ওয়েল্ডেড চেইন 3.2-25.4 মিমি | সাধারণ-উদ্দেশ্যের রাউন্ড লিঙ্ক চেইন

পণ্যের সংক্ষিপ্ত বিবরণ

ব্রিটিশ স্ট্যান্ডার্ড শর্ট লিঙ্ক ওয়েল্ডেড চেইন হল একটি কম্প্যাক্ট রাউন্ড-স্টিল লিঙ্ক চেইন যা 1/8 ইঞ্চি থেকে 1 ইঞ্চি (3.20-25.40 মিমি) পর্যন্ত নামমাত্র আকারে সরবরাহ করা হয়। সরবরাহকৃত মাত্রিক সিস্টেমে বার ডায়ামিটার D, লিঙ্ক দৈর্ঘ্য L এবং লিঙ্ক প্রস্থ W ব্যবহার করা হয়, সাথে পৃথক টেস্ট লোড, ব্রেকিং লোড এবং রেফারেন্স মাস মান। এটি সাধারণ ইঞ্জিনিয়ারিং, শিল্প, কৃষি এবং সামুদ্রিক নন-লিফটিং অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট যেখানে চেইন আকার, ফিনিশ এবং লোড বেস প্রকৃত পরিষেবার জন্য নিশ্চিত করা হয়।

এই পণ্যটি একটি ওয়েল্ডেড রাউন্ড-লিঙ্ক চেইন, কোনও ক্র্যাঙ্কড-লিঙ্ক ট্রান্সমিশন চেইন বা ব্রিটিশ স্ট্যান্ডার্ড রোলার চেইন নয়। সরবরাহকৃত ডেটা কোনও চেইন গ্রেড, WLL/SWL, সুরক্ষা ফ্যাক্টর, যাচাইকৃত ব্রিটিশ স্ট্যান্ডার্ড নম্বর, তাপ চিকিত্সা বা ক্যালিব্রেটেড-চেইন স্ট্যাটাস সনাক্ত করে না। এই আইটেমগুলি, স্টিলের গ্রেড, ওয়েল্ডিং প্রক্রিয়া, পরীক্ষার পদ্ধতি এবং শংসাপত্রের সুযোগ সহ, উদ্ধৃতি এবং ব্যবহারের আগে নিশ্চিত করতে হবে।

দ্রুত স্পেসিফিকেশন

• পণ্যের বিভাগ: ওয়েল্ডেড রাউন্ড-স্টিল শর্ট লিঙ্ক চেইন -> সাধারণ-উদ্দেশ্যের চেইন অ্যাসেম্বলির জন্য কম্প্যাক্ট লিঙ্ক ফর্ম, রোলার, বুশ এবং ক্র্যাঙ্কড-লিঙ্ক ট্রান্সমিশন চেইন থেকে আলাদা।
• নামমাত্র আকারের পরিসীমা: 1/8 থেকে 1 ইঞ্চি / D 3.20 থেকে 25.40 মিমি -> বার ডায়ামিটার এবং বিদ্যমান চেইন আকার দ্বারা নির্বাচন সমর্থন করে।
• প্রধান লিঙ্ক মাত্রা: D, L এবং W -> ম্যাচিং কম্পোনেন্ট, নমুনা বা অনুমোদিত অঙ্কনের বিপরীতে বার ডায়ামিটার, লিঙ্ক দৈর্ঘ্য এবং লিঙ্ক প্রস্থ নিশ্চিত করুন।
• সরবরাহকৃত টেস্ট লোড: 200 থেকে 12,150 কেজি -> একটি পৃথক পরীক্ষা মান হিসাবে রাখা হয়েছে; ফোর্স-ইউনিট বেস এবং পরীক্ষার পদ্ধতি নিশ্চিত করতে হবে।
• সরবরাহকৃত ব্রেকিং লোড: 400 থেকে 24,300 কেজি -> WLL, MWL বা SWL নয় এবং লিফটিং রেটিং নয়।
• রেফারেন্স মাস: B.F. এর জন্য প্রতি 200 ফুট 11.40 থেকে 870 কেজি এবং H.D.G. এর জন্য প্রতি 200 ফুট 11.74 থেকে 896 কেজি -> প্যাকিং, হ্যান্ডলিং এবং ফ্রেট অনুমানের জন্য দরকারী।
• ওয়েল্ডেড নির্মাণ: সরবরাহকৃত ডেটাতে ফ্ল্যাশ-বাট-ওয়েল্ডেড চেইন উল্লেখ করা হয়েছে -> ওয়েল্ডিং প্রক্রিয়া, তাপ চিকিত্সা এবং গ্রহণযোগ্যতার মানদণ্ড নিশ্চিত করা উচিত।
• সারফেস অপশন: B.F. / সেলফ-কালার রেফারেন্স, প্লেটেড, হট-ডিপ গ্যালভানাইজড বা নির্দিষ্ট হিসাবে পেইন্ট করা -> অর্ডারের আগে সঠিক ফিনিশ কোড এবং ক্ষয়কারী পরিবেশ অবশ্যই সম্মত হতে হবে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: নিশ্চিত করুন যে প্রয়োজনীয় পণ্যটি একটি ব্রিটিশ-প্যাটার্নের ওয়েল্ডেড রাউন্ড-স্টিল শর্ট লিঙ্ক চেইন এবং যদি ইন্টারচেঞ্জেবিলিটি প্রয়োজন হয় তবে সঠিক স্ট্যান্ডার্ড নম্বর, অনুমোদিত অঙ্কন বা শারীরিক নমুনা সরবরাহ করুন।

ধাপ 2: নামমাত্র আকার, D / L / W মাত্রা, প্রতি পিস মোট চেইন দৈর্ঘ্য, দৈর্ঘ্যের সংখ্যা, দৈর্ঘ্যের সহনশীলতা, শেষ-লিঙ্ক বিন্যাস এবং কোনও আনুষাঙ্গিক নিশ্চিত করুন।

ধাপ 3: সাধারণ শিল্প, সামুদ্রিক, কৃষি, সুরক্ষা, বাধা বা OEM সরঞ্জাম ব্যবহার সহ প্রকৃত পরিষেবা উল্লেখ করুন, সাথে স্থির, গতিশীল, শক, ক্লান্তি এবং পরিবেশগত অবস্থা।

ধাপ 4: লোড বেস এবং সীমাবদ্ধতা নিশ্চিত করুন। টেস্ট লোড এবং ব্রেকিং লোড WLL/SWL নয়; লিফটিং, হোয়েস্টিং, চেইন-স্লিং, টোয়িং, পার্সোনেল-সাপোর্ট বা অন্যান্য নিরাপত্তা-গুরুত্বপূর্ণ ব্যবহারের জন্য একটি পৃথক প্রত্যয়িত স্পেসিফিকেশন প্রয়োজন।

ধাপ 5: স্টিলের গ্রেড, তাপ চিকিত্সা, ওয়েল্ডিং প্রক্রিয়া, মাত্রিক সহনশীলতা, সারফেস ট্রিটমেন্ট, কোটিং পুরুত্ব, ক্ষয়কারী এক্সপোজার এবং পরিষেবার তাপমাত্রা নিশ্চিত করুন।

ধাপ 6: প্রযোজ্য হলে মেটেরিয়াল সার্টিফিকেট, ব্যাচ টেস্ট সার্টিফিকেট, তৃতীয়-পক্ষ বা ক্লাস প্রয়োজনীয়তা, মার্কিং, ট্রেসেবিলিটি, প্যাকেজিং, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।

গঠন

রাউন্ড স্টিল বার লিঙ্ক | কম্প্যাক্ট শর্ট-লিঙ্ক জ্যামিতি | ওয়েল্ডেড লিঙ্ক জয়েন্ট | ইন্টারলিঙ্কড ফ্লেক্সিবল চেইন | B.F. / সেলফ-কালার বা নির্দিষ্ট কোটিং | কাটা দৈর্ঘ্য, কয়েল, ড্রাম বা বান্ডিল সরবরাহ

ওয়েল্ডিং, টেস্টিং এবং সিলেকশন সুবিধা

• শর্ট-লিঙ্ক জ্যামিতি মাঝারি এবং দীর্ঘ-লিঙ্ক বাণিজ্যিক চেইনের চেয়ে বেশি কম্প্যাক্ট লিঙ্ক এনভেলপ সরবরাহ করে, যা অ্যাসেম্বলি স্পেস এবং লিঙ্ক এনগেজমেন্ট নিয়ন্ত্রণের প্রয়োজন হলে সাহায্য করতে পারে।
• শুধুমাত্র নামমাত্র ব্যাস দ্বারা নির্বাচন যথেষ্ট নয়; D, L এবং W হুক, শ্যাকল, গাইড, পকেট, শেষ লিঙ্ক বা প্রতিস্থাপন নমুনার সাথে মিলানো উচিত।
• ওয়েল্ডের গুণমান একটি সম্মত উৎপাদন প্রক্রিয়া, মাত্রিক পরিদর্শন এবং পরীক্ষা পরিকল্পনার মাধ্যমে নিয়ন্ত্রণ করা উচিত। "ফ্ল্যাশ বাট ওয়েল্ডেড" নিজেই একটি সম্পূর্ণ গ্রহণযোগ্যতার মানদণ্ড নয়।
• টেস্ট লোড এবং ব্রেকিং লোড পৃথক মান হিসাবে থাকে। ওয়ার্কিং লোড, ডিজাইন ফ্যাক্টর এবং অনুমোদিত পরিষেবার শর্তাবলী দায়িত্বপ্রাপ্ত প্রকৌশলী বা প্রযোজ্য পণ্য মান দ্বারা প্রতিষ্ঠিত করতে হবে।
• সারফেস ট্রিটমেন্ট বাস্তব পরিবেশের জন্য নির্বাচন করা উচিত। হট-ডিপ গ্যালভানাইজিং চূড়ান্ত ভর পরিবর্তন করে এবং কোটিং-থিকনেস এবং মাত্রিক-ক্লিয়ারেন্স নিশ্চিতকরণের প্রয়োজন হতে পারে।
• প্রতি 200 ফুট রেফারেন্স মাস উদ্ধৃতি, প্যাকিং এবং ফ্রেট পরিকল্পনার জন্য সমর্থন করে; চূড়ান্ত শিপিং ভর প্রকৃত সরবরাহকৃত দৈর্ঘ্য, ফিনিশ এবং প্যাকেজিংয়ের উপর ভিত্তি করে হওয়া উচিত।
• কাটা দৈর্ঘ্য, অবিচ্ছিন্ন দৈর্ঘ্য, বর্ধিত বা বিশেষ শেষ লিঙ্ক, মার্কিং এবং প্যাকেজিং নিশ্চিত উৎপাদন স্পেসিফিকেশনের সাপেক্ষে আলোচনা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের বিভাগ: সাধারণ-উদ্দেশ্যের ওয়েল্ডেড রাউন্ড-লিঙ্ক চেইন -> রোলার, বুশ বা ক্র্যাঙ্কড-লিঙ্ক ট্রান্সমিশন চেইন নয়।
• বাজারের নাম: ব্রিটিশ স্ট্যান্ডার্ড শর্ট লিঙ্ক চেইন -> "শর্ট লিঙ্ক" হল পছন্দের পণ্যের শব্দ; "শর্ট পিচ" শুধুমাত্র একটি মাধ্যমিক অনুসন্ধান শব্দ হিসাবে রাখা যেতে পারে।
• স্ট্যান্ডার্ড রেফারেন্স: ব্রিটিশ স্ট্যান্ডার্ড প্যাটার্ন, সঠিক পদবি নিশ্চিত করতে হবে -> গ্রেড, ক্লাস, মাত্রা, সহনশীলতা, মার্কিং এবং টেস্টিং যাচাই না হওয়া পর্যন্ত কোনও নির্দিষ্ট BS নম্বর দাবি করবেন না।
• নামমাত্র আকার: 1/8 থেকে 1 ইঞ্চি / D 3.20-25.40 মিমি -> D কে L এবং W এর সাথে মিলান।
• উপাদান: স্টিলের গ্রেড নিশ্চিত করতে হবে -> সরবরাহকৃত "অ্যালয়" শব্দ তুলনীয় বাণিজ্যিক কার্বন / মাইল্ড স্টিল টেবিলের সাথে বিরোধপূর্ণ।
• নির্মাণ: সরবরাহকৃত ডেটাতে ফ্ল্যাশ-বাট-ওয়েল্ডেড কাঠামো উল্লেখ করা হয়েছে -> ওয়েল্ডিং প্রক্রিয়া, তাপ চিকিত্সা এবং পরিদর্শন সুযোগ নিশ্চিতকরণের প্রয়োজন।
• লোড ডেটা: শুধুমাত্র টেস্ট লোড এবং ব্রেকিং লোড -> কোনও WLL, SWL, MWL বা লিফটিং গ্রেড ঘোষণা করা হয়নি।
• সারফেস ট্রিটমেন্ট: B.F. / সেলফ-কালার রেফারেন্স, ইলেক্ট্রোপ্লেটেড, H.D.G. বা পেইন্ট করা -> ক্রোম প্লেটিং একটি নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তা হিসাবে নিশ্চিত করা উচিত।
• সরবরাহের দৈর্ঘ্য: নিশ্চিত করতে হবে -> অবিচ্ছিন্ন বা কাটা দৈর্ঘ্য, সহনশীলতা, শেষ লিঙ্ক, প্যাকেজিং এবং পরিমাণ উল্লেখ করুন।
• শংসাপত্রের সুযোগ: প্রকল্পের প্রয়োজনীয়তা অনুসারে -> প্রস্তুতকারক, উপাদান, ব্যাচ পরীক্ষা, তৃতীয়-পক্ষ বা ক্লাস সুযোগ উদ্ধৃতির আগে সম্মত হতে হবে।

কিভাবে কাজ করে

অক্ষীয় বল একটি লিঙ্কে প্রবেশ করে -> বিয়ারিং কন্টাক্ট সংলগ্ন লিঙ্কে বল স্থানান্তর করে -> ওয়েল্ডেড রাউন্ড-লিঙ্ক বডি চেইনের টান বহন করে -> বল ইন্টারলিঙ্কড চেইন পাথের মাধ্যমে চলতে থাকে -> নির্দিষ্ট ফিনিশ পৃষ্ঠ সুরক্ষা প্রদান করে

অ্যাপ্লিকেশন

সাধারণ ইঞ্জিনিয়ারিং অ্যাসেম্বলি | সামুদ্রিক নন-লিফটিং পরিষেবা | কৃষি সরঞ্জাম | বাধা এবং সাসপেনশন সিস্টেম | অনুমোদিত ল্যাশিং ডিজাইন সাপেক্ষে পরিবহন সুরক্ষা | ওয়ার্কশপ এবং নির্মাণ আনুষাঙ্গিক | OEM চেইন অ্যাসেম্বলি

শংসাপত্র এবং সুবিধা

নিশ্চিত পণ্যের মান, সম্মত পরীক্ষা সুযোগ, উপাদান ট্রেসেবিলিটি এবং অনুরোধ করা সংস্থার অনুমোদন পদ্ধতি অনুসারে পরিদর্শন এবং শংসাপত্র ব্যবস্থা করা যেতে পারে। ক্লাস শংসাপত্র পণ্যের প্রযোজ্যতা এবং অর্ডারের আগে নিশ্চিতকরণের সাপেক্ষে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: এই চেইনটি কি লিফটিং বা ওভারহেড হোয়েস্টিংয়ের জন্য ব্যবহার করা যেতে পারে?

উত্তর 1: সরবরাহকৃত ডেটার ভিত্তিতে নয়। টেবিলে টেস্ট লোড এবং ব্রেকিং লোড দেওয়া আছে কিন্তু কোনও WLL/SWL, লিফটিং গ্রেড, ডিজাইন ফ্যাক্টর, মার্কিং বা যাচাইকৃত লিফটিং-চেইন স্ট্যান্ডার্ড নেই। একটি পৃথক প্রত্যয়িত লিফটিং-চেইন স্পেসিফিকেশন সম্মত না হওয়া পর্যন্ত পণ্যটিকে নন-লিফটিং হিসাবে বিবেচনা করুন।

প্রশ্ন 2: ব্রিটিশ স্ট্যান্ডার্ড শর্ট লিঙ্ক ওয়েল্ডেড চেইন কি ব্রিটিশ স্ট্যান্ডার্ড রোলার চেইনের মতো?

উত্তর 2: না। এই পণ্যটি একটি ইন্টারলিঙ্কড ওয়েল্ডেড রাউন্ড-স্টিল চেইন যা D, L এবং W দ্বারা সংজ্ঞায়িত। ব্রিটিশ স্ট্যান্ডার্ড রোলার বা বুশ চেইনগুলিতে প্লেট, পিন, বুশ / রোলার এবং স্প্রোকেট ব্যবহার করা হয়, যার একটি ভিন্ন মাত্রিক এবং লোড সিস্টেম রয়েছে।

প্রশ্ন 3: উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?

উত্তর 3: সঠিক স্ট্যান্ডার্ড বা নমুনা, নামমাত্র আকার এবং D / L / W, প্রয়োজনীয় দৈর্ঘ্য এবং পরিমাণ, প্রকৃত পরিষেবা এবং লোড বেস, স্টিলের গ্রেড, তাপ চিকিত্সা, ফিনিশ, শংসাপত্র এবং পরীক্ষার প্রয়োজনীয়তা, মার্কিং, প্যাকেজিং, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় সরবরাহ করুন।
